轻量化四轴飞行器机架结构设计

这款四轴飞行器机架是面向微型消费级航拍、室内外趣味飞行场景开发的核心承载结构，主要适配小尺寸动力套装与轻量化飞控硬件，可满足入门级航模爱好者组装调试、青少年科创教学实践、小型室内航拍作业等多场景的使用需求，能够为整套飞行动力系统提供稳定可靠的安装承载基础。

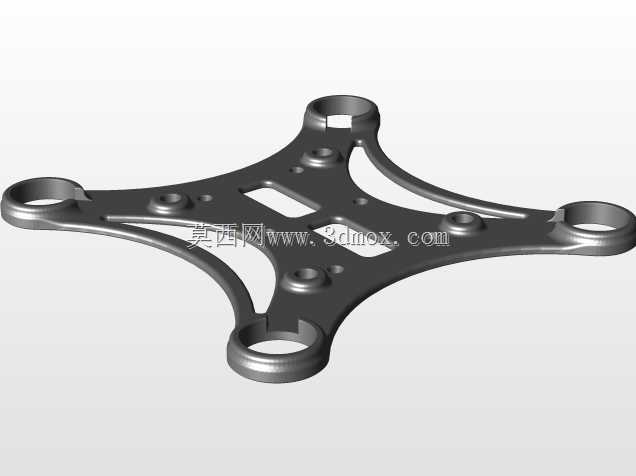

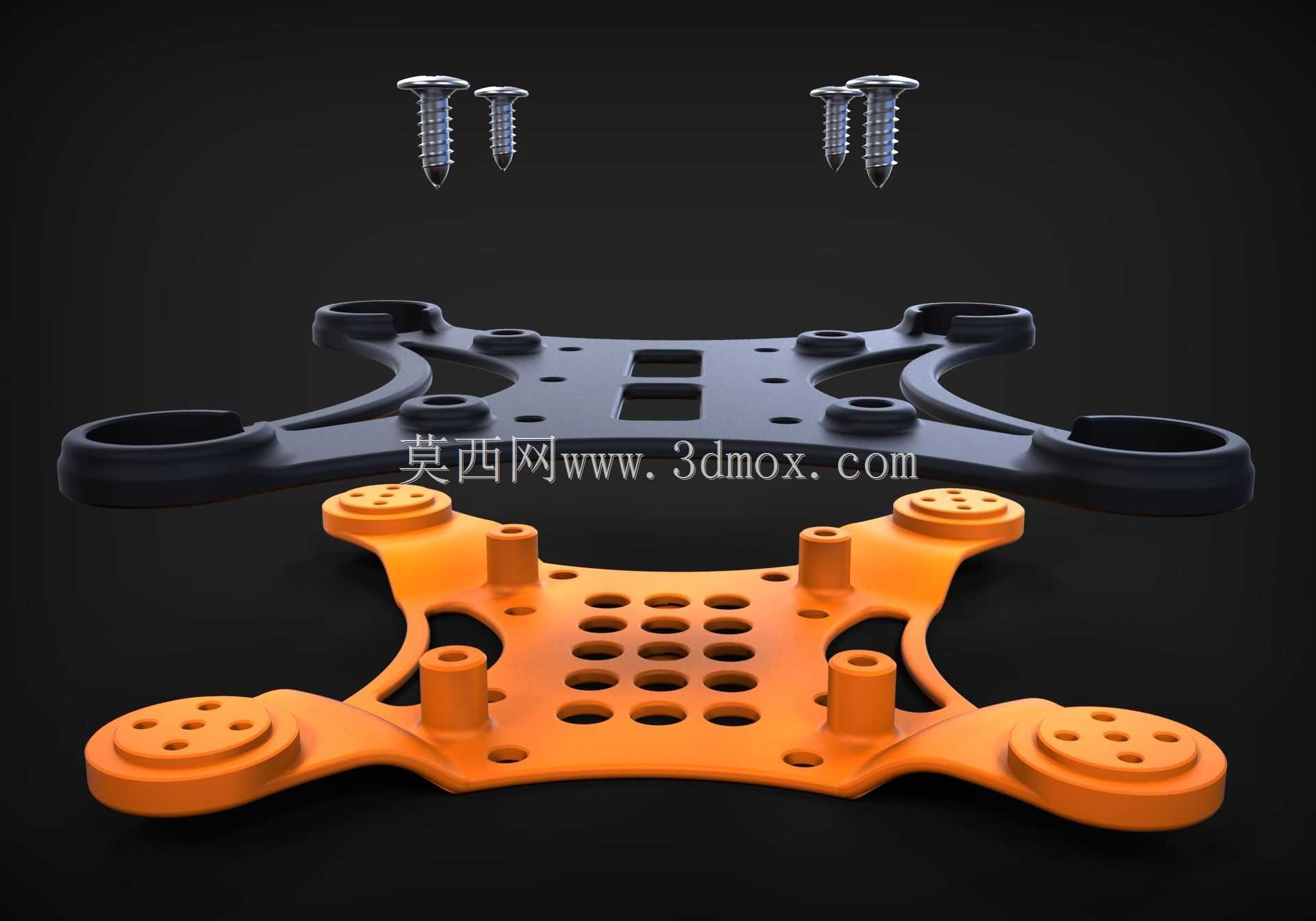

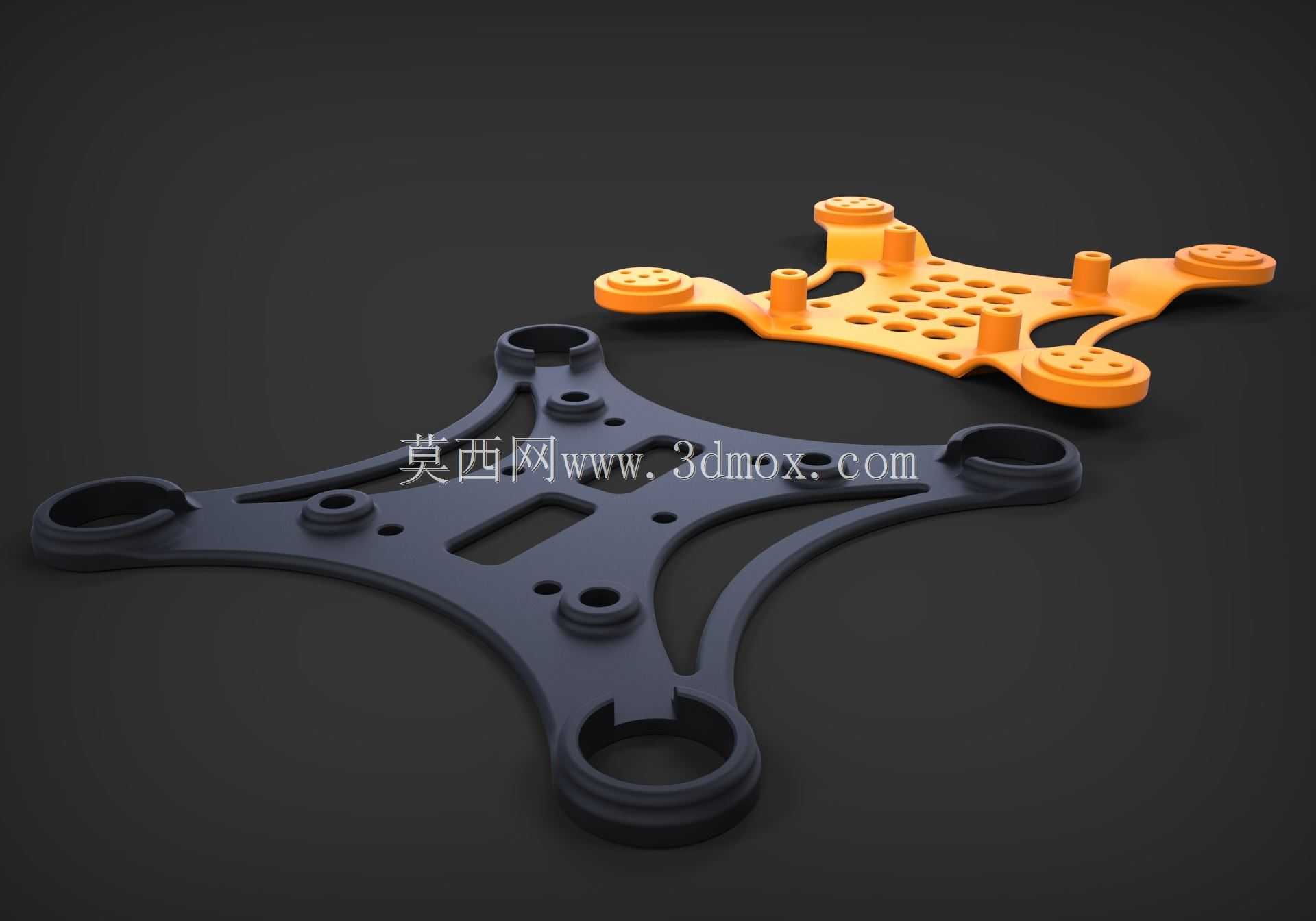

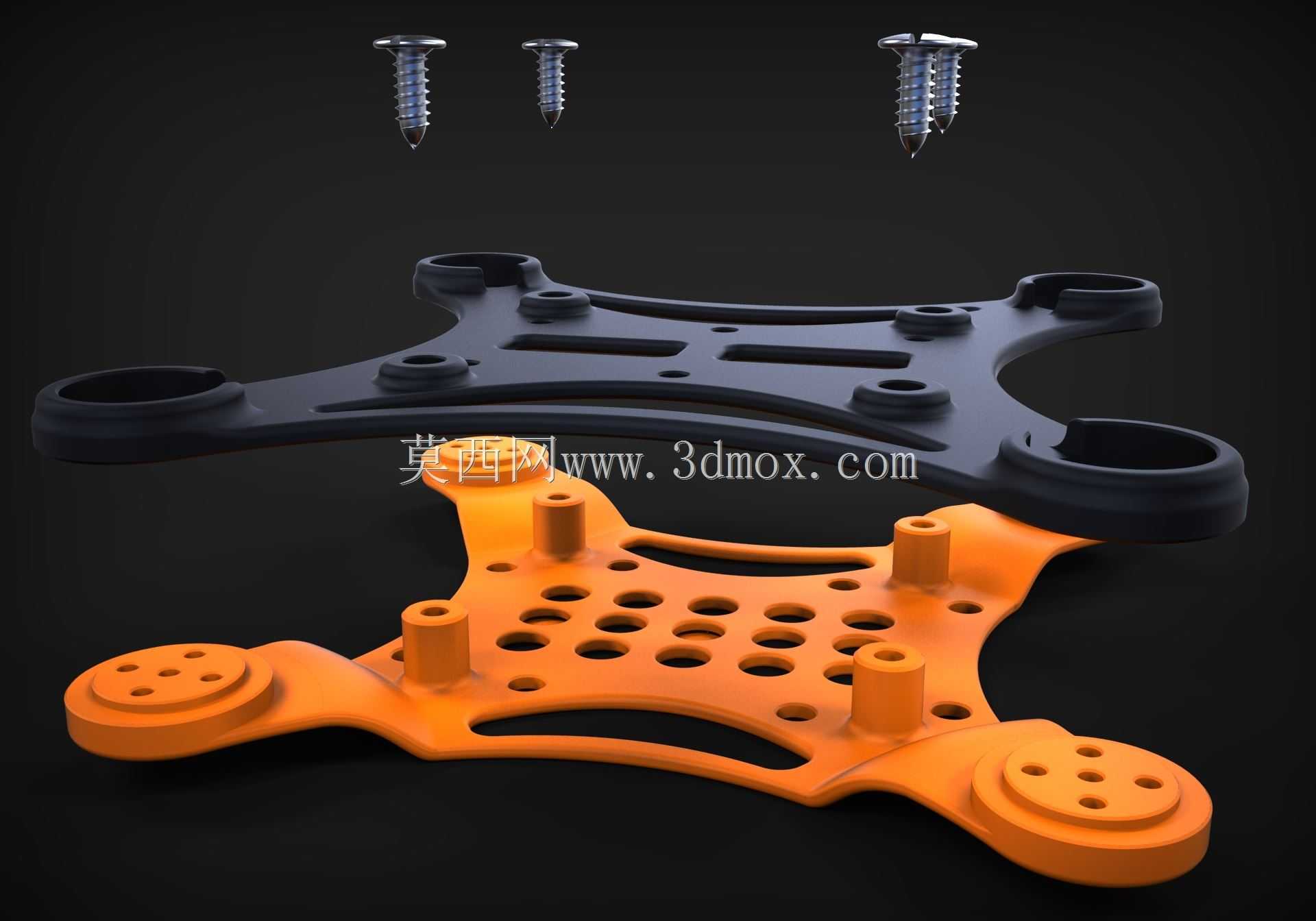

在实际使用过程中，该机架作为四轴飞行器的核心承力骨架，需要承担飞控主板、电池、电调、摄像头等所有机载元件的重量，同时抵消螺旋桨高速旋转产生的振动与飞行过程中的气流冲击力，因此设计阶段优先兼顾了结构强度与自重控制的平衡。整体采用上下双层板夹合的结构布局，上层板预留了飞控模块、电池绑带的安装位，下层板设置了电调、摄像头的固定点位，四个机臂末端预留了标准规格的电机安装孔位，孔位间距适配主流微型无刷电机的安装尺寸，无需额外打孔即可完成动力组件的快速装配。

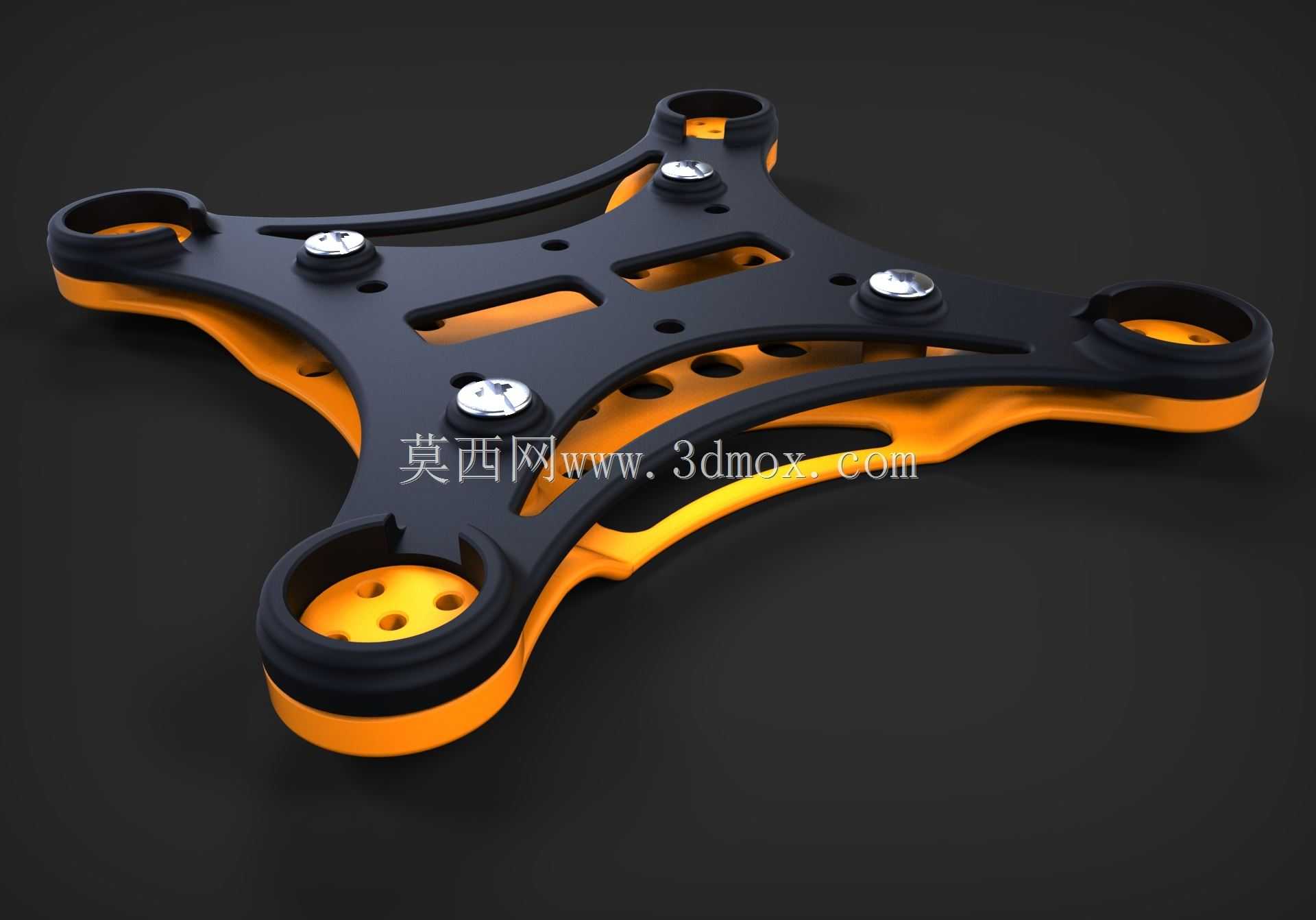

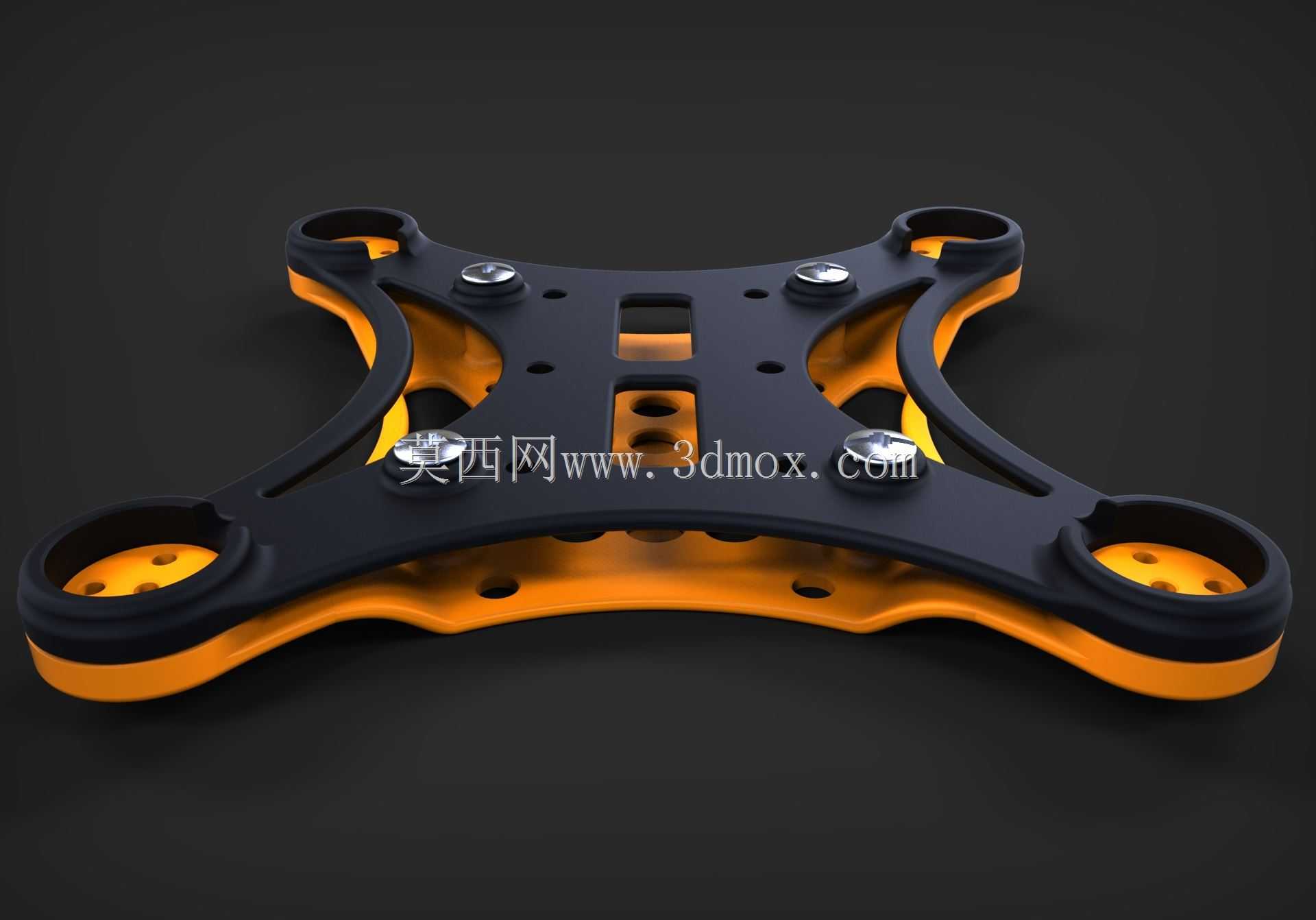

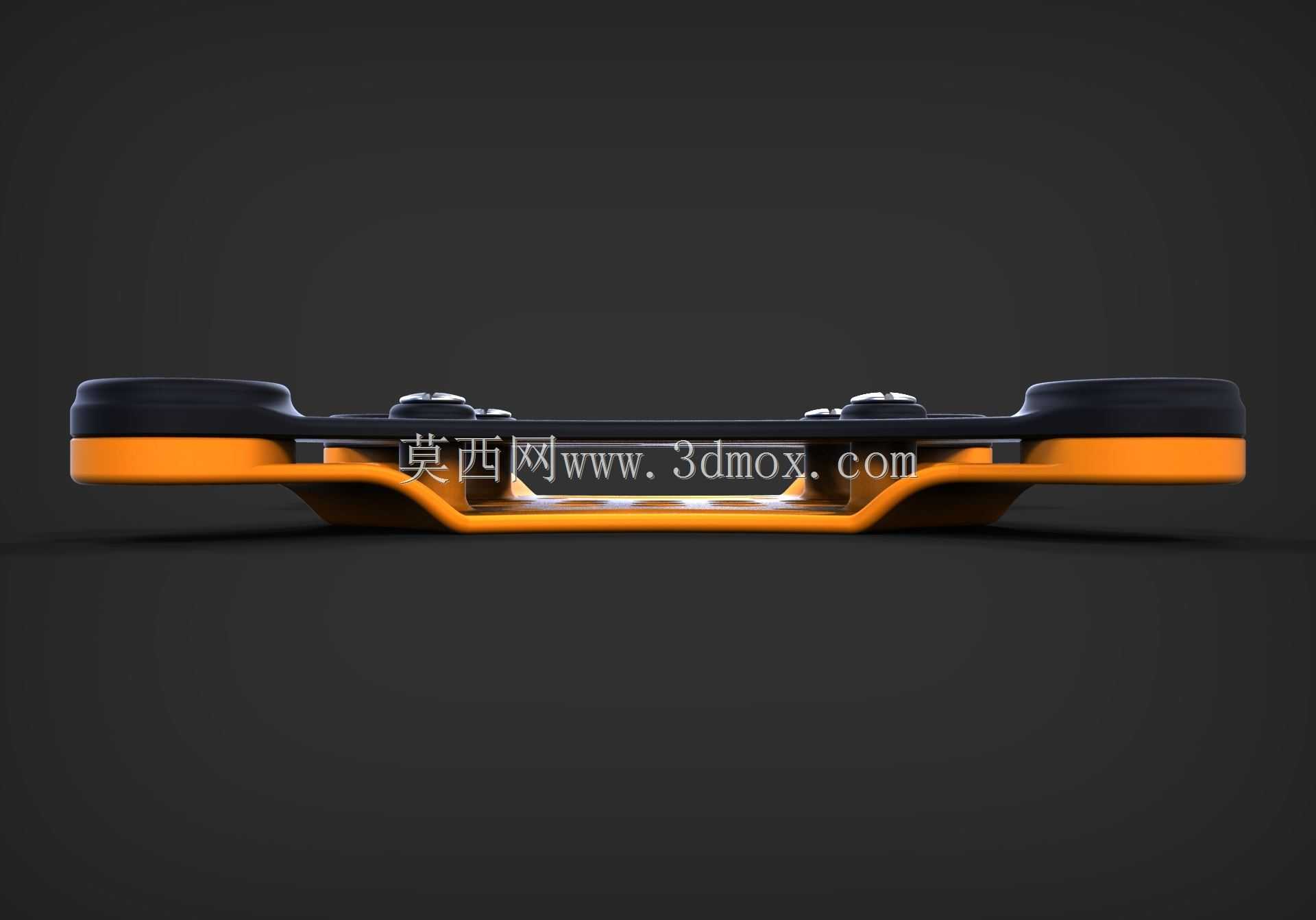

设计思路上充分考虑了微型四轴飞行器的抗摔需求与装配便捷性，机架主体采用ABS塑料材质，上下层板之间通过金属螺柱完成连接固定，机臂与中心板采用一体化弧形过渡设计，避免直角应力集中导致的摔机断裂问题；机臂边缘做了加厚包边处理，在坠机碰撞时可通过轻微形变吸收冲击能量，保护中心区域的精密电子元件不受损坏。机架上下层之间预留了足够的走线空间，可将电调线材、信号线全部收纳在两层板的间隙内，既避免线材外露干扰飞行姿态，也能减少飞行过程中的风阻。橙黑撞色的外观设计兼具辨识度与实用性，飞行过程中可通过颜色快速区分机架朝向，降低操控时的方向判断难度。

安装边界方面，该机架轴距适配80-90mm规格的微型四轴配置，机臂末端的电机安装位适配1103、1104系列微型无刷电机，中心区域的安装孔位兼容通用规格的微型飞控板，上下层板的间隙可容纳2-3S规格的小型锂电池，整体装配完成后自重极轻，搭配对应动力套装可实现灵活的室内特技飞行与室外微风环境下的稳定悬停，机架底部预留了摄像头安装座，可加装微型摄像头完成第一视角飞行与简单航拍作业。
