轻量化四轴飞行器一体化防护机架

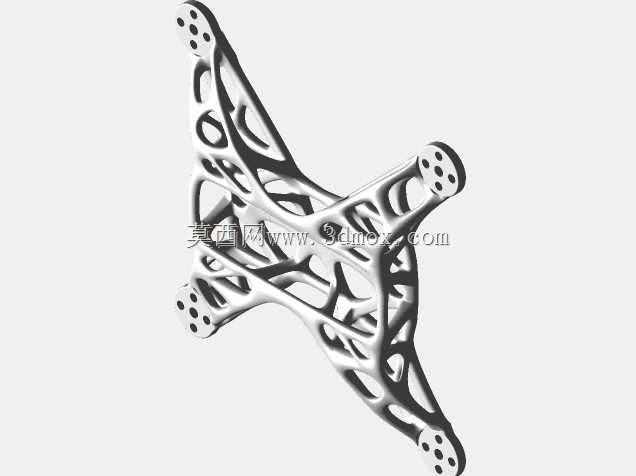

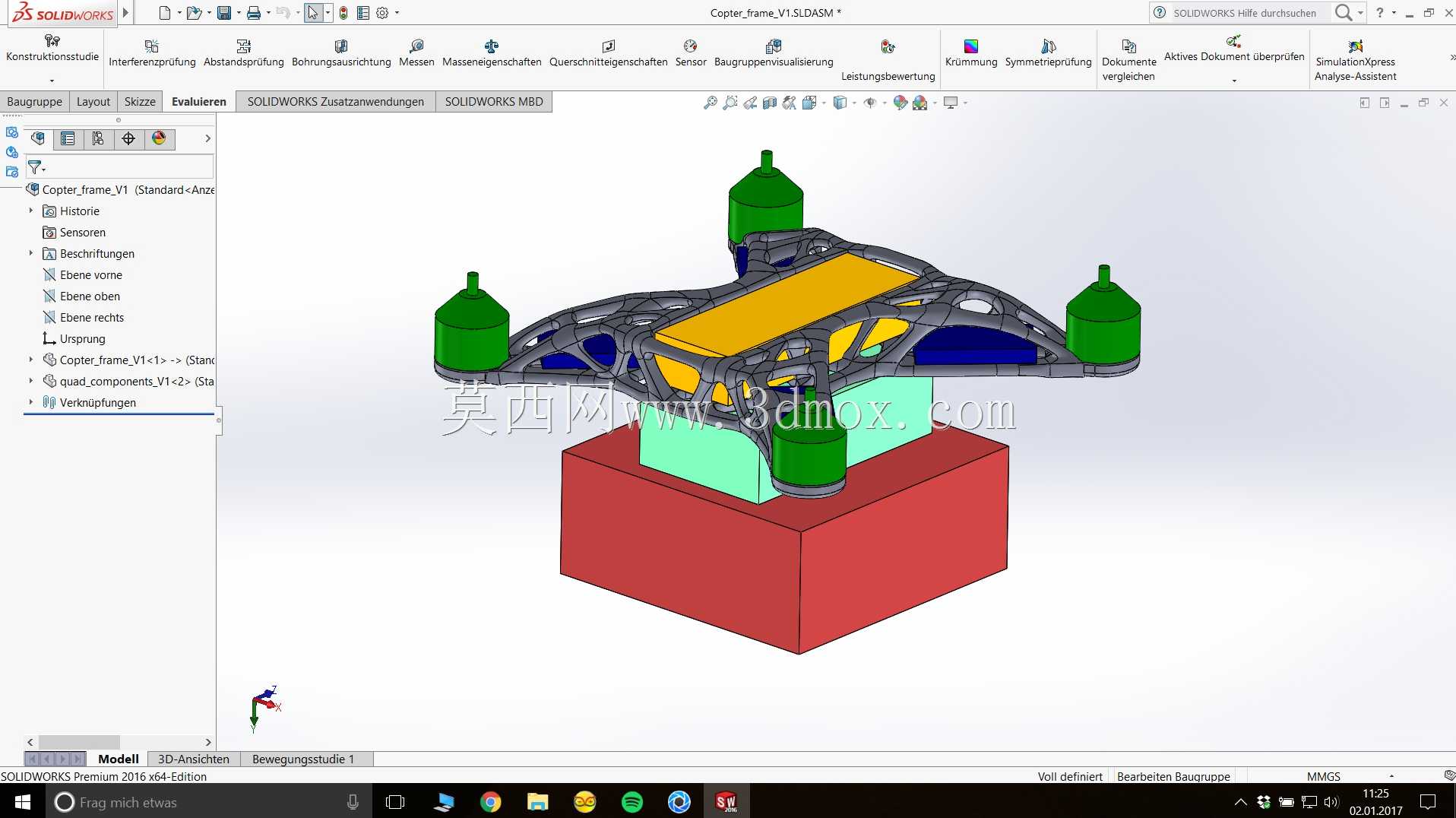

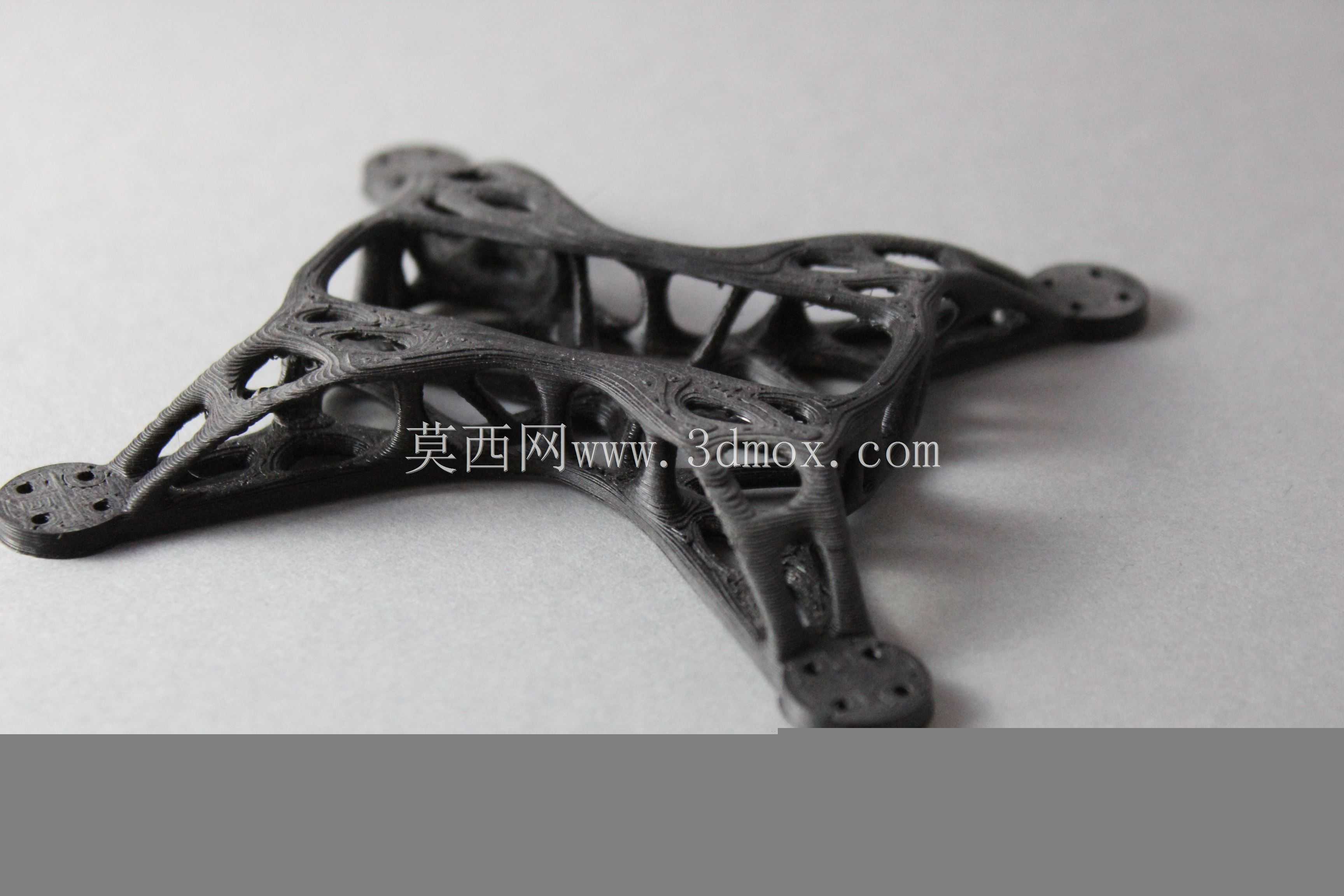

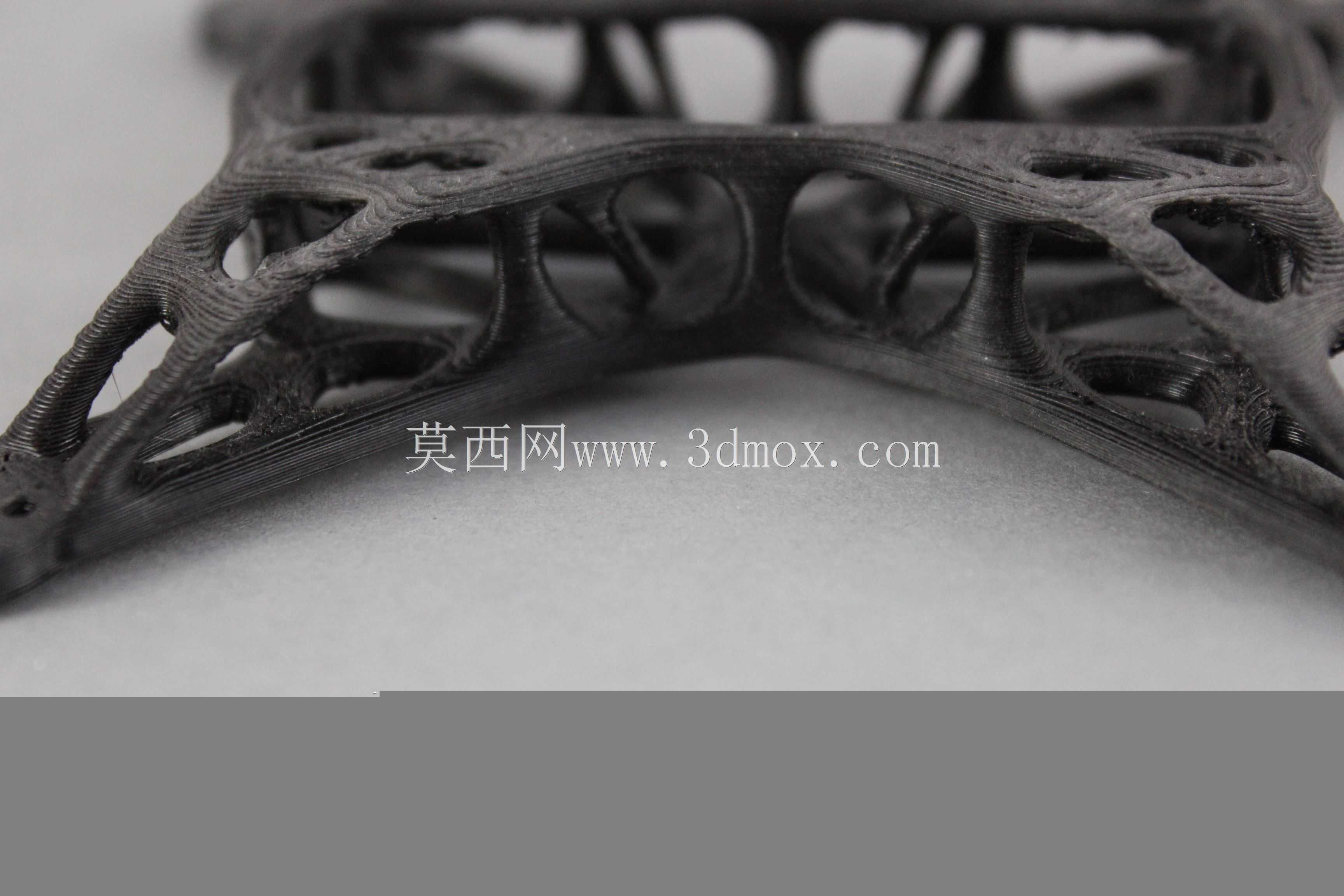

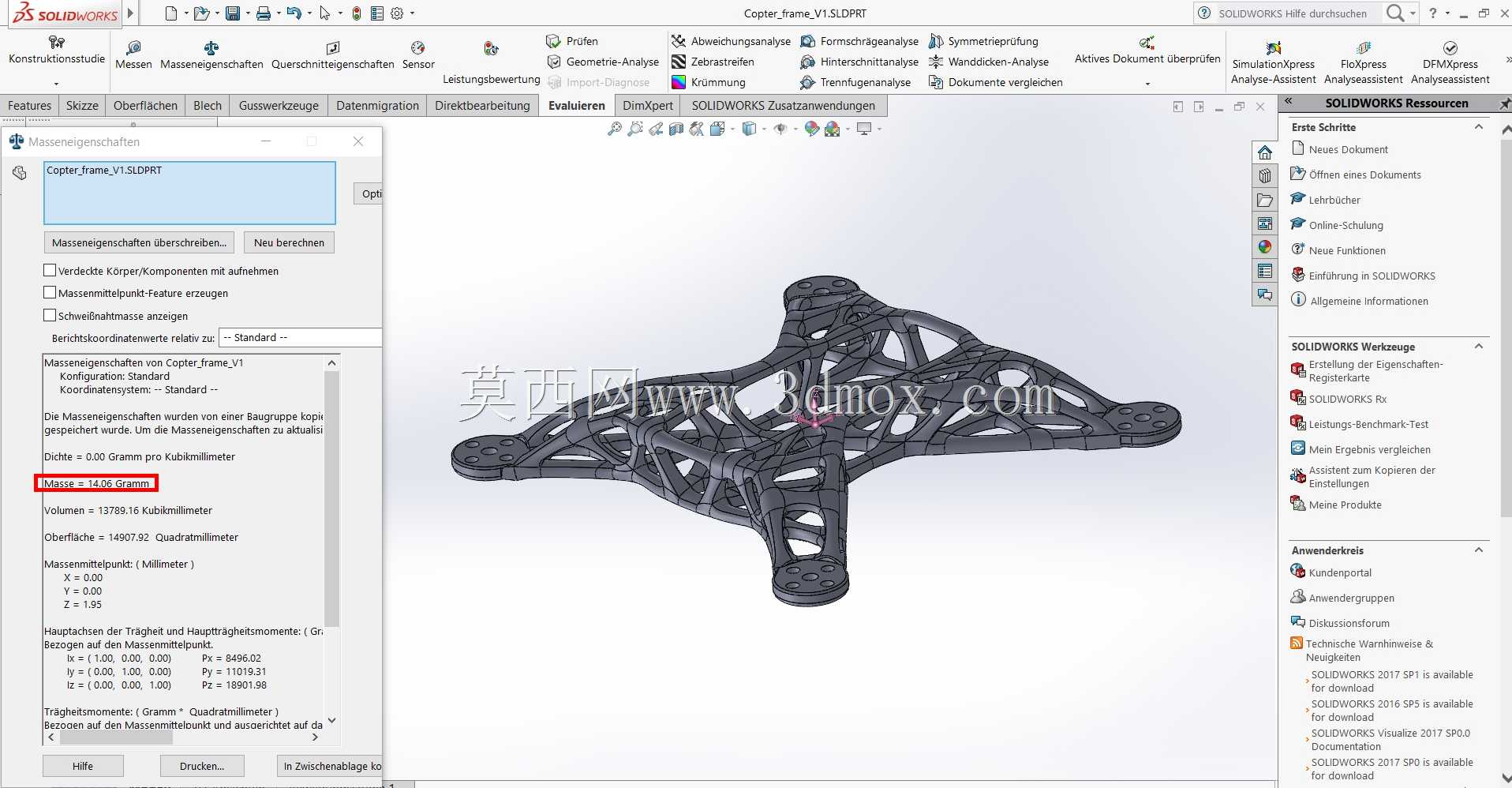

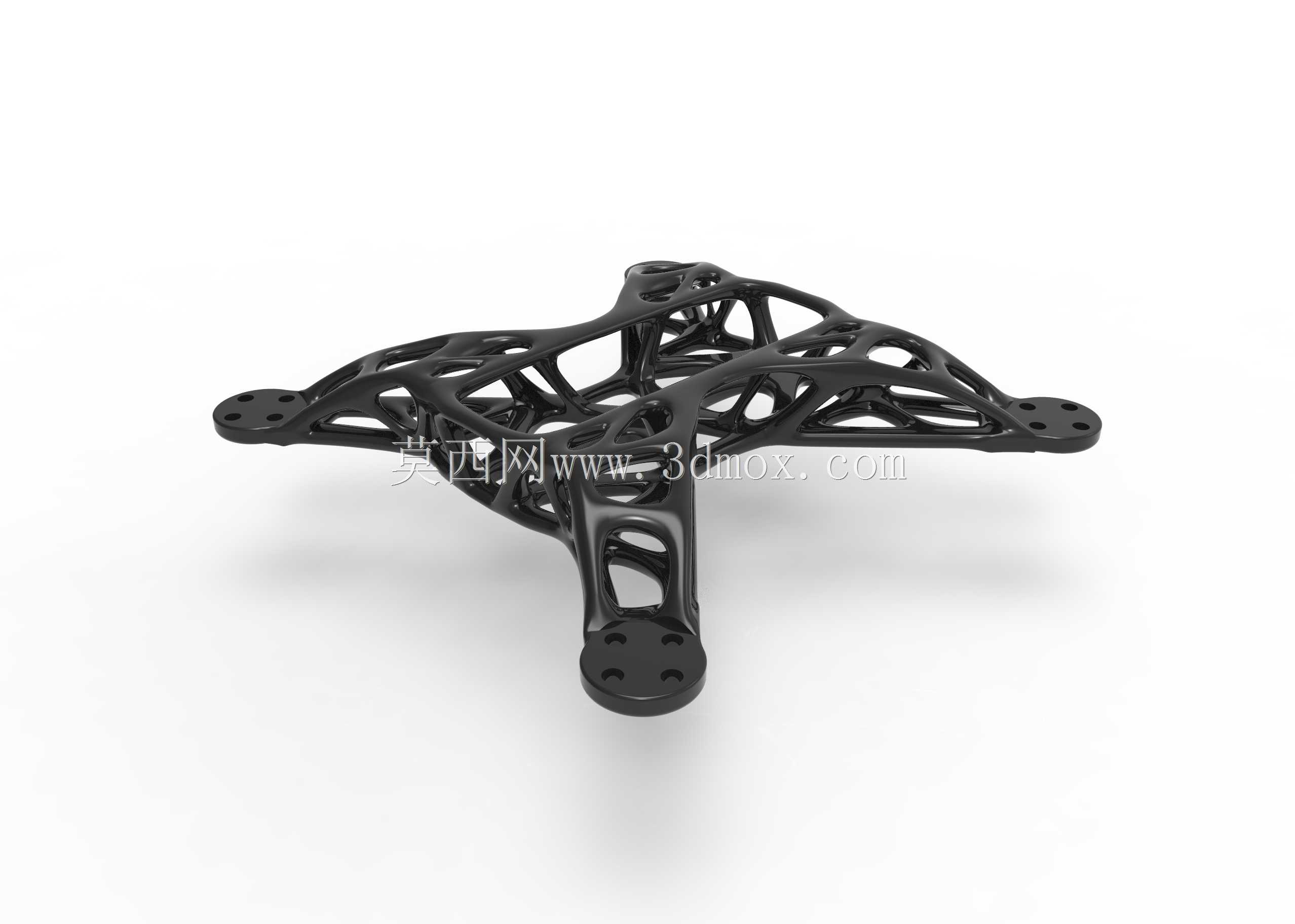

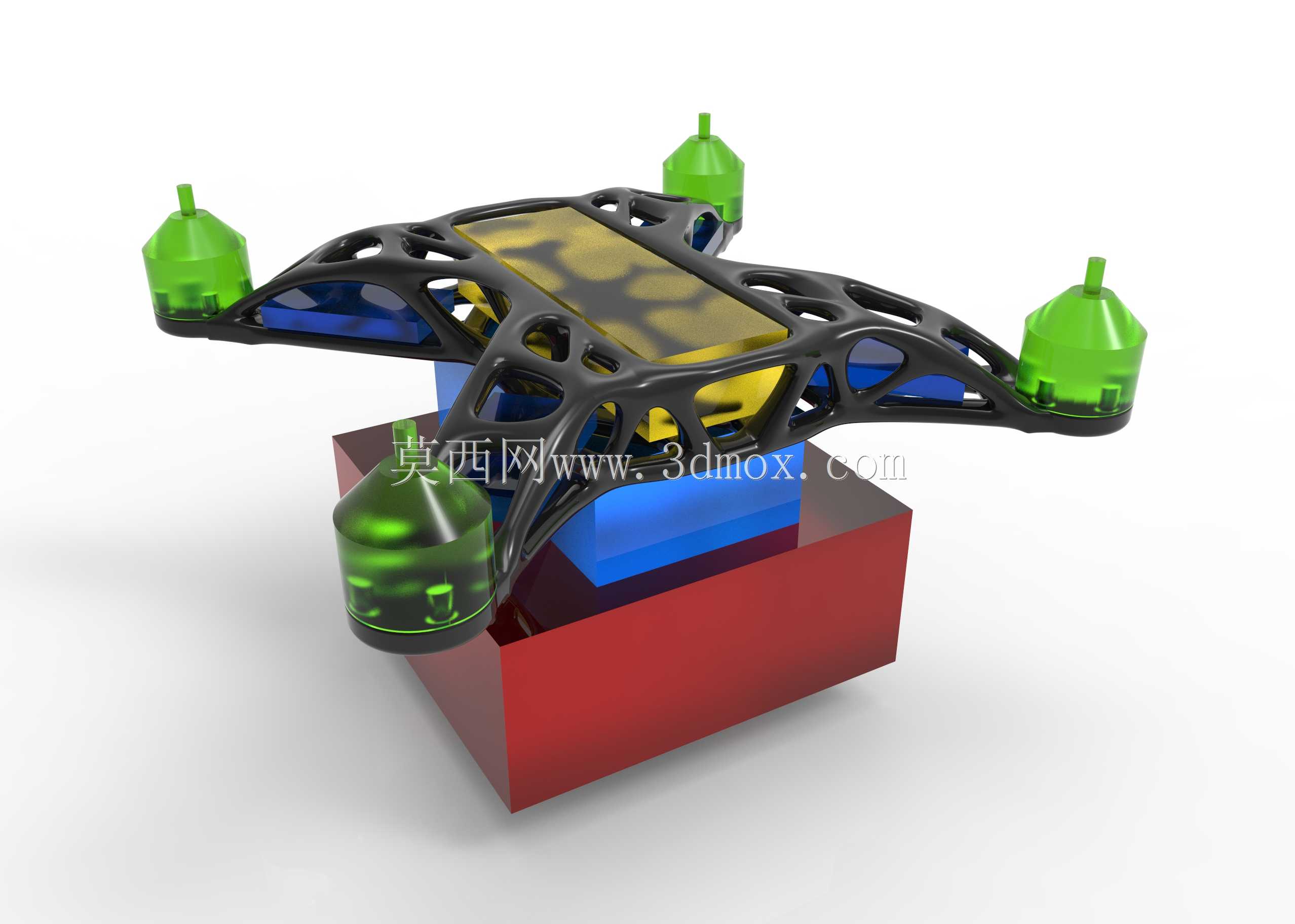

这款四轴飞行器机架面向微型消费级航拍、室内教学实训、小型创客实验场景设计，核心用途是为飞控板、电子调速器、动力电机等核心部件提供稳定安装载体，同时兼顾碰撞防护与轻量化飞行需求。设计阶段采用仿生多孔受力结构，将光滑流畅的有机受力筋条均匀分布在整个机架主体上，当飞行器发生意外碰撞时，冲击力会顺着连续的筋条路径分散到整个机架结构，避免局部应力集中导致的部件碎裂，同时将飞控、电调等核心电子元件完全集成在机架中部的封闭容置腔内，从结构层面隔绝碰撞冲击对电子元件的损伤，无需额外加装防护外壳即可实现电子件的内置防护。机架整体采用一体化结构设计，四个机臂末端预留标准电机安装孔位，孔位尺寸匹配微型有刷/无刷电机的常规安装螺孔规格，无需额外转接件即可直接完成动力电机的固定；中部容置腔的内部尺寸适配主流微型飞控板的安装边界，腔体内预留走线槽位，可将电调信号线、电源线规整收纳在结构内部，避免飞行过程中线材晃动影响气动稳定性或被螺旋桨缠绕。机架整体经过受力拓扑优化，在保证结构强度的前提下尽可能去除非受力区域的多余材料，最终成品重量仅约14克，相比同尺寸实心结构机架减重幅度达52%，能够有效降低飞行过程中的动力负载，提升续航时长与机动灵活性。机架的安装边界经过精准校核，四个机臂的电机安装座处于同一水平基准面，可保证螺旋桨转动平面的水平度，降低飞行调试的难度；中部容置腔的上下盖采用卡扣式配合结构，无需螺丝即可完成开合，方便后期对飞控参数进行调试或更换电子元件。多孔仿生结构除了受力防护的作用外，还能在飞行过程中引导气流穿过机架结构，降低飞行风阻，同时减少机架结构对飞控内置气压计的气流干扰，提升定高飞行的稳定性。机架可通过熔融沉积成型工艺直接加工制作，采用常规高强度工程材料即可满足使用强度要求，0.2毫米层厚的加工参数即可保证安装孔位与配合面的精度要求，无需二次打磨加工即可完成整机装配，适合创客群体、教学场景下的快速制作与迭代测试，能够满足室内短距离飞行、小型航拍挂载、基础飞行教学等多种场景的使用需求，在低强度碰撞场景下无需额外加装防撞圈即可保护核心部件与动力组件，降低日常飞行的损耗成本。
