轻量化四旋翼无人机机架结构设计

这款四旋翼机架的设计核心围绕小型消费级与入门级科研类无人机的实际使用需求展开，针对日常飞行中常见的磕碰、炸机场景做了针对性的结构强化，同时兼顾了轻量化的飞行性能要求。从实际应用场景来看，这类机架既可以满足航模爱好者的日常组装调试、户外飞行需求，也能作为高校无人机课程、小型飞控算法验证的载具平台，适配多数通用规格的无刷电机、电调与飞控硬件。

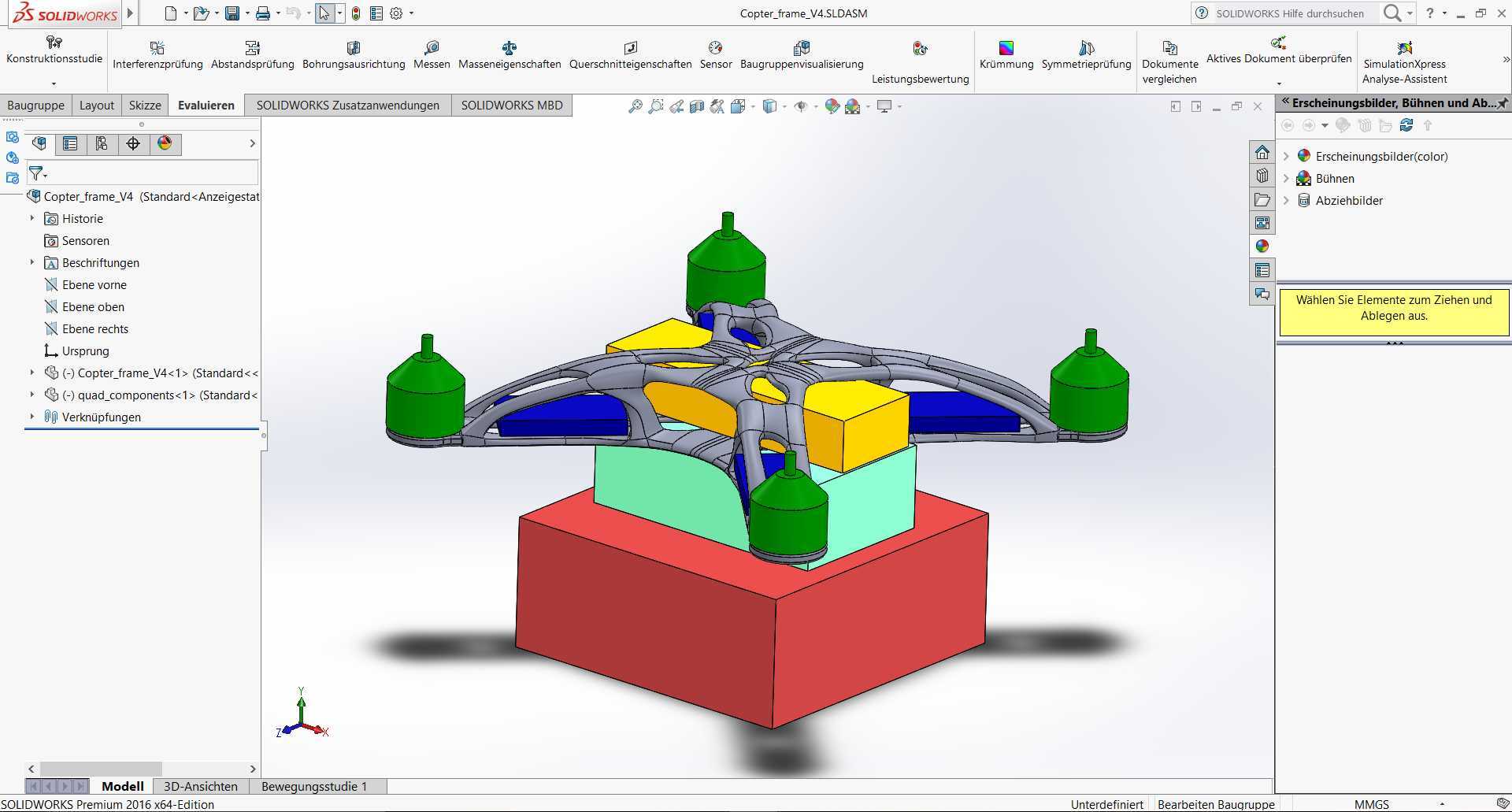

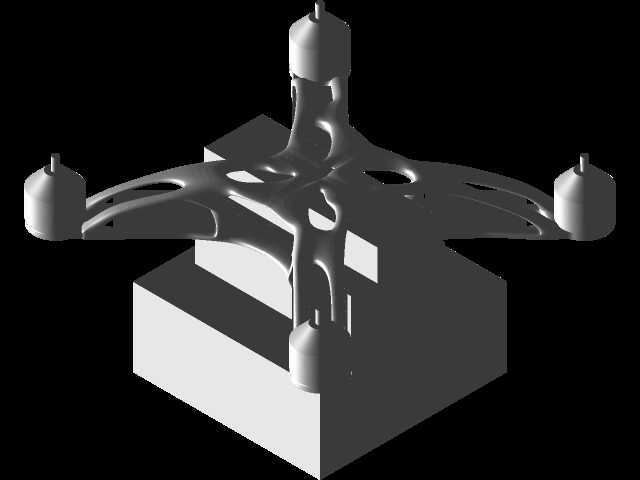

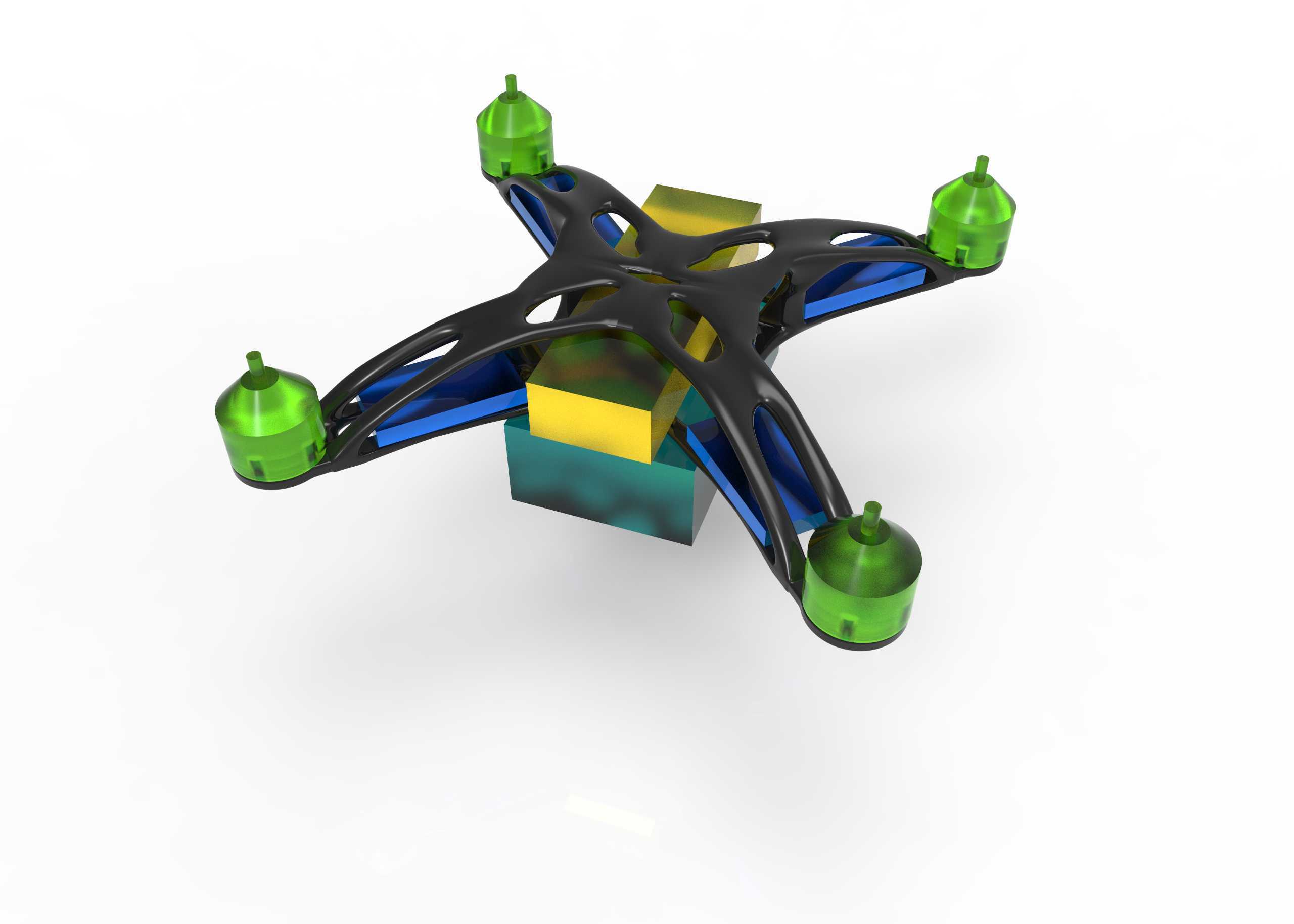

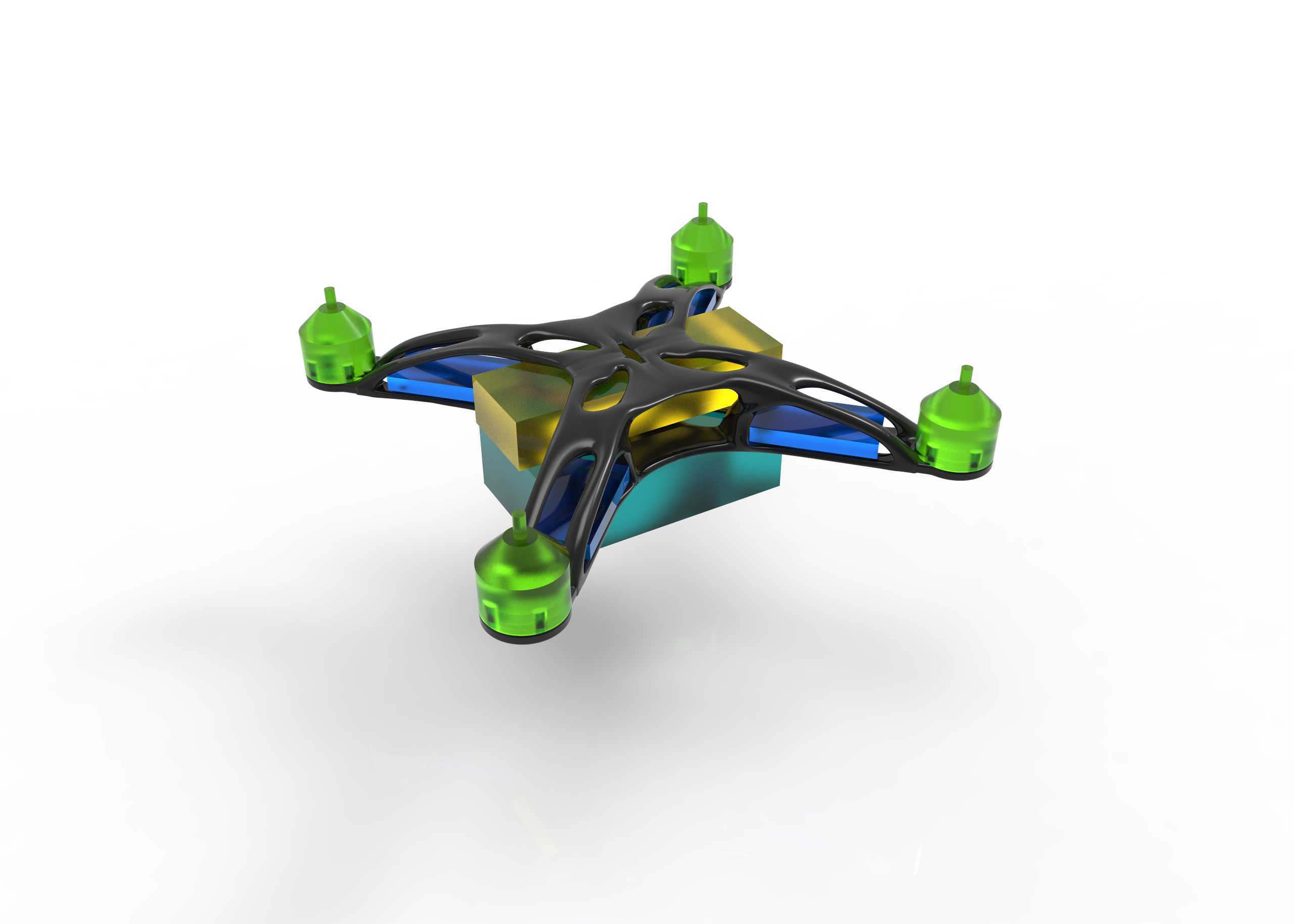

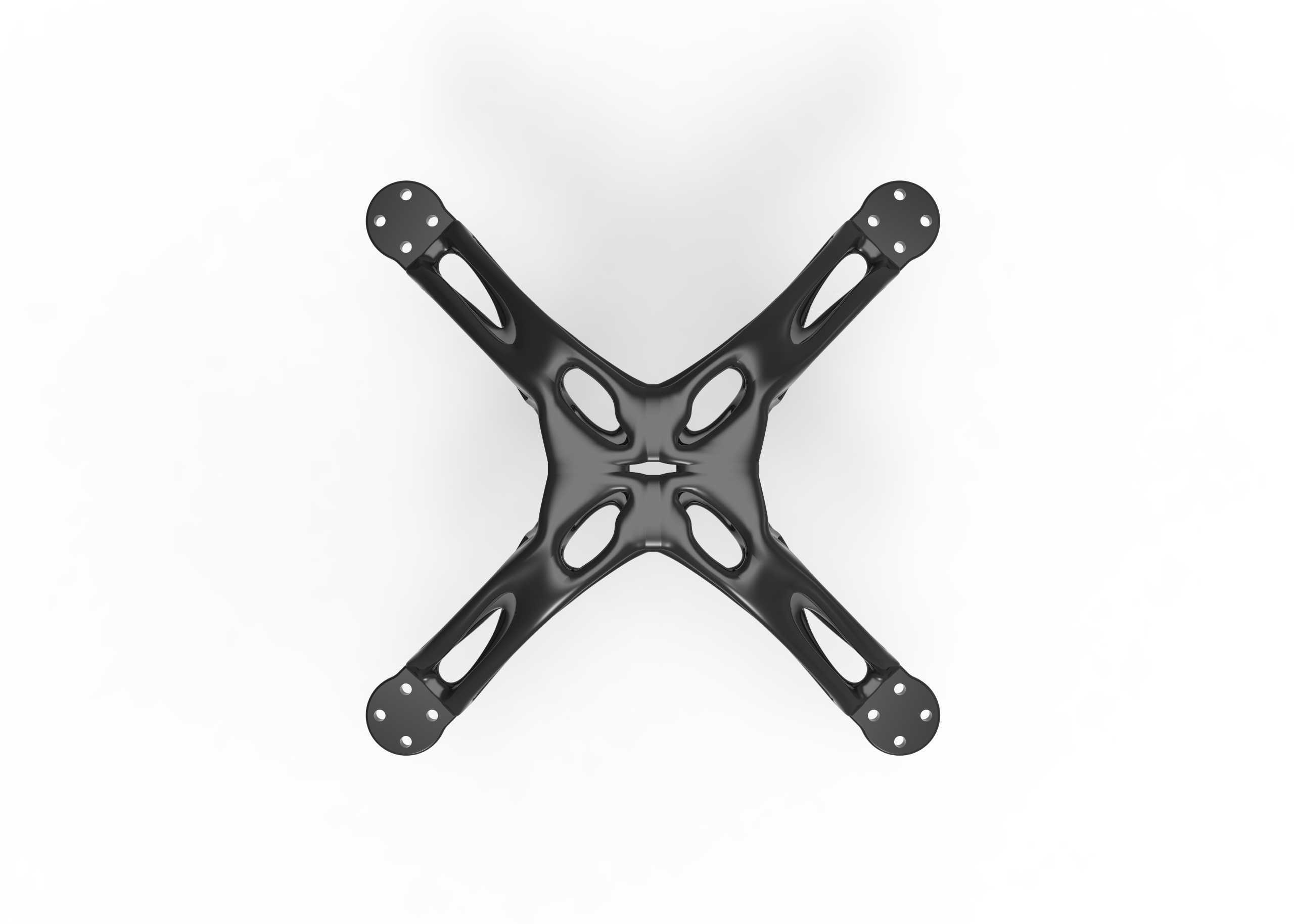

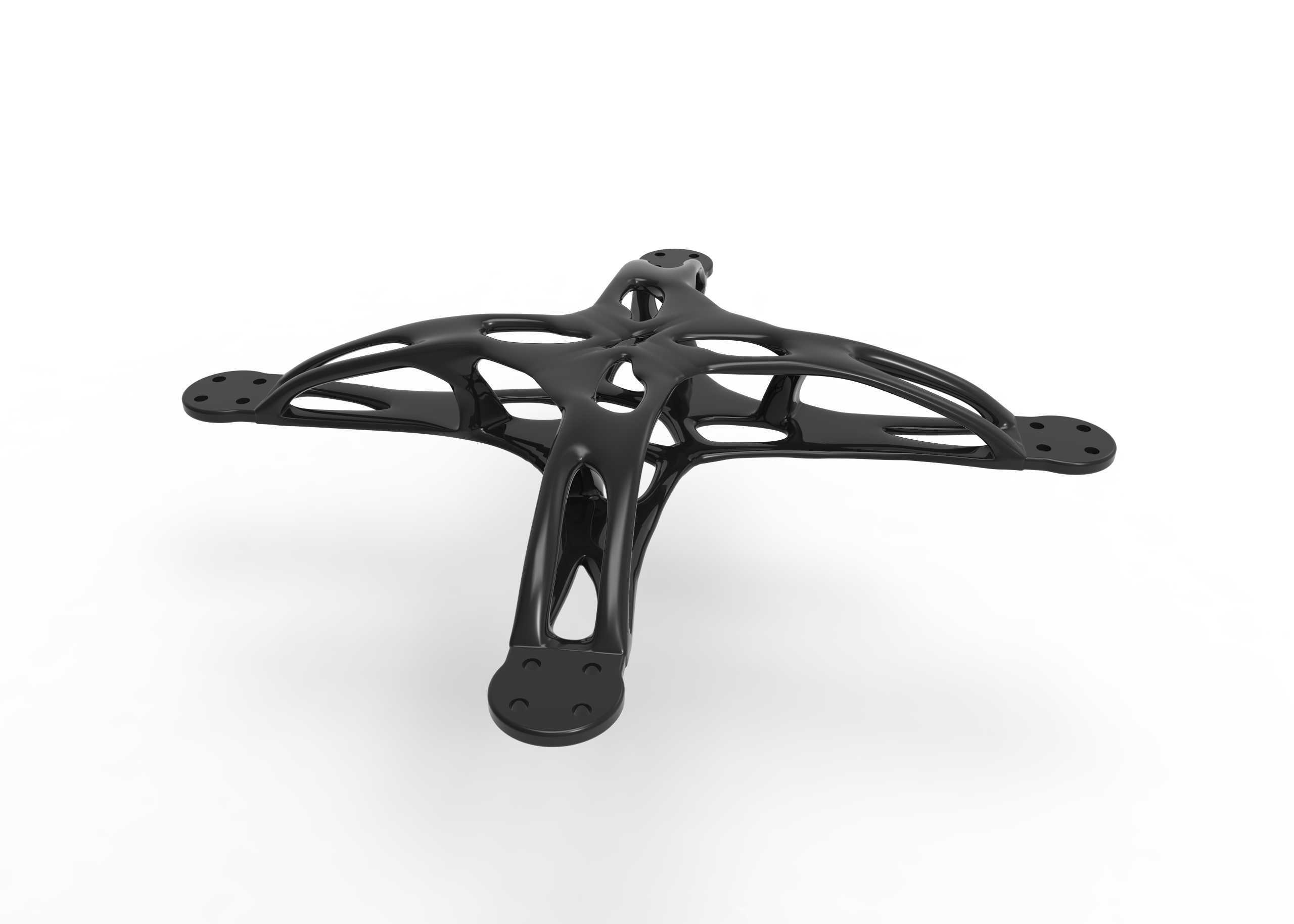

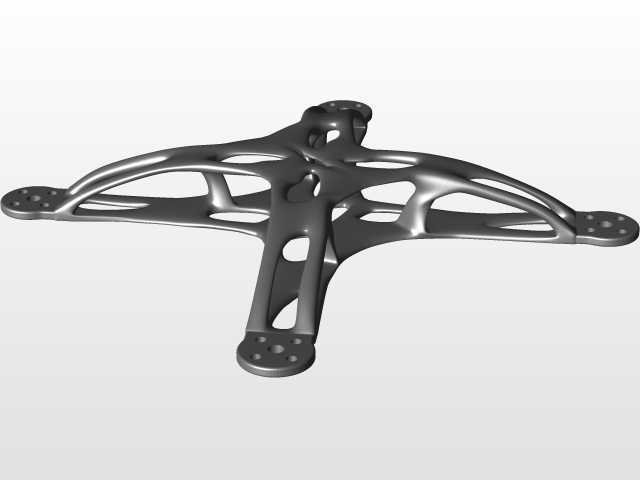

设计过程中采用拓扑优化思路重构了机架的受力路径，将飞控、电子调速器等核心电子部件的安装位集成在机架中心的一体化承载区域内，替代传统机架中电子件外露、仅靠扎带固定的安装形式，在飞行发生碰撞或者坠落时，机架自身的结构筋位可以先吸收冲击能量，避免核心电子部件直接受撞击损坏。机臂部分采用辐射式对称布局，四个机臂的安装孔位统一适配常规22系列、23系列无刷电机的安装尺寸，机臂与中心座的过渡区域做了圆弧过渡处理，消除应力集中点，避免飞行过程中机臂因振动产生疲劳断裂。

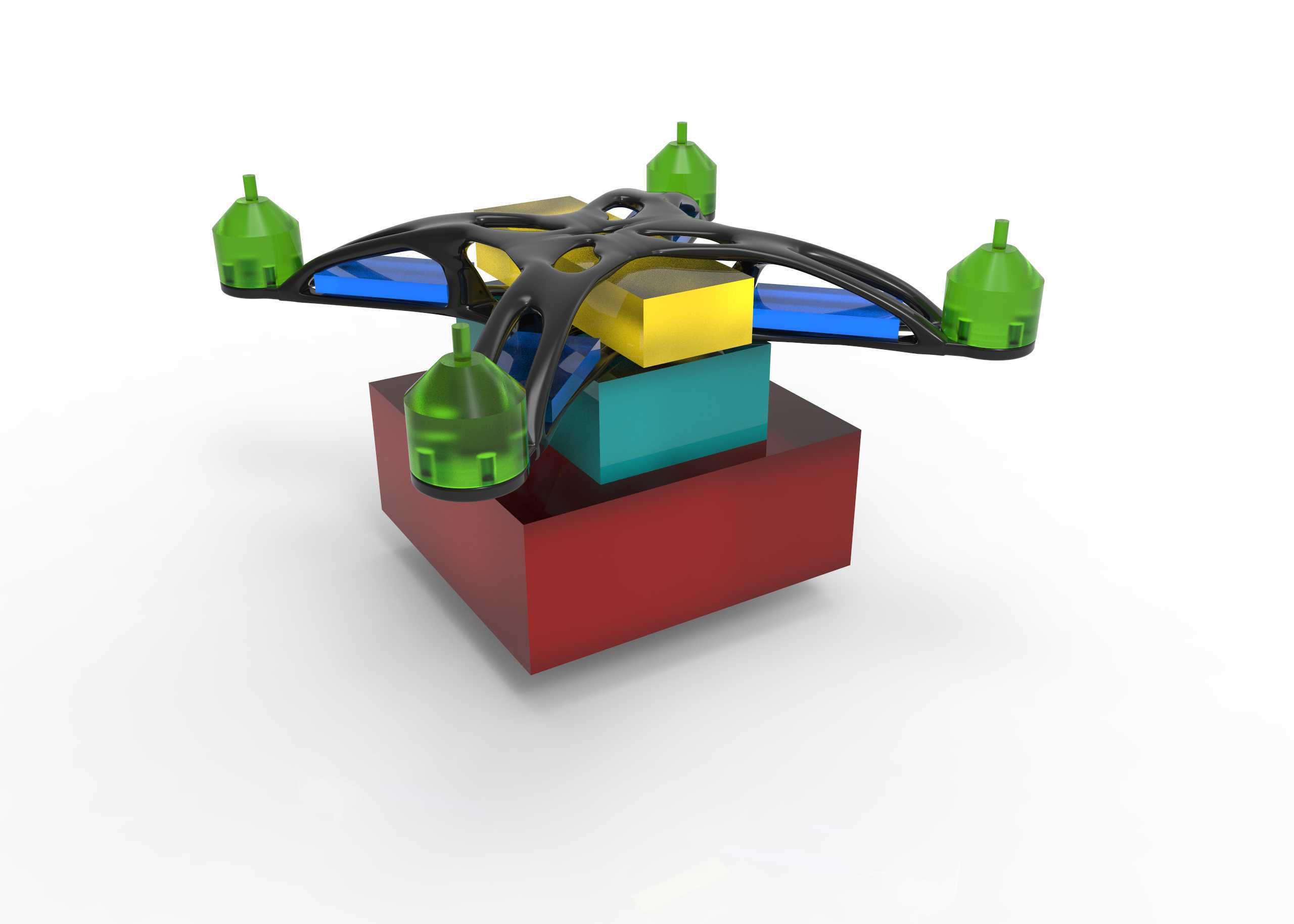

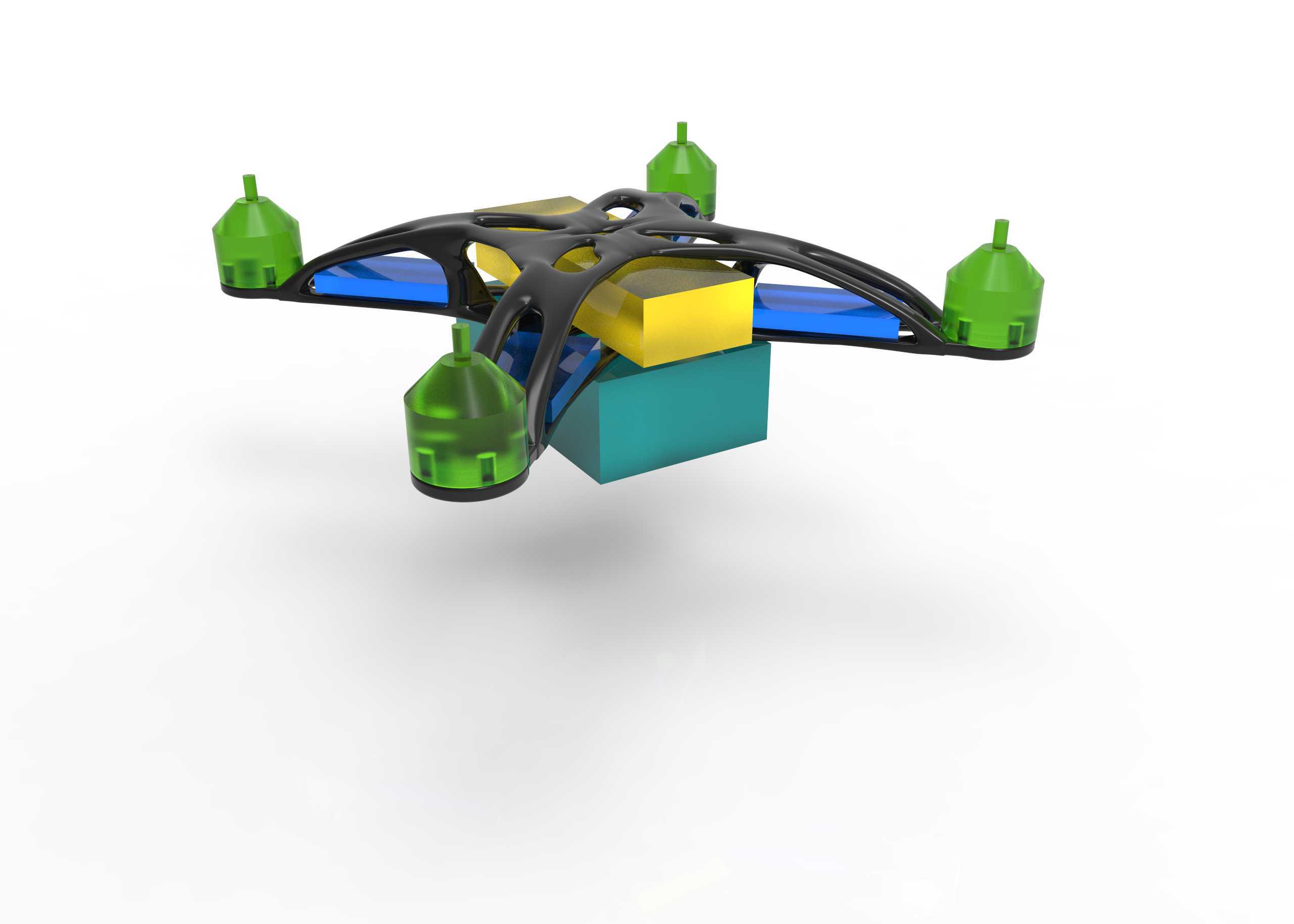

从安装边界来看，中心承载区域预留了分层安装空间，下层可适配常规2S-4S规格的锂聚合物电池，中层可放置飞控板与GPS模块，上层可搭载小型摄像头或者光流传感器，各层之间的安装柱间距兼容通用的M2、M3螺丝固定规格，不需要额外做打孔改装就能完成常用配件的装配。机架整体采用对称结构设计，四个机臂的长度一致，重心落在中心区域的几何中心位置，组装完成后不需要额外做过多的重心配平就能满足飞行要求。

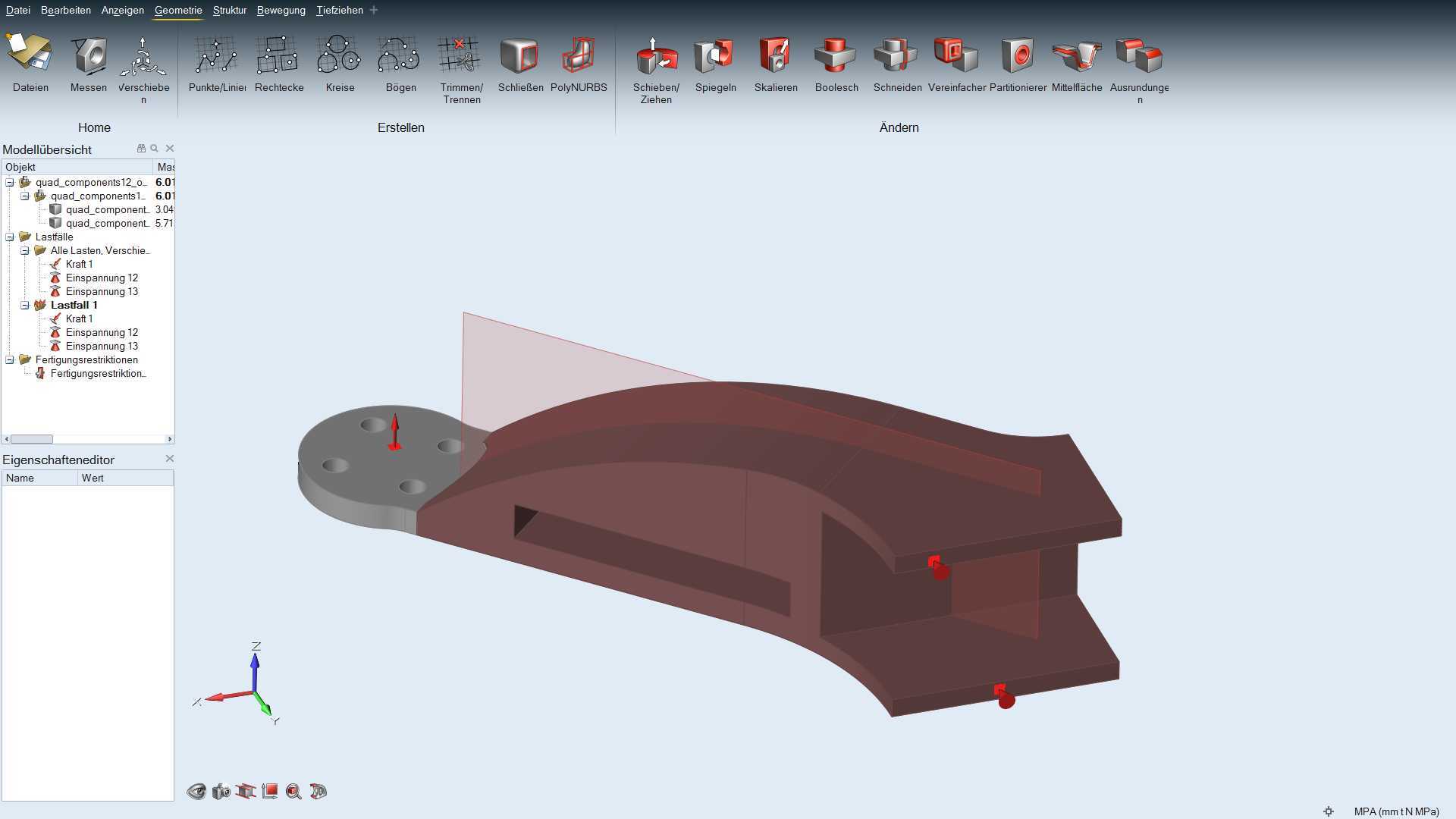

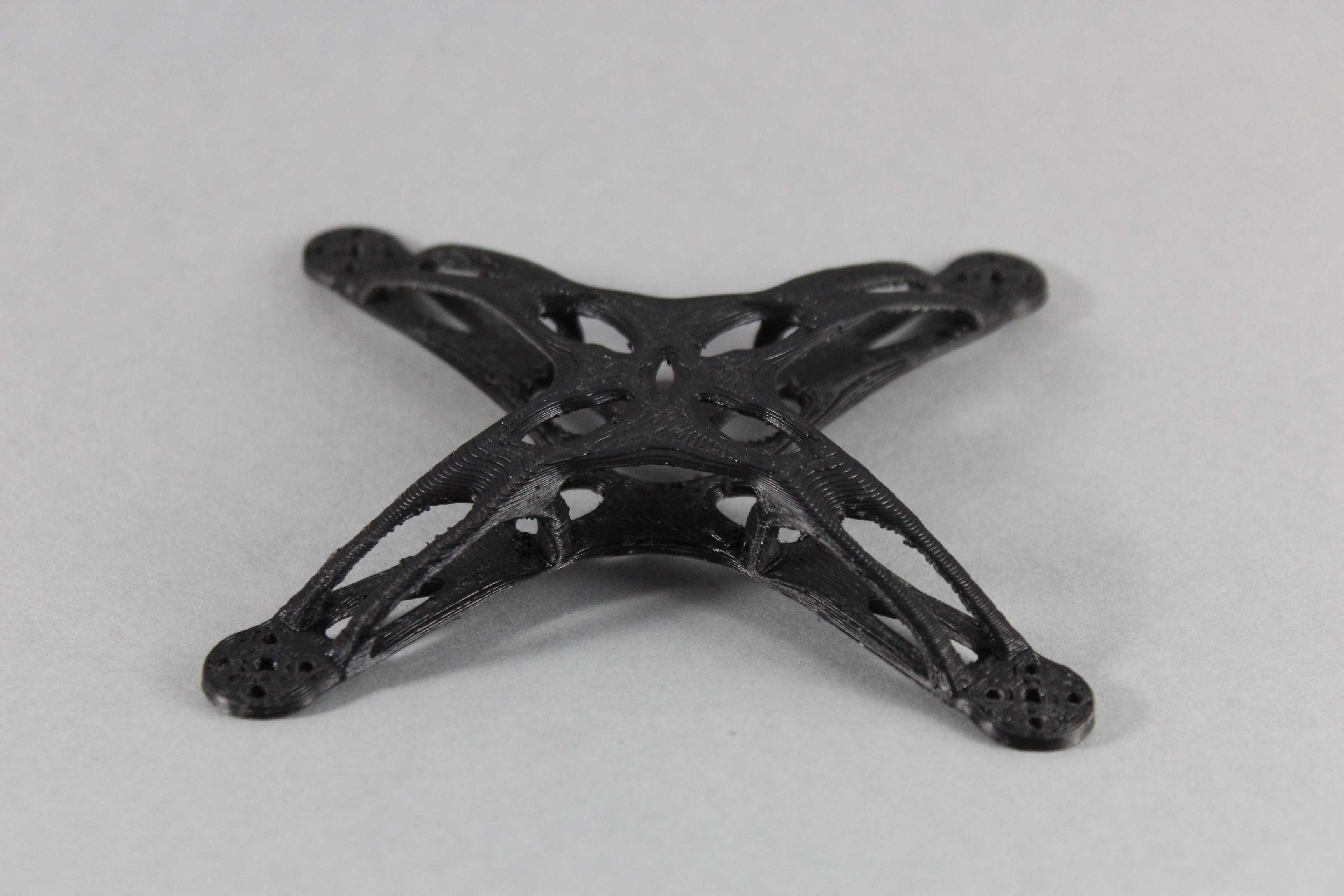

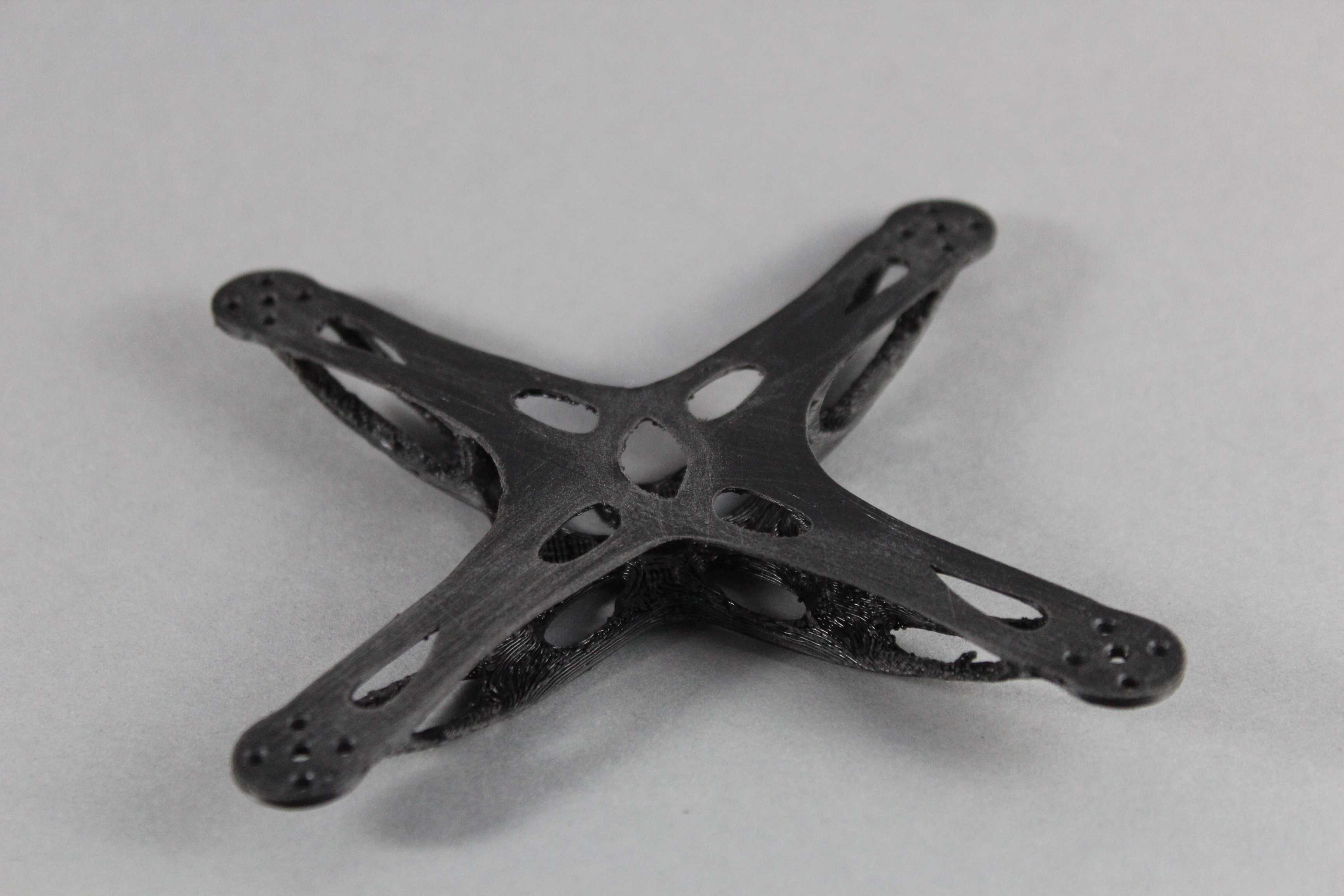

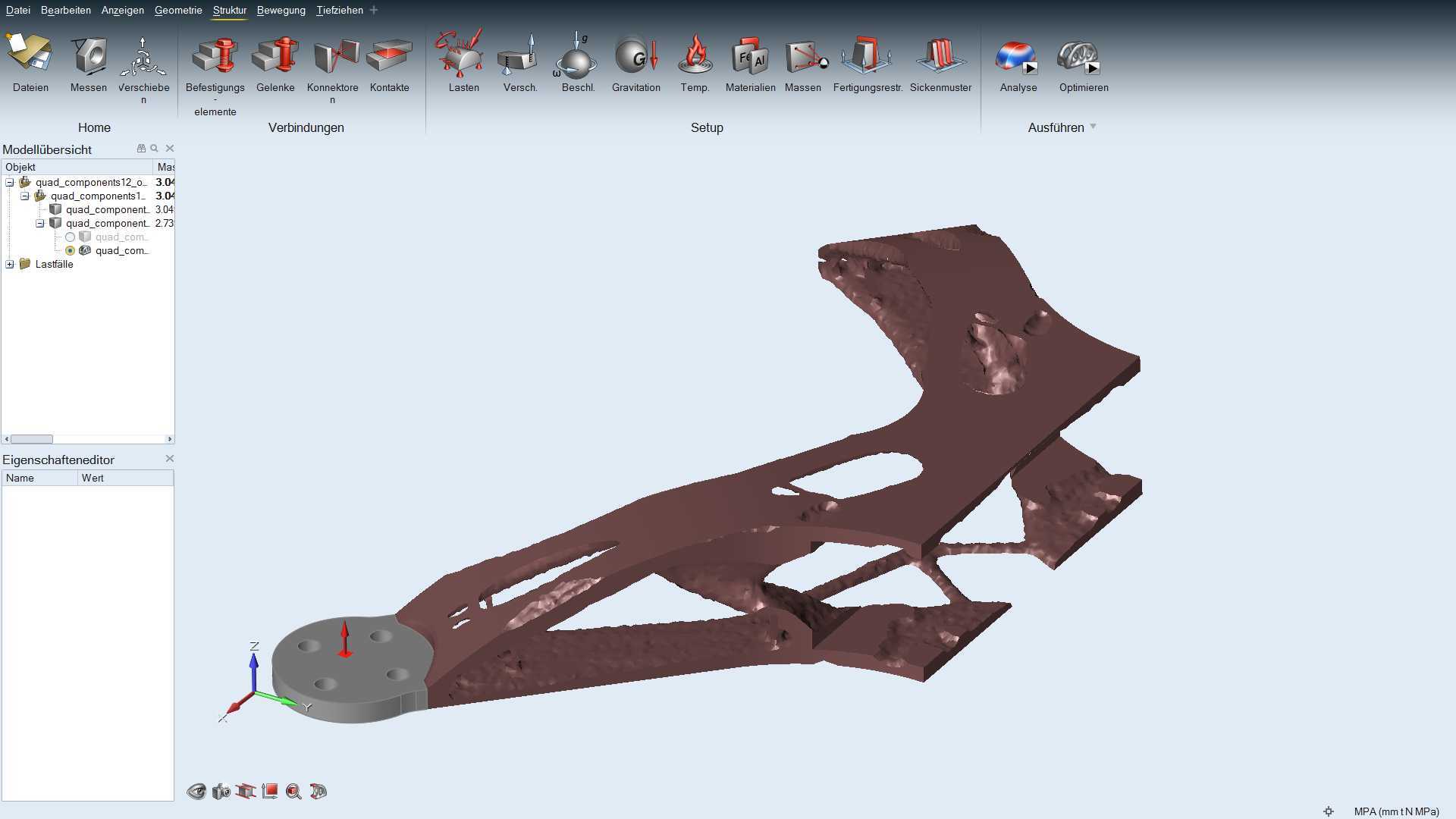

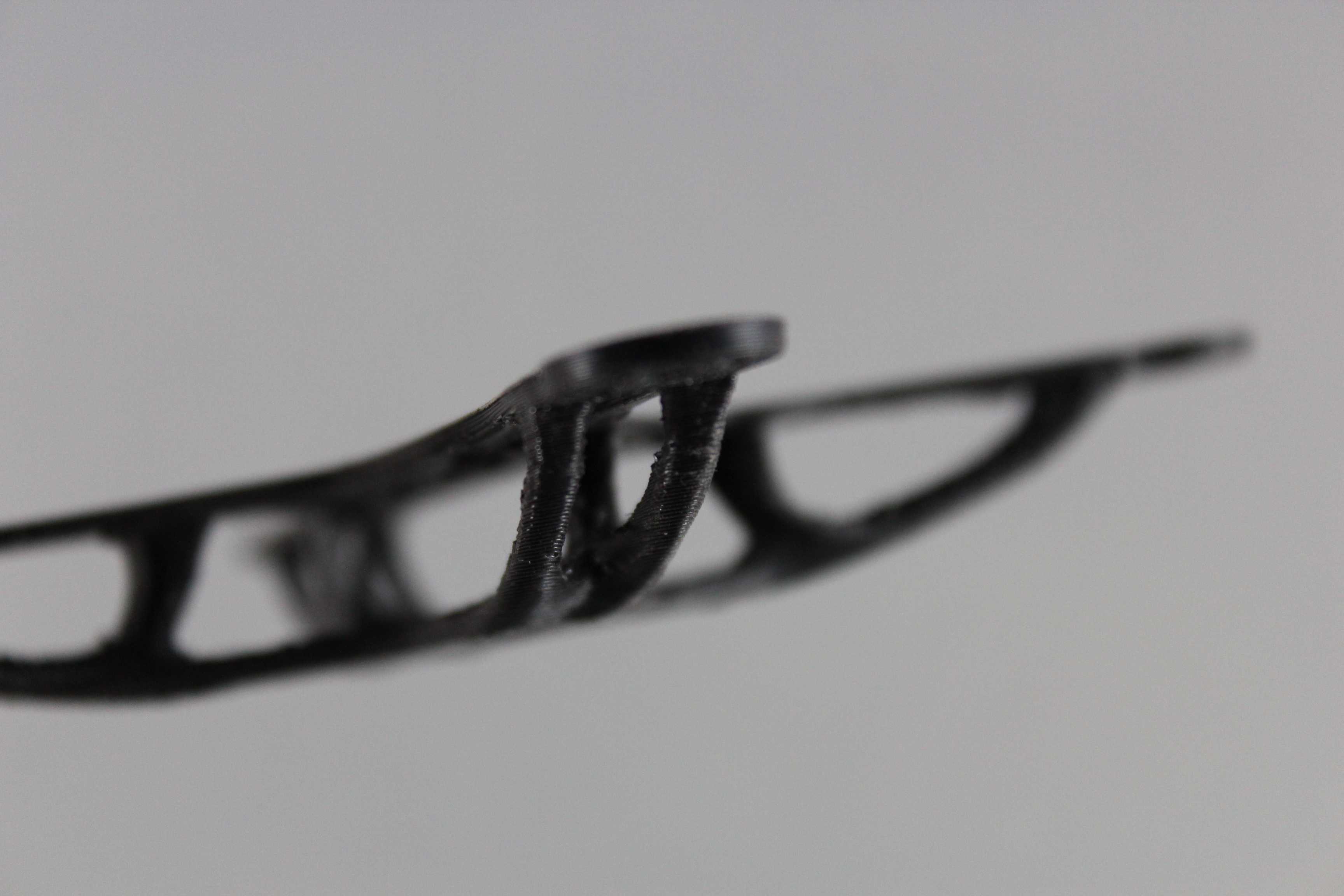

结构设计上针对增材制造工艺做了适配，不管是采用PLA还是ABS材料进行3D打印，都不需要额外添加支撑结构就能完成打印，降低了制造成本与后处理工作量。经过结构仿真验证，在保证足够刚度的前提下，相比同尺寸的传统板式机架重量大幅降低，有效提升了飞行续航时间，同时机臂末端预留了桨叶保护罩的安装接口，在室内飞行或者近人场景使用时，可以快速加装保护罩提升使用安全性。机架的脚架部分与中心底座一体化设计，降落时可以起到缓冲作用，避免底部安装的电池直接接触地面造成磨损或磕碰损伤。
