3D打印机挤出机用滚齿进给送料轮

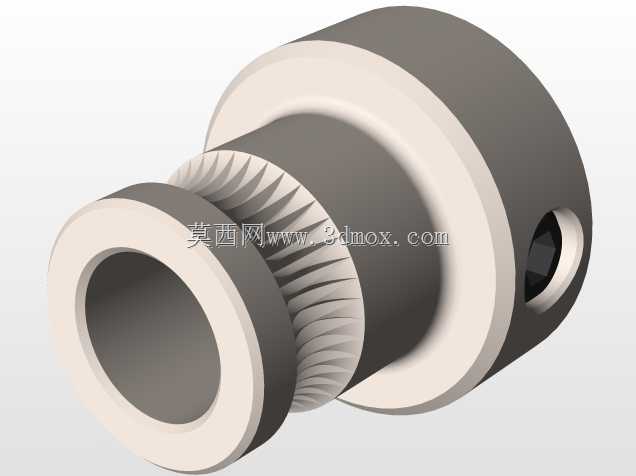

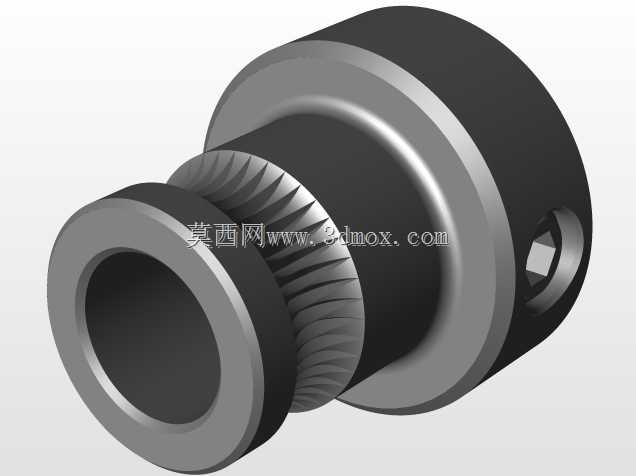

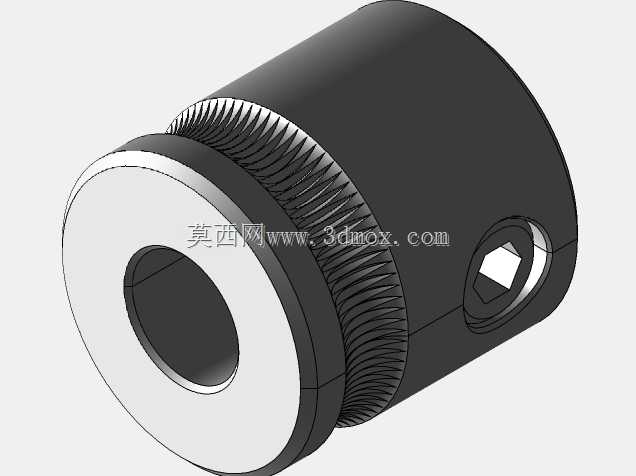

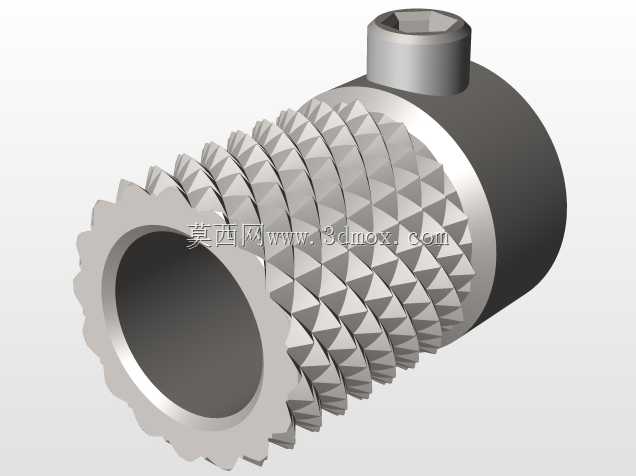

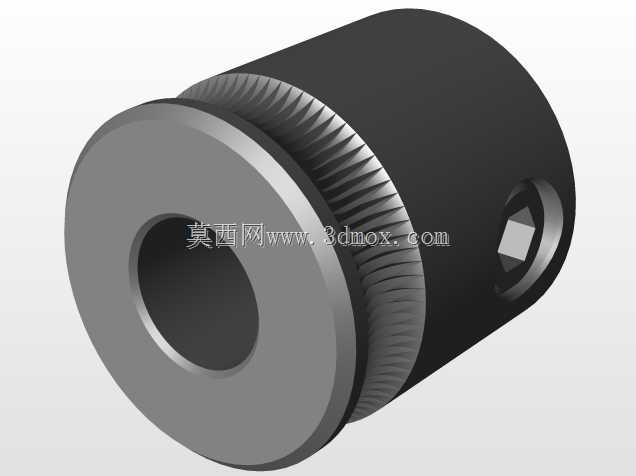

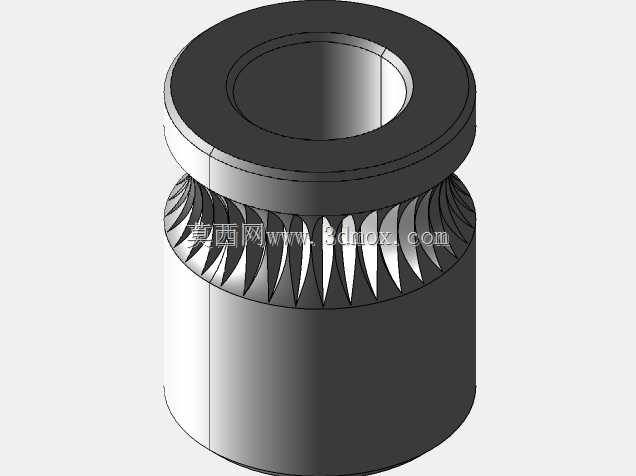

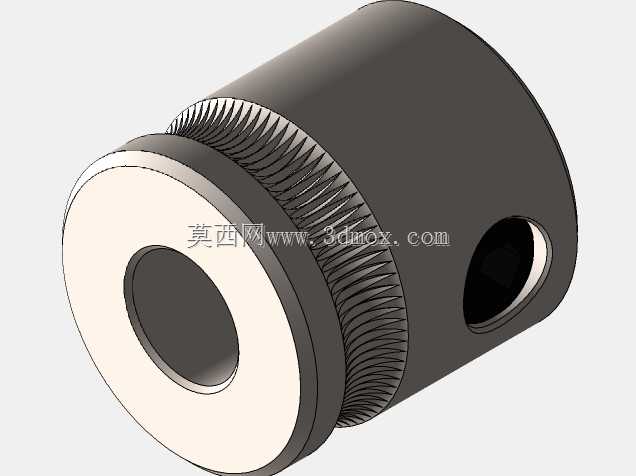

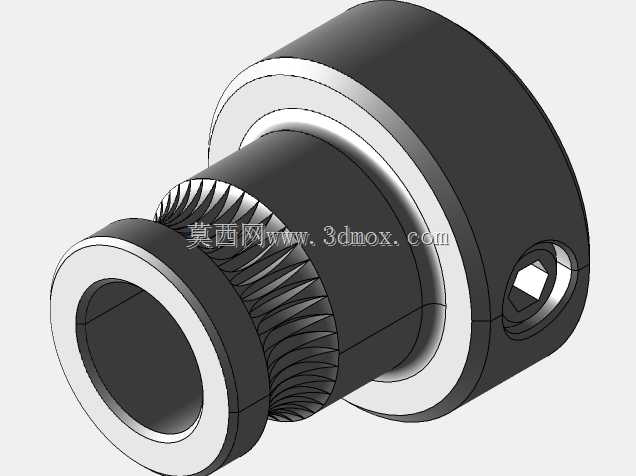

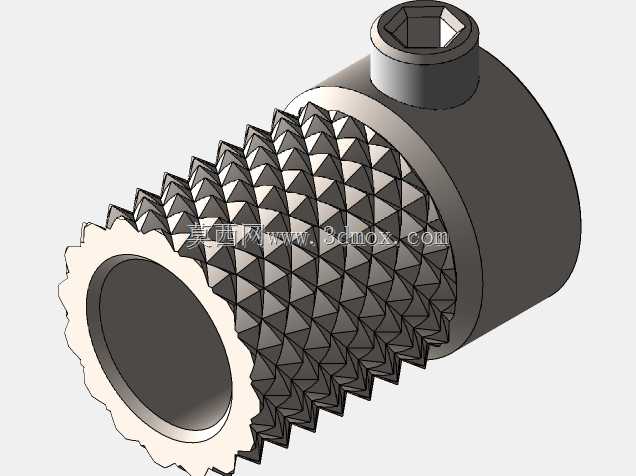

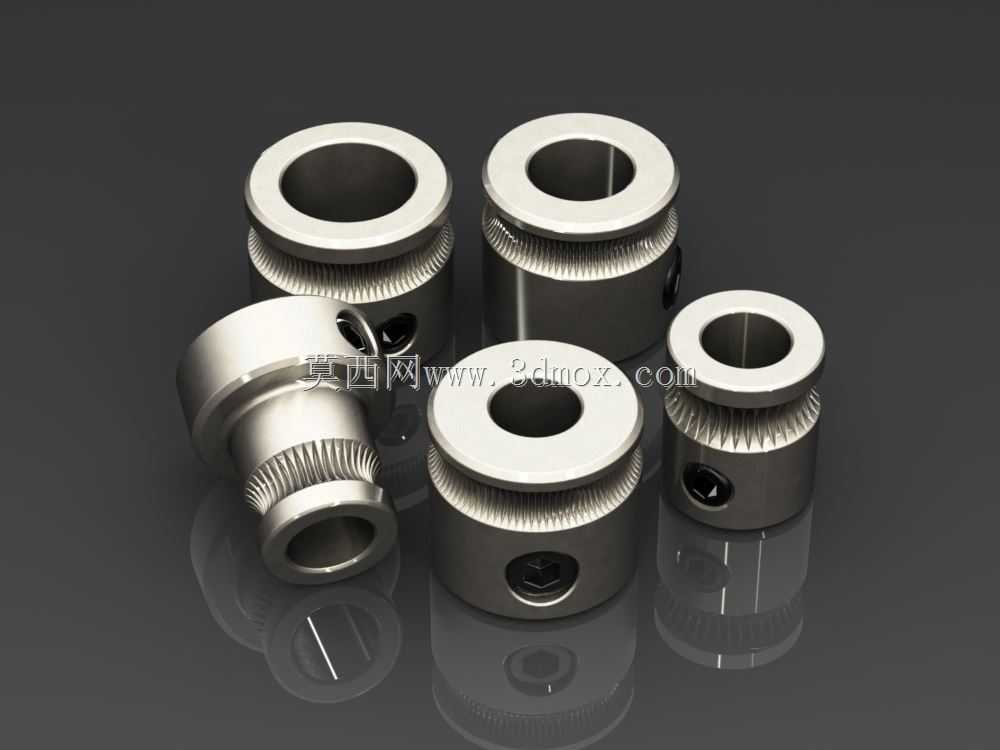

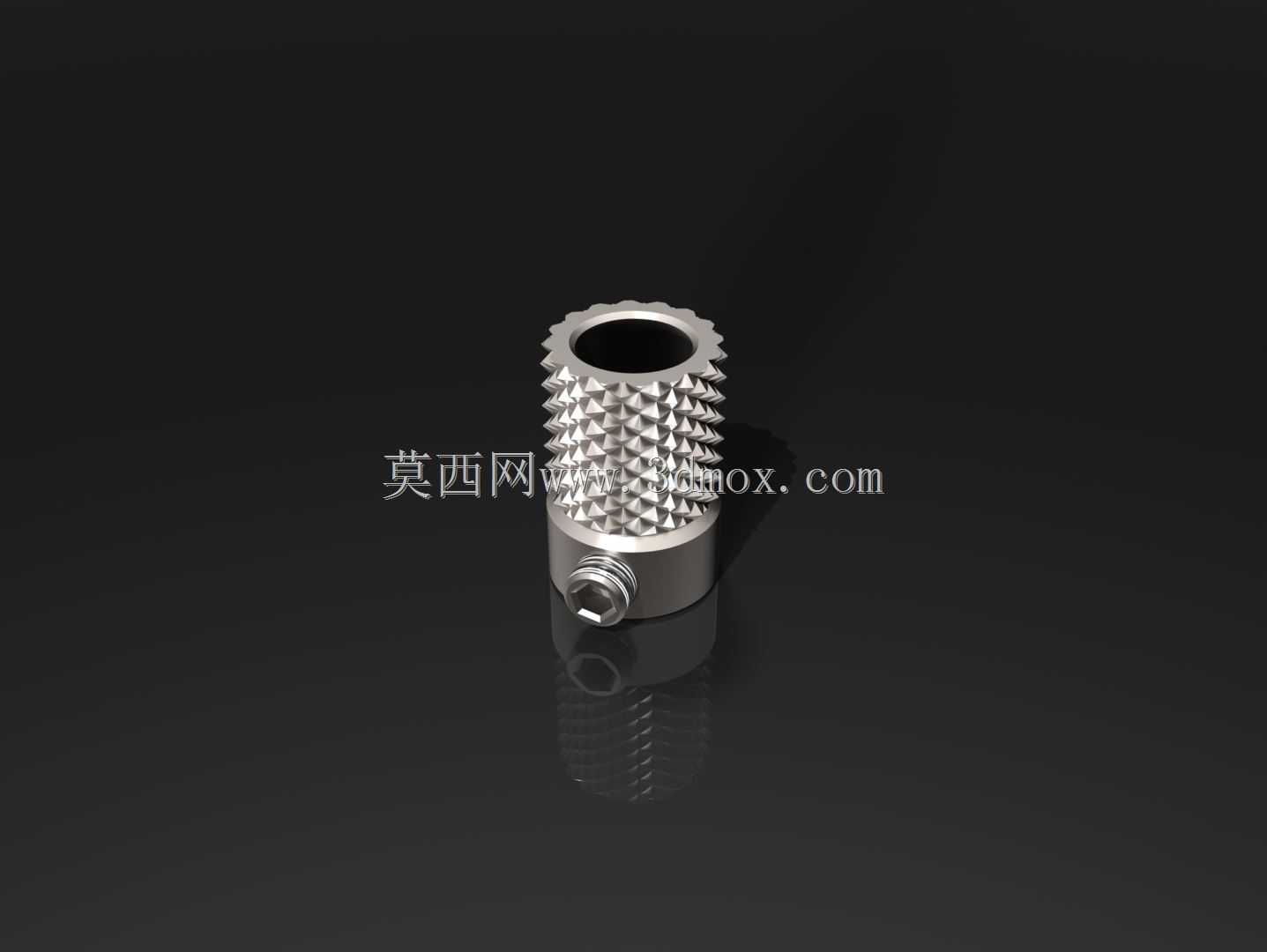

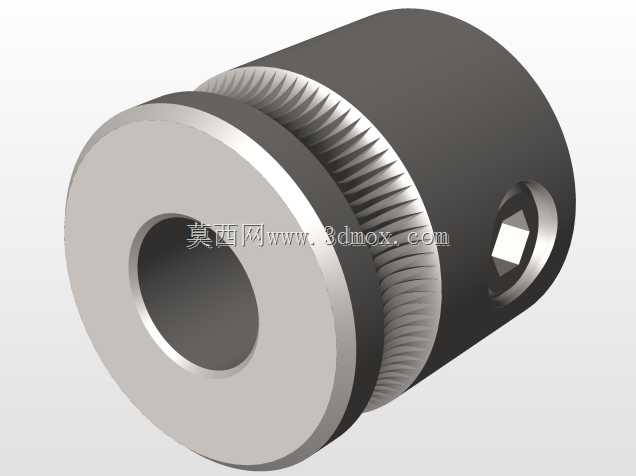

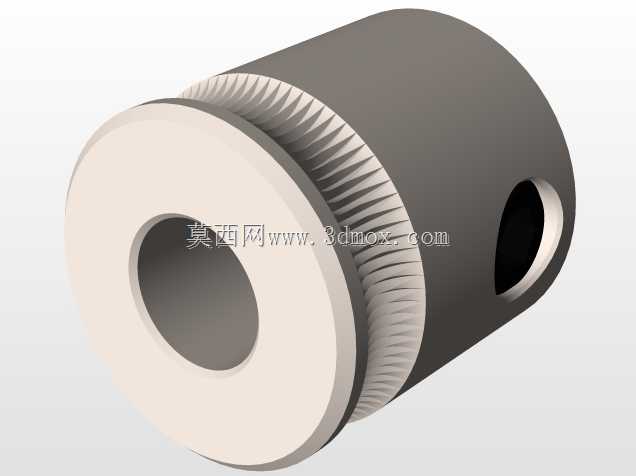

该款滚齿进给轮是熔融沉积型3D打印机挤出机构的核心传动执行零件，主要适配MK7、MK8、Ultimaker等主流桌面级FDM3D打印设备的挤出端送料结构，安装在挤出机步进电机的输出轴端，承担耗材输送过程中的咬合、进给、传动功能，是保障打印耗材稳定送入加热端的关键部件。在实际打印作业场景中，进给轮的性能直接决定耗材输送的精度与稳定性，若进给轮咬合力度不足、齿形设计不合理，极易出现耗材打滑、送料步进失准、出料不均甚至断料等问题，直接影响打印件的层厚精度、表面质量与成型成功率。这款进给轮采用中心通孔加径向紧定螺孔的安装结构，中心通孔尺寸匹配常用42型挤出步进电机的输出轴径，安装时可通过侧面的内六角紧定螺丝将轮体与电机轴锁止固定，无需额外的复杂连接结构，安装边界紧凑，可适配绝大多数开源及商用桌面级3D打印机的挤出安装位，不会与挤出机的散热块、喉管、导料管等周边部件产生干涉。轮体外周采用细密的直滚齿结构设计，齿形角度与齿深经过反复调校，既能够保证对PLA、ABS、PETG等不同材质打印耗材的咬合摩擦力，避免送料过程中出现打滑空转，又不会因为齿尖过于锋利切入耗材过深，导致耗材碎屑残留卡堵挤出通道，或是在耗材表面留下过深压痕影响送料顺畅度。轮体主体采用圆柱形结构，上下两端设置有凸台限位结构，可与挤出机的从动压料轮配合形成规整的送料间隙，保证耗材在进给过程中始终处于轮体齿面的中心位置，不会出现偏磨、窜动等问题。不同规格的轮体可适配1.75mm、3mm两种主流直径的打印耗材，滚齿表面做了光滑钝化处理，长期运转磨损量极低，可长时间维持稳定的咬合摩擦力，有效降低挤出机构的维护频率，保障长时间连续打印作业的送料稳定性。
