民用大涵道比涡扇航空发动机外观结构

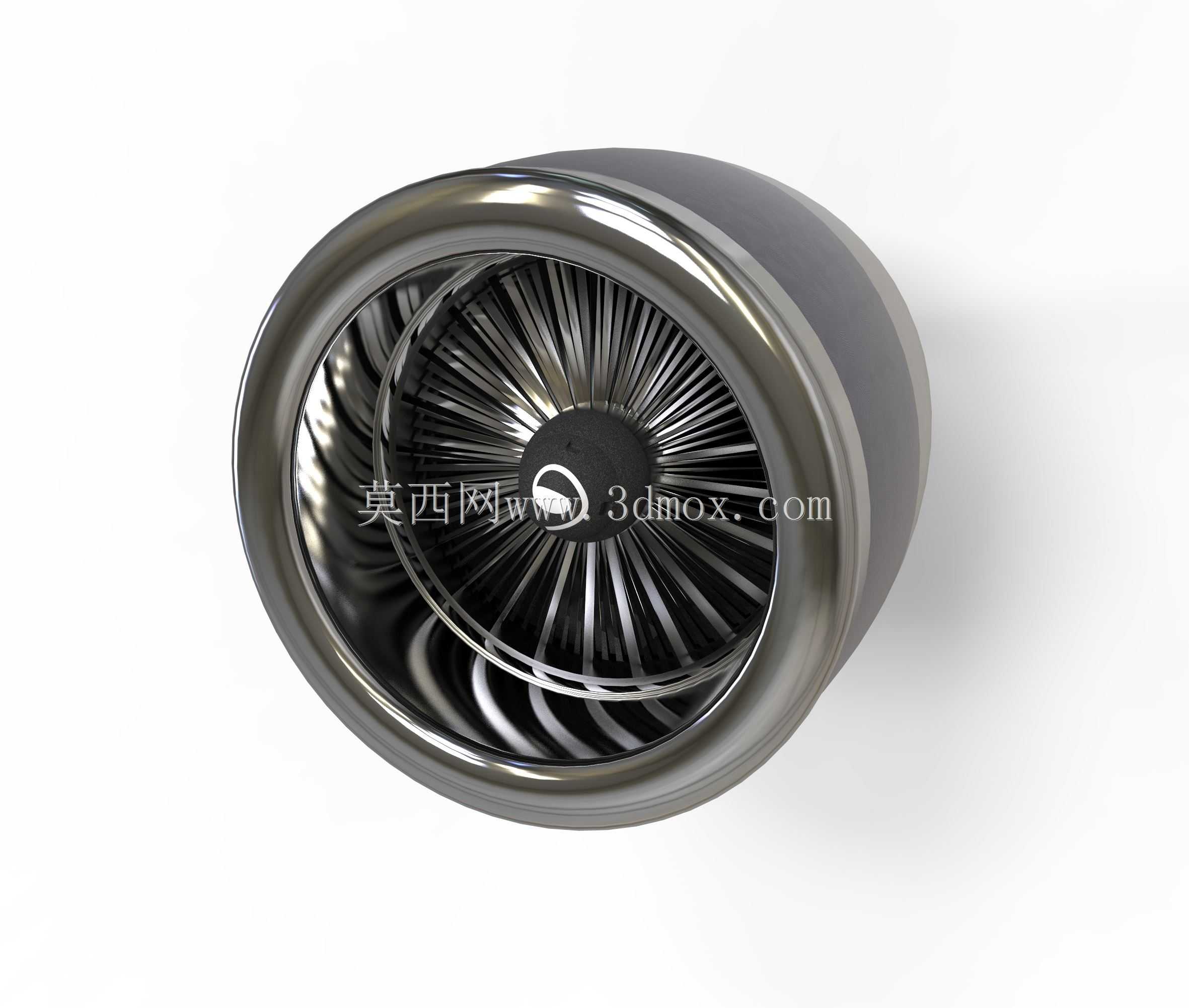

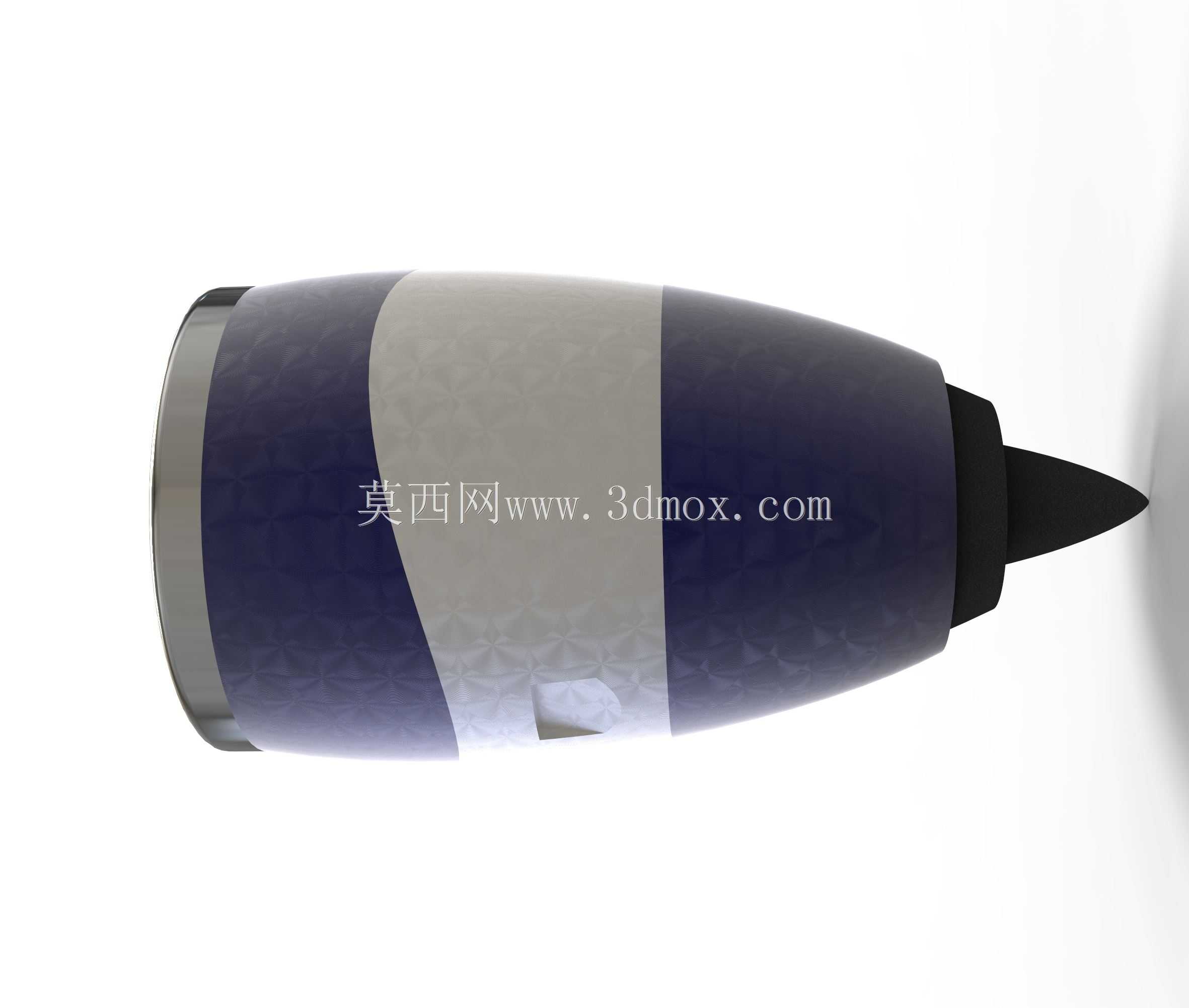

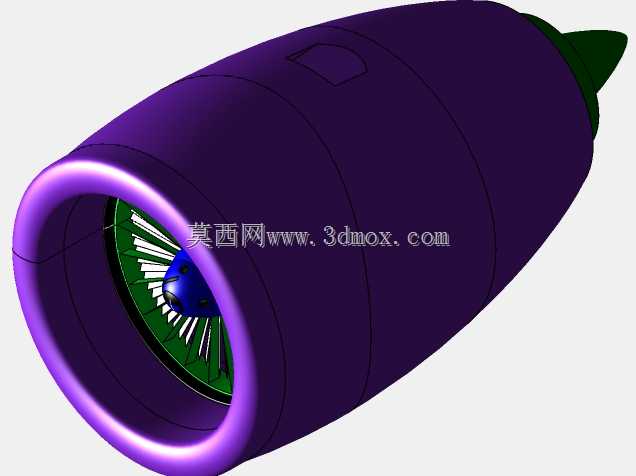

该模型还原的是民用干线客机配套的大涵道比涡扇发动机前端进气与风扇段结构，这类动力装置是当前民航客机的核心动力来源，主要装配于单通道及双通道干线民用客机，承担飞行过程中绝大部分推力输出任务，同时为机上空调、液压、电力系统提供引气与动力提取接口，是保障民航航班安全高效运营的核心机载设备。从实际应用场景来看，这类发动机需要在万米高空的低温低压环境、地面起降阶段的扬尘雨雪环境、沿海机场的高盐雾腐蚀环境下长期稳定工作，因此结构设计上需要兼顾气动效率、结构强度与维护便捷性。模型呈现的部分包含发动机进气整流罩、大尺寸风扇叶片、风扇机匣等核心外露结构，其中进气整流罩采用平滑的椭球收敛曲面设计，能够在不同飞行速度、不同迎角状态下均匀梳理来流，避免进气畸变导致的压气机喘振，保障发动机工作稳定性；大尺寸风扇叶片采用宽弦后掠的气动构型，在提升进气流量、增大涵道比以降低巡航油耗的同时，通过曲面叶型设计降低叶片表面气流分离带来的气动噪声，满足民航运营严苛的噪声管控要求。从设计思路来看，该段结构的尺寸边界严格匹配机翼吊挂安装的空间要求，风扇机匣的外径尺寸经过多轮气动与结构迭代，既保证足够的进气通流面积，又控制发动机整体迎风阻力，同时机匣外壁预留了吊挂连接的安装座接口、传感器走线的敷设通道、防冰系统的引气管路布置空间，能够直接对接短舱吊挂的安装基准，无需额外调整适配。在功能特性上，该段结构除了承担进气导流、风扇增压的核心功能外，整流罩前缘集成了热防冰结构，能够在穿越云层结冰气象条件时，通过引入发动机高压压气机的热空气加热整流罩表面，避免冰层附着脱落打伤内部叶片；风扇叶片根部采用燕尾型榫头连接结构，配合阻尼凸台设计，能够降低叶片高速旋转时的振动应力，避免共振疲劳失效，同时单块叶片可单独拆卸更换，大幅降低航线维护的时间成本与物料成本。模型完整还原了该段结构的曲面特征与部件相对位置关系，可用于航空动力科普展示、机务维护培训教具开发、民航客机整体装配干涉校验等场景，能够直观呈现大涵道比涡扇发动机前端的结构布局与气动设计逻辑。
