JBL Charge3便携蓝牙音箱外观结构建模

日常做消费电子结构建模练习时，这类便携蓝牙音箱的曲面处理是很典型的训练案例，很多刚接触外观曲面建模的工程师都会拿这类产品练手，毕竟它的曲面过渡、按键布局、细节特征都覆盖了消费电子外观建模的常见难点。先从实际使用场景来说，这类便携蓝牙音箱主要面向户外休闲、居家桌面、小型聚会等场景，用户对它的核心需求除了音质表现外，握持手感、防摔耐磨、按键盲操便利性都是结构设计阶段需要重点考量的点，建模时要把这些实际使用的需求对应到结构特征的还原上。

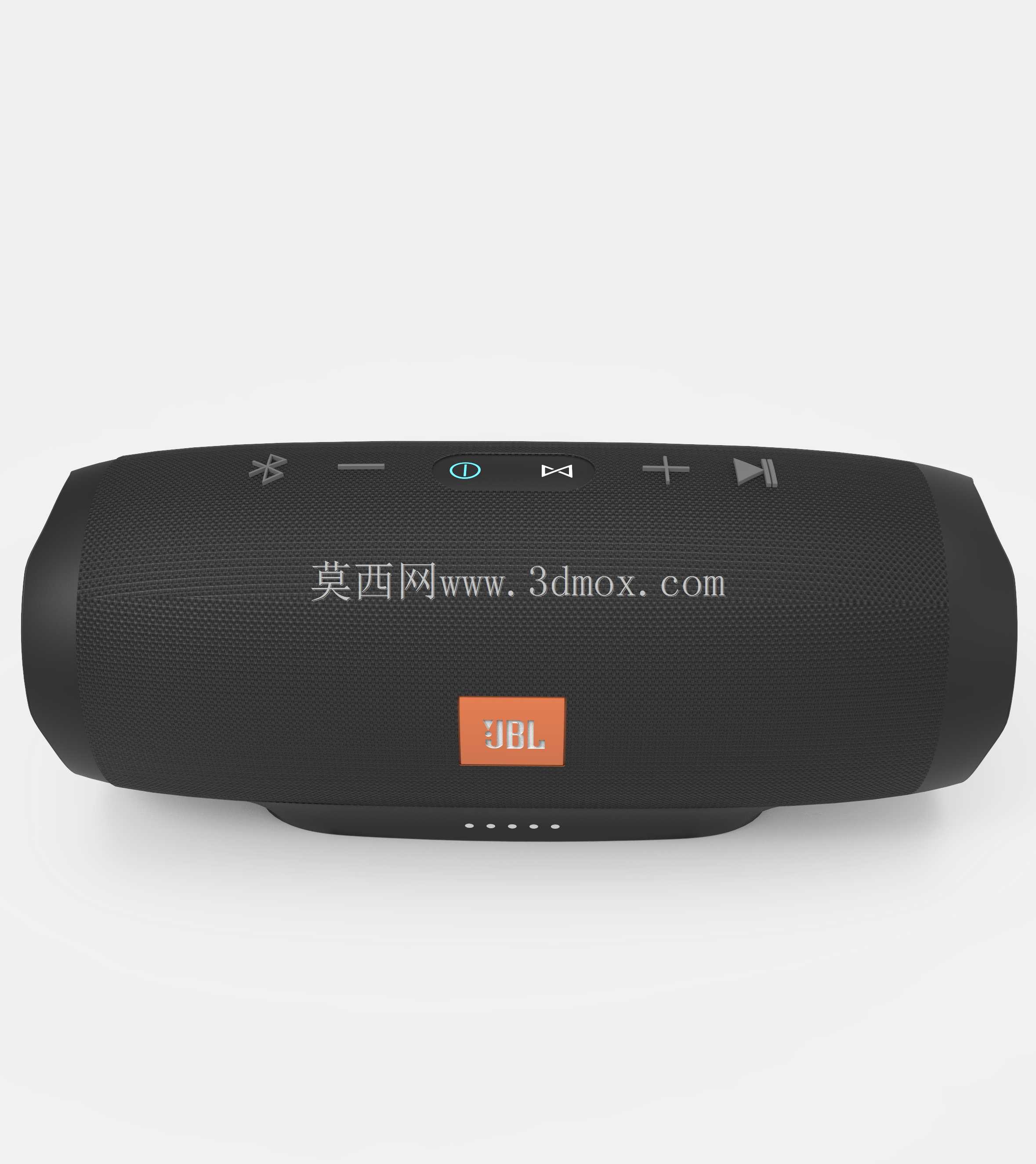

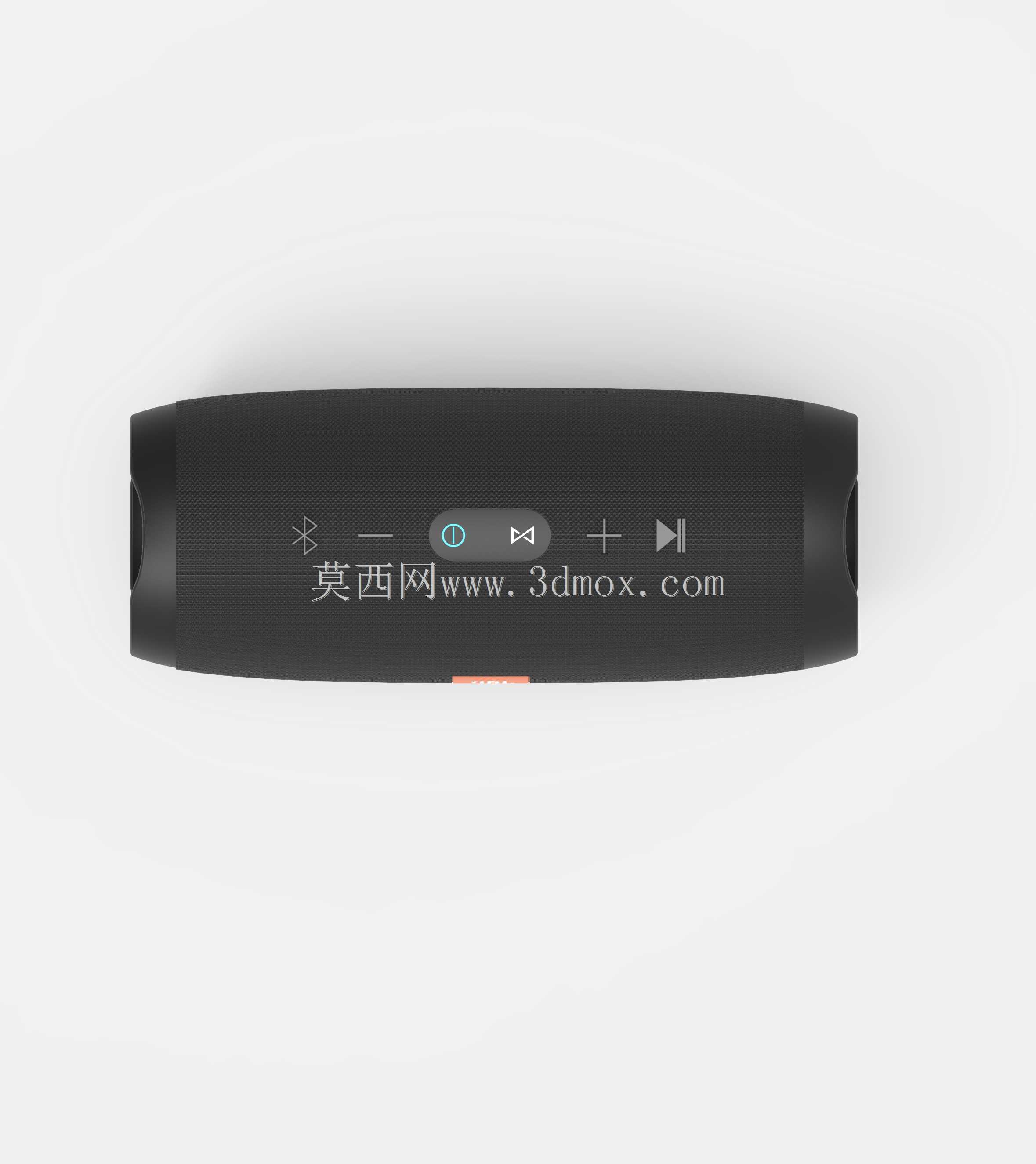

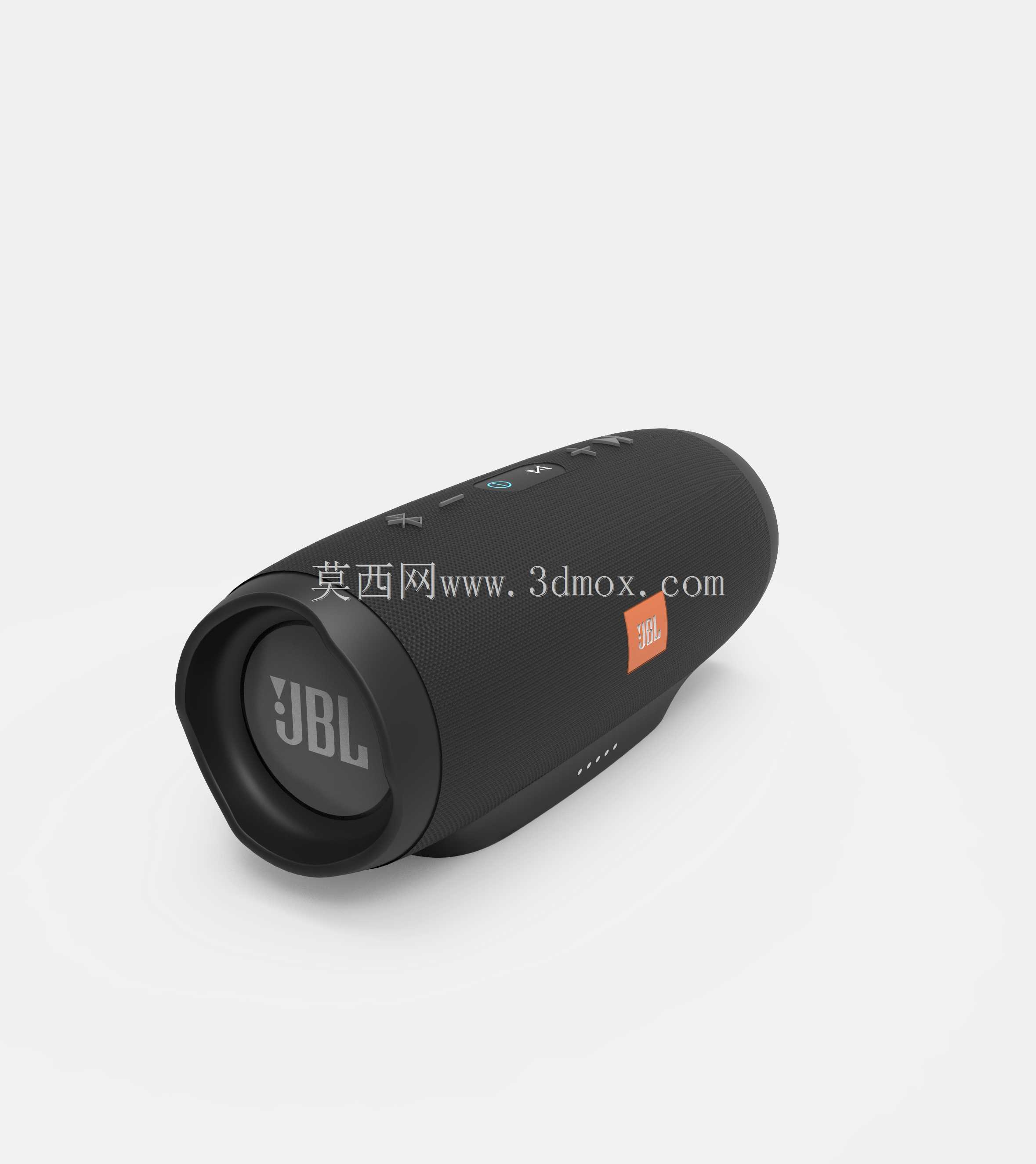

从产品功能特性来看，这款音箱的长条形椭圆柱造型是为了兼顾横向放置的稳定性与单手握持的贴合度，机身整体做了圆弧收边，没有尖锐棱角，一方面是避免跌落时应力集中导致外壳开裂，另一方面握持时不会硌手，适合长时间手持携带。机身正面的品牌标识区域做了轻微的内凹沉台，标识粘贴后不会突出机身表面，避免日常放置时摩擦导致标识脱落，这个细节在建模时需要准确还原沉台的深度与边缘圆角，不能做成简单的平面贴图。顶部的按键区域是功能交互的核心，从左到右依次排布蓝牙配对键、音量减键、电源键、播放暂停键、音量加键、曲目切换键，每个按键都做了微凸的弧面造型，按键之间的间距控制在12mm左右，刚好适合手指按压的尺寸，盲操时可以通过按键的细微凸起区分功能，不需要低头查看，这个尺寸边界在建模时要严格把控，间距过小容易误触，过大则会增加机身整体长度，影响便携性。

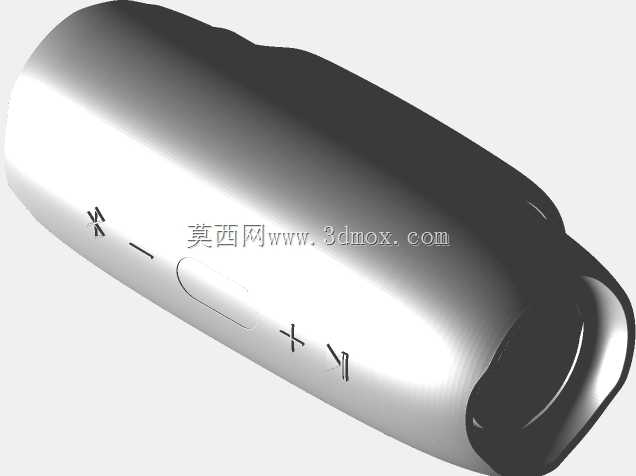

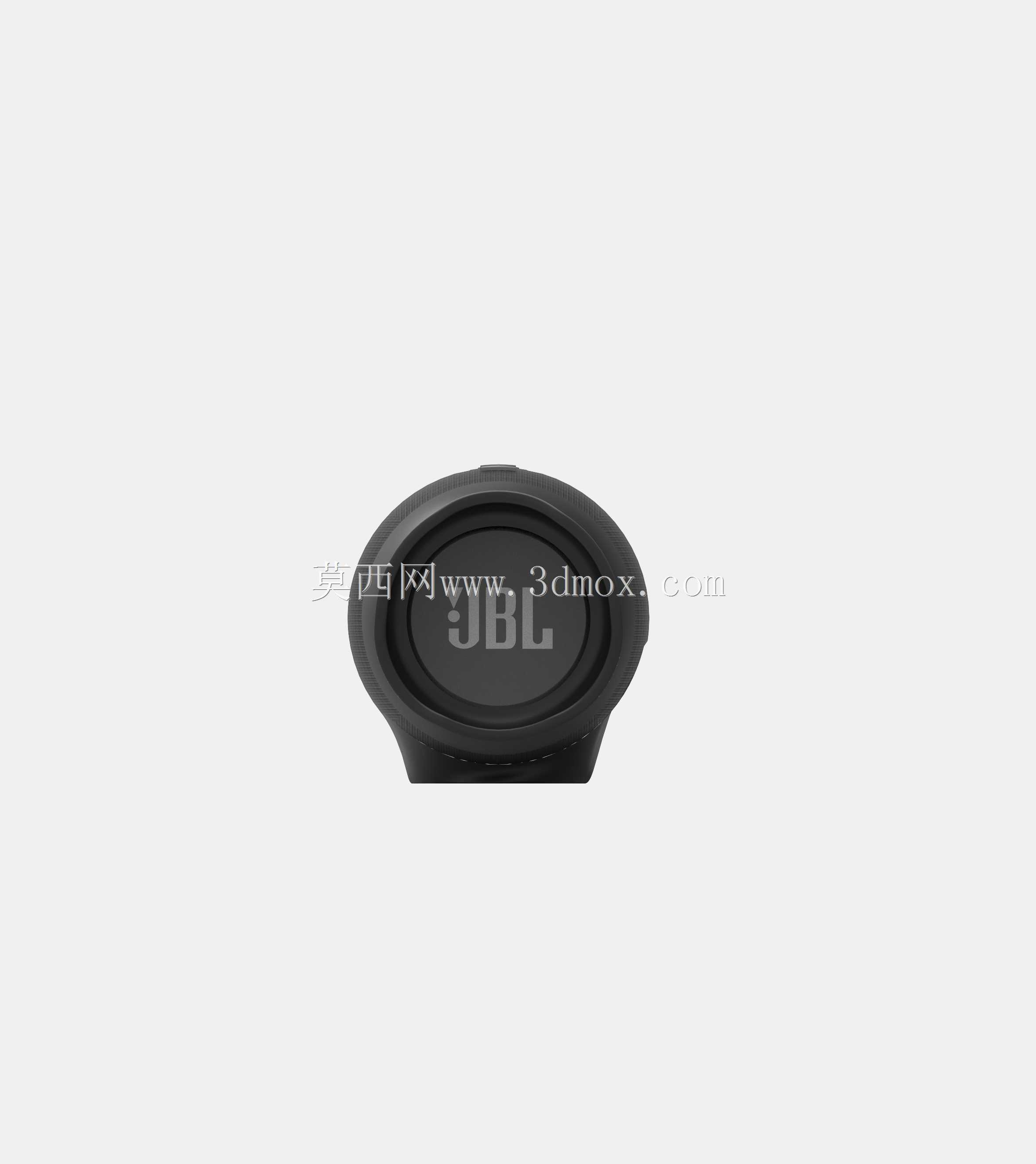

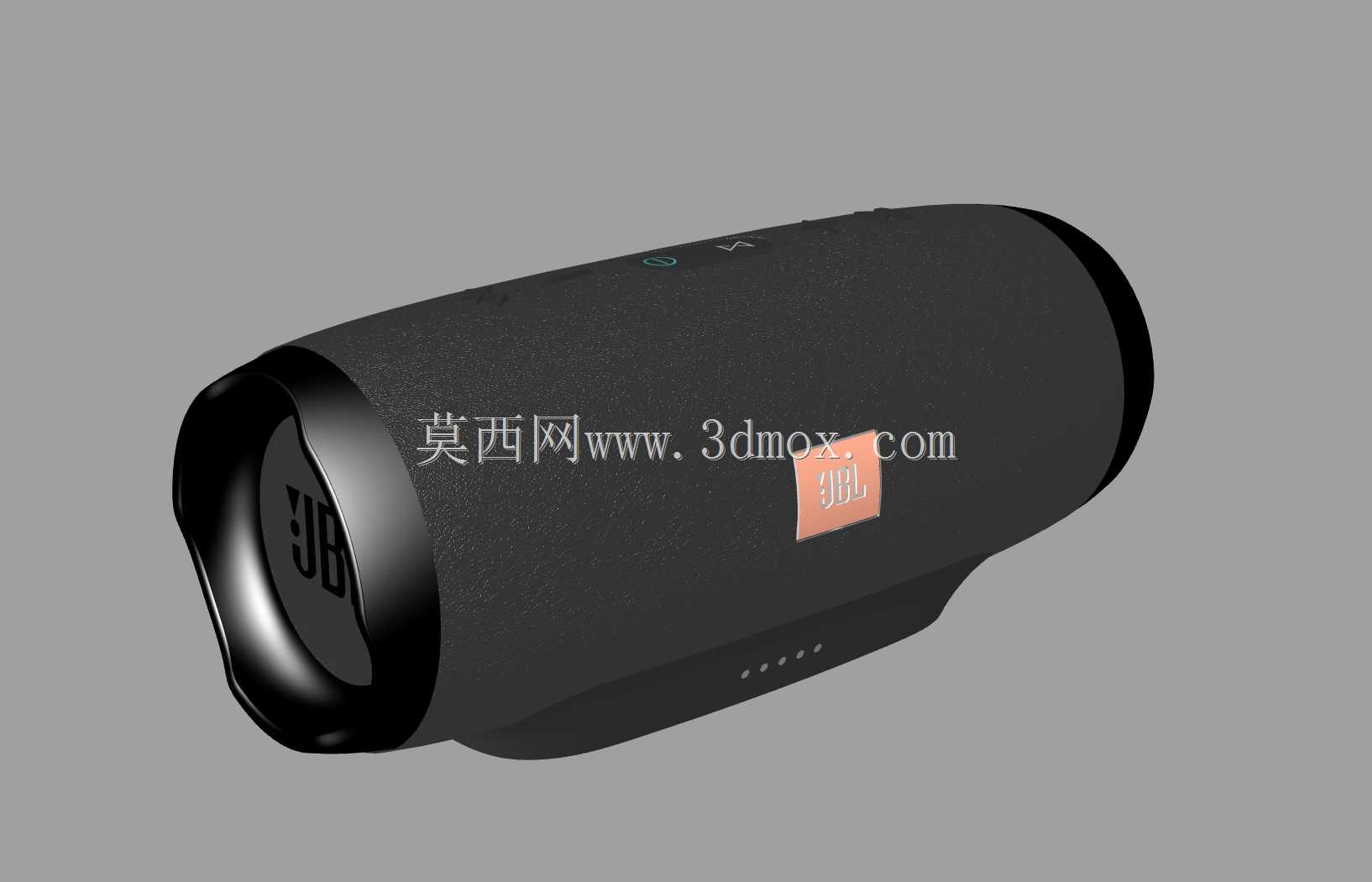

建模的思路上，首先要搭建整体的曲面骨架，先绘制机身的中心截面轮廓，注意两端的圆弧半径要比中间段的曲面曲率更大，因为两端是握持时主要的受力位置，更大的圆弧过渡能提升握持舒适度，然后通过双轨扫掠生成主体曲面，这里要注意曲面的连续性，两端与中间段的衔接要做到G2连续，避免出现棱线影响外观质感。主体曲面生成后，再拆分各个功能区域的特征：顶部的按键安装位要做沉孔设计，沉孔的深度要匹配按键的行程，一般这类硅胶按键的行程在1.5mm左右，沉孔深度要略大于按键行程，避免按键按下时卡滞；机身两端的被动辐射器位置要做环形的安装止口，止口的配合公差要控制在0.1mm以内，保证辐射器安装后不会出现松动异响；机身底部的四个点状防滑垫位置要做浅凹槽，凹槽深度0.3mm，防滑垫粘贴后与机身表面基本齐平，放置时不会出现晃动。

关于外形尺寸与安装边界，这类便携蓝牙音箱的整体长度一般在210mm左右，直径大概80mm，这个尺寸刚好可以放入大多数户外背包的侧袋，也适合单手握持。建模时要注意各个部件的安装间隙，比如外壳的上下盖配合止口，单边间隙要控制在0.05mm，既保证装配时可以顺利扣合，又不会出现过大的缝隙影响外观。按键与外壳开孔之间的间隙要控制在0.2mm，避免温度变化导致外壳形变时按键卡滞。机身外侧的编织网罩是外观质感的重要组成部分，建模时不需要还原每一根编织纤维，只需要做出网罩的整体曲面形态，以及网罩与外壳衔接处的压边结构，压边的宽度在3mm左右，刚好可以压住网罩的边缘，避免网罩起翘。另外机身两端的软胶包裹部分，要做比主体外壳略大0.2mm的突出量，当音箱跌落时，软胶部分先接触地面，吸收冲击能量，保护内部的电子元件与外壳结构，这个突出量不能过大，否则会影响整体的外观协调性，也不能过小，起不到防摔的作用。

实际建模过程中，很多新手容易忽略的是各个圆角的匹配，比如按键边缘的圆角、沉台边缘的圆角、机身两端过渡的圆角，这些圆角的半径不是统一的，要根据位置的受力情况与视觉效果调整：经常接触握持的位置圆角半径要大一些，提升手感；功能标识区域的圆角半径要小一些，保证轮廓清晰；不同曲面衔接位置的圆角要做渐变处理，避免出现圆角收敛处的褶皱。另外，建模时要考虑后续结构拆分的便利性，主体外壳、按键、端盖、网罩这些部件要分图层绘制，每个部件的安装定位结构要提前预留位置，比如内部的电池仓、扬声器安装位、电路板固定柱，虽然外观建模不需要完全还原内部结构，但要保证外观曲面的内部空间足够容纳这些部件，不能出现外观做出来了，内部空间放不下元器件的情况，这也是很多外观建模新手容易犯的错误，只追求外观好看，忽略了内部结构的安装边界。

从结构设计的角度来说，这类产品的外观建模不是单纯的曲面造型，每一个曲面、每一个特征、每一处圆角都对应着实际使用的需求与生产装配的要求，建模时要带着工程思维去还原每一个细节，而不是只照着图片描轮廓。比如顶部的电源键旁边做了细小的指示灯开孔，这个开孔的直径只有1mm，位置要刚好对准内部的指示灯，建模时要准确还原开孔的位置与角度，避免组装后指示灯的光线偏移。还有机身侧面的隐藏式充电口盖板，要做与机身曲面完全贴合的造型，盖板闭合后与机身表面的阶差要控制在0.1mm以内，摸上去没有明显的凹凸感，这个细节对曲面的贴合度要求很高，建模时要反复调整曲面的曲率，保证盖板与主体曲面的匹配度。
