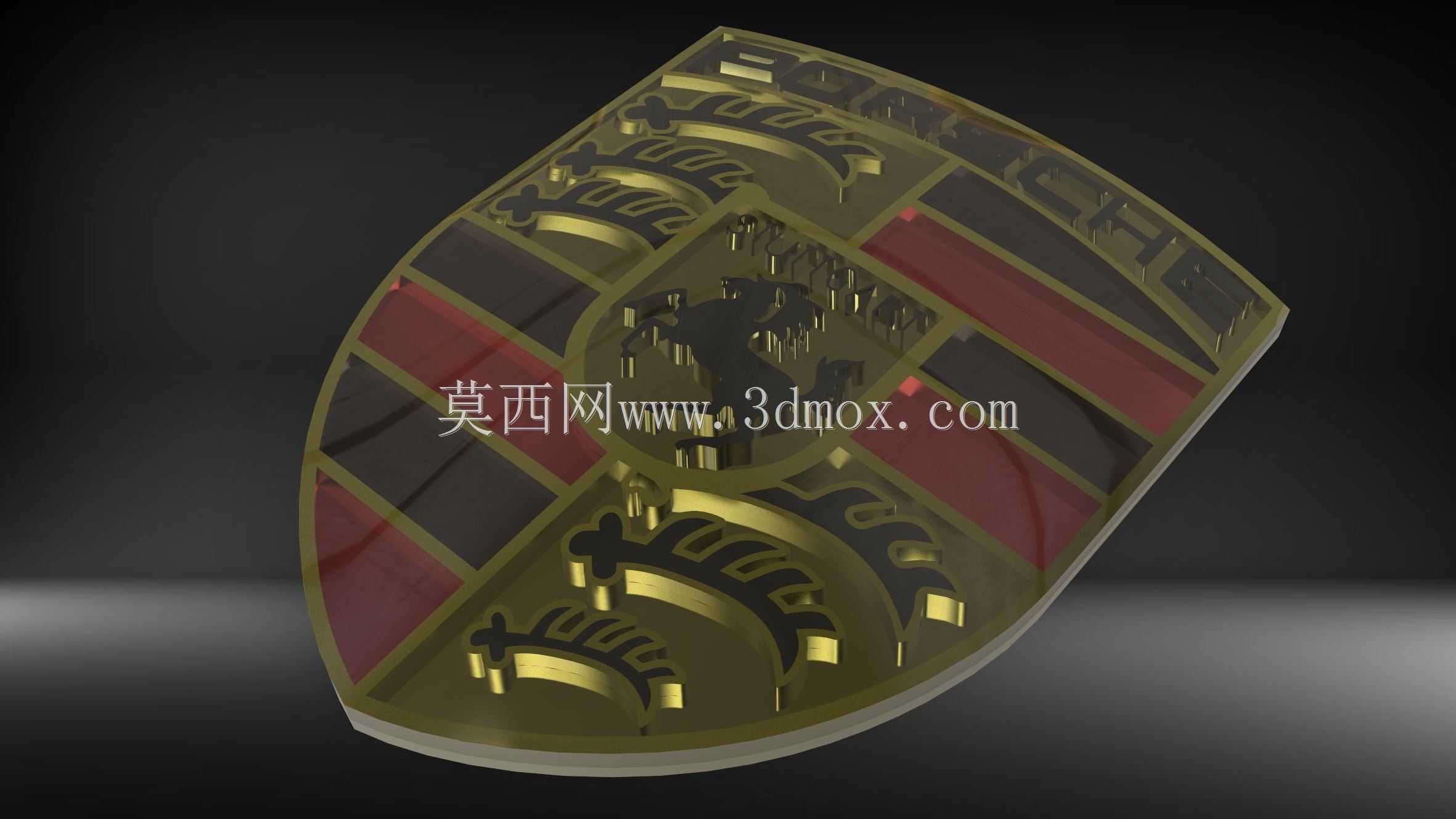

保时捷盾形车标立体造型设计方案

在汽车品牌视觉识别体系的落地环节，立体车标作为最具辨识度的外饰标识部件，其三维造型精度直接影响品牌视觉传递的一致性，本次完成的保时捷盾形车标立体造型，可覆盖多场景的标识应用需求。从实际应用场景来看，该造型既可以适配车辆前脸格栅、车尾门、轮毂中心盖的装车标识需求，也可用于品牌线下门店的门廊装饰标识、展厅展陈立牌、周边文创产品的母版数据，不同应用场景下对造型的细节还原度、安装适配性要求各有差异，建模过程中针对不同场景的边界条件做了对应预留。

设计思路层面，首先还原盾形轮廓的比例关系，整体上窄下宽的盾形外轮廓做了微小的圆角过渡，避免尖锐边角在实际加工、安装过程中出现应力集中导致的崩边问题，外轮廓的边缘做了0.8mm的凸起包边，既可以强化标识的轮廓边界感，也能在安装时作为定位基准，和安装基座的凹槽形成配合限位。标识表面的分色区域做了0.15mm的深度差处理，不同色块区域之间通过细微的台阶分隔，无论是采用烤漆、电镀填色还是多材质镶嵌工艺，都能依靠台阶结构避免不同色层之间出现溢色问题，降低后续表面处理的工艺难度。

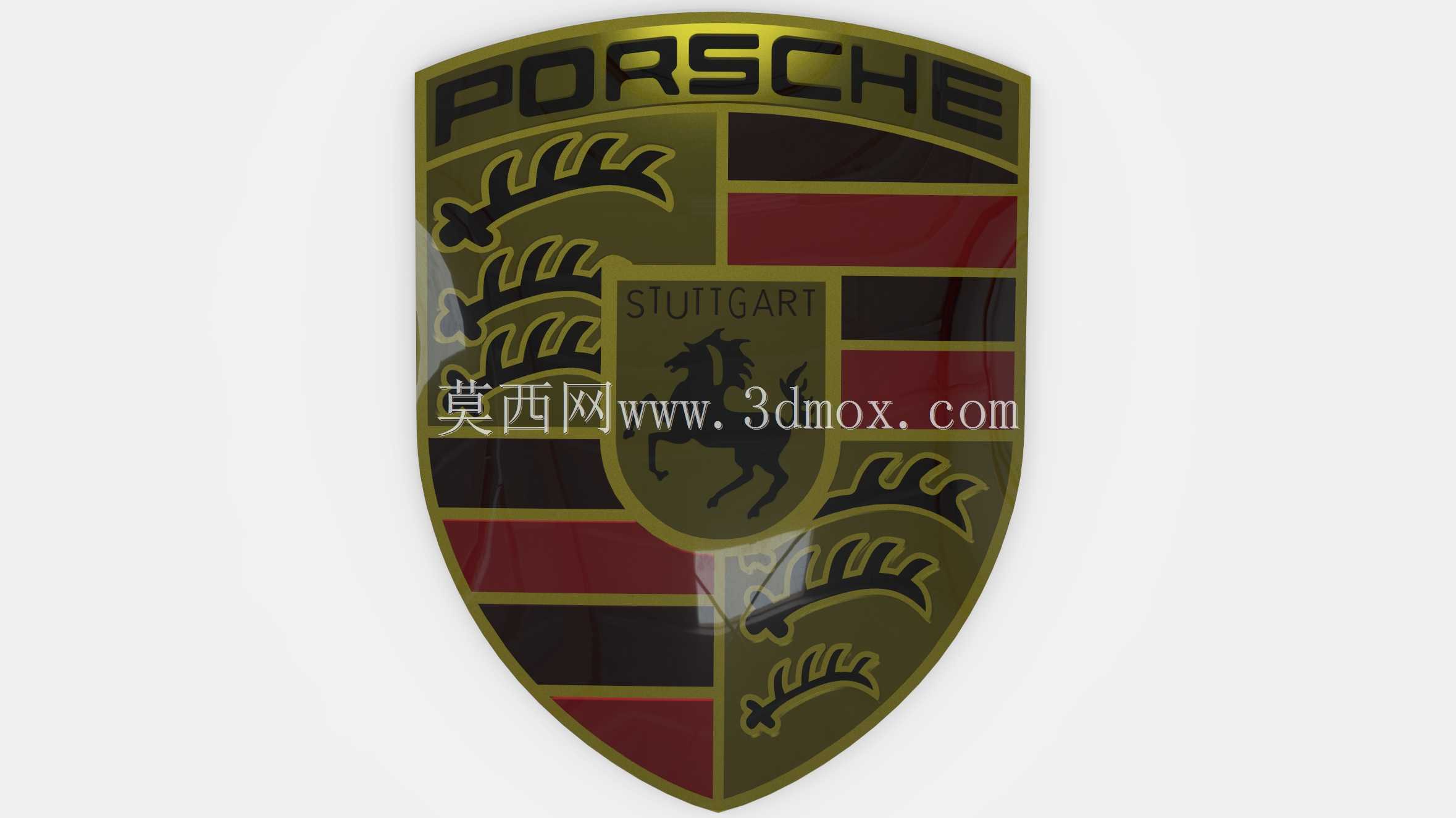

标识中部的跃马图案、鹿角纹样以及条纹区域，建模时严格还原品牌视觉规范的线条比例，所有浮雕纹样的凸起高度统一控制在1.2mm，既保证纹样的立体感在常规视距下清晰可辨，也不会因为凸起过高导致积灰、清洁难度提升的问题，纹样的边缘都做了R0.2的圆角处理，避免尖锐棱边在使用过程中出现划伤，同时也能提升电镀、烤漆工艺的附着效果，减少漆层、镀层的应力开裂风险。顶部的品牌字母区域做了略微抬升的处理，比周边盾面高出0.3mm，在光线照射下能形成更清晰的光影层次，强化品牌名称的视觉优先级。

安装边界方面，针对车辆装车场景，模型背面预留了3M胶粘贴的平整基面，同时在盾形上部1/3位置预留了两个直径2mm的定位柱孔位，可适配不同车型的安装基座定位需求，定位柱的孔深控制在3mm，不会穿透正面的造型面影响外观完整性；针对门店门廊装饰的大尺寸应用场景，模型的曲面数据做了曲率连续优化，放大数倍后依然能保持曲面顺滑无折痕，背面可根据安装墙面的材质，预留螺丝孔位或者背楞安装位，无需重新调整正面造型数据。

功能特性上，整个造型的曲面全部采用G2连续过渡，没有碎面、尖角等不利于加工的几何特征，可直接对接CNC精雕、3D打印、注塑、压铸等多种加工工艺，不同工艺下只需要调整对应的拔模角度、壁厚参数即可快速生成生产用数据。造型的厚度根据应用场景可灵活调整，装车用的小型标识厚度控制在3-5mm，门廊装饰用的大型标识厚度可根据尺寸比例放大到20-50mm，所有造型特征的比例不会因为厚度调整出现变形。考虑到户外使用场景，造型的外表面做了微小的弧面拱起，不会出现积水积尘的平面区域，雨水、灰尘可顺着弧面自然滑落，降低日常维护的清洁成本。

在实际建模过程中，反复核对了品牌标识的官方视觉规范，调整了不同纹样之间的间距比例，避免因为三维透视效果导致视觉上的比例失衡，比如顶部的字母区域在三维视角下做了0.2mm的视觉补偿，抵消安装后仰视视角带来的透视变形，保证在常规观看视角下所有元素的比例协调统一。所有浮雕特征的侧面都做了最小1度的拔模斜度，不管是采用模具注塑还是金属压铸工艺，都能顺利脱模，不需要后续做大量的工艺补正工作。针对不同表面处理工艺的需求，模型将不同材质、不同色号的区域做了独立的面组拆分，后续做渲染、工艺分件时可以直接选取对应面组赋值材质，不需要重新拆分曲面，大幅提升后续工作的效率。
