手动角度可调主轴头数控回转切管装置

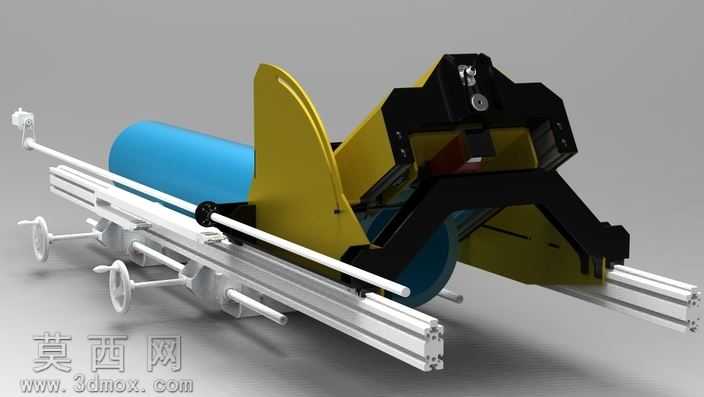

本模型为手动角度调整主轴头的数控回转式管子割刀装置，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工装配的公差配合要求，对每一处连接结构、运动部件都做了精准的尺寸约束，确保各组件装配后无干涉、运动逻辑符合实际加工需求。渲染阶段采用工业级写实渲染方案，对不同部件赋予差异化材质：底部的线性导轨部分采用哑光银白铝合金材质，还原铝型材挤压成型后的细腻磨砂质感，导轨上的滑动手轮采用镀铬金属材质，添加轻微的环境反射效果突出金属光泽；中部的防护挡板采用亮黄色工程塑料材质，设置合适的粗糙度参数模拟工程塑料的半哑光表面特性；切割执行端的机架部分采用发黑处理的碳钢材质，通过低反射、深色调的材质表现突出结构的厚重感与刚性；被切割的管材部分采用亮蓝色UPVC材质，添加轻微的半透明质感与表面高光，还原塑料管材的真实视觉效果。结构设计上，该装置以双平行线性导轨作为进给承载基础，配置三个手动调节手轮分别实现z轴方向的进给位移、切割角度的微调以及主轴头的锁紧定位，主轴单元可绕回转支点调整倾斜角度，适配不同管径、不同切割坡口角度的加工需求，切割执行端采用夹持式刀架结构，可适配多种规格的切管刀片，整体机架采用框架式焊接结构设计，在保证结构刚性的同时尽可能降低整体重量。设计思路围绕UPVC等塑料管材的回转切割加工场景展开，摒弃传统全自动切管设备的复杂数控驱动结构，保留核心的z轴进给与角度调整功能，通过手动调节的方式降低设备制造成本，同时兼顾小批量、多规格管材切割的灵活性，模型完整还原了装置的装配关系，所有运动部件均保留了合理的运动行程约束，可直接用于装配验证、运动仿真以及加工工艺方案的推演，能够直观展示手动可调角度切管设备的工作原理与结构组成。
