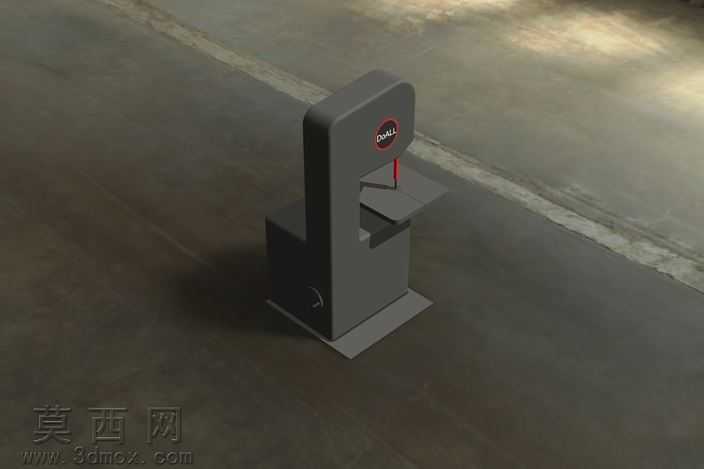

本作品为立式带锯切割设备的三维建模成果,建模过程以还原设备整体布局与核心结构为核心目标,采用参数化建模逻辑搭建各部件的几何特征,兼顾模型的尺寸准确性与结构合理性。建模初期先梳理立式带锯的整体组成逻辑,将设备划分为立式机身主体、工作台组件、锯条张紧结构、底座支撑结构、操作标识区域几个核心模块,逐模块进行特征构建:机身部分采用拉伸、倒圆角等基础特征构建出立式立柱的厚重轮廓,还原机身的L型支撑形态,对机身表面的操作旋钮、品牌标识区域做了简化的几何表达,既保留外观识别度又避免冗余细节干扰整体布局展示;工作台组件通过平面拉伸、角度约束构建出水平承托的工作台面,还原工作台与机身的连接结构,清晰呈现待切割物料的放置区域与锯条的作业位置关系;锯条部分采用细长拉伸特征搭配红色材质区分,直观展示锯条的垂直作业走向,明确设备的锯切功能指向;底座部分通过加厚拉伸、底部支撑特征构建,还原设备落地放置的稳定支撑结构,保证整体模型的重心合理性。材质与渲染环节,针对设备各部件的实际材质属性做了对应设置:机身、底座、工作台等金属结构件采用哑光深灰金属材质,调整粗糙度参数还原工业机床设备的磨砂金属质感,避免过度反光影响结构观察;锯条采用高饱和度的红色非金属材质,突出核心作业部件的位置;机身表面的标识区域采用深色圆形基底搭配浅色标识纹理,还原真实设备的标识布局。渲染场景采用工业风水泥地面作为承载平面,调整环境光与阴影参数,让模型投射出自然的软阴影,增强模型的空间立体感与真实感,同时控制渲染细节程度,不添加多余的场景杂物,让视觉焦点始终集中在带锯设备本身的结构布局上。整体设计思路以布局展示为核心,不追求极致的零件级细节复刻,重点梳理清楚立式带锯各组成部分的位置关系、比例尺寸与功能分区,让观看者可以快速理解该类锯切设备的整体形态与作业逻辑,模型整体比例协调,结构逻辑清晰,能够满足设备认知、布局参考、场景搭建等多类使用需求,各部件的连接关系符合真实立式带锯的结构原理,没有出现结构错位、比例失衡的问题,在简化细节的同时保留了设备的核心识别特征与结构特点。
- 上一篇:五轴数控龙门铣床设备结构设计
- 下一篇:手动角度可调主轴头数控回转切管装置
- 全部评论(0)
- 模板大小 1.51 MB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor2012,效果图,STL,其它,
- 软件分类 机床
