立式小型折弯加工设备三维结构设计

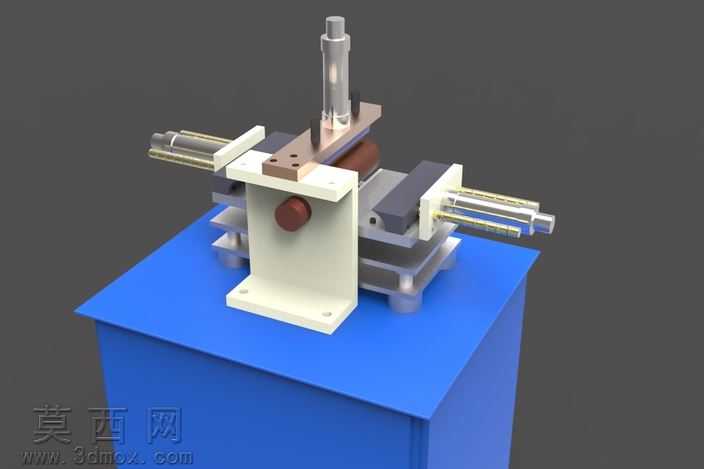

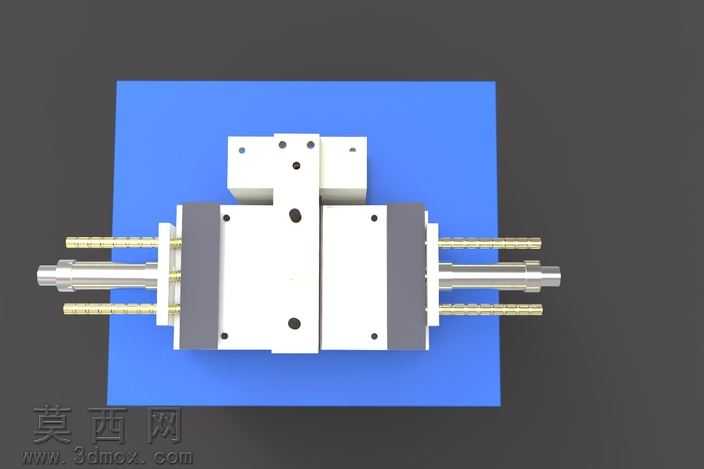

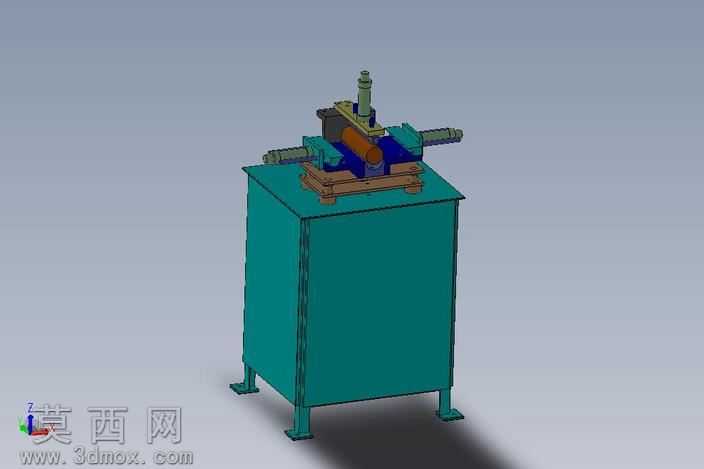

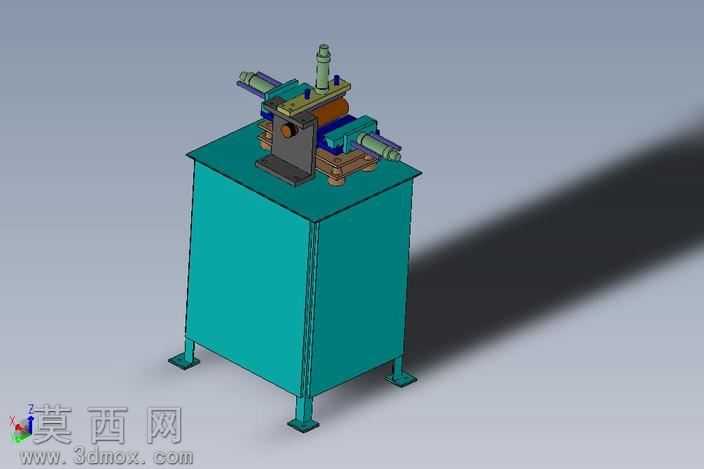

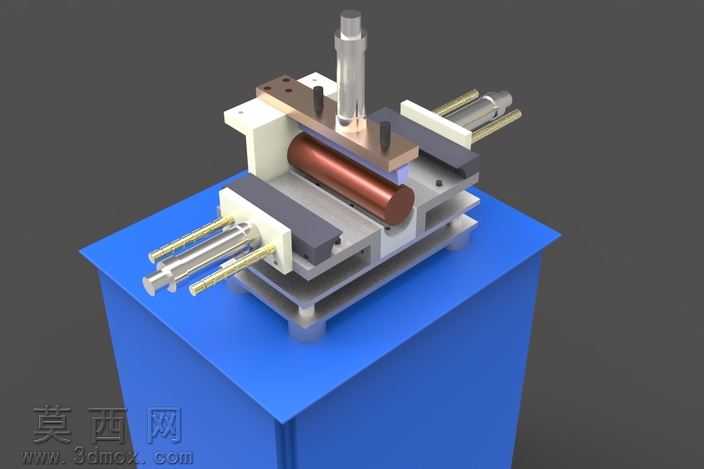

本作品为立式小型折弯加工设备的三维设计成果，采用SolidWorks完成全参数化建模，整体结构分为下部柜体机架与上部折弯执行机构两大模块，建模过程中严格遵循机械设计公差规范，对每一处装配配合关系进行了完整定义，确保各运动部件无干涉、可实现预期动作。下部柜体采用薄钢板折弯焊接结构建模，表面赋予深绿色金属漆材质，柜体底部设计有四个可调支撑脚，用于设备安装时的水平调节，柜体内部预留了液压或气动动力元件的安装空间，建模时对柜体的钣金折弯圆角、焊接接缝细节都做了还原，提升模型的真实感。上部执行机构为设备核心功能部分，包含双侧对称布置的水平进给组件、中部折弯成型辊轴组件、上部压合定位组件，各部件分别赋予不同材质：传动丝杆采用调质钢材质表现金属光泽，辊轴表面做镀铬亮面处理，滑动导轨赋予淬火钢的磨砂金属质感，操作手轮采用铸铁材质搭配防滑纹理。设计思路围绕小型钣金件的小批量折弯加工需求展开，整体结构紧凑占地面积小，双侧进给结构可适配不同宽度的待加工工件，上部压合组件可在折弯过程中固定工件位置避免偏移，中部辊轴结构可实现圆弧类折弯成型，相比大型折弯设备更适配小型加工场景的灵活使用需求。渲染阶段采用工作室均匀布光，对金属材质的反射、粗糙度参数做了反复调试，既清晰展现设备的整体外观轮廓，也能清晰呈现各部件的装配关系与结构细节，所有零件模型均保留完整建模特征树，可根据实际加工需求修改参数调整设备规格，也可用于设备装配教学、加工方案演示等场景。
