工业级大尺寸高精度CoreXY架构FDM打印设备

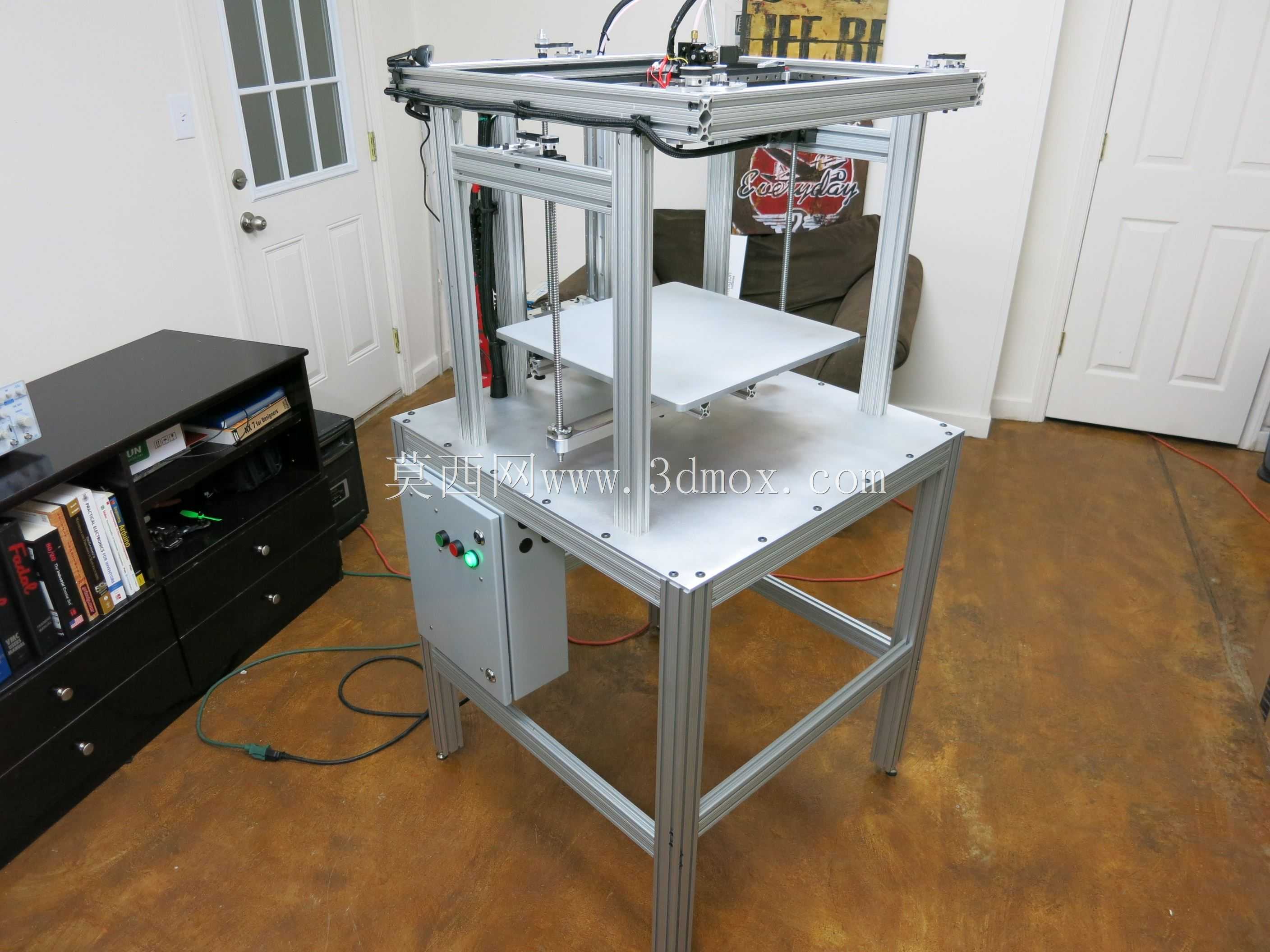

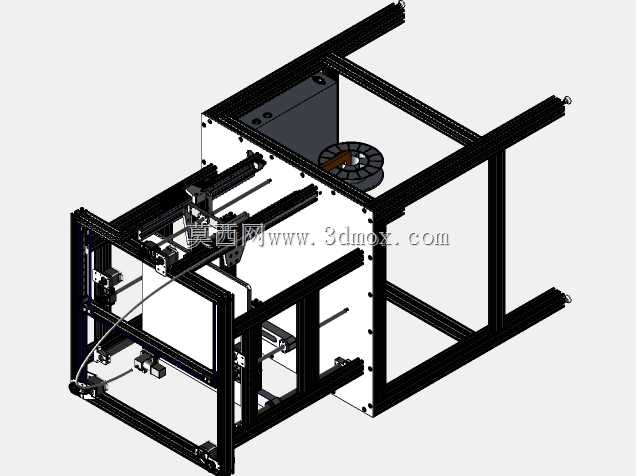

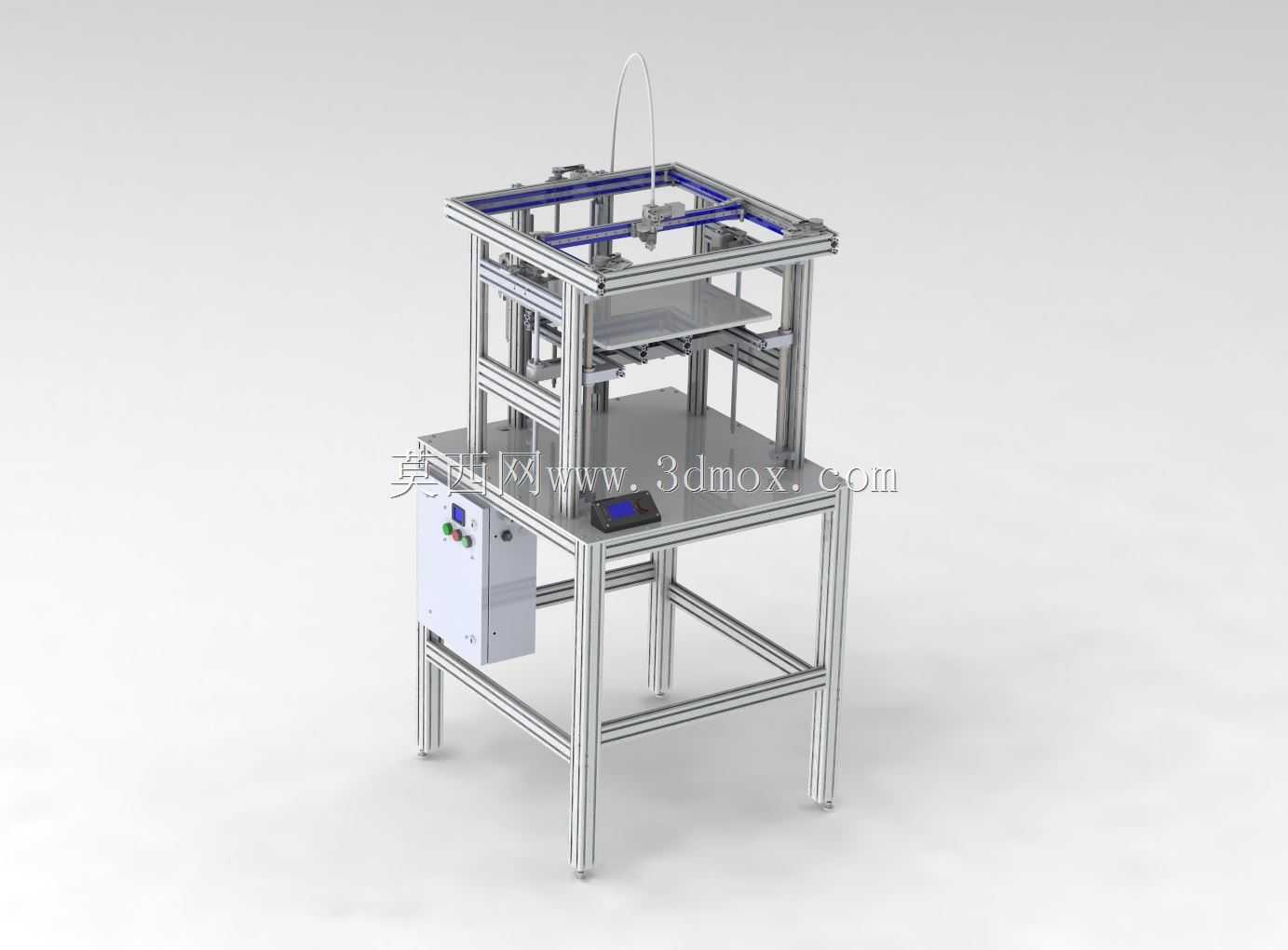

这款CoreXY架构的FDM打印设备，主要面向工业级大尺寸制件的熔融沉积成型场景，可覆盖手板打样、小批量功能件试制、工装夹具定制、工业设计原型验证等多类生产研发需求，适配PLA、ABS、PETG、PC等多类工程级打印耗材，能够满足制造业研发环节、文创产品开发、教学实训基地等多场景的大尺寸制件打印需求，解决普通桌面级打印机成型尺寸不足、结构刚性差、长时间打印精度漂移的痛点。设备整体采用全铝型材搭建框架结构，铝型材本身具备轻量化、高刚性、易组装调整的特性，框架连接处采用高精度数控加工的连接件配合紧固螺栓锁合，整体机架抗形变能力强，能够在长时间高速打印过程中保持结构稳定性，避免因机架震颤导致的打印层纹错位、制件尺寸超差问题。设备下部采用独立立式工业控制柜布局，将电源、主控板、驱动模块、散热组件等电气元件全部集成在封闭柜体内，既可以隔绝打印区域的粉尘、耗材碎屑侵入电气部件，提升设备运行可靠性，也方便后期的线路检修与部件更换，控制柜侧面设置有操作按钮、状态指示灯与触控显示屏，操作人员可站立完成参数设置、打印启停、状态监控等操作，符合工业场景的人机交互习惯。上部打印区域采用CoreXY运动结构，相较于传统的笛卡尔结构，CoreXY架构通过两组同步带协同传动实现XY轴的平面运动，运动部件重量更轻，可实现更高的打印速度与更快的加速度响应，同时运动过程中惯性更小，能够有效降低高速运动带来的位置偏差，提升打印精度。成型平台采用高精度直线导轨导向搭配Z轴丝杆传动，保证平台升降过程的平稳性与垂直度，避免Z轴层厚不均的问题，平台可适配不同类型的热床组件，满足不同耗材的加热附着需求。设备整体采用立式落地结构，底部框架预留了充足的安装固定空间，可直接放置在车间地面或专用工作台面上，安装时无需额外搭建复杂支架，设备的走线全部沿铝型材槽内布置，外观整洁同时避免线路剐蹭运动部件，所有运动部件的安装基准面都经过数控精加工，装配公差控制在极小范围内，保证各轴的运动平行度与垂直度，从结构基础上保障大尺寸制件的打印精度，可实现大尺寸制件的一次性整体打印，无需拆分拼接，避免拼接带来的强度下降与装配误差问题。
