NPTF12牙14层气动快插接头结构设计

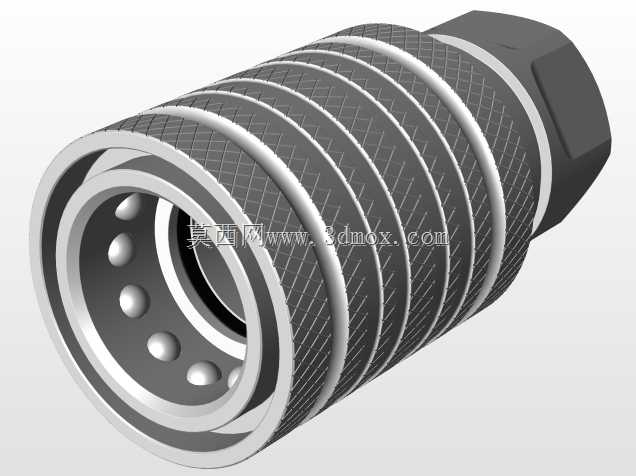

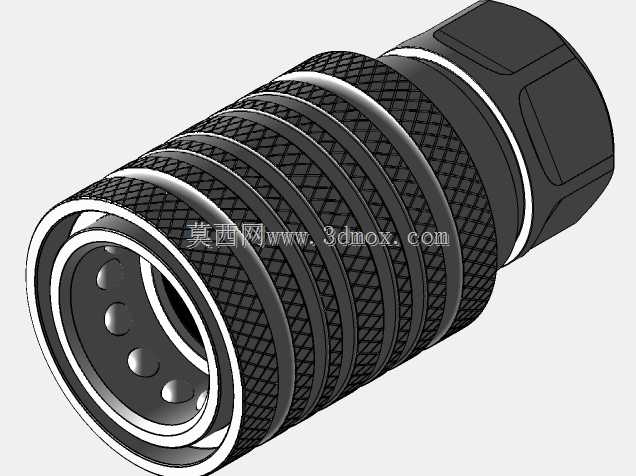

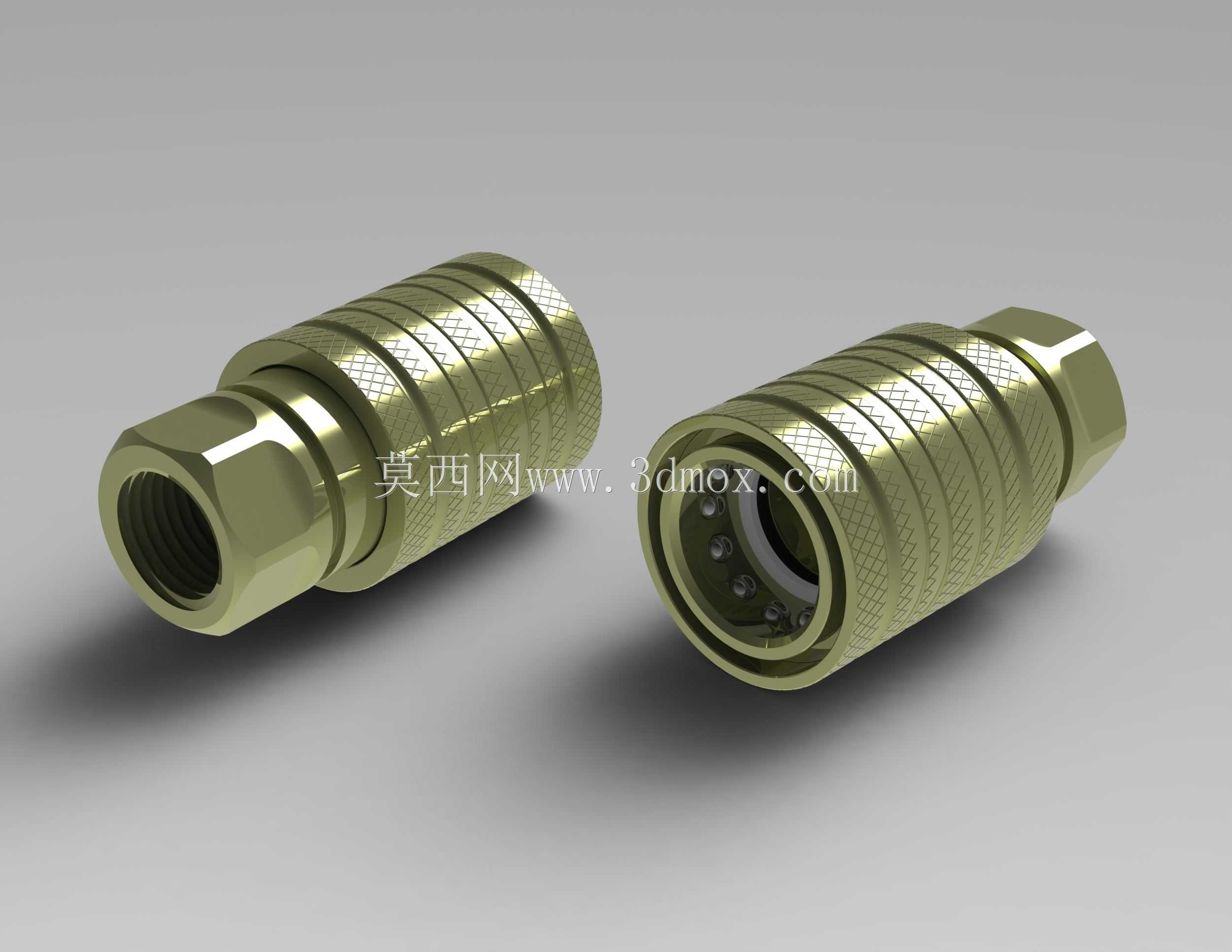

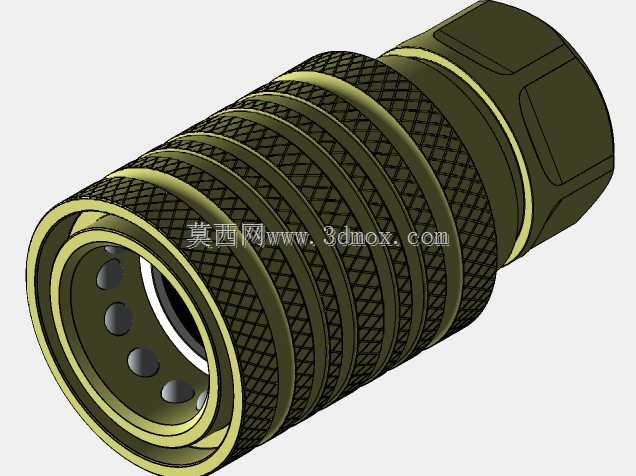

这款快插式管路接头主要面向气动、低压流体输送场景设计，广泛应用在工业自动化生产线气路搭建、小型液压设备管路连接、气动工具接驳、实验室流体管路布设等场景中，能够实现管路的快速对接与断开，无需额外工具辅助即可完成操作，大幅降低管路拆装的时间成本，适合需要频繁更换管路接驳端、定期维护管路通路的作业环境。接头采用公母对插的配对结构设计，母端内置自锁式钢珠锁紧结构，插入公端后钢珠自动卡入公端的环形锁止槽内，可承受常规工况下的管路拉拽力，避免管路带压工作时出现接头意外脱开的问题；接头外表面设计有菱形滚花纹理，在手动插拔操作时能够增大手部与接头表面的摩擦力，即使手上沾有少量油污、切削液也能稳定施力，不会出现打滑脱手的情况。接头的连接端采用NPTF锥管螺纹设计，螺纹牙型为12牙规格，螺纹段长度适配14层密封缠绕的安装边界，安装时配合生料带或密封胶即可实现干密封效果，无需额外加装密封垫片，能够有效避免螺纹连接处的渗漏问题，适配常规的英制锥管螺纹管路端口。整体外形采用阶梯式圆柱结构，接头主体外径从螺纹端到插接端逐步过渡，既保证了螺纹连接段的结构强度，也为内部的锁紧结构、密封胶圈预留了足够的安装空间，接头整体采用金属材质打造，表面做了镀镍钝化处理，具备一定的防锈、抗腐蚀能力，能够适配常规的压缩空气、低压液压油、清水等流体介质的输送需求。在设计过程中充分考虑了实际安装的操作空间，接头六角拧动段的对边尺寸符合常规扳手的操作规格，既可以用手预紧螺纹，也可以用开口扳手进行最终的紧固，不会因为外形设计导致扳手无法卡入拧动位置；公母端对插时带有明确的到位反馈，插到底后会发出轻微的卡扣声响，提示操作人员接头已经完成锁止，避免未插到位导致的介质泄漏问题。接头内部的密封件采用内嵌式安装结构，密封胶圈完全藏在接头内部的密封槽内，插拔过程中不会被管路端口刮蹭损伤，能够有效延长密封件的使用寿命，减少日常维护中更换密封件的频次，降低长期使用的维护成本。
