德尔福汽车连接器公母端子及密封塞组件

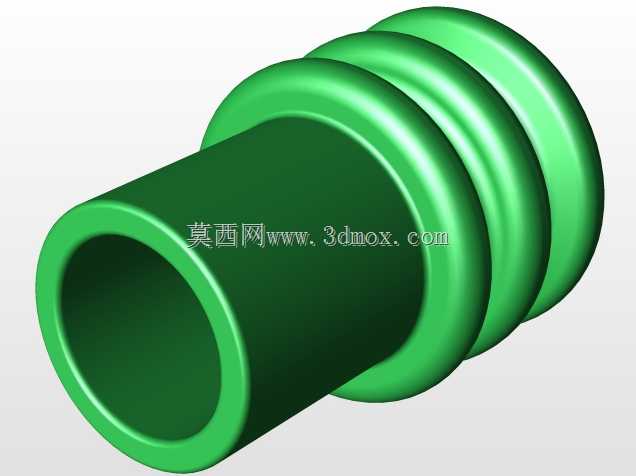

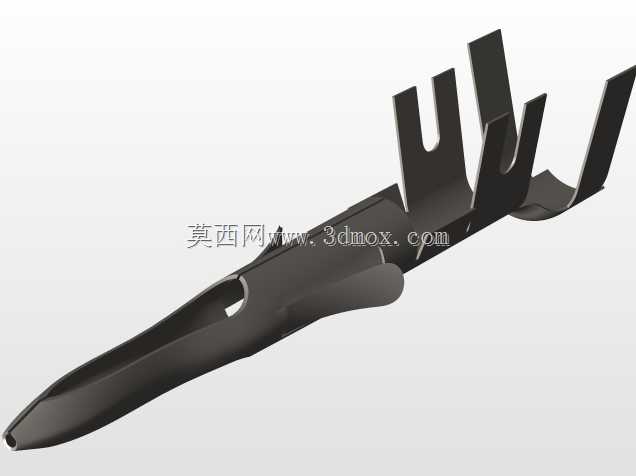

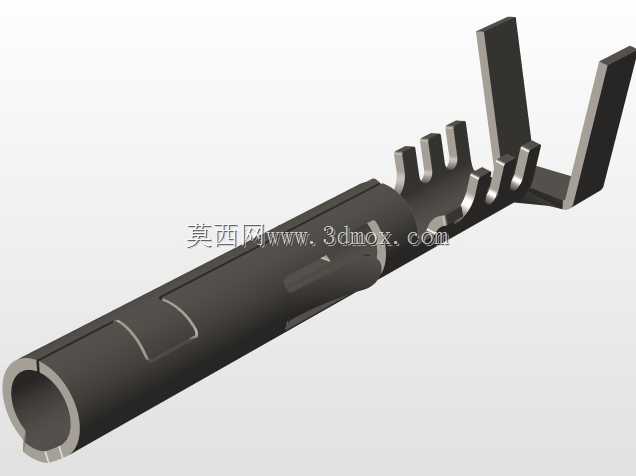

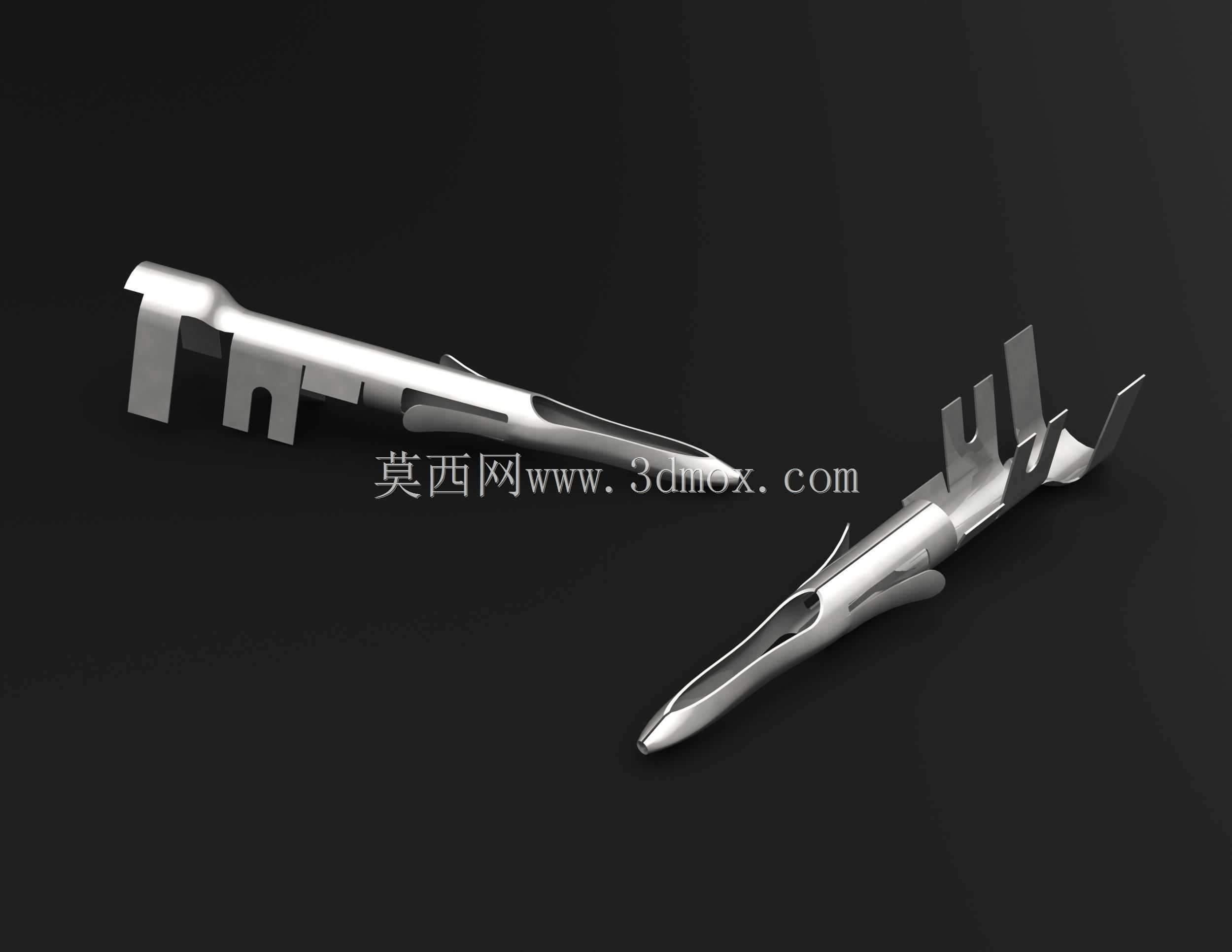

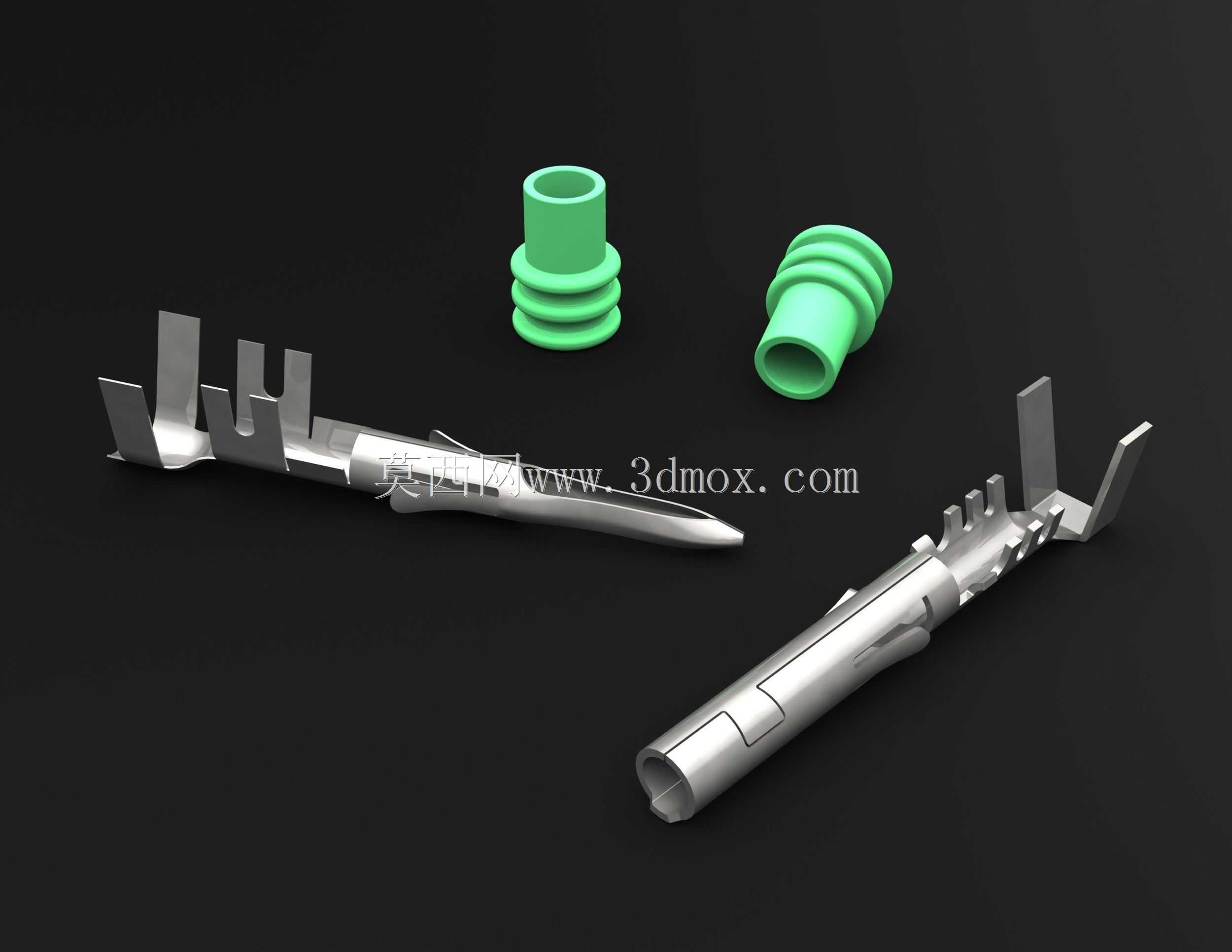

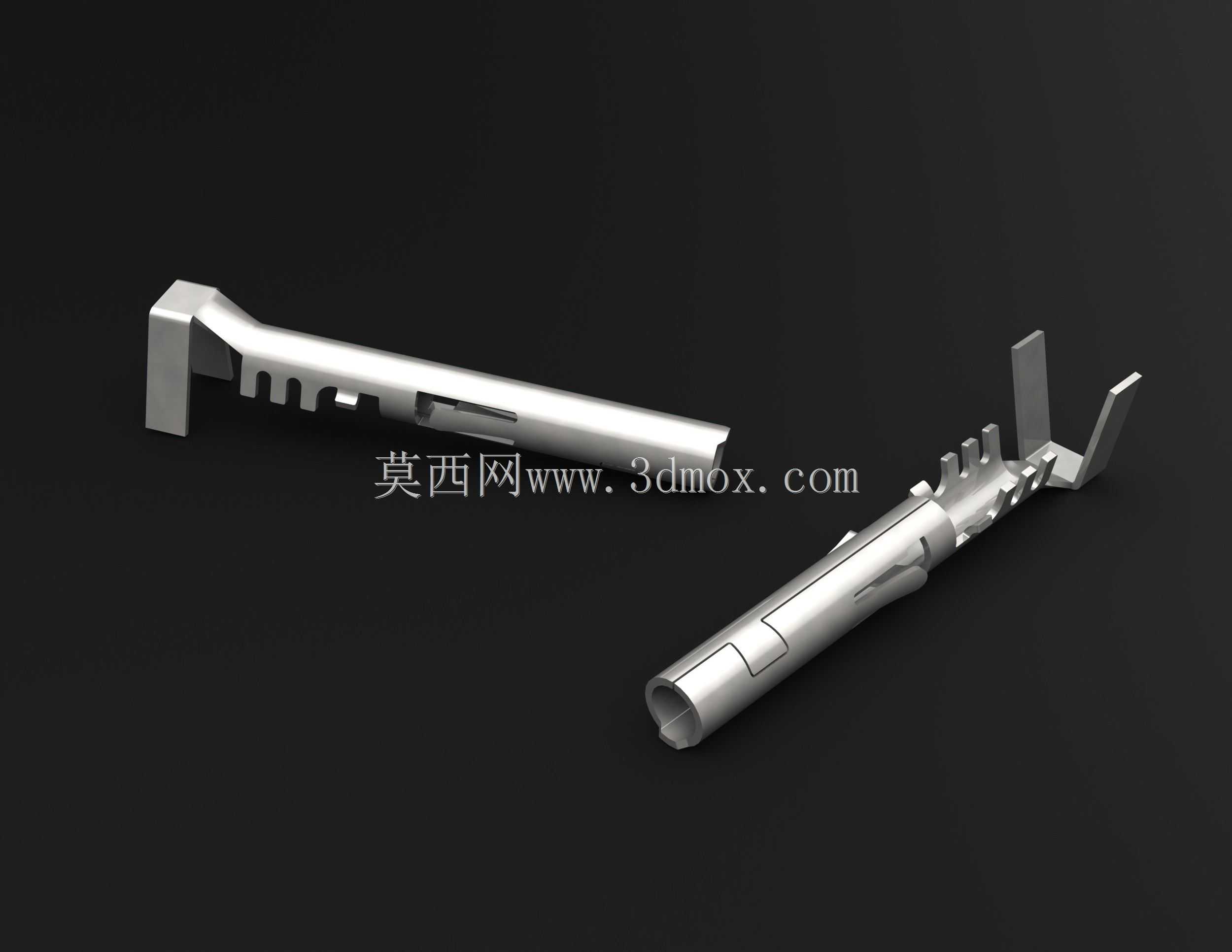

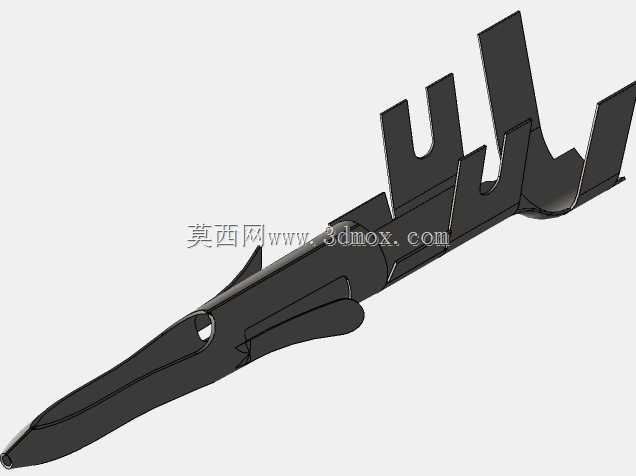

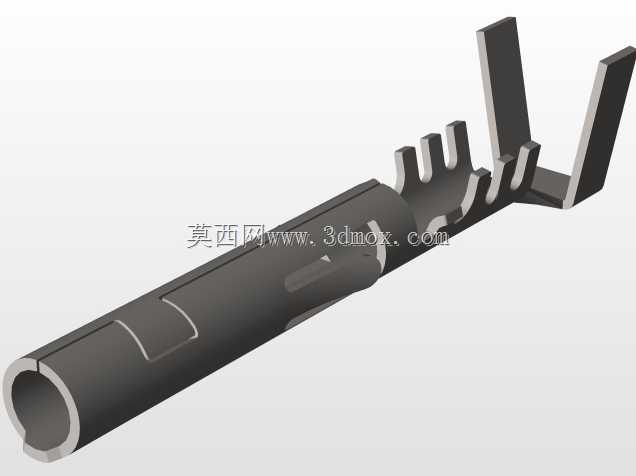

这套组件是汽车线束连接系统里的核心接触部件，主要应用在乘用车、商用车的整车线束回路中，承担不同线束段之间的电气导通、信号传输以及接口密封防护的作用，常见于发动机舱线束、车身控制线束、底盘传感线束的对接位置，适配德尔福标准的汽车连接器护套使用。公端插针采用冲压成型的铜合金基材，表面做镀锡处理，前端设计为渐进式导向尖头结构，插合过程中可以顺利对准母端插孔，避免插歪导致的接触件变形；插针尾部设置了多道压接翼结构，分别对应导线线芯与绝缘层的压接区域，压接后能同时保证导电接触的可靠性与导线抗拉扯能力，插针中部设计有弹性倒刺结构，装入连接器护套后可以卡入护套的定位卡槽内，防止使用过程中端子受拉扯退针，保障接触稳定性。母端插孔为圆筒式包络结构，内部设置有弹性接触簧片，公针插入后簧片会产生恒定的抱紧力，保证大电流通过时的接触电阻处于稳定区间，避免接触位置发热烧蚀，母端同样设置了尾部压接结构与护套定位倒刺，和公端的安装定位逻辑保持一致，适配同系列护套的安装尺寸。配套的绿色橡胶密封塞采用硅橡胶材质，设计有多道环形密封筋结构，装入连接器护套的线位后，密封筋会分别与护套内壁、导线外绝缘层形成过盈配合，阻断水汽、灰尘进入连接器接触腔的路径，满足发动机舱等涉水、多尘场景的IP67级防护要求，密封塞端部设计有导向锥面，方便装配时快速穿入护套孔位，不会出现橡胶卷边导致的密封失效问题。整套组件的安装边界完全匹配德尔福标准连接器的腔体尺寸，公母端子插合后的接触电阻低于1毫欧，适配0.5-2.5平方毫米的汽车导线压接，密封塞适配对应线径的导线外径，工作温度覆盖-40℃到125℃的车载环境要求，在车辆行驶产生的振动、温度交变环境下，仍能保持稳定的导通性能与密封性能，避免出现线束接触不良、信号中断、电路短路等故障，是汽车电气系统可靠运行的基础连接部件。
