Ultimaker2适配生物挤出打印头结构设计

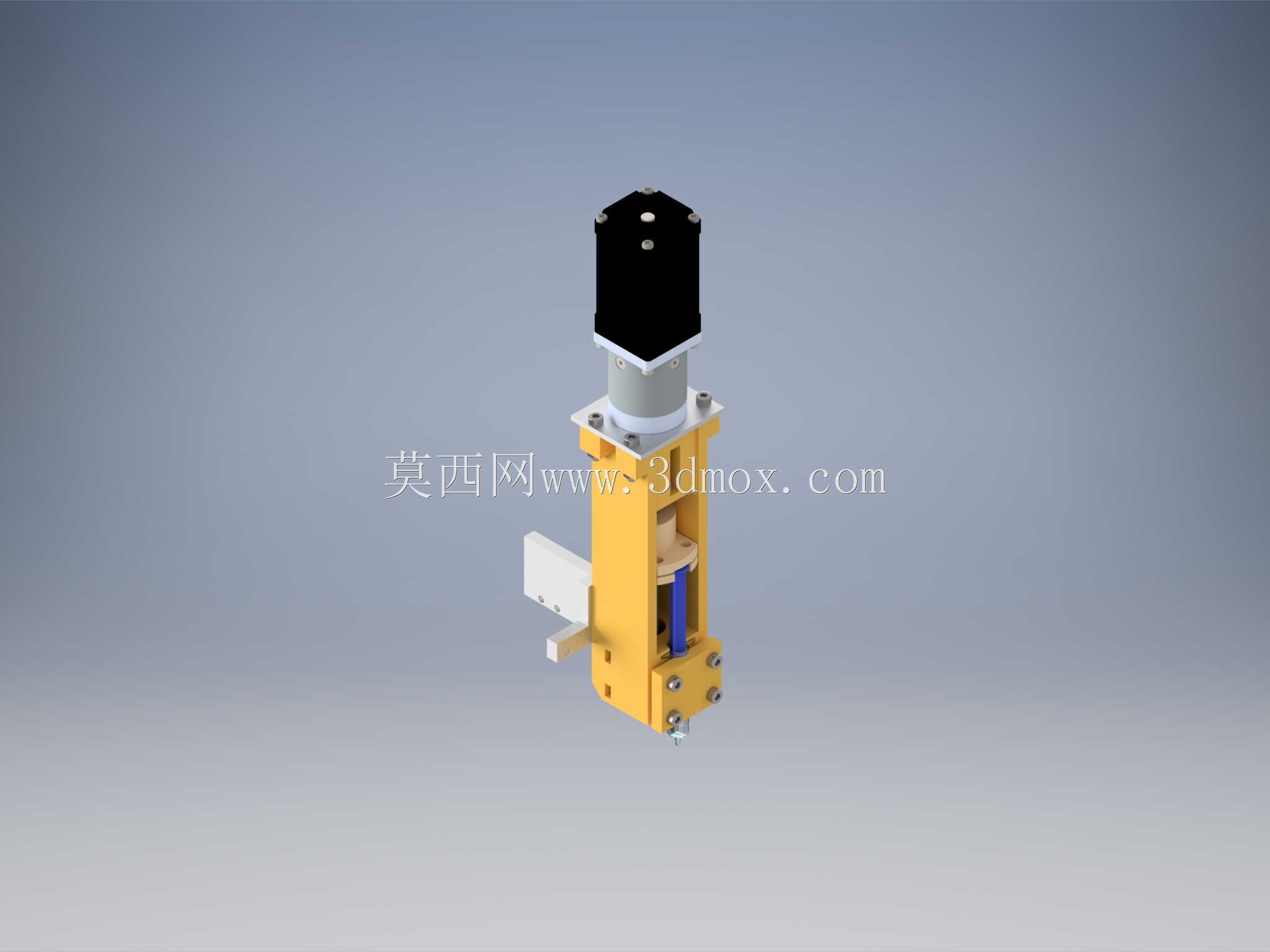

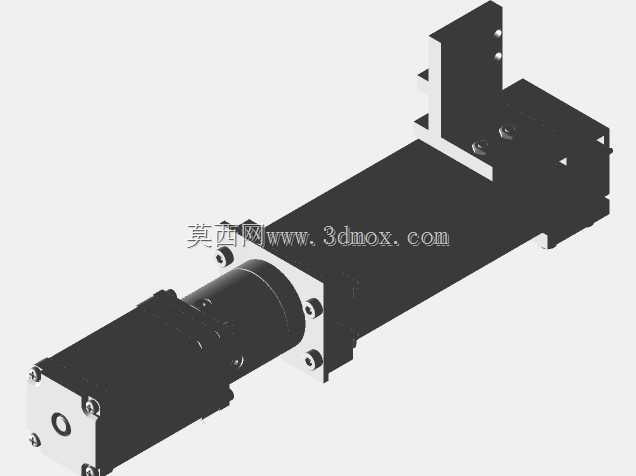

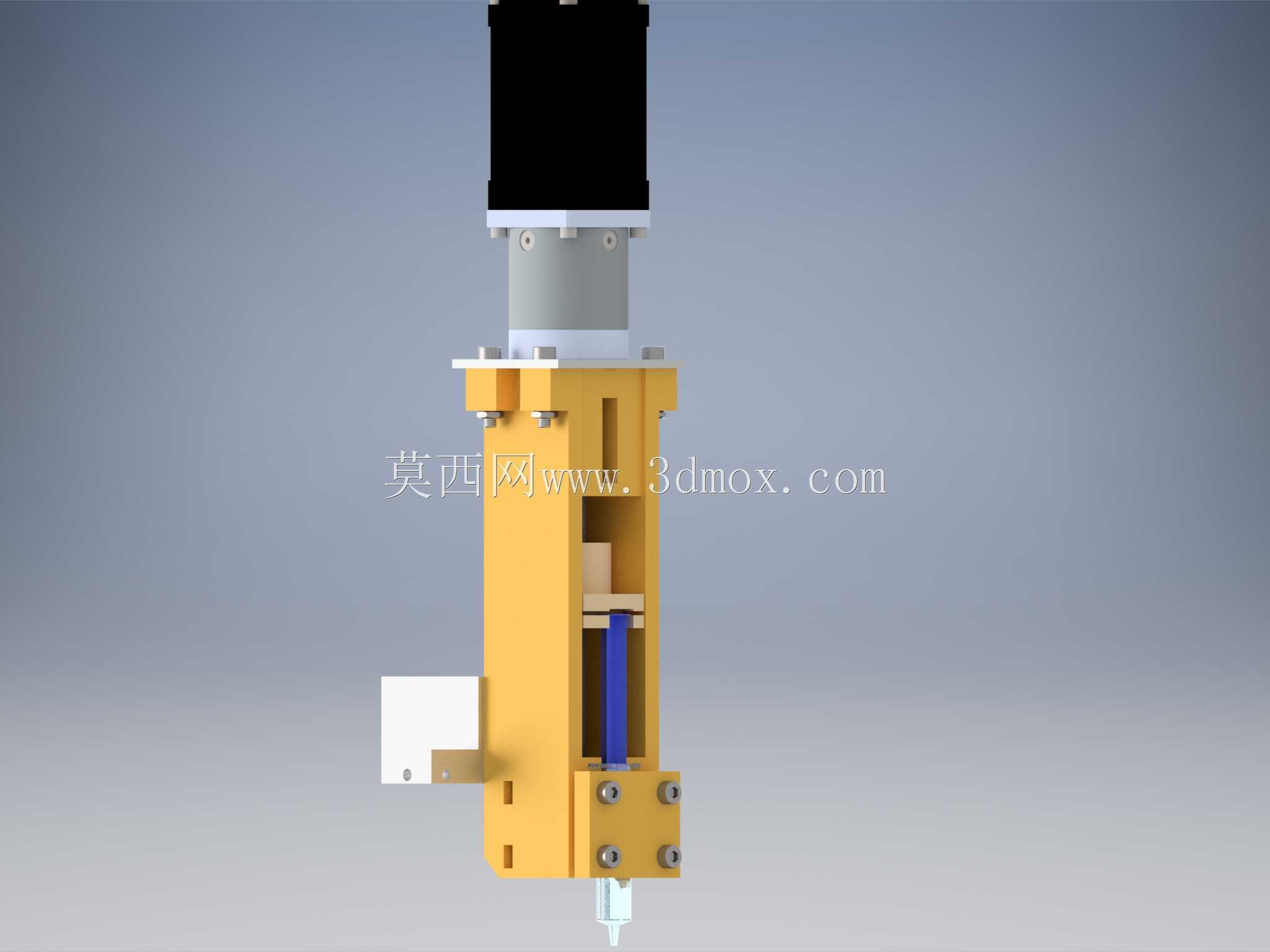

这款适配Ultimaker2机型的生物打印挤出头，主要面向桌面级FDM设备的生物材料打印拓展场景，可覆盖实验室水凝胶成型、生物支架制备、软质生物兼容材料挤出等细分使用需求，填补了普通桌面3D打印机无法适配低粘度生物耗材打印的功能空白。在实际使用过程中，该打印头可直接替换原有设备的标准挤出组件，无需对机身框架、运动导轨、控制线路做大规模改造，即可让常规桌面FDM设备具备生物材料打印能力，大幅降低生物3D打印的入门设备成本，适合高校教学实验、小型创客团队生物材料研发、个人DIY生物打印项目等场景使用。从功能特性来看，该打印头采用立式集成布局，上部预留标准步进电机安装位，通过内置的传动结构将电机旋转运动转化为推杆的直线进给运动，可精准控制生物耗材的挤出流量，避免低粘度耗材出现漏料、挤出不均的问题；中部设置独立的恒温腔室结构，可根据不同生物耗材的温度需求维持稳定的料筒温度，保证耗材始终处于适宜挤出的粘度区间，适配明胶、海藻酸钠、胶原等多种常见生物打印耗材；下部集成快拆式喷嘴结构，可根据打印精度需求更换不同口径的喷嘴，满足从粗径快速成型到细径高精度支架打印的不同需求，喷嘴位置预留了冷却风道接口，可外接风冷组件加速挤出耗材的固化成型，避免成型件出现坍塌变形。在设计思路上，整体结构优先考虑安装兼容性与使用维护便捷性，主体承力结构采用对称式布局，安装孔位完全匹配Ultimaker2原有挤出头的安装基准，安装时仅需对准原有安装位锁紧固定螺丝，接好电机控制线与温控线路即可完成装配；料筒采用侧装快换结构，更换耗材时无需拆解整体挤出头，仅需打开侧部固定卡扣即可取出料筒完成耗材更换或清洁操作，大幅降低日常维护的操作难度；所有传动部件均做了密封防护设计，避免生物耗材渗入传动结构造成卡滞，同时外露结构均做圆角处理，避免操作过程中划伤操作人员。从安装边界与尺寸来看，该打印头整体采用窄型立式设计，横向宽度控制在原有挤出头的尺寸范围内，安装后不会超出X轴运动的原有行程边界，不会干涉打印平台的正常升降与XY轴的运动范围，打印时喷嘴的对刀基准与原有挤出头保持一致，无需重新调整设备的Z轴零点参数，更换后可直接沿用原有设备的打印参数框架，仅需针对生物耗材的特性微调挤出流量与温度参数即可正常打印。整体结构在保证功能完整性的前提下尽可能压缩了整体重量，避免过重的挤出头增加X轴传动负载，影响设备长期运行的稳定性与运动精度。
