八针可堆叠PCB直插式连接插座结构设计

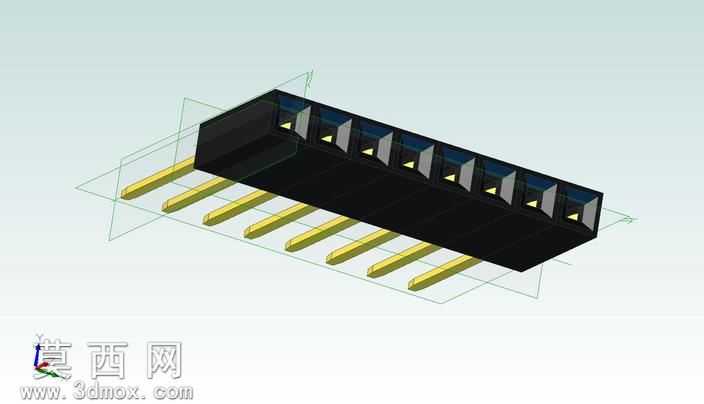

本作品为八针规格可堆叠PCB连接插座的三维结构设计，建模过程中严格遵循电子接插件通用尺寸规范，将插座整体外形控制为适配8x18.5mm安装空间的规格，可满足多块PCB板层叠插接的使用需求。建模阶段首先完成绝缘基座的主体结构搭建，采用耐高温绝缘工程塑料的材质设定，基座内部精准预留八个等间距的插针容纳腔，腔室侧壁设计有导向限位结构，可在插针对接时自动校正位置，避免插针弯折或接触不良的问题，同时基座外侧设置堆叠定位凸台与凹槽，多组插座层叠使用时可实现精准对位，不会出现偏移错位的情况。导电插针部分采用黄铜基材的材质设定，表面做镀锡防氧化处理，插针设计为直插式结构，针体长度、直径均符合PCB板通孔焊接的标准要求，插针与基座的结合部位设计有防脱倒刺结构，装配后插针可牢固固定在绝缘基座内，不会在插拔过程中出现松动脱出的问题。渲染阶段对不同材质做了区分处理，绝缘基座呈现哑光黑色工程塑料质感，导电插针呈现金属光泽，同时通过半透明辅助参考线展示了插座的安装对位基准，可直观呈现插针与PCB板孔位的对应关系。整体设计充分考虑了可堆叠使用的场景需求，相邻插座层叠后不会出现结构干涉，可实现多块PCB板之间的稳定电气连接，插针间距统一为标准2.54mm规格，可兼容常规Arduino扩展板等通用电子模块的插接需求，结构细节处做了插拔导向倒角处理，可降低插拔过程中的阻力，同时提升接插件的使用寿命，所有结构尺寸均经过公差校验，可满足批量生产加工的精度要求。
