高精度推力滚动轴承三维结构设计

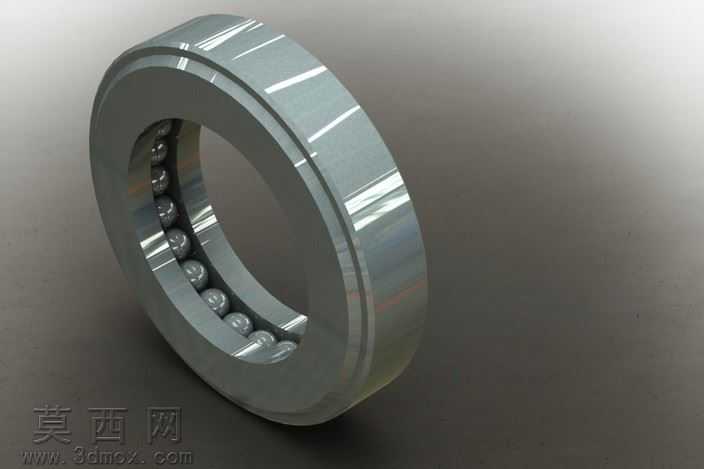

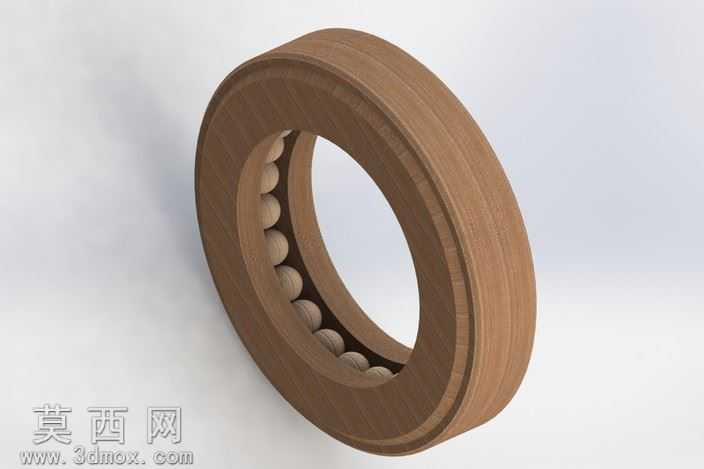

本推力轴承三维模型采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循推力轴承的实际结构尺寸规范，完整还原了推力轴承的核心组成结构，包含上下两片平行的环形轴圈、座圈，以及夹在两圈之间的保持架与滚动钢珠组件。建模阶段首先绘制轴承的基准回转轴线，通过旋转凸台命令生成轴圈与座圈的基体轮廓，对滚道位置进行精准的曲面切除，保证滚道曲率与钢珠球面完全贴合，确保后续装配时钢珠可在滚道内顺畅滚动无干涉。保持架部分采用环形阵列特征完成兜孔结构设计，每个兜孔的尺寸与钢珠直径匹配，预留合理的活动间隙，避免钢珠在运转过程中出现卡滞或脱落问题。所有钢珠通过圆周阵列命令均匀排布在保持架兜孔内，阵列数量与实际同规格推力轴承的钢珠数量一致，保证模型结构的真实性。材质与渲染阶段，针对轴承的金属材质特性，为轴圈、座圈与钢珠赋予高抛光铬钢材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原轴承钢表面光亮的金属质感与细微的加工纹理，保持架部分根据实际应用场景赋予冲压钢或铜合金材质，区分不同部件的材质视觉差异。场景搭建采用柔和的影棚布光，通过主光源、补光源与轮廓光的组合，突出轴承环形结构的曲面光影变化，清晰展现滚道、钢珠与保持架的装配层次，渲染输出的效果图可直观呈现轴承的整体外观与结构细节。设计过程中重点考量推力轴承的轴向承载特性，所有结构尺寸均符合通用机械零件的设计标准，各部件之间的装配间隙经过校验，既保证模型外观的写实度，也可用于机械结构演示、装配教学、产品展示等场景，模型同时兼容多款主流三维软件格式，可直接导入用于后续的装配仿真、工程出图或3D打印验证。
