三爪式齿轮拆卸拉拔工具结构设计

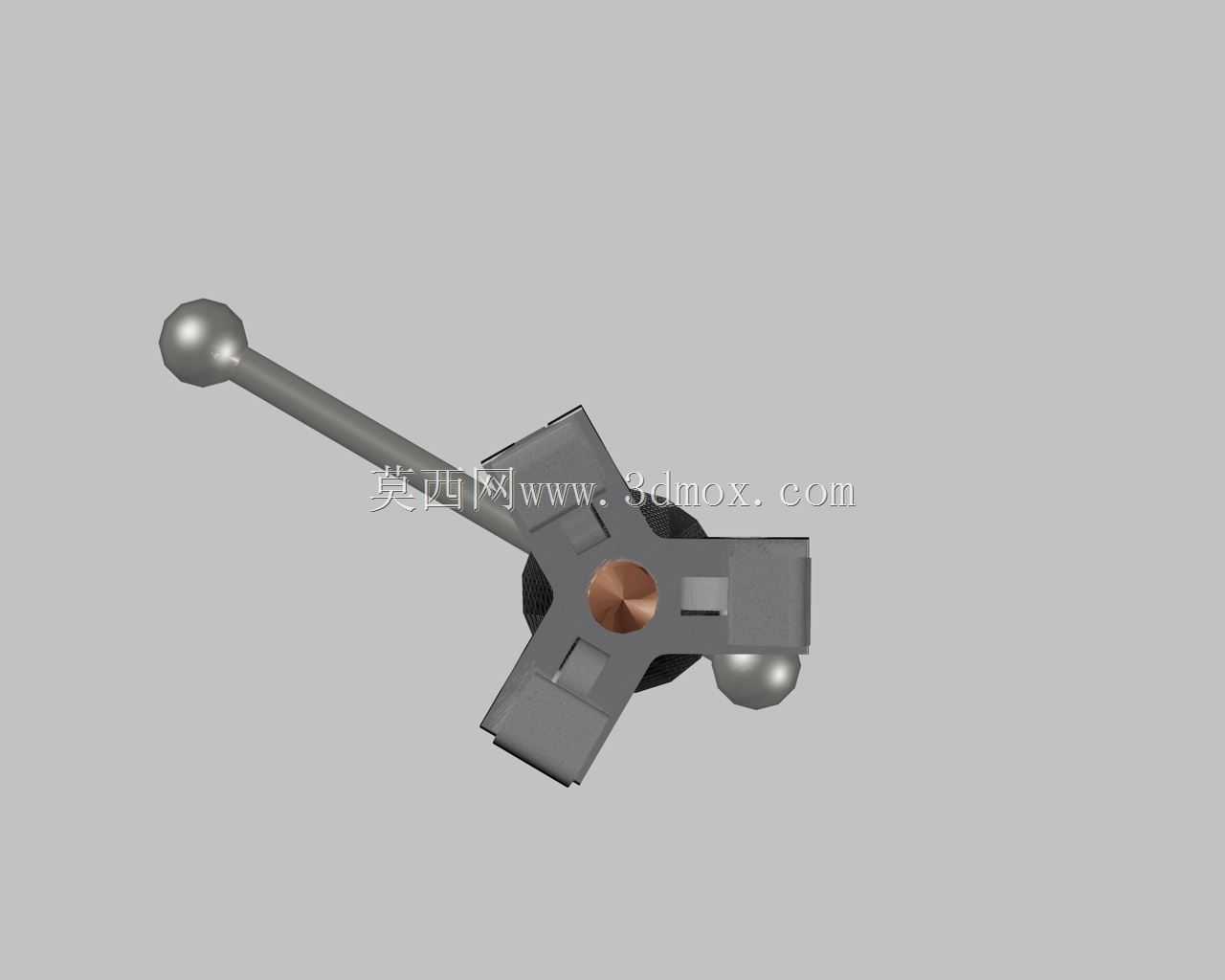

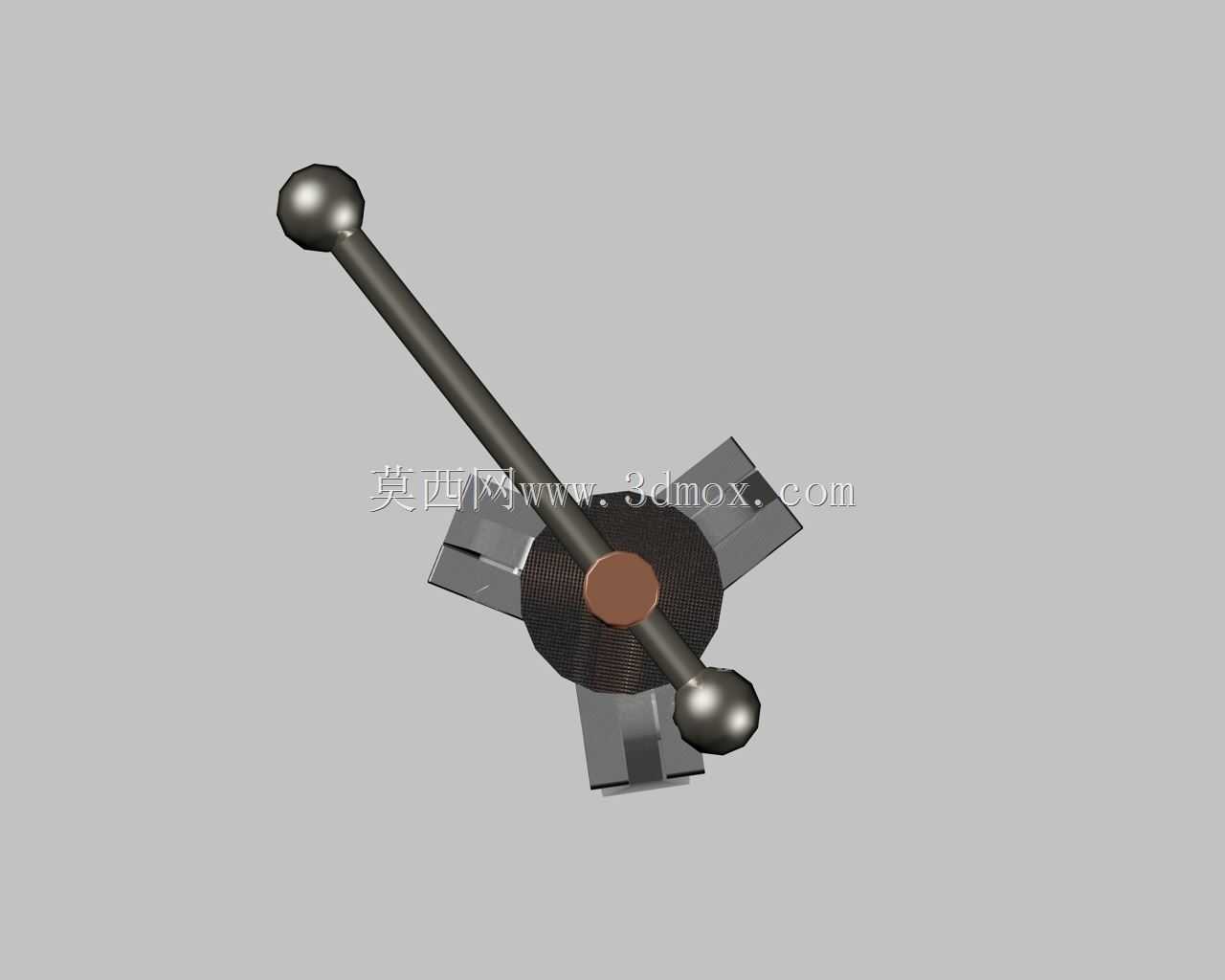

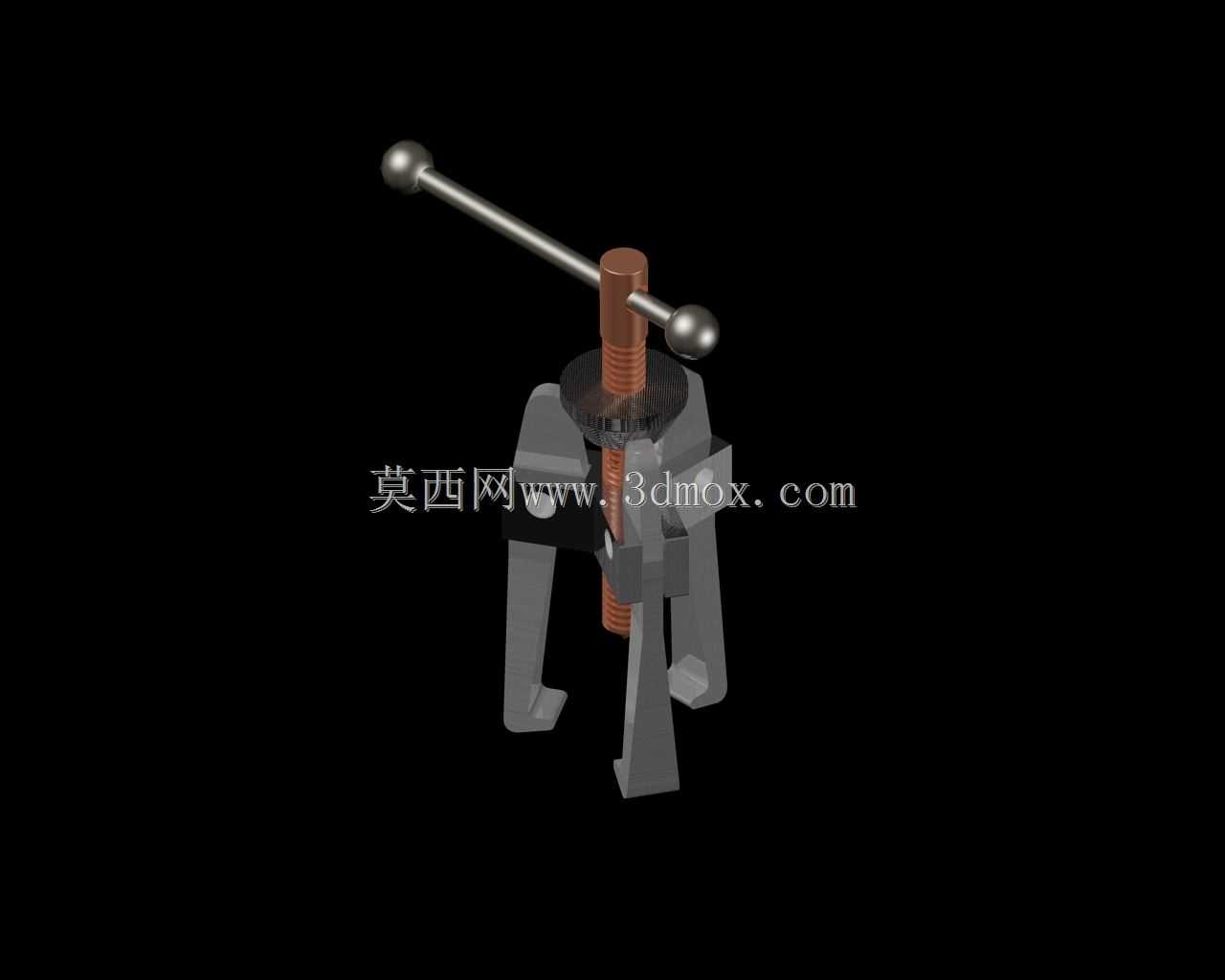

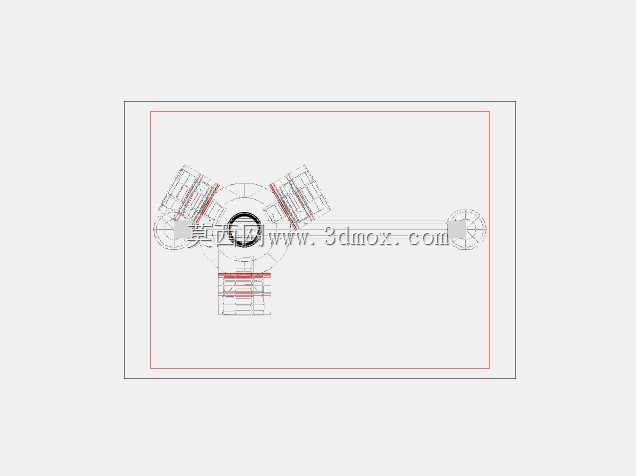

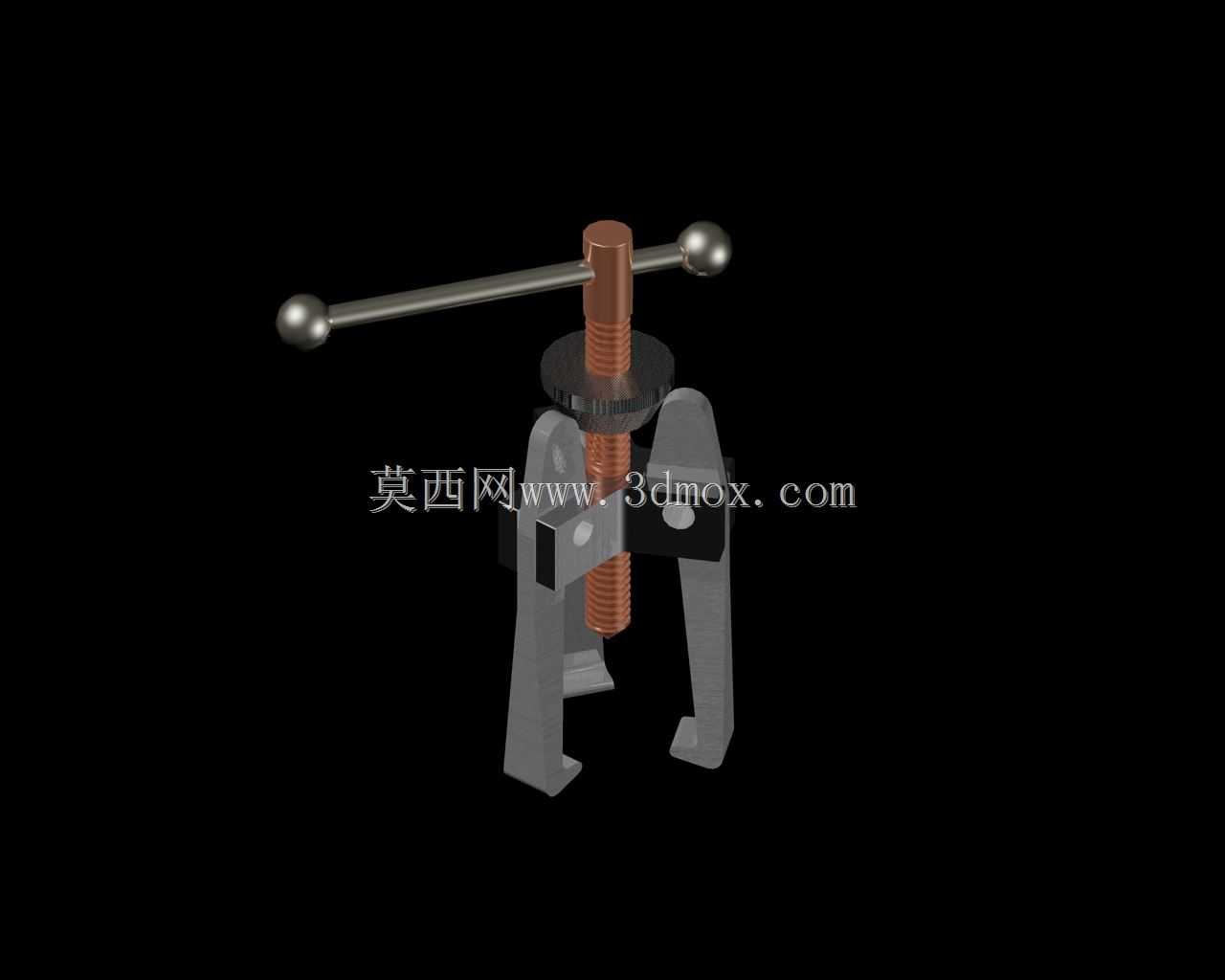

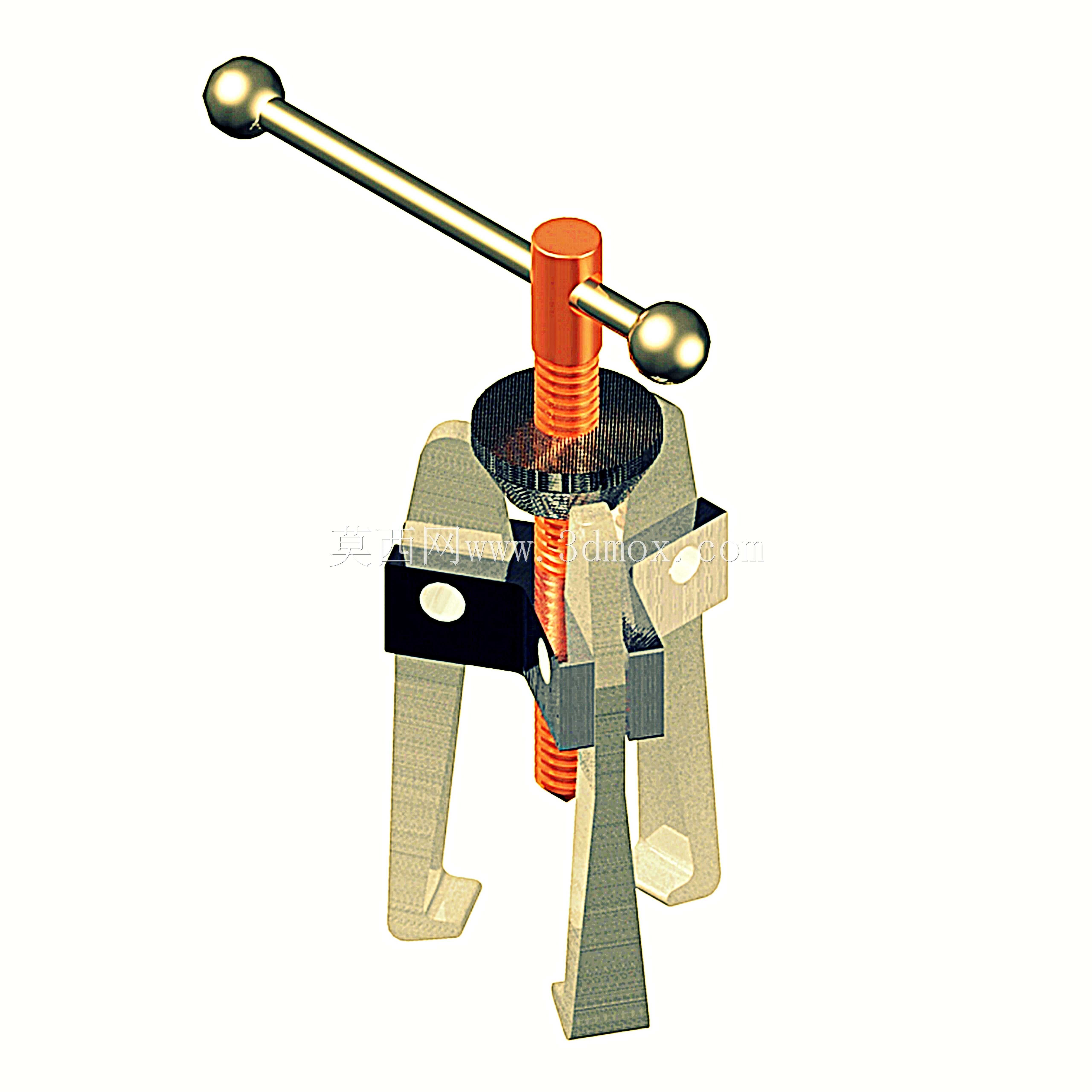

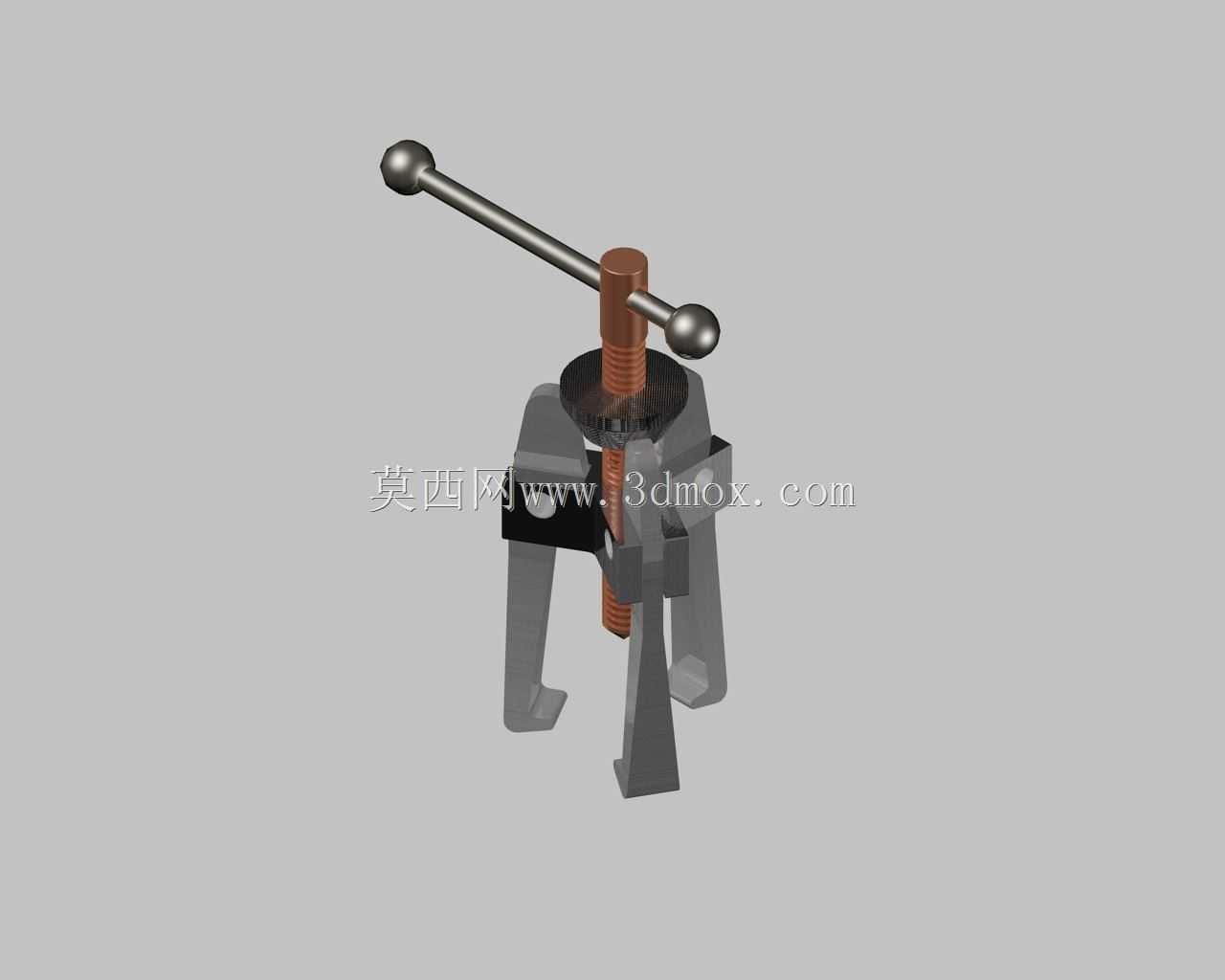

这款三爪齿轮拉拔工具是机械维修领域的专用拆装器具，主要应用于设备维保、机械装配、产线运维等场景，解决轴装齿轮、轴承、皮带轮等过盈配合零部件的拆卸难题，在机修车间、设备运维班组、农机维修站点、工业产线保障环节都有极高的使用频次，是机械维修人员必备的手动拆装工具之一。该工具的核心用途是在不损伤轴体、不破坏待拆齿轮本体的前提下，通过平稳的轴向施力，将紧配在轴端的齿轮等零件平稳拉出，替代传统撬砸、敲击的粗暴拆卸方式，大幅降低拆卸过程中零件报废、轴体变形的风险。从功能特性来看，这款拉拔器采用三爪同步夹持结构，三个卡爪可沿径向滑槽同步开合，能够适配不同直径的齿轮外圈，卡爪端部做了内勾式造型，可牢牢扣住齿轮背面的轮缘或台阶面，避免施力过程中滑脱；中心施压螺杆采用梯形传动螺纹，传动效率高、自锁性能好，转动施力时扭矩传递平稳，不会出现施力卡顿、回退的问题；螺杆顶端配置横向加力杆，两端带球形握持端头，既方便操作人员双手施加旋转扭矩，也能避免加力过程中手部滑脱，螺杆底端做了圆滑平头处理，与轴端中心孔接触时不会刮伤轴端定位面，保障轴体的装配精度不受破坏。在设计思路上，这款拉拔器充分考虑了现场维修的实际工况：整体采用对称式结构布局，施力时三个卡爪的受力均匀，不会出现偏载导致的齿轮歪斜、卡滞问题；卡爪与主体架的连接采用铰接式结构，可根据待拆零件的厚度调整卡爪的开合角度，适配不同厚度的齿轮拆装需求；主体架采用高强度锻压结构，能够承受大扭矩下的结构载荷，避免施力过程中架体变形、断裂。从安装边界与尺寸适配来看，这款拉拔器的卡爪最大开合直径可覆盖常规中小模数齿轮的拆卸范围，中心螺杆的有效行程满足常规轴端齿轮的拉出距离需求，整体结构紧凑，既可以在开阔的设备外部空间操作，也能在部分半封闭的设备腔体内部完成拆装作业，使用时只需将三个卡爪扣住齿轮背面，旋转中心螺杆使其顶紧轴端中心孔，逐步转动加力杆即可平稳将齿轮从轴上拉出，针对过盈量较大的紧配齿轮，也可在施力加载后静置一段时间，让配合面产生微幅应力释放后再继续加载，避免瞬时载荷过大损坏零件。
