带安装耳矩形线束接插件壳体结构

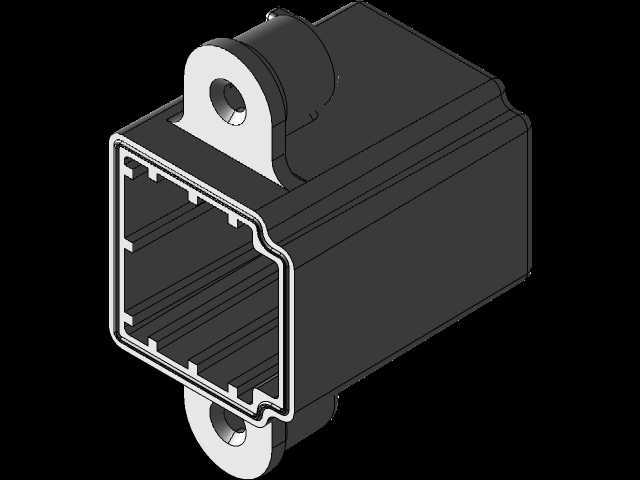

　　这款矩形接插件壳体是车载、工业电控系统中线束对接场景的常用结构件，日常在整车舱内线束分线、工控柜内信号线束接驳、设备外接电源接口位置都能见到这类结构的身影，核心作用是为内部导电插针提供绝缘防护与定位支撑，同时通过自身的安装结构实现接口在设备面板、支架上的可靠固定，避免线束拉扯导致的插针松脱、接触不良问题。从结构设计来看，壳体采用矩形框型主体，开口端内侧做了连续的阶梯卡槽结构，这些卡槽并非随意排布，而是对应配套胶芯、密封胶圈的安装位，装配时胶芯顺着卡槽推入即可完成周向定位，不需要额外做防呆标识就能避免胶芯装反，卡槽的台阶高度经过匹配，胶圈装入后能在对接时形成周向挤压密封，阻挡日常使用中的灰尘、溅水进入接插件内部，适配多数非浸水的户外、

　　舱内使用场景。壳体上下两端延伸出的带孔安装耳是整个结构的受力核心，安装耳的孔位做了沉台设计，装配时螺丝头可以完全沉入沉台内，不会突出耳片表面刮伤周边线束，耳片与主体连接位置做了大圆弧过渡，没有尖锐的应力集中角，能承受日常线束拉扯、设备振动带来的交变载荷，不会出现耳片根部断裂的问题。安装耳的中心距、孔径尺寸都适配行业通用的面板开孔规格，替换同规格接插件时不需要重新在安装面板上打孔，直接沿用原有安装位就能完成装配，降低设备改型的加工成本。壳体的外壁做了细微的竖向加强筋，这些筋条一方面提升了塑料壳体的整体刚性，避免注塑冷却过程中壳体侧壁出现收缩变形，另一方面在插拔对接时，筋条能增加手指与壳体的摩擦力，方便操作人员施力完成插拔动作，

　　不会因为外壁过于光滑出现打滑。壳体的内部空腔尺寸严格匹配对应位数的插针胶芯，侧壁厚度均匀，控制在2mm左右，既保证了壳体的结构强度，也不会因为壁厚过大导致注塑时出现缩痕、气泡等成型缺陷，适合采用通用工程塑料批量注塑生产。在实际选型使用时，需要注意安装耳的贴合面与壳体对接端面的垂直度公差，这个公差直接影响对接时公母头的同轴度，如果公差过大会导致插针错位、插接受力过大，甚至出现插针弯折的问题，建模时安装耳与主体的连接位置要做拔模斜度处理，方便注塑件脱模，同时开口端的卡槽边缘要做微小的倒角，避免装配胶芯时割伤胶圈、刮破胶芯的绝缘层。这类接插件壳体在设计时没有多余的冗余结构，所有的结构特征都服务于装配、固定、防护三个核心功能，

　　没有为了外观增加不必要的曲面造型，整体结构紧凑，占用安装空间小，适合在设备内部空间局促的位置布置，比如整车仪表台后方的线束对接、小型工控设备的侧面信号接口位置，都能通过两个安装螺丝快速完成固定，后期维护拆卸也十分方便，不需要拆解周边其他部件就能单独更换接插件。
