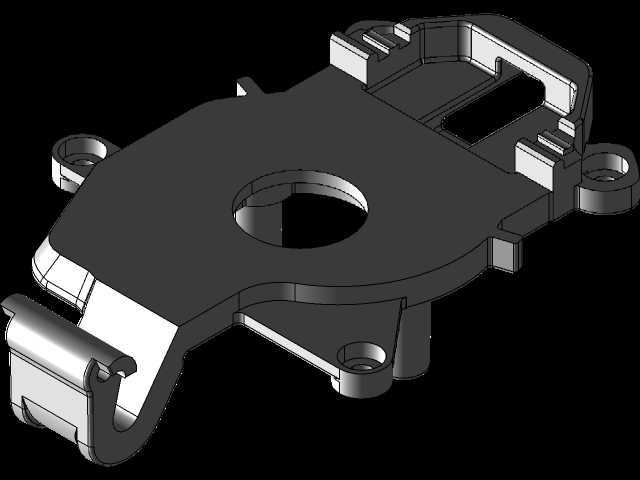

异形带卡扣安装位机械支撑固定基座

　　这款异形结构的支撑固定基座，在小型机电集成装配场景中应用十分广泛，常见于车载电控模块安装、小型传感组件固定、便携设备内部结构承载等工况，主要作用是为核心功能元件提供稳定的安装基准，同时通过自身的结构设计实现快速卡装定位，减少装配环节的紧固件使用量，提升整机组装的效率。从结构设计逻辑来看，基座主体采用一体化成型思路，中部预留的大尺寸通孔是核心功能元件的穿装位，可容纳转轴、线束接头或者感应探头穿过，通孔周边做了加厚凸台处理，避免长期受力后出现孔位变形，保证核心元件的同轴度安装精度。基座两侧分布的带孔安装耳是与外部机架连接的固定点位，耳片处做了下沉式沉孔设计，装配时螺丝头部可以完全埋入沉孔内，不会突出基座表面干涉其他周边部件的安装，沉孔的深度经过精准核算，既能保证螺丝的锁紧行程足够，又不会因为过深导致基座主体壁厚不足影响结构强度。

　　基座一侧延伸出的弹性卡扣结构是整个零件的设计亮点，卡扣的悬臂长度、卡扣头的导向斜面角度都经过受力校核，装配时顺着导向斜面推入即可实现与配对卡槽的自动卡合，拆卸时只需轻压卡扣尾部的解锁位就能顺利分离，不需要额外工具，非常适合需要频繁拆装维护的模组化设备场景。卡扣与主体连接的根部做了圆弧过渡处理，避免应力集中导致卡扣反复弯折后出现断裂，悬臂的厚度设计兼顾了弹性变形量和结构强度，既保证卡合后有足够的锁紧力不会松脱，又不会因为刚度过大导致装配阻力过高、甚至卡扣折断。

　　从安装边界来看，基座整体轮廓为非对称异形结构，设计时充分考虑了狭小装配空间内的避位需求，各个突出结构的位置都对应周边部件的空隙排布，没有多余的冗余结构，在保证结构强度的前提下尽可能压缩了整体占用空间。基座的底面为平整安装基准面，平面度公差控制在合理范围内，装配时可以与安装基板完全贴合，不会出现翘曲导致的安装应力，避免长期使用后基座变形影响内部元件的工作精度。基座上的各个加强筋排布也遵循受力传递路径，从安装耳位到中部承载区、再到卡扣延伸段，筋条的走向完全匹配受力方向，在不增加整体壁厚的前提下大幅提升了零件的抗扭、抗弯性能，即使在有持续振动的车载工况下，也不会出现结构共振松脱的问题。

　　在实际选型适配时，需要注意基座的安装孔位间距与目标机架的预留孔位匹配度，卡扣的卡合尺寸要与配对卡槽的尺寸公差适配，中部通孔的直径要满足待穿装元件的外径需求，同时要预留一定的间隙避免装配时出现卡滞。这款基座的结构设计充分考虑了注塑或者压铸成型的工艺可行性，所有侧壁都做了符合工艺要求的拔模斜度，没有倒扣结构无法脱模的问题，各个转角处的圆角处理既减少了应力集中，也能避免成型时出现尖角缺料的问题，适合批量生产加工，在各类小型机电产品的内部结构设计中，这类集成了固定、穿装、快卡功能的一体化基座，能够有效减少整机的零件数量，降低装配复杂度，同时提升整体结构的可靠性。
