大尺寸桌面级FDM熔融沉积3D打印设备结构

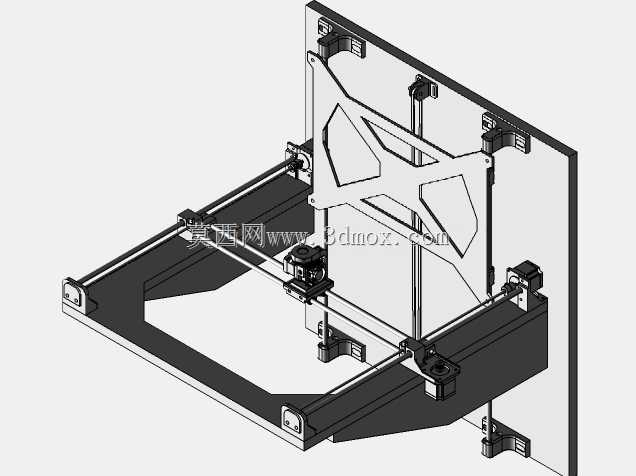

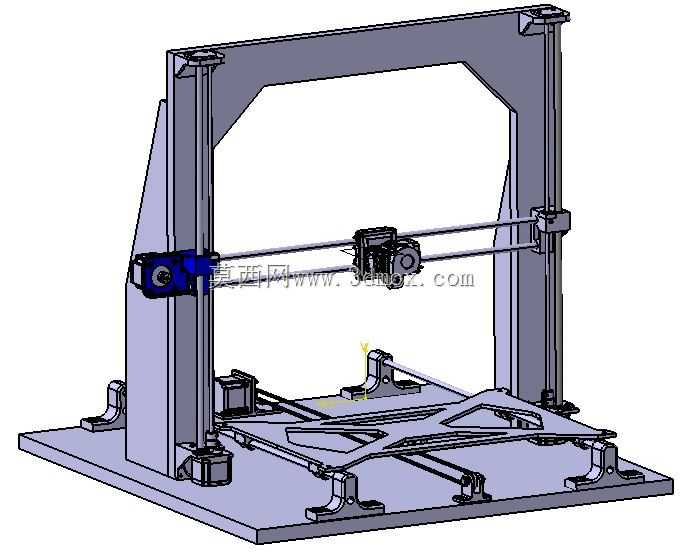

这款大尺寸桌面级3D打印设备，主要面向个人创客、小型工作室、校园创客空间以及中小批量定制加工场景使用，能够满足大尺寸创意模型、功能测试样件、定制化工装夹具、文创产品的打印制作需求，相比常规桌面级打印设备，其成型空间更大，可减少大件模型的拆分打印工序，降低拼接带来的精度损失与后期处理工作量。设备整体采用龙门式框架结构设计，底座为整块平整安装基板，为整套运动机构提供稳定的支撑基础，可有效降低高速运动过程中的机架晃动，提升打印过程的稳定性；两侧立式立柱搭配双Z轴传动导轨，配合X轴横向运动梁组成核心运动框架，X轴上搭载挤出打印头组件，可沿横梁做横向水平运动，打印平台安装在底座上方的Y轴传动机构上，可做纵向水平运动，配合Z轴的垂直升降运动，实现三维空间内的精准走位，完成熔融沉积成型的全流程动作。设备适配NEMA19规格步进电机作为各轴的动力输出元件，传动结构兼顾运动精度与负载能力，能够稳定支撑大尺寸打印过程中的长时间连续运行；设备上所有塑料结构件均支持自打印制作，使用者可根据自身需求对结构件进行迭代优化，也可在零件损耗时自行打印替换，大幅降低设备的后期维护成本。从安装边界来看，设备整体占地尺寸适配常规工作台面摆放，不需要额外预留过大的操作空间，机架的开放式设计既方便日常打印操作时的取件、调平、耗材更换，也便于使用者观察打印过程中的状态，及时处理翘边、断料等突发问题；大尺寸的成型平台可覆盖绝大多数个人与小型商用场景的打印尺寸需求，框架的加强结构设计能够抵消长行程运动带来的结构形变，保证大尺寸模型打印全程的位置精度，避免出现层纹偏移、尺寸超差等问题。整套运动机构的走线布局预留了充足的活动余量，不会在各轴往复运动过程中出现线缆拉扯、干涉的问题，挤出头的安装位兼容常规的E3D系列热端组件，使用者可根据打印耗材的类型更换对应的挤出组件，适配PLA、ABS、PETG等多种常见熔融沉积打印耗材，满足不同材质样件的制作需求。
