数控钢轨走行导向轮结构设计

　　做小型数控加工设备的走行轮组设计时，最先要考虑的就是轨道适配性与运行平顺性的平衡，这款走行轮是针对低成本桌面级数控雕刻、铣削设备的钢轨走行场景开发的，主要承担X轴或Y轴方向的负载承载与沿轨导向功能，替代传统高成本的进口直线导轨配套滚轮，用通用标准件组合实现同等精度下的走行需求。

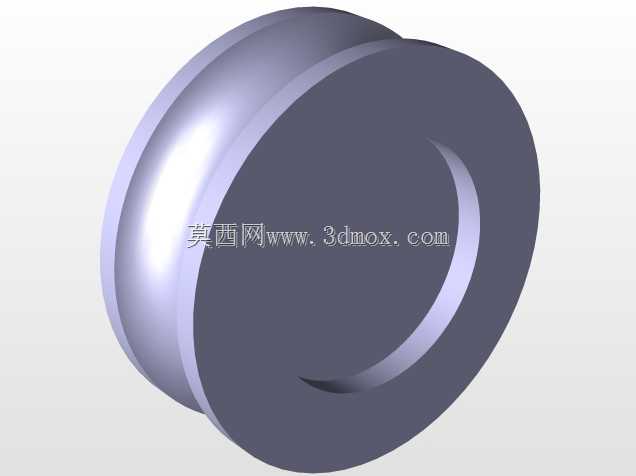

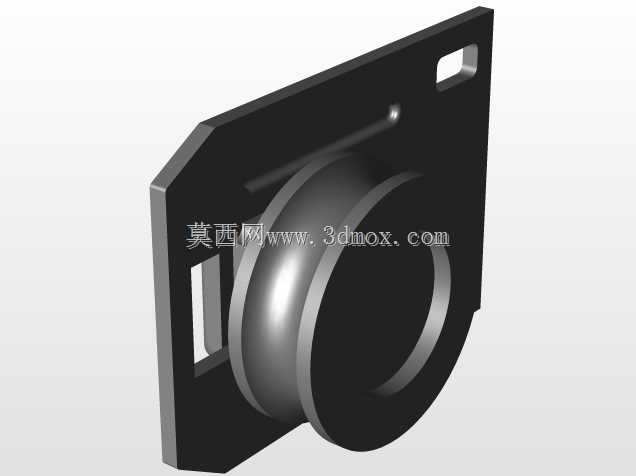

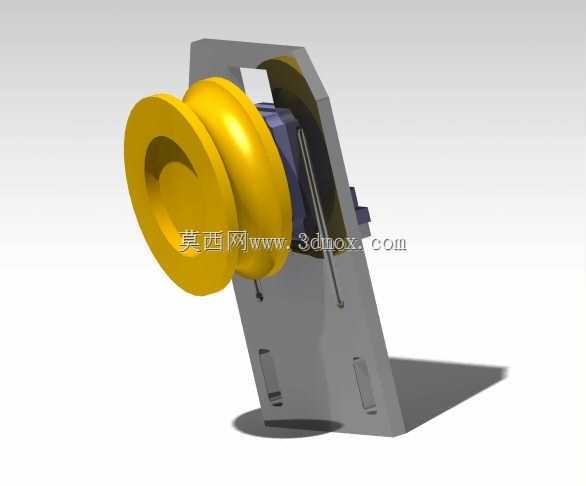

　　从实际使用场景来看，这类走行轮主要适配厚度1.5mm到2mm的冷轧钢轨，也就是桌面CNC设备常用的C型轨道或者平轨结构，轮体本身采用带圆弧过渡的踏面设计，踏面的圆弧半径比轨道接触边的圆角大0.2mm，既能保证轮轨接触时是线接触而非点接触，降低接触应力，又能在设备走行出现微小偏斜时自动找正，不会出现卡滞或者啃轨的问题。很多DIY类数控设备在组装时容易出现轨道平行度误差超标的问题，这种带自适配余量的踏面设计，能抵消0.5mm以内的平行度安装误差，降低组装调试的难度。

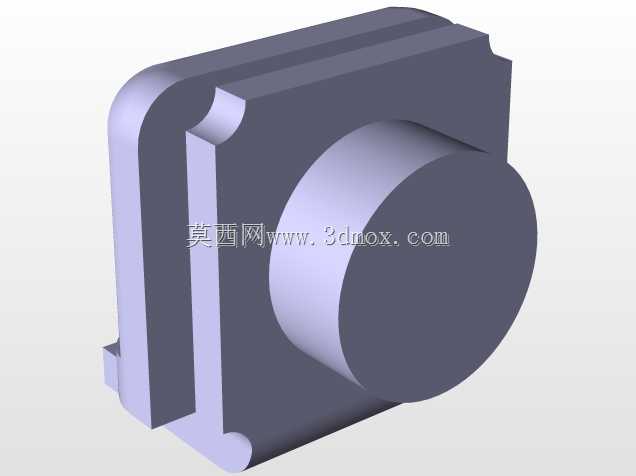

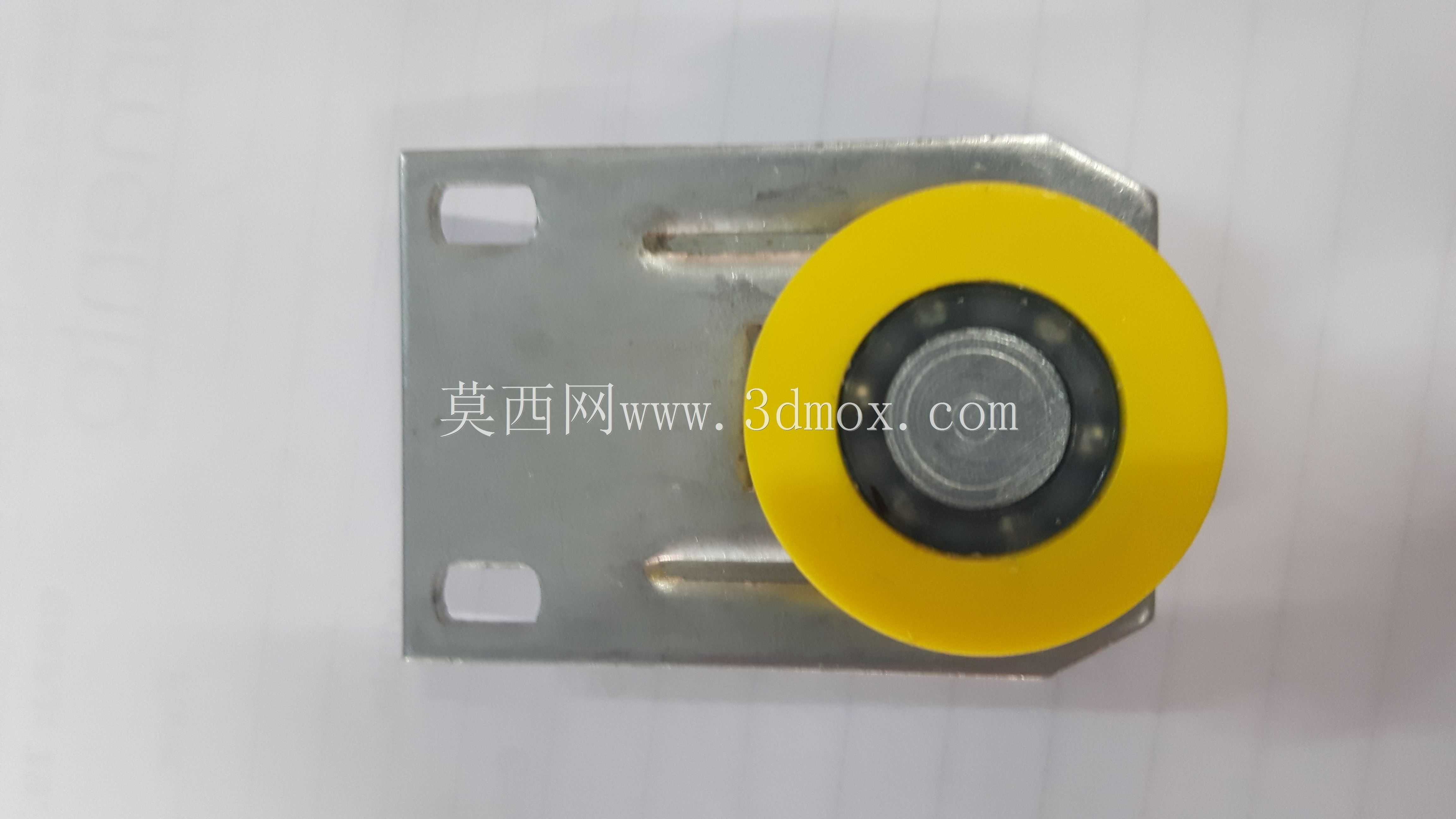

　　结构设计上，轮体核心采用标准深沟球轴承作为转动承载核心，轴承内圈通过台阶式销轴固定在安装支架上，销轴与支架的连接采用过盈配合加侧面顶丝锁紧的方式，避免设备高速往复走行时销轴出现转动松脱；轴承外圈直接包覆工程塑料轮面？不对，这款轮的外圈是金属轮缘加黄色耐磨衬层，衬层采用POM材质注塑成型，衬层与金属轮缘之间设计有周向的防滑卡槽，压装后不会出现衬层与金属基体相对滑动的问题，POM材质的摩擦系数低，自身具备一定的自润滑性，不用额外添加润滑脂就能在钢轨表面顺畅滑动，同时不会刮伤钢轨的镀锌表面，长期运行也不会出现锈蚀卡滞的问题。

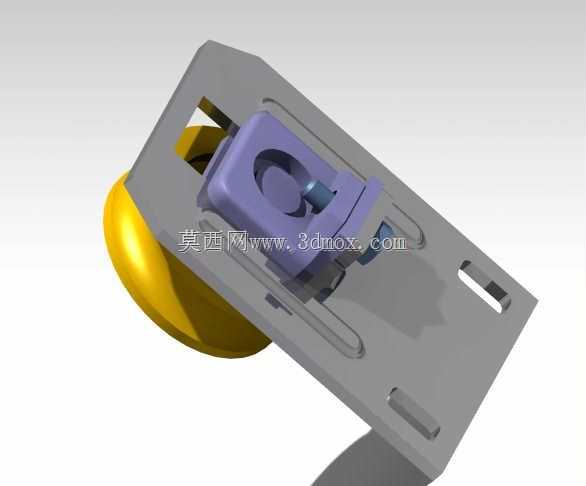

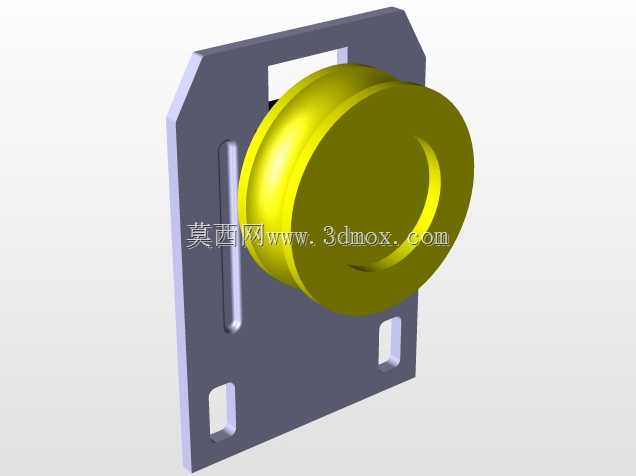

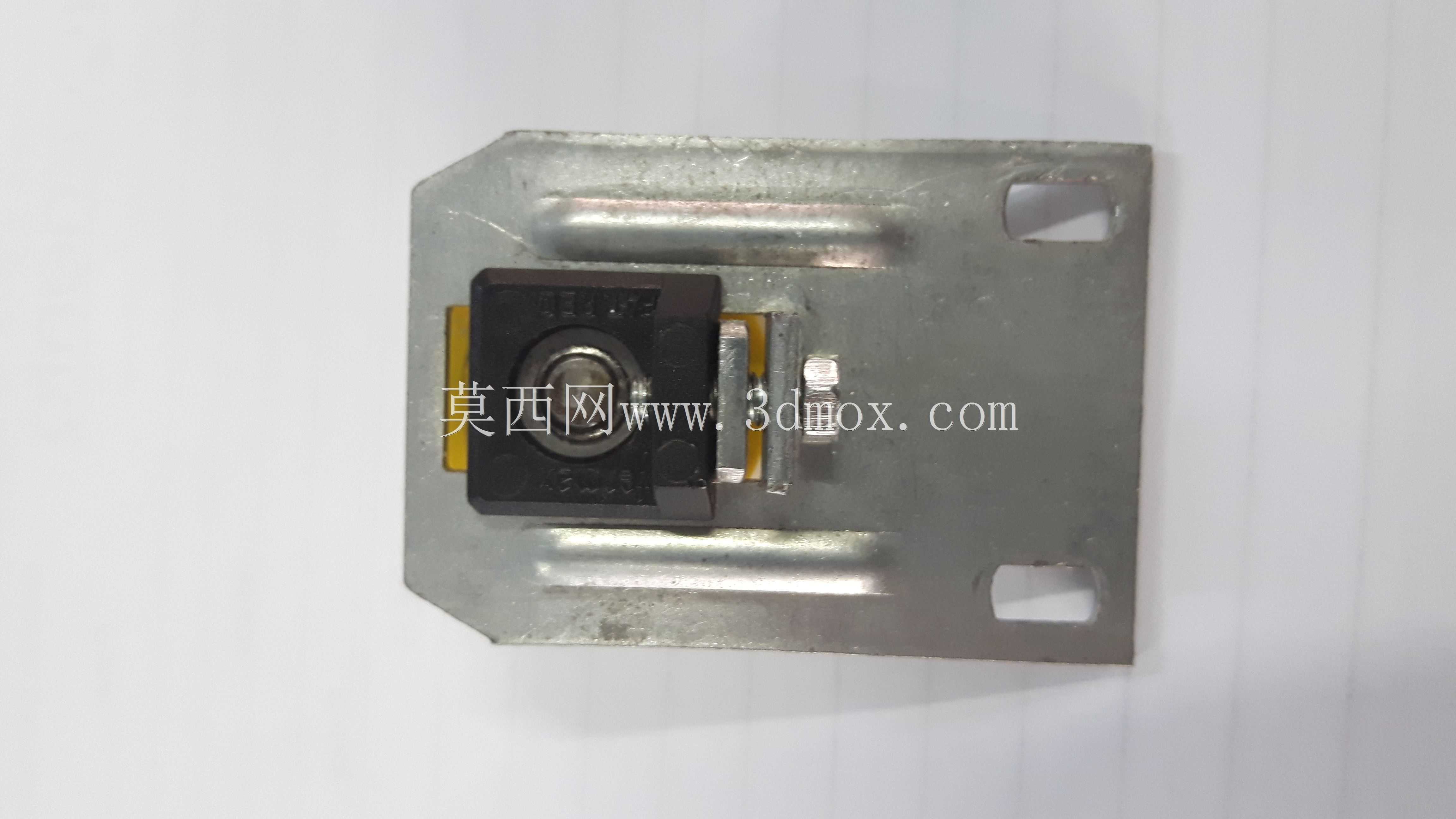

　　安装支架采用1.5mm厚的冷轧钢板冲压成型，支架上设计有两个长条形安装孔，孔的长度方向垂直于轨道走向，安装时可以通过调整固定螺栓在长孔中的位置，调整轮体与轨道侧面的预紧压力，预紧力调整到用手能转动轮体、沿轨道推动滑台没有明显旷量即可，这种可调式的安装结构，既能补偿轨道加工的尺寸误差，也能在衬层出现磨损后重新调整预紧，消除运行间隙，保证加工精度。支架的折弯边做了45度的倒角处理，避免安装时划伤操作人员，同时折弯边提升了支架的整体刚性，在承受10kg以内的侧向负载时不会出现支架变形的问题。

　　从尺寸边界来看，轮体的整体外径是28mm，宽度是12mm，安装支架的总高度是40mm，两个安装孔的中心距是20mm，适配M4的固定螺栓，安装后轮体突出支架底面的高度是8mm，刚好适配常用的2020铝型材框架的安装空间，不用额外加工让位槽就能直接固定在滑台的安装面上。轮体的转动阻力经过实测，在0.5N的水平推力下就能顺畅转动，往复运行1000次后阻力变化不超过10%，衬层的磨损量小于0.02mm，完全能满足桌面级数控设备每天8小时运行、使用寿命不低于2年的使用需求。

　　实际应用中，这类走行轮除了用在数控雕刻机、小型CNC铣削设备上，也能适配小型自动化滑台、3D打印机的运动轴、抽屉式重载导轨的走行支撑，只要是平轨或者C型轨的走行场景，负载在单轮15kg以内的工况都能适配。设计时特意没有采用一体化的注塑轮结构，而是用标准轴承加金属支架加耐磨衬层的分体结构，后期维护时只需要更换磨损的衬层或者轴承即可，不用整体更换轮组，进一步降低了设备的后期使用成本。很多爱好者自己搭建X-Carve类的数控设备时，经常会遇到走行轮精度不够、运行卡顿、磨损快的问题，这款结构的轮组就是针对这些痛点优化的，在控制成本的前提下，保证了走行精度与使用寿命，不需要高精度的加工设备就能生产组装，非常适合小批量制作或者DIY场景使用。轮体的黄色衬层除了耐磨的作用，也能作为磨损标识，当黄色衬层磨损到露出内部金属轮缘时，就提示需要更换衬层，不用拆解测量就能直观判断磨损状态，日常维护非常方便。
