宝可梦精灵球收纳成型模具结构设计

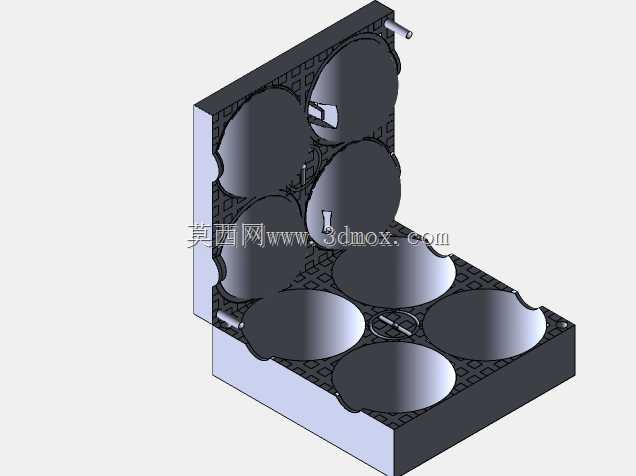

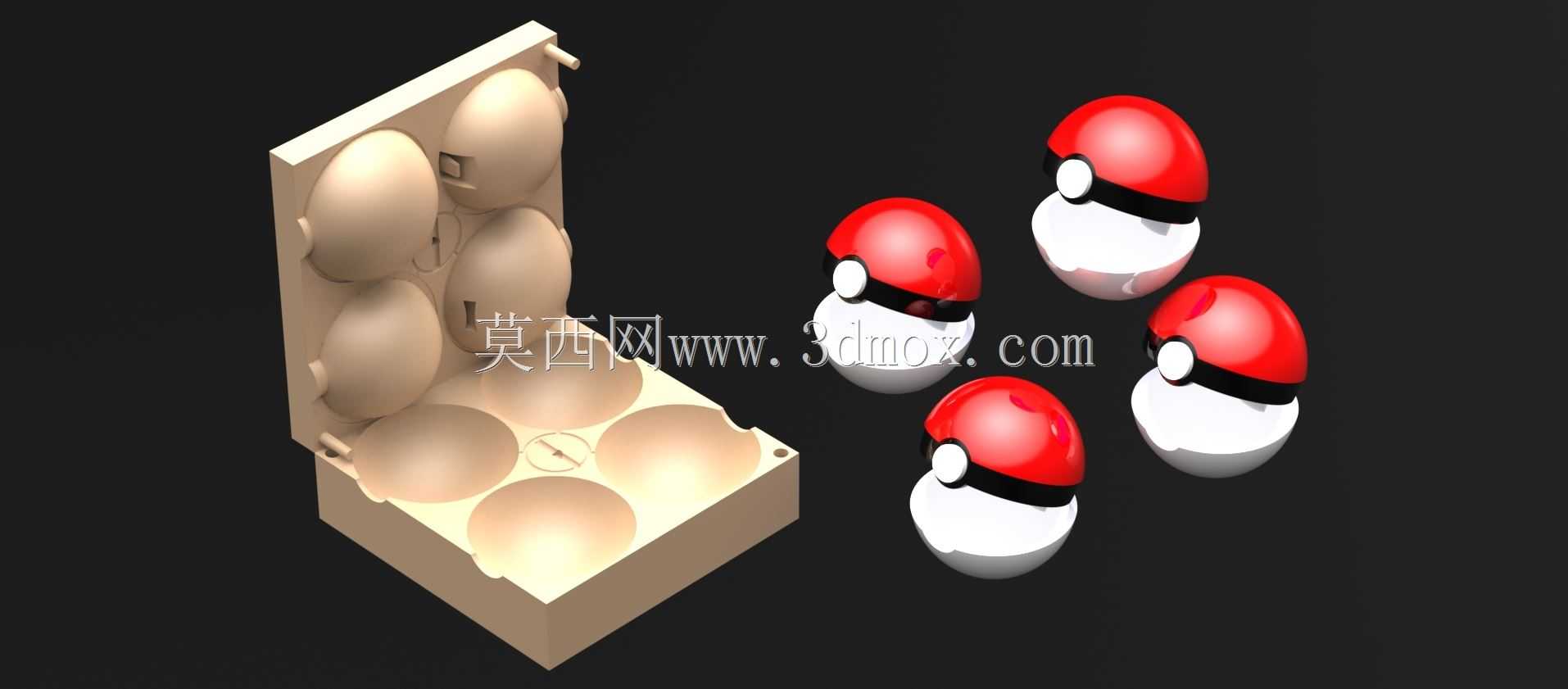

这款模具主要面向文创周边手作、潮玩定制领域的小批量生产场景，适配桌面级FDM与光固化3D打印设备使用，可一次性完成六枚精灵球造型收纳件的成型加工，同时配套的开合式收纳盒结构也能在同一模架上完成对应壳体的生产，解决了小批量定制潮玩配件时开模成本高、生产周期长的痛点，非常适合手作工作室、IP周边定制商家做小批量试产与个性化定制使用。从实际用途来看，该模具成型的产品分为两部分，一部分是还原经典精灵球造型的收纳小球，可用来收纳迷你耳钉、存储卡、小型印章等直径不超过25mm的细碎小物件，另一部分是配套的六格收纳盒，闭合后可以整齐收纳六枚小球，盒体侧边设计有卡扣结构，闭合后不会意外散开，携带外出时也能避免内部物件散落。在功能特性上，模具采用了一模多腔的排布设计，六个半球形模腔沿盒体成型区域均匀排布，进胶点位设置在模腔侧边的隐蔽位置，避免成型后在产品外观面留下明显的浇口痕迹，减少后续打磨处理的工作量；模腔边缘做了0.2mm的圆角过渡，既可以避免3D打印过程中出现层纹堆积的毛刺问题，也能让成型后的产品开合更加顺滑，不会出现卡滞刮手的情况；模具的合模定位采用了边角处的凸台凹槽结构，合模时可以自动对齐，不需要额外做定位校准，降低了打印后组装的难度。设计思路上，整体优先考虑3D打印的成型可行性，所有结构都做了无悬空角度优化，所有内凹结构的倾斜角度都大于45度，打印时不需要添加额外支撑，既节省打印耗材，也避免去除支撑时破坏模腔的光滑表面；模腔的尺寸按照精灵球的经典比例做了等比例缩放，单枚成型小球的直径为38mm，配套收纳盒闭合后的整体外形尺寸为120mm*80mm*45mm，刚好可以放进日常通勤的背包侧袋，不会占用过多收纳空间；安装边界方面，模具整体的外形尺寸控制在130mm*90mm*50mm以内，适配绝大多数桌面级3D打印机的成型平台尺寸，不需要对模型做拆分打印，一次打印即可完成整套模具的制作，打印完成后只需要简单清理飞边即可投入使用。
