可开合3D打印精灵球收纳摆件

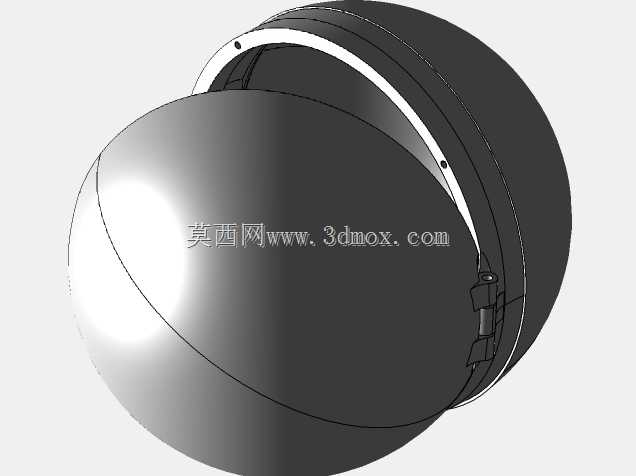

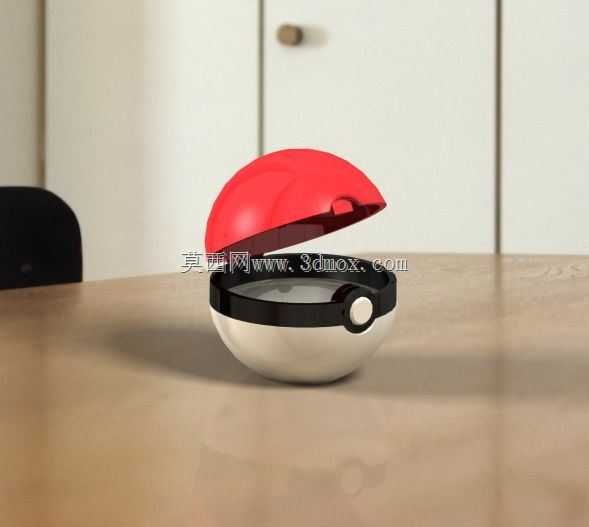

这款球形开合结构的设计，最初的落地场景是面向FDM熔融沉积型3D打印设备做家用创意制品输出，适配桌面级消费级3D打印机的成型尺寸要求，整体球体直径设定为80mm，刚好卡在多数入门级3D打印机100mm见方的最小成型仓边界内，不需要拆分过多零件就能完成整球打印，也不会因为尺寸过小导致开合铰接结构的打印精度达不到装配要求。从实际使用场景来看，它既可以作为动漫IP周边的桌面摆件，也能承担小型桌面收纳的功能，内部空腔可以放置回形针、SD卡、耳钉这类直径不超过60mm的零散小物件，上半球翻开的结构不会占用过多桌面横向空间，日常取放物品时只需要掀开上盖即可，不需要完全分离两个半球，避免小零件滚落丢失。设计过程中首先考虑的是3D打印的工艺适配性，整个结构没有设计需要额外支撑的悬空倒扣，铰接位置的转轴采用一体化打印的间隙配合结构，转轴处预留了0.2mm的单边间隙，适配PLA、PETG这类常用桌面打印耗材的冷却收缩率，打印完成后不需要额外打磨装配，直接就能转动开合，避免了后期加装金属转轴带来的额外工序。球体的分模线设置在中部黑色环带的位置，刚好把外观分色的边界和结构分件的接缝重合，打印完成后只需要按照红、黑、白三个区域做简单分色喷涂，就能还原经典的精灵球外观，不会出现结构接缝破坏外观整体性的问题。中部的按钮结构采用嵌入式卡扣设计，按钮和半球上的安装位预留0.15mm的配合间隙，既可以按动模拟精灵球的按钮反馈，也不会因为间隙过大出现松脱掉落的问题，按钮本身不需要额外的弹簧结构，依靠塑料本身的轻微形变就能实现按动的回弹手感，进一步简化了打印和装配的流程。上半球和中部环带的铰接位置做了限位结构，翻开角度最大可以达到120度，不会因为翻开角度过大导致上半球向后翻倒，保证放置在桌面上时开合状态的稳定性，下半球的底部做了1mm厚度的平底结构，不需要额外加装底座就能平稳放置在水平桌面上，避免球形结构容易滚动滑落的问题。结构壁厚统一设置为2mm，既保证了打印完成后壳体的结构强度，日常拿取不会因为轻微挤压出现变形开裂，也不会因为壁厚过大导致打印时间过长、耗材浪费的问题，内部空腔的有效容积大概在120毫升左右，足够容纳日常桌面的小型零散物件。从结构设计的细节来看，所有转角位置都做了R1的圆角过渡，既避免3D打印过程中尖角位置容易出现的翘边问题，也能提升日常拿取的手感，不会有尖锐棱角划手的问题，铰接位置的受力面做了局部加厚处理，反复开合数百次也不会出现铰接处断裂的问题，满足日常长期使用的强度要求。整个设计没有采用需要胶水粘接的拼接结构，所有零件都可以通过卡扣配合完成组装，打印完成后只需要把按钮卡入对应安装位，再把上半球的铰接轴卡入中部环带的轴孔即可完成装配，不需要额外的紧固件或者粘接剂，即使是没有装配经验的普通用户也能快速完成组装。针对3D打印的层纹问题，外观曲面全部采用G2连续的曲率过渡，打印时采用0.2mm层厚就能得到比较光滑的外观效果，不需要做额外的打磨处理就能直接进行上色，降低了后期处理的工作量。
