数控设备Z轴进给执行机构结构设计

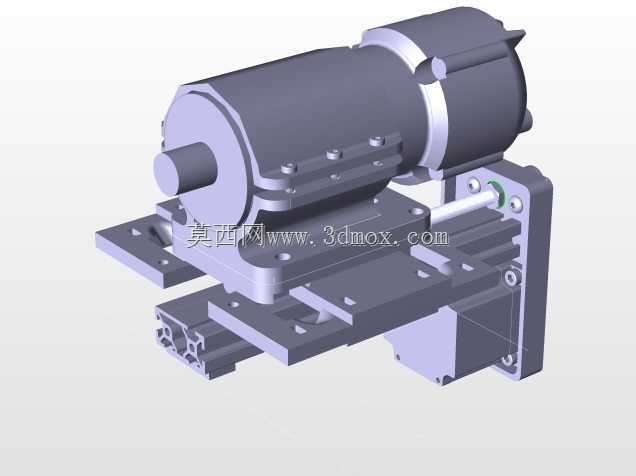

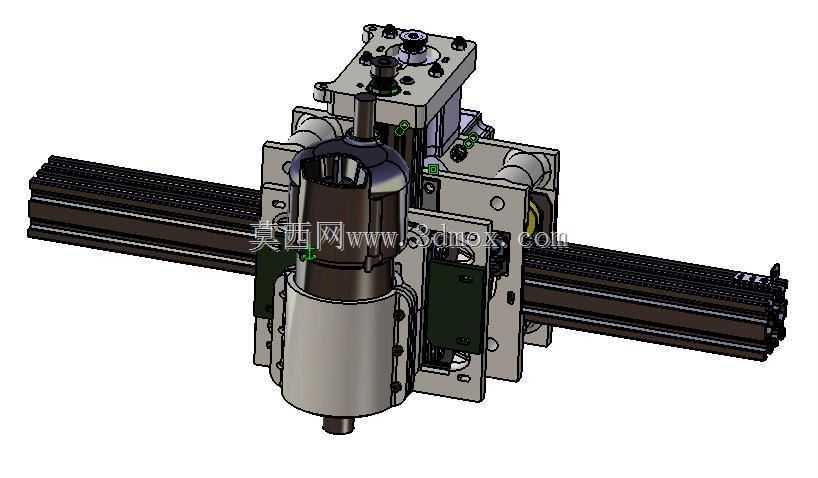

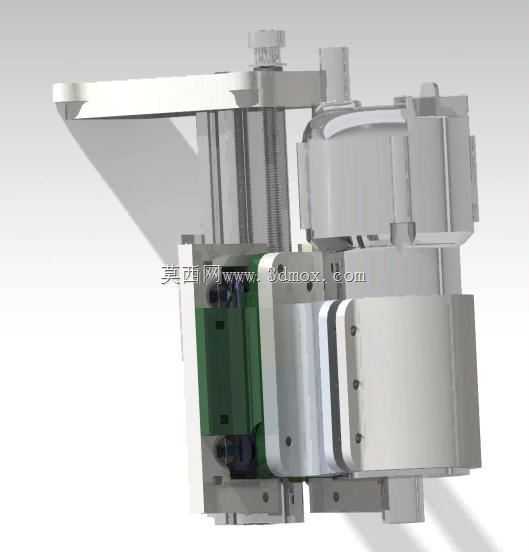

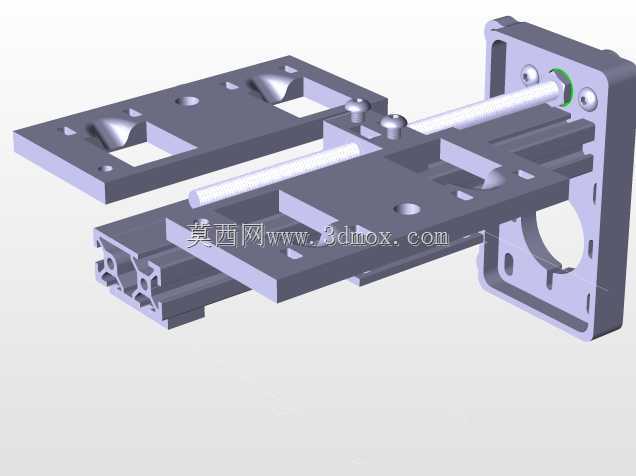

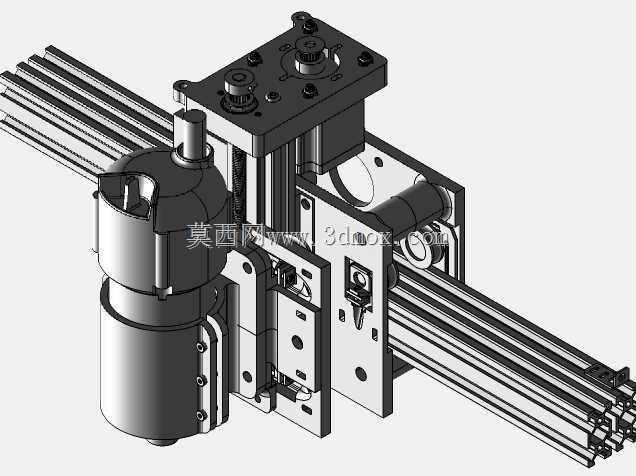

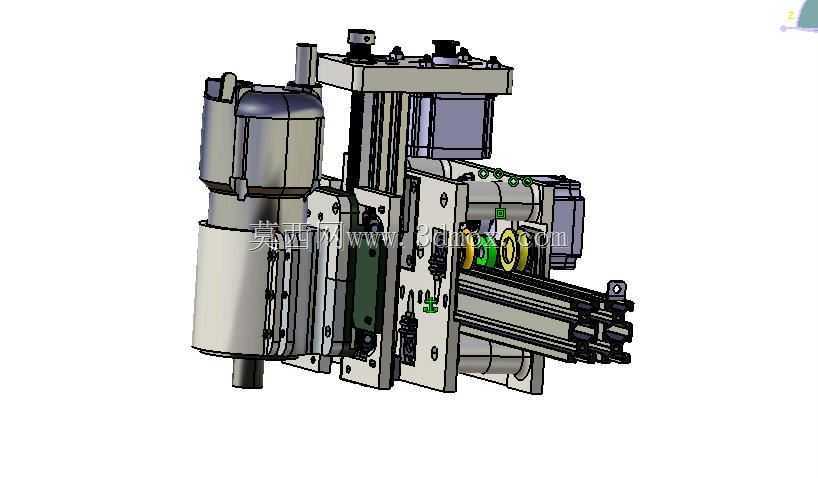

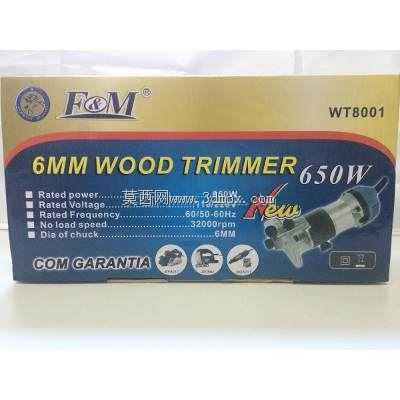

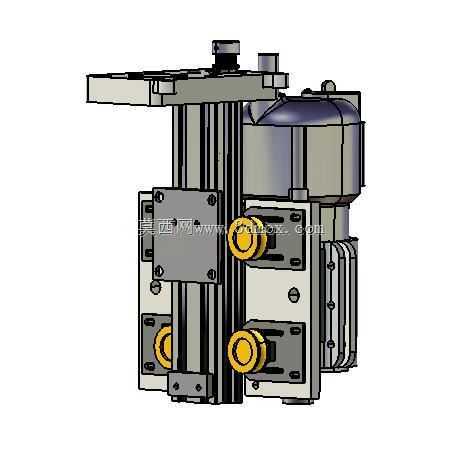

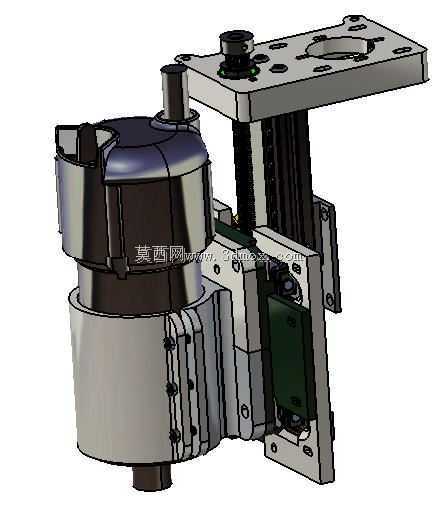

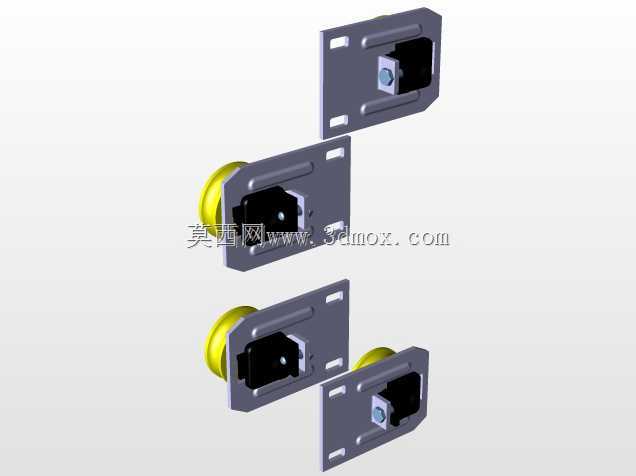

该结构为面向小型数控加工场景设计的Z轴进给执行单元，核心适配桌面级数控加工、小型3D打印改造、轻型材料切削作业的使用需求，可直接搭载于采用工业铝型材搭建的设备机架上，作为设备垂直方向的运动执行载体，承担加工端的垂直进给、位置调整、作业压力控制等核心功能，尤其适配6毫米直径切削刀具的软质木材修型、浮雕加工、轻量裁切等作业场景，能够满足小型加工作坊、个人DIY设备搭建、教学实验平台搭建的实际使用需要。从功能特性来看，该Z轴单元采用双平行铝型材直线导轨作为运动导向载体，配合可调节间隙的滚轮滑块组件实现顺畅的垂直方向往复运动，导向结构的间隙可通过滚轮的偏心调节结构进行微调，能够在长期使用出现磨损后快速调整预紧力，避免运动过程中出现晃动、卡滞、回程间隙过大等问题，保障加工过程中主轴的位置精度。驱动端集成了主轴安装座，可直接固定常规直径的高速电主轴，动力传输采用丝杠传动结构，将旋转运动转化为垂直方向的直线进给，传动效率高、定位精准，能够满足不同进给速度下的运动平稳性要求，避免加工过程中出现Z轴下坠、进给窜动等影响加工质量的问题。从设计思路来看，该结构优先控制整体制造成本，全部结构件均采用常规可采购的标准件与易加工的板材件组合而成，无需定制特殊规格的异形零部件，普通的数控切割、钻孔加工即可完成全部自制件的生产，大幅降低了设备搭建的物料成本与加工门槛；结构设计上充分考虑了安装适配性，导轨采用通用规格的工业铝型材，可与市面上绝大多数桌面级数控设备、DIY3D打印机的铝型材机架直接适配安装，无需对原有设备的机架结构进行大规模改造，安装边界预留了充足的调节空间，滑块与主轴安装座的连接位置设计了多组安装孔位，可根据实际使用需求更换不同功率、不同直径的主轴组件，适配不同的加工场景需求。整体结构布局紧凑，垂直方向的运动行程覆盖小型加工件的常规加工厚度范围，安装时仅需将两侧铝型材导轨垂直固定在设备机架的横梁位置，连接驱动电机的传动组件即可完成装配，日常维护仅需定期清洁导轨滚轮接触面、检查调节滚轮预紧度即可，维护难度低，适合非专业人员进行设备搭建与日常保养。该结构在设计时省略了非必要的紧固件细节，核心保留了运动导向、传动、主轴安装的全部核心配合关系，能够直接用于同类Z轴结构的设计参考、改装适配，帮助搭建者快速完成垂直进给单元的结构验证与装配调试，减少从零开始设计的试错成本，尤其适合低成本小型数控设备的快速搭建场景。
