创意立方体组合传动齿轮结构设计

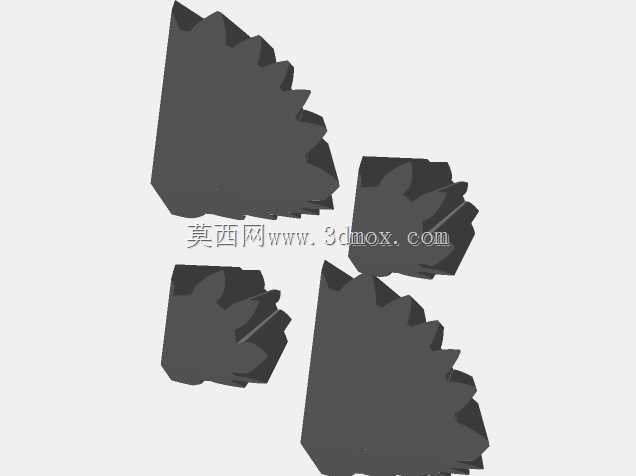

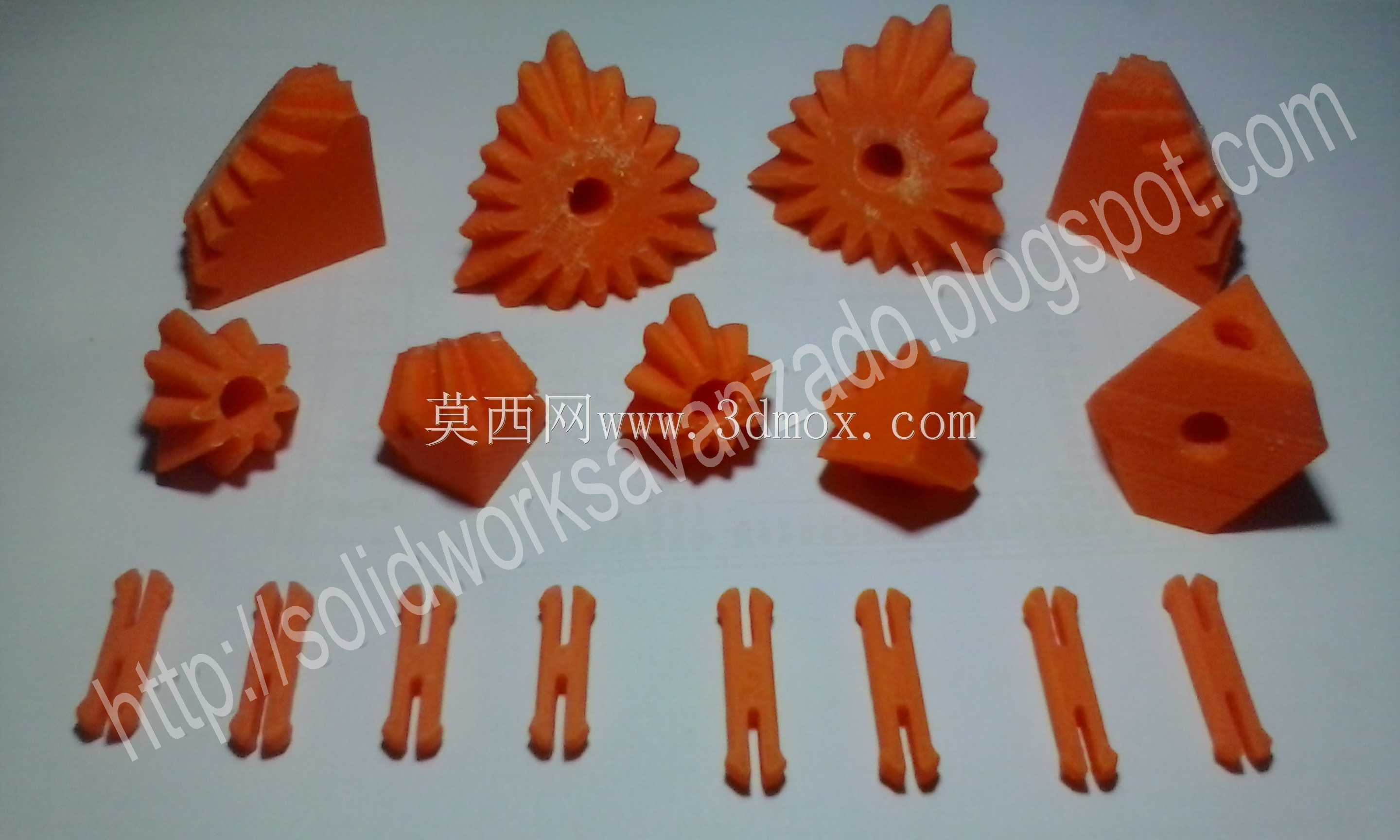

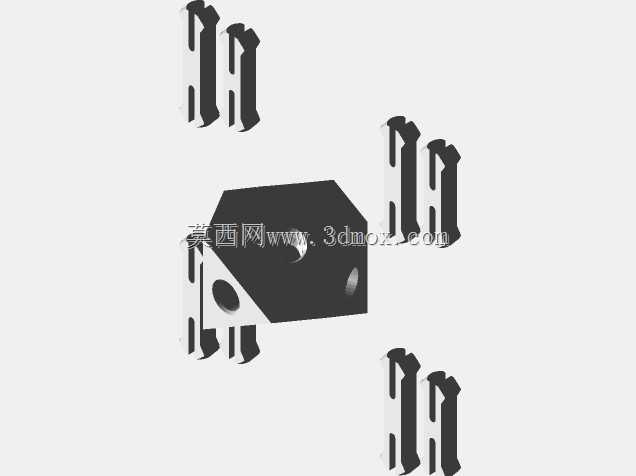

这套异形立方体齿轮组件，主要面向小型创意传动装置、桌面机械演示教具、模块化拼装机械玩具等场景设计，可用于搭建非传统布局的动力传递路径，适配小扭矩的低速传动需求，比如桌面机械摆件的动力传导、学生机械原理课程的结构演示、模块化拼装玩具的传动单元搭建，能够在有限的安装空间内实现多方向的动力转向与扭矩传递，打破常规圆形齿轮仅能沿固定轴系排布的局限。整套组件包含多种齿形与基体形态的传动零件，既有带放射状齿形的锥面传动件，可实现相交轴之间的动力换向，也有在立方体基体上加工齿形的异形传动块，能够同时适配两个垂直方向的齿合传动，搭配的长条形连接卡件，可用于不同齿轮单元之间的轴系定位与间距固定，无需额外设计复杂的支撑框架，即可快速拼接出多节点的传动网络。设计过程中，首先针对立方体基体的齿形分布做了反复校验，确保每个齿面的渐开线轮廓符合传动啮合要求，避免传动过程中出现卡滞、滑齿的问题，同时将立方体的安装基准面做了平面度优化，保证零件拼接时的定位精度，每个带孔的传动件都预留了标准直径的轴孔，可适配常用的小型圆轴，轴孔与齿面的同轴度误差控制在极小范围内，降低传动过程中的径向跳动。在安装边界上，不同规格的齿轮件边长控制在适配小型装置的尺寸区间，锥面齿轮的齿顶圆直径与基体立方体的边长保持固定比例，确保相邻齿轮啮合时的中心距符合设计值，长条形连接卡件的卡槽宽度与齿轮基体的安装边厚度完全匹配，拼接后不会出现松旷晃动，整套组件的所有零件都可通过嵌合拼接完成组装，无需额外粘接或紧固件，既方便拆卸调整传动路径，也能保证组装后的结构稳定性。这类异形齿轮结构相比传统圆形齿轮，能够在立方体框架的空间内实现多轴交错传动，非常适合搭建结构紧凑的创意机械装置，比如立方体造型的机械八音盒、模块化机械密码盒、多向传动的机械演示模型，能够让机械结构的外观更具几何美感，同时保证传动功能的稳定可靠，在教学场景中可以帮助学习者直观理解非圆齿轮、相交轴传动的工作原理，在创意制作场景中可以为创作者提供更多的结构排布可能性，无需受限于传统圆形齿轮的布局约束，就能搭建出外形规整、传动路径巧妙的机械作品。
