桌面级数控雕刻切割加工设备结构

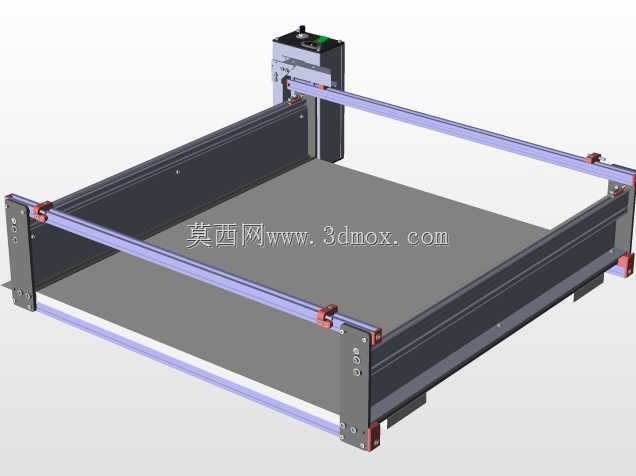

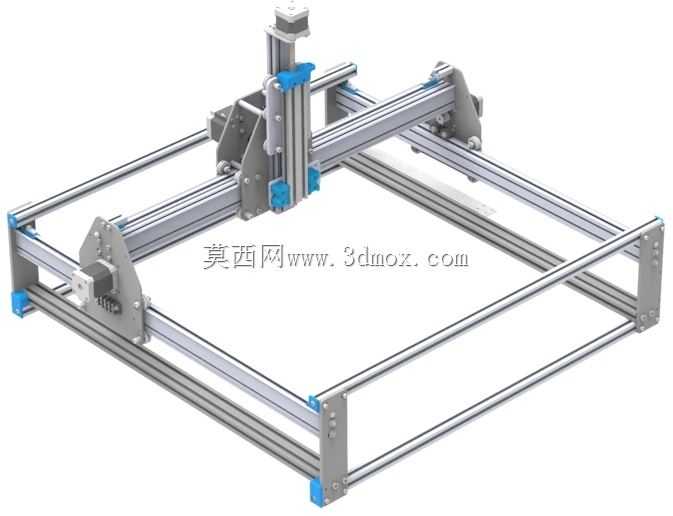

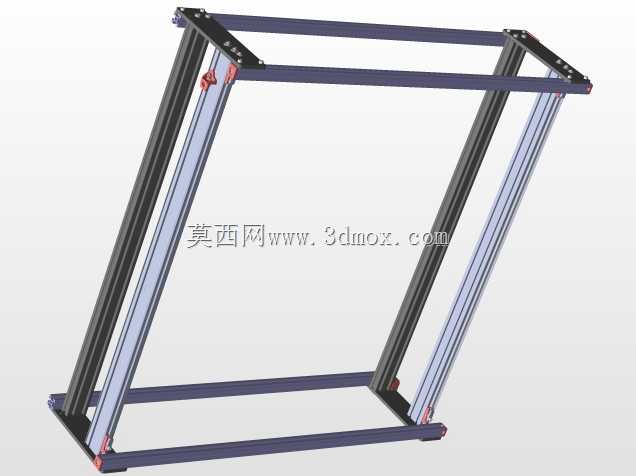

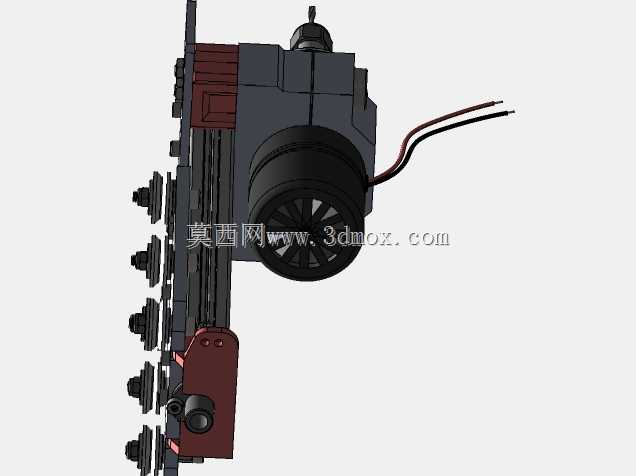

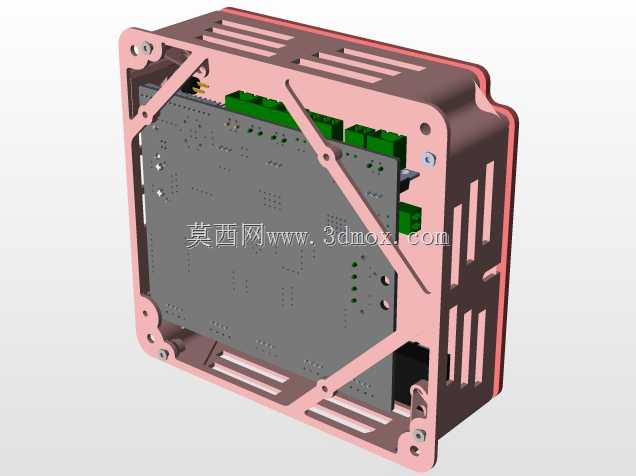

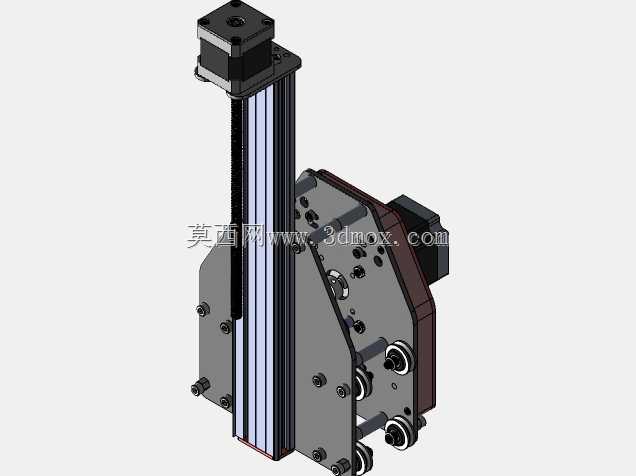

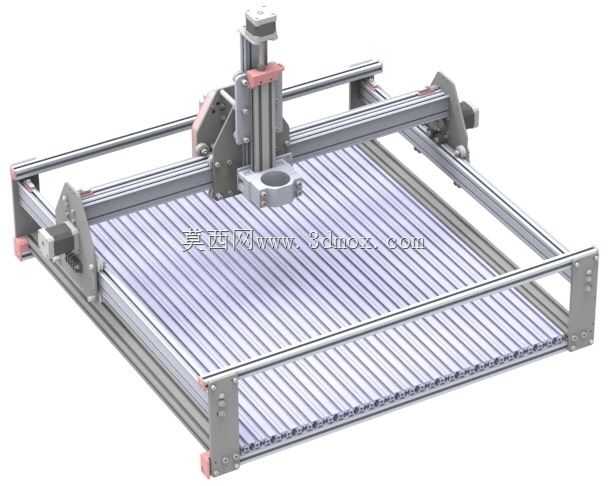

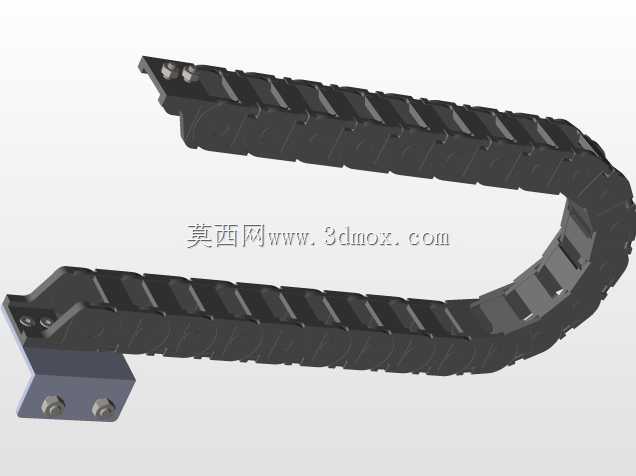

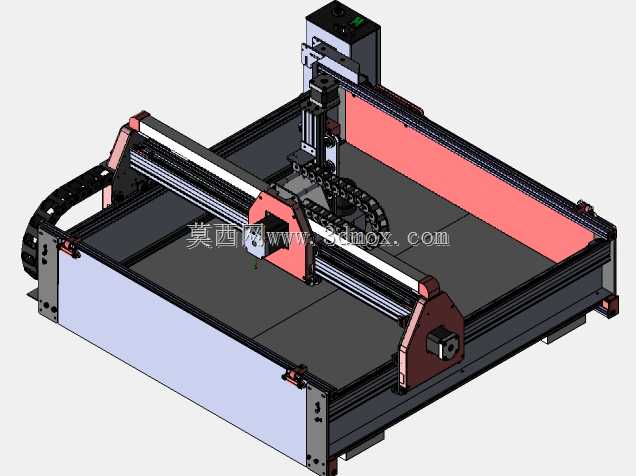

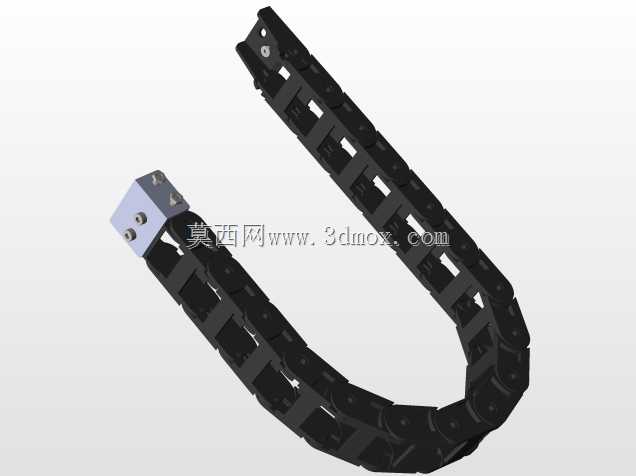

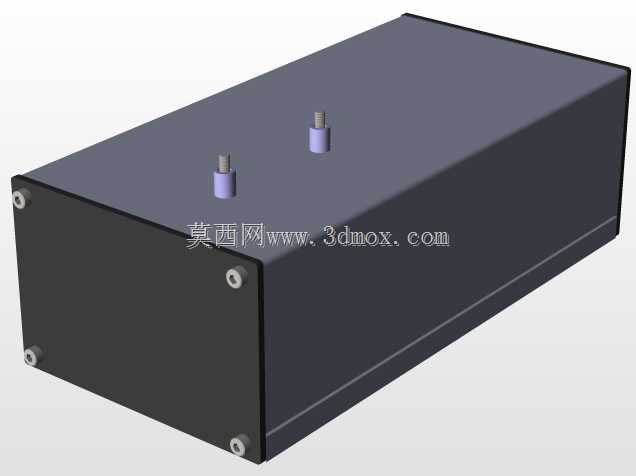

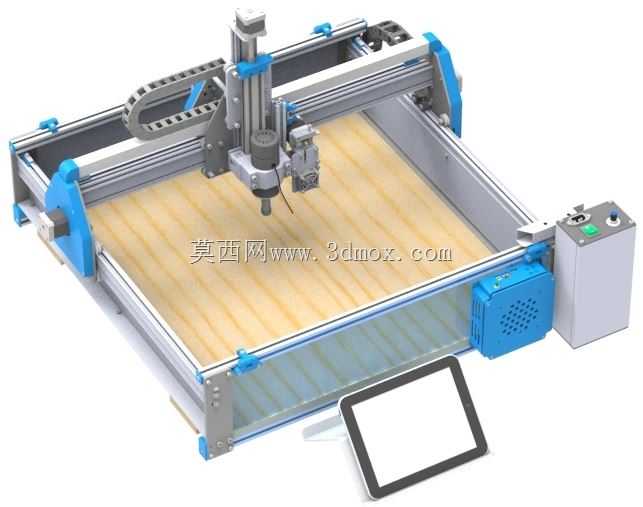

这款台式数控加工设备主要面向小型加工工坊、个人创客工作室、职业院校实训教学场景使用，可覆盖木质板材、软质金属、亚克力、PVC、工程塑料等多种常见材质的加工作业，能够完成平面切割、浮雕雕刻、三维立体铣削、钻孔打标等多类加工工序，适配文创产品制作、小型零件打样、工艺礼品加工、教学实操演示等多元使用需求。设备整体采用龙门式移动结构设计，核心加工运动单元搭载在横向导轨组件上，可沿X、Y、Z三个轴向完成精准进给运动，X轴方向依托两侧平行布置的铝型材导轨实现长距离平稳移动，Y轴方向带动龙门架整体沿工作台纵向行进，Z轴方向负责控制加工主轴的上下进给，可根据加工材质与工序需求自动调整下刀深度，配合高速旋转的加工主轴，可实现不同精度要求的加工作业。机架主体采用工业铝型材拼接组装的设计思路，既保证了整体结构的刚性与稳定性，减少加工过程中产生的振动偏移，提升加工成品的精度，同时也降低了设备整体自重，方便用户根据场地需求灵活调整摆放位置，后期维护更换配件也更为便捷。设备的有效工作行程为550mm×480mm×150mm，这个尺寸边界刚好适配市面上常见的标准小幅面加工板材，既不会因为行程过小限制加工品类，也不会因为行程过大造成设备占用空间的浪费，工作台面采用平整耐磨的硬质板材作为承载基础，可配合常用的夹具固定待加工工件，避免加工过程中工件移位造成的精度误差。设备侧边集成了控制单元箱体，将驱动模块、电路控制组件整合在独立箱体内，既可以隔绝加工过程中产生的粉尘对电路元件的损耗，也方便操作人员快速完成启停、调速等基础操作，外置的触控交互单元可直观展示加工参数、进度状态，降低设备的操作门槛，即使是初次接触数控加工的使用者，经过简单培训也能快速上手完成基础加工作业。在结构细节设计上，运动传动部位配套了防尘防护结构，可阻挡加工产生的木屑、塑料碎屑进入导轨与传动组件内部，延长设备的无故障运行周期，主轴部位采用快换式夹头设计，可根据加工需求快速更换不同规格的加工刀具，无需复杂的拆装调试即可在切割、雕刻、钻孔等工序间灵活切换，大幅提升小批量多品类加工的作业效率。
