小型台式数控铣削加工设备结构设计

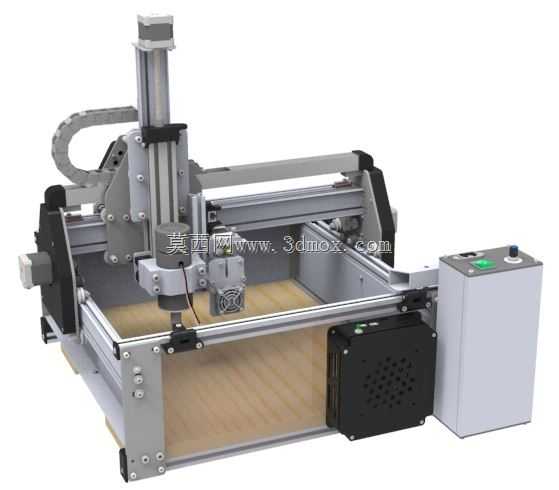

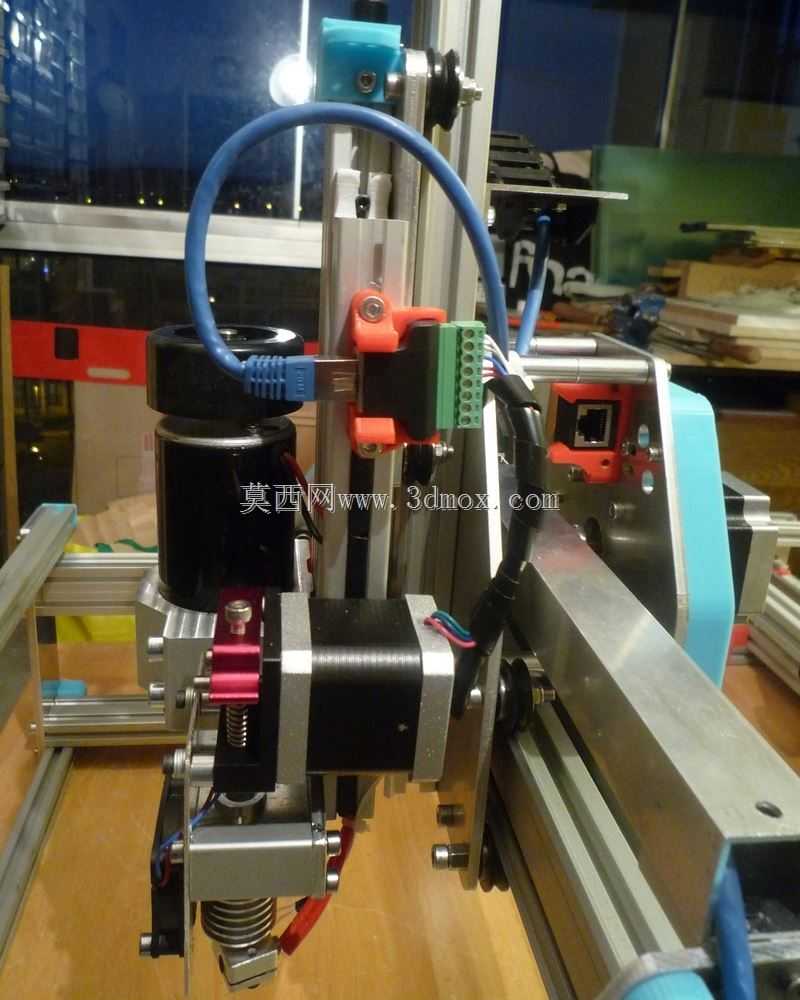

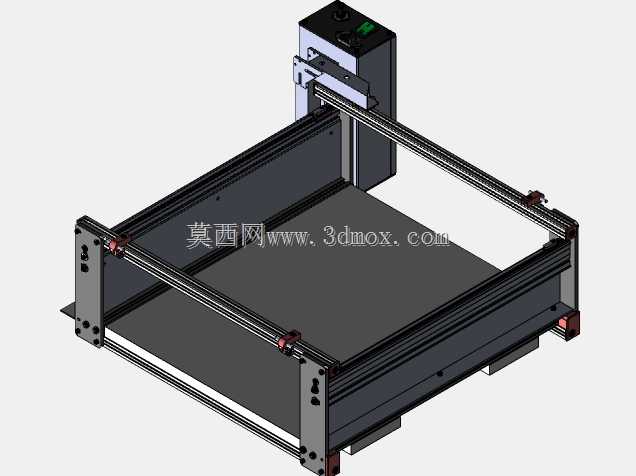

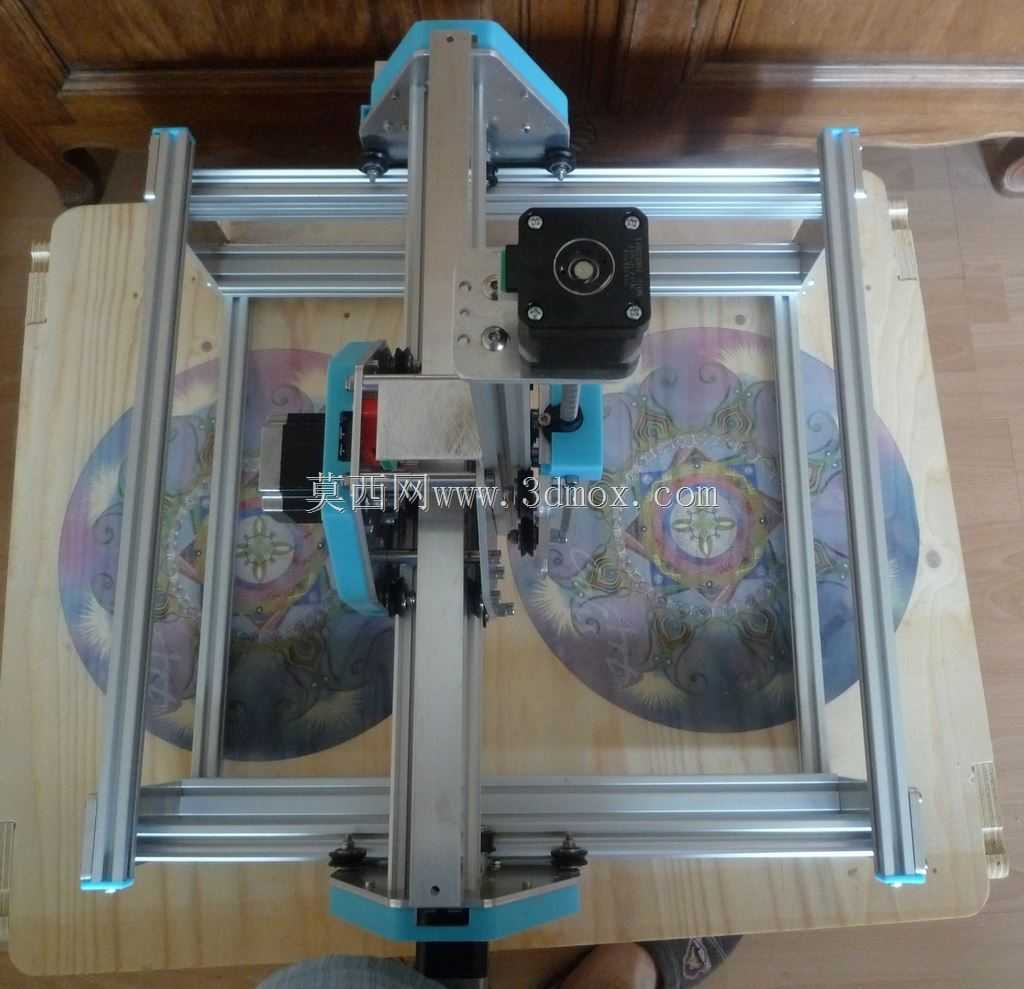

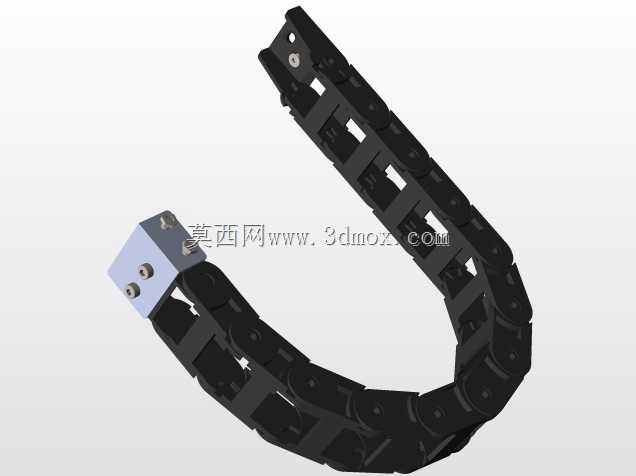

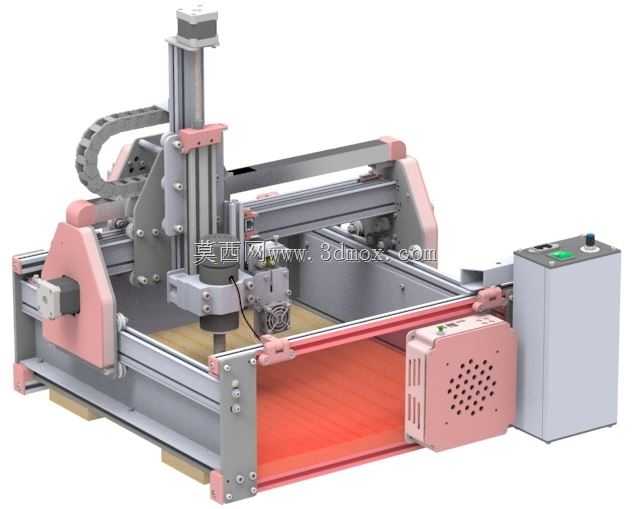

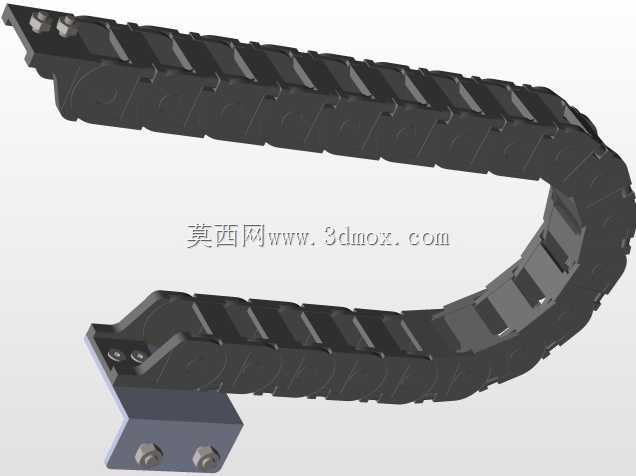

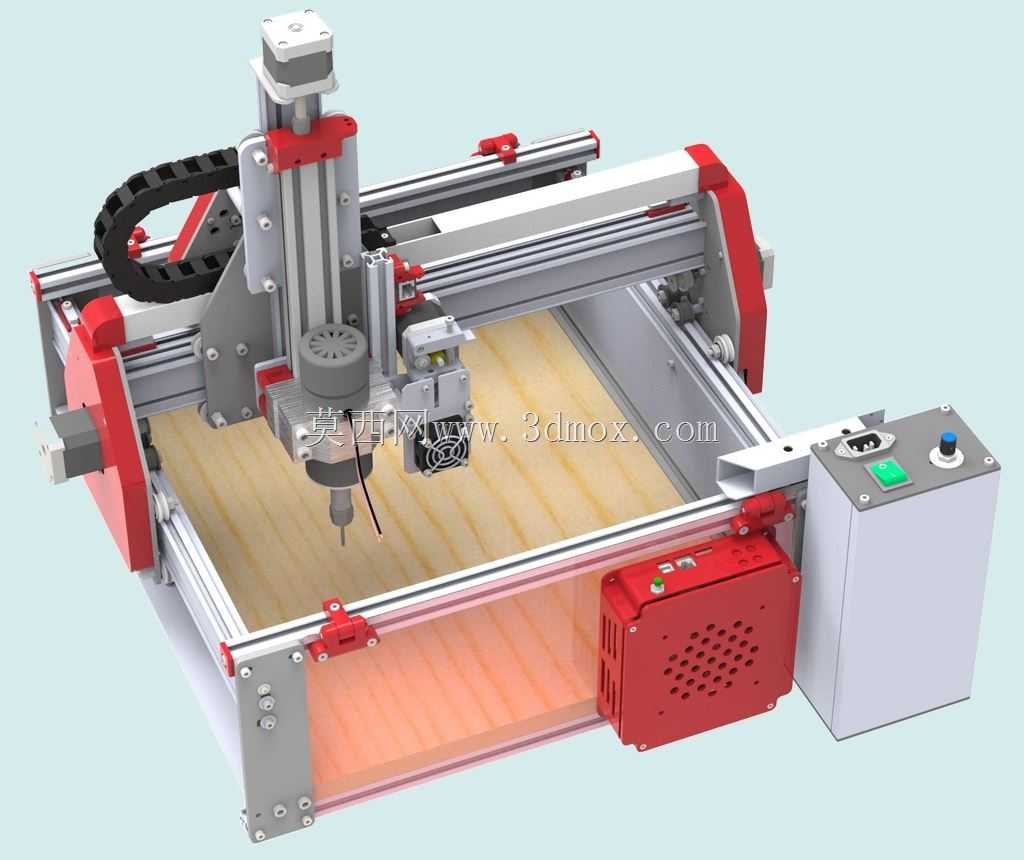

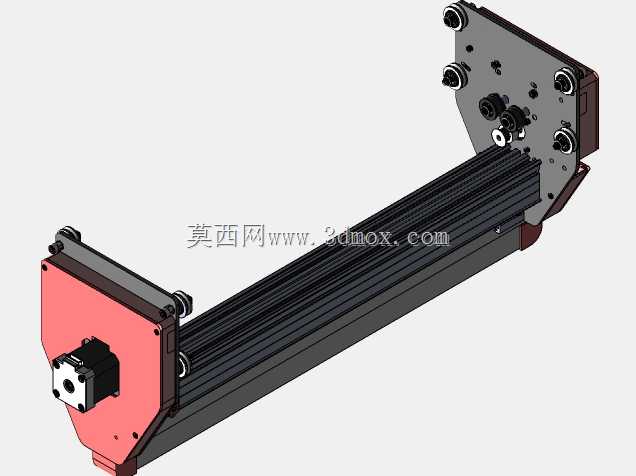

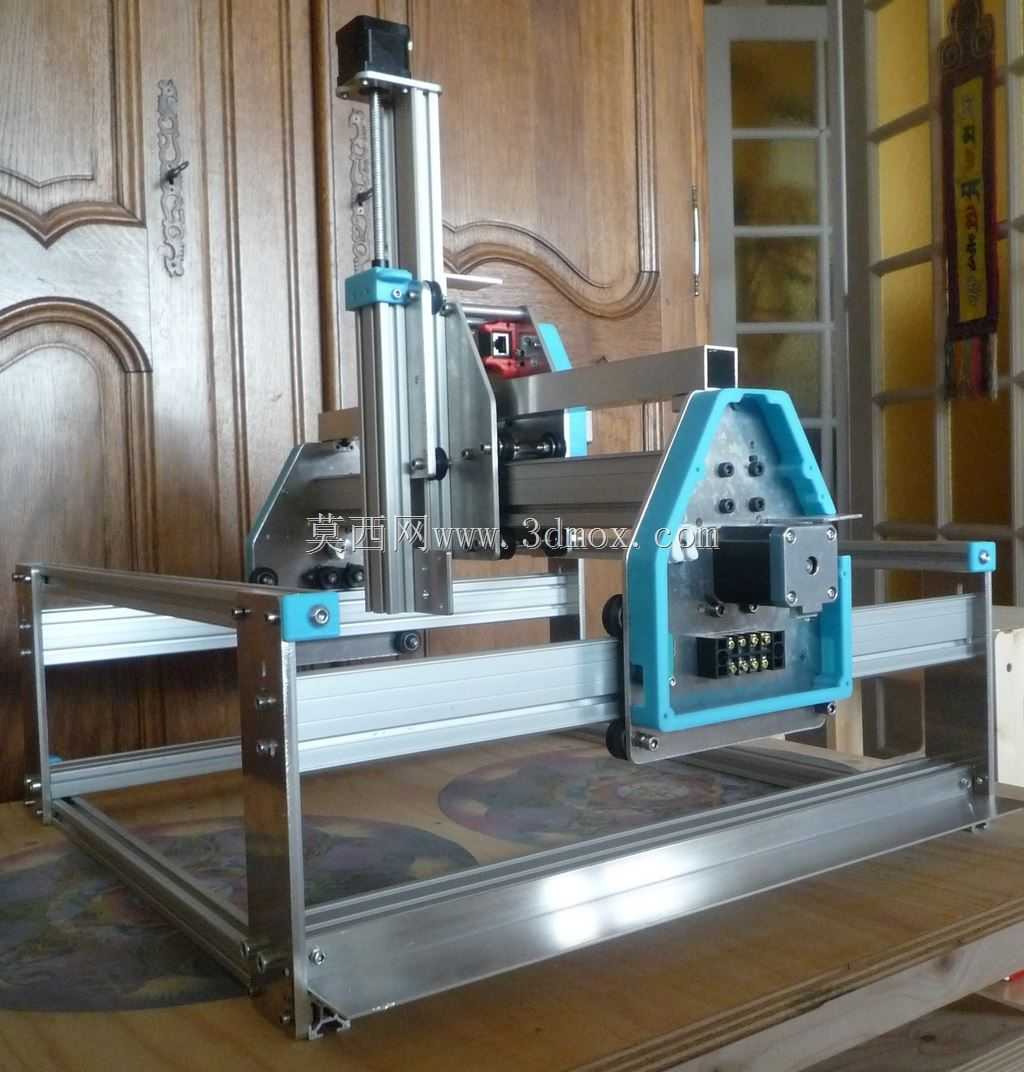

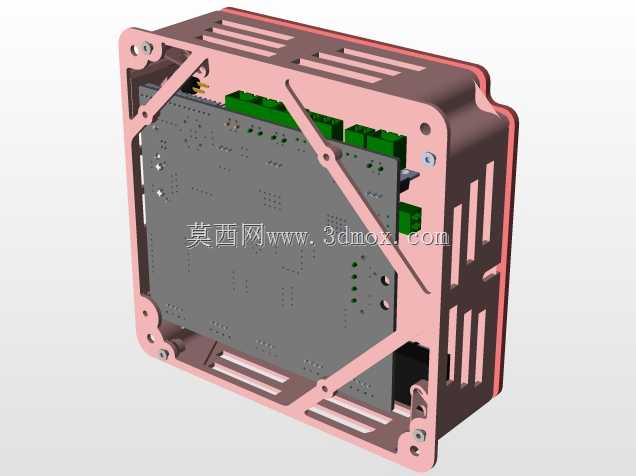

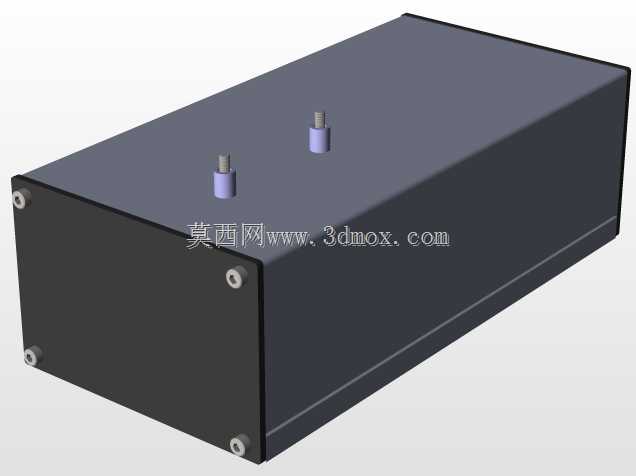

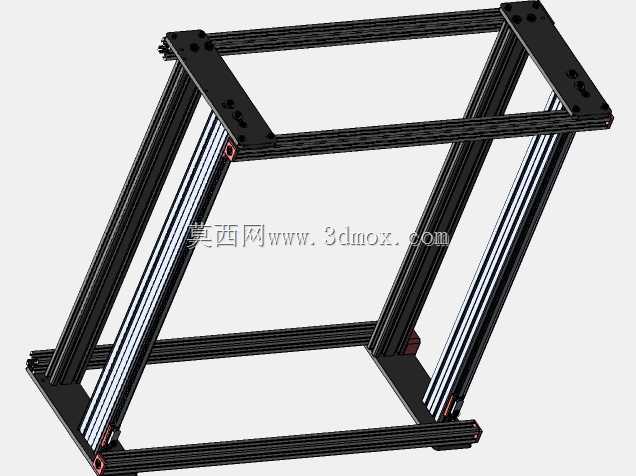

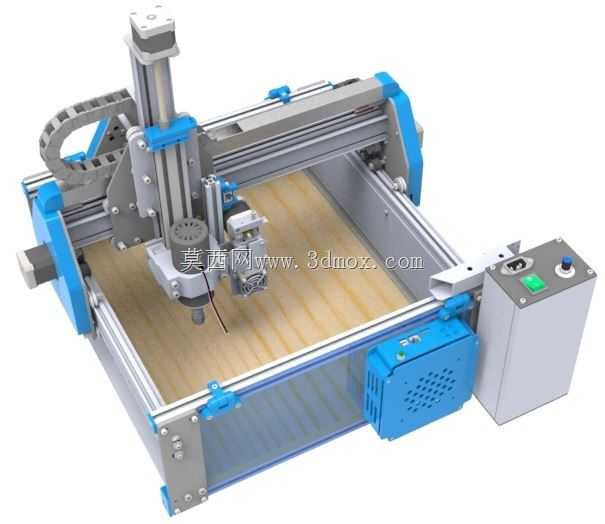

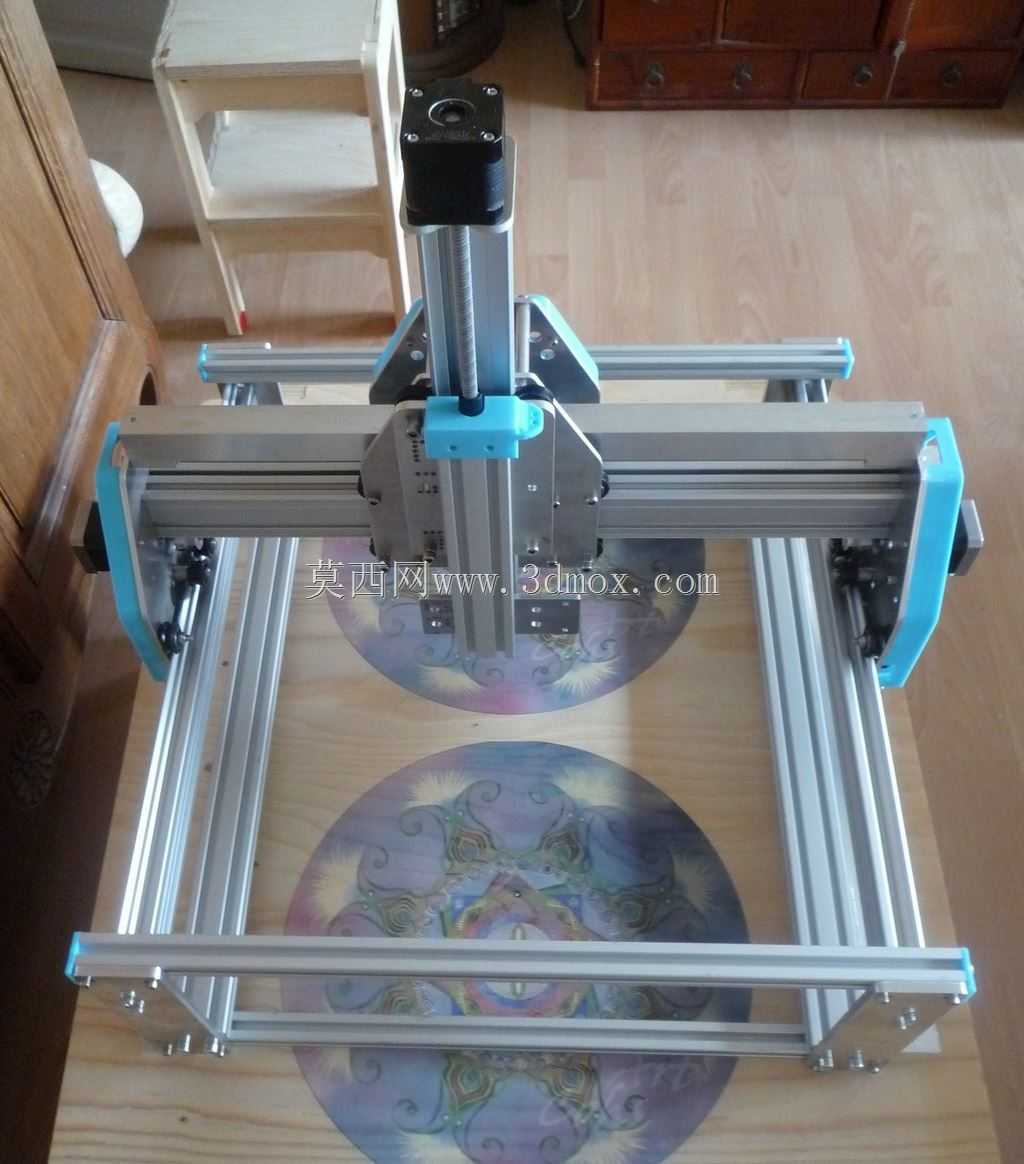

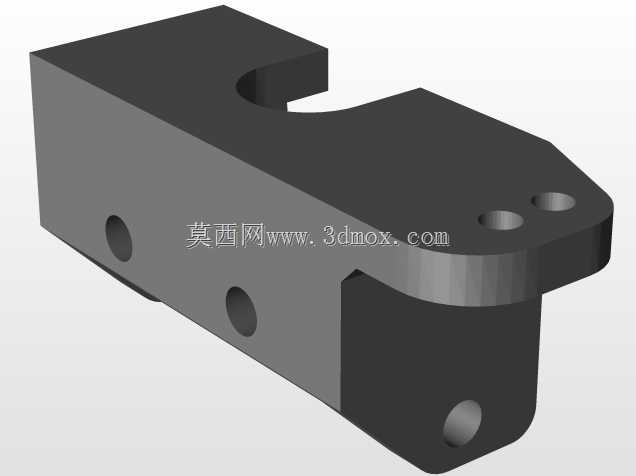

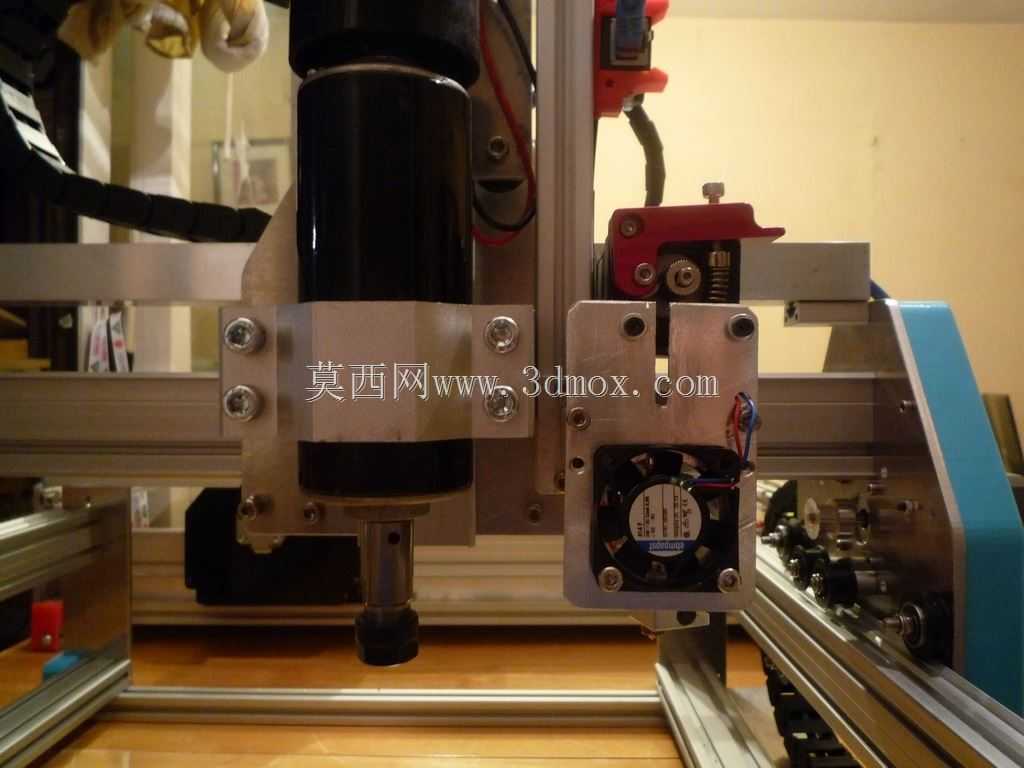

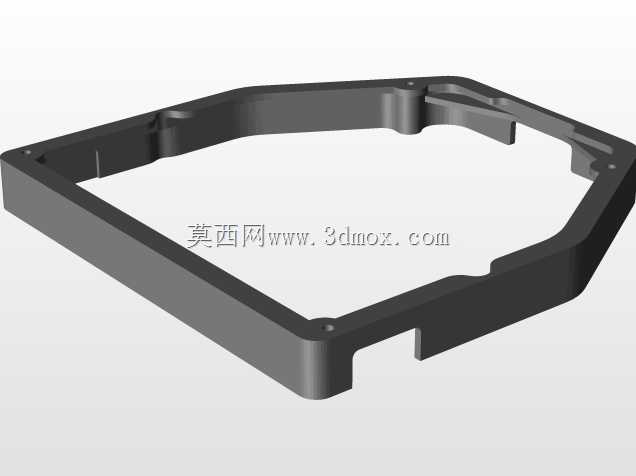

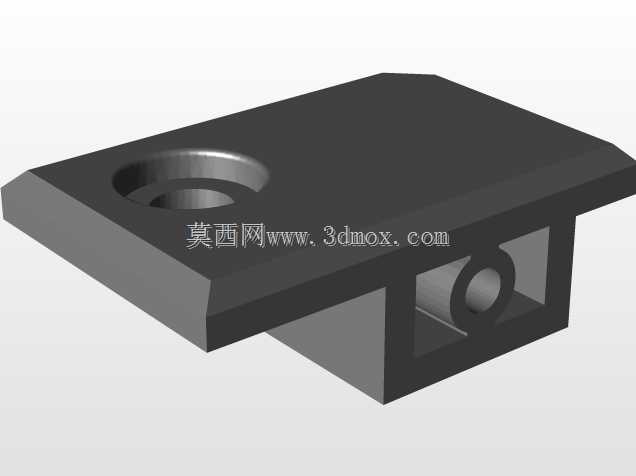

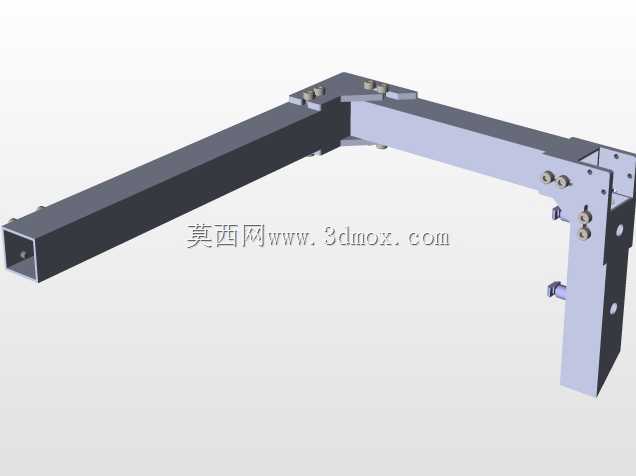

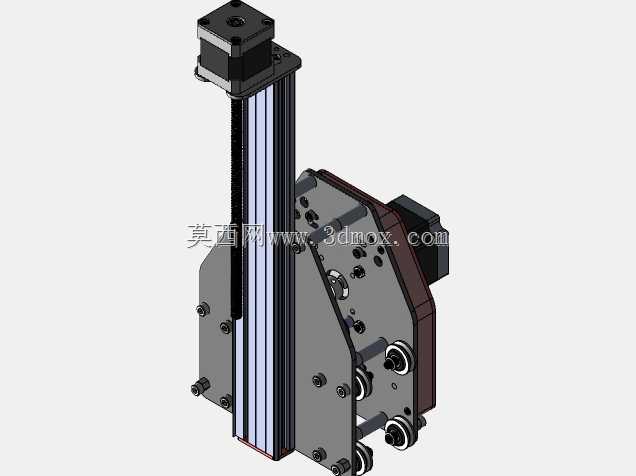

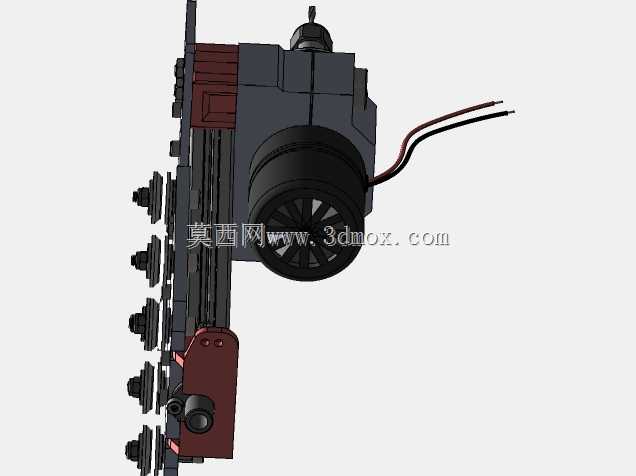

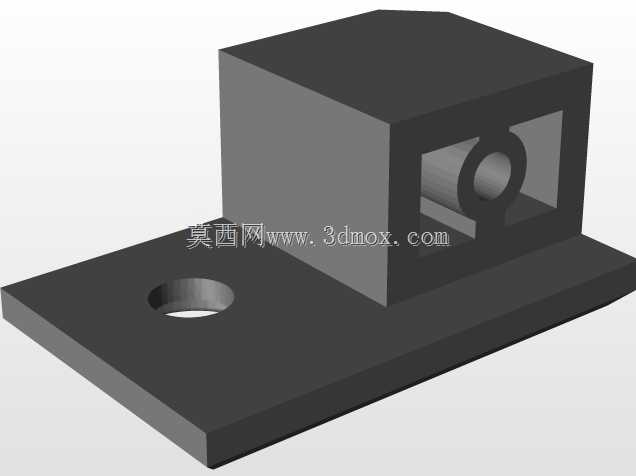

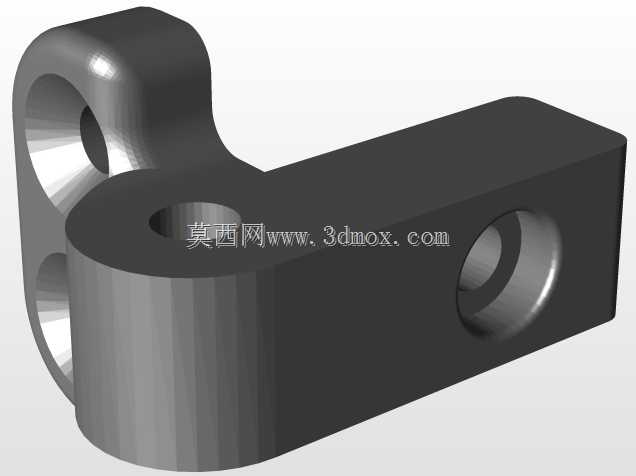

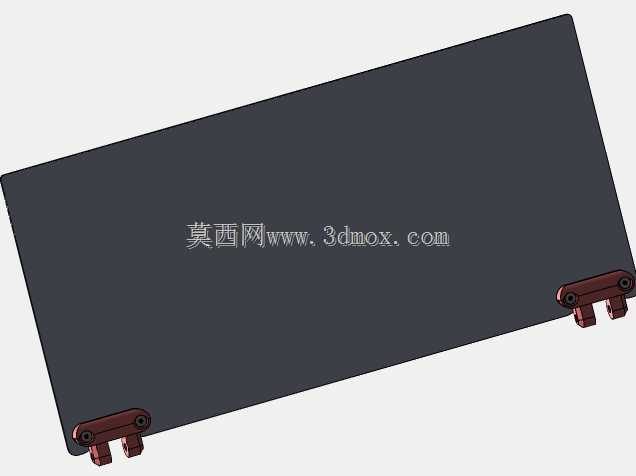

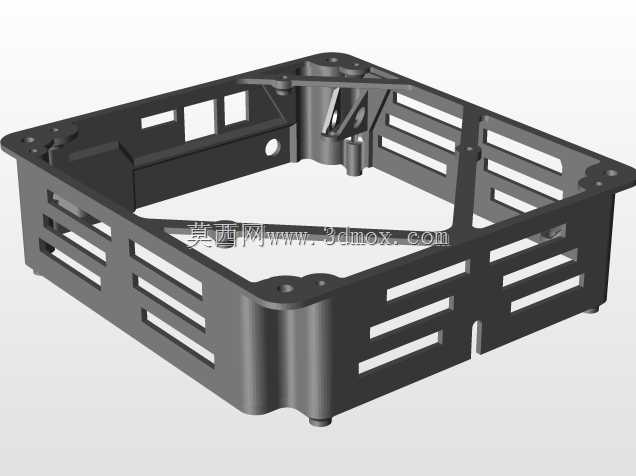

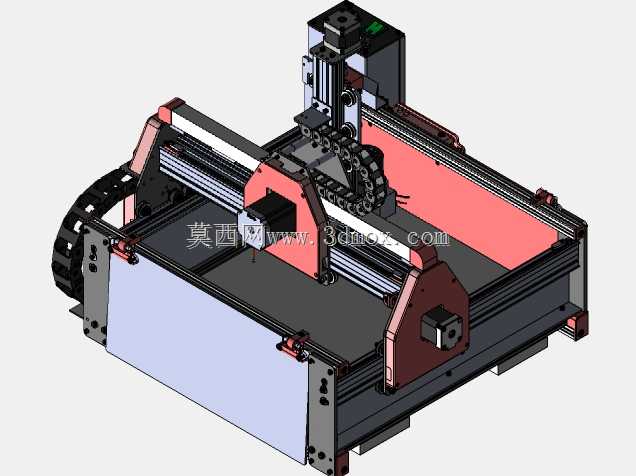

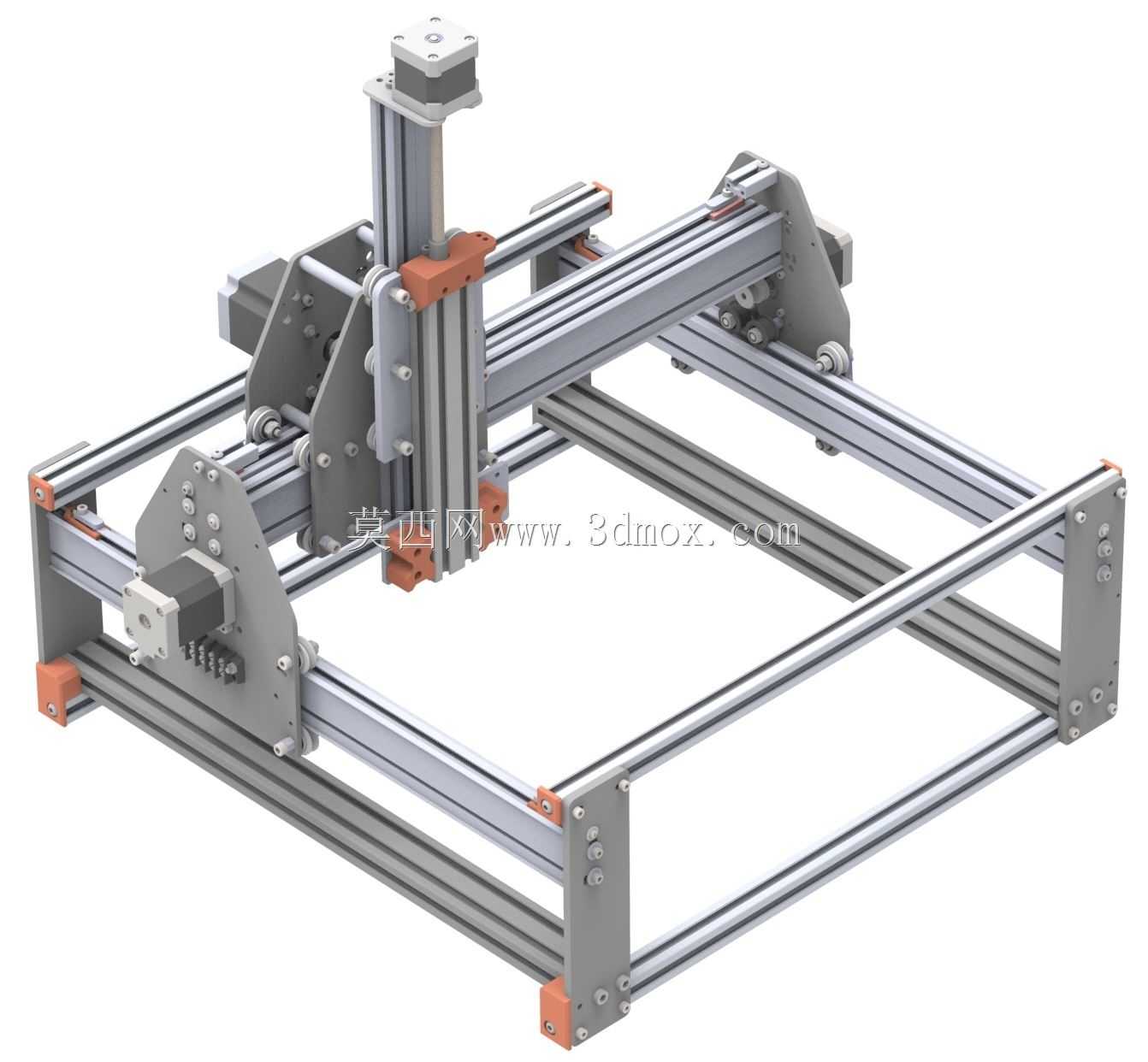

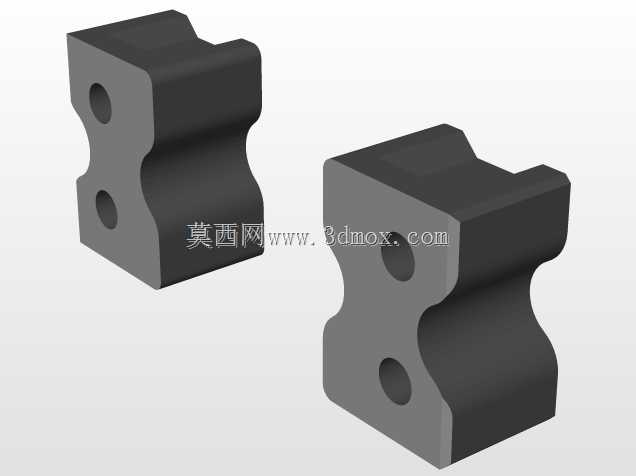

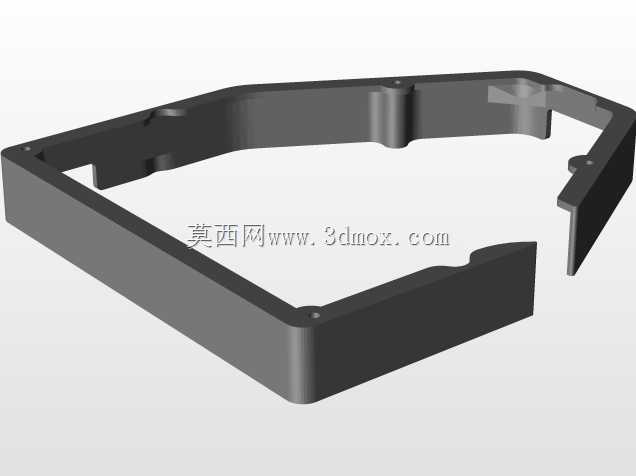

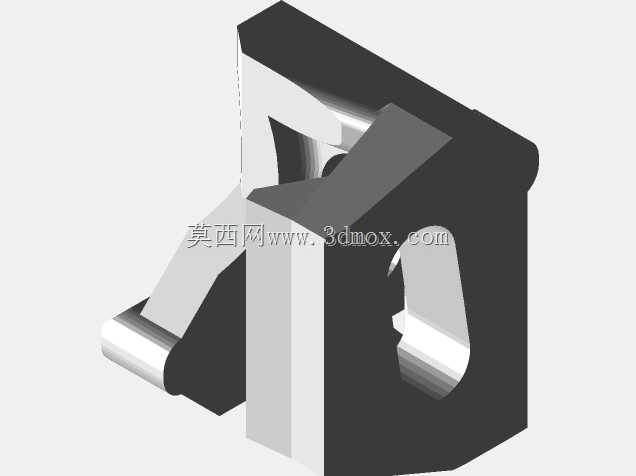

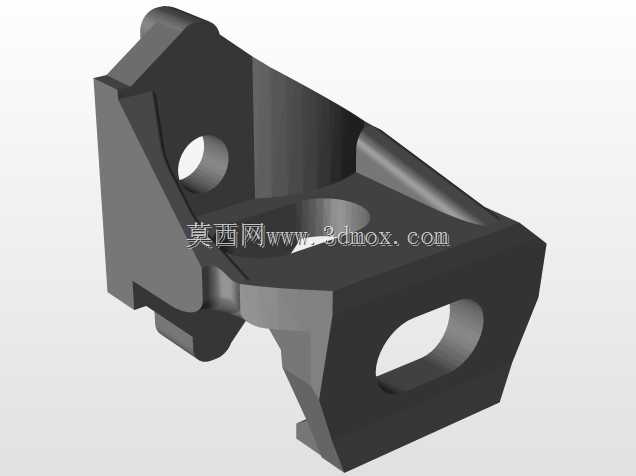

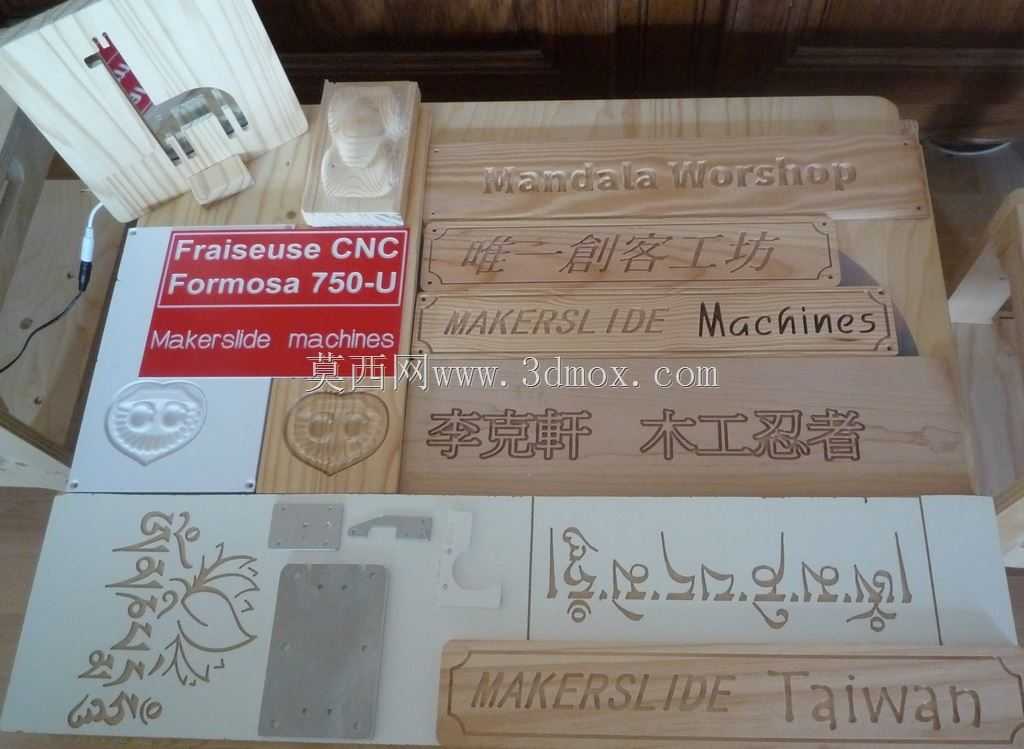

这款小型台式数控加工设备主要面向个人创客、小型加工工坊、职业院校实训教学以及精密小零件加工场景设计，可放置于常规工作台面使用，无需占用独立的大型车间空间，适配小批量非标零件加工、创意模型制作、教学演示操作等多元使用需求，能够在木质板材、软质金属、工程塑料等多种常见加工材质上完成铣削、钻孔、轮廓切割等常规机加工工序，部分配置版本可拓展加装3D打印执行端头，实现减材制造与增材制造的功能切换，满足多样化的制作需求。设备整体采用铝型材搭建主体框架结构，这种设计思路既保证了框架整体的结构刚性，能够承受加工过程中产生的切削振动，保障加工精度的稳定性，同时铝型材的模块化装配属性也降低了设备的组装调试难度，方便使用者根据自身加工需求拓展加工行程、加装辅助功能组件。传动部分采用直线导轨配合同步带传动的结构，X、Y轴负责带动加工台面完成平面方向的进给运动，Z轴搭载加工主轴完成垂直方向的进刀与退刀动作，传动结构运行顺滑，定位精度能够满足小型零件的常规加工公差要求。设备的控制箱体集成在机身侧方，集成了急停按钮、启动开关与状态指示灯，操作区域布局紧凑，操作人员站在设备正前方即可完成所有加工操作的控制，走线通过侧边拖链规整收纳，避免加工过程中切屑、切削液接触线路造成安全隐患，机身前部设置半透明防护挡板，能够阻挡加工过程中飞溅的切屑，同时不影响操作人员观察加工状态。设备的安装边界适配常规工作台的承重与尺寸要求，无需额外制作专用安装基座，放置平稳后完成接线调试即可投入使用，加工区域的有效行程可覆盖绝大多数小型零件的加工尺寸需求，主轴转速区间适配不同材质的切削参数要求，可根据加工材质更换对应规格的加工刀具，针对不同加工场景灵活调整加工参数。整体结构设计兼顾了实用性与拓展性，在控制设备整体体积与制造成本的前提下，尽可能覆盖了小型加工场景下的常见加工需求，既适合入门使用者学习数控加工的操作逻辑与工艺知识，也能满足专业使用者完成小批量精密零件的加工制作，拓展打印端头后还可完成创意模型的快速成型制作，实现一机多用的使用效果。
