3D打印机用航向船长机械止动限位组件

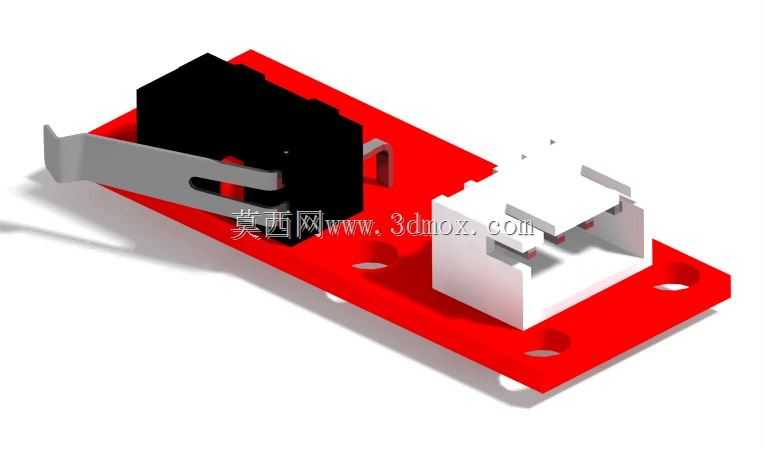

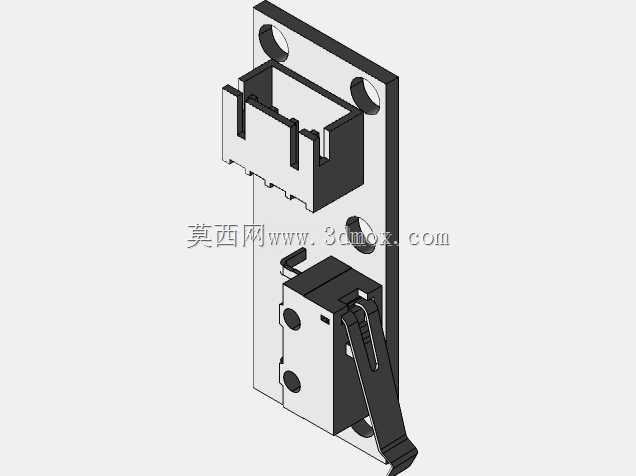

该机械止动组件是桌面级FDM 3D打印机的核心行程限位部件，主要应用于Prusa系列等开源架构3D打印机的X、Y轴运动行程末端，承担运动轴硬限位保护、原点复位触发的核心功能，可在打印过程中避免运动轴超出行程范围造成的传动部件碰撞、皮带脱落、打印头撞坏热床等故障，同时为设备开机复位、打印前自动调平提供精准的位置触发信号。从功能特性来看，组件集成了微动触发开关、弹性触发拨片、绝缘安装基板、接线端子座四个核心部分，弹性金属拨片采用悬臂式弹性结构设计，当运动轴上的触发块接触拨片时，拨片产生可控弹性形变推动微动开关内部触点闭合，向设备主控板传递到位信号，拨片的弧形导入端可以抵消运动轴的少量安装偏差，避免刚性碰撞损坏开关本体，同时保证触发力度均匀一致，不会出现触发卡顿、信号误判的问题。设计思路上，整体采用模块化集成设计，将原本需要分散安装的开关、触发结构、接线座全部整合在一块绝缘安装基板上，基板采用红色绝缘工程塑料材质，既保证了结构强度，又能实现开关与设备金属框架之间的电气绝缘，避免开关信号出现干扰误触发；基板上预留了两个沉头安装孔，孔位间距匹配标准2020铝型材的槽位间距，不需要额外制作转接件就可以直接固定在打印机框架上，大幅降低了组装调试的难度。外形尺寸与安装边界方面，组件整体为扁平式布局，总长度适配标准铝型材的单段安装位，宽度不超过30mm，安装后突出型材表面的高度控制在15mm以内，不会占用运动轴的有效打印行程空间；接线端子座采用白色插拔式设计，预留了标准的2.54mm间距接线位，接线时不需要焊接，直接将导线压入端子即可完成接线，后期维护更换时可以直接拔插端子，不需要重新布线，大幅降低了后期维护的时间成本。在实际使用场景中，该止动块可以适配多种不同规格的运动滑车触发结构，不管是皮带传动的轻型运动轴还是丝杆传动的重型运动轴，都可以通过调整拨片的触发角度实现可靠的限位触发，拨片的金属材质具备优秀的抗疲劳性能，经过数万次触发按压后依然可以保持稳定的弹性，不会出现塑性变形导致触发位置偏移的问题，能够长期保证3D打印机的原点定位精度，避免因限位不准导致的打印层错、模型移位、打印失败等问题。
