LM8UU钢坯线性直线运动轴承结构

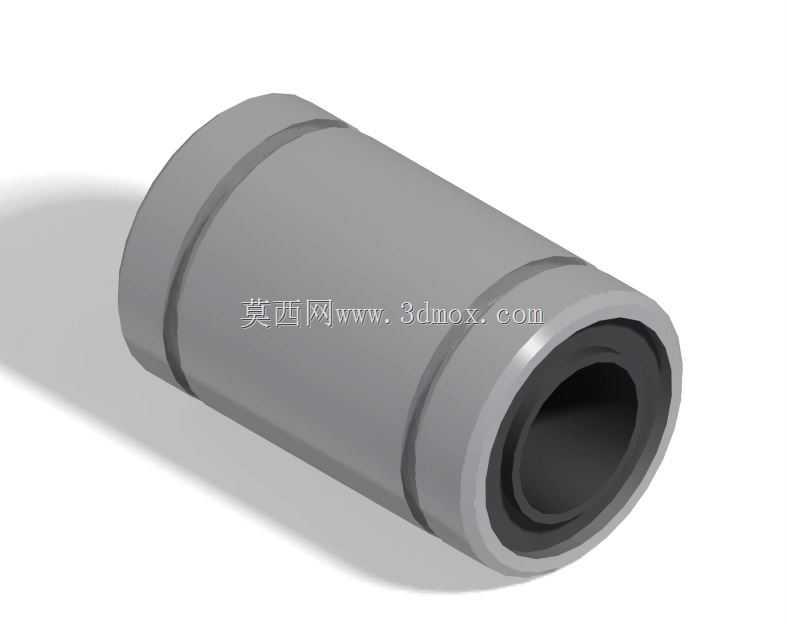

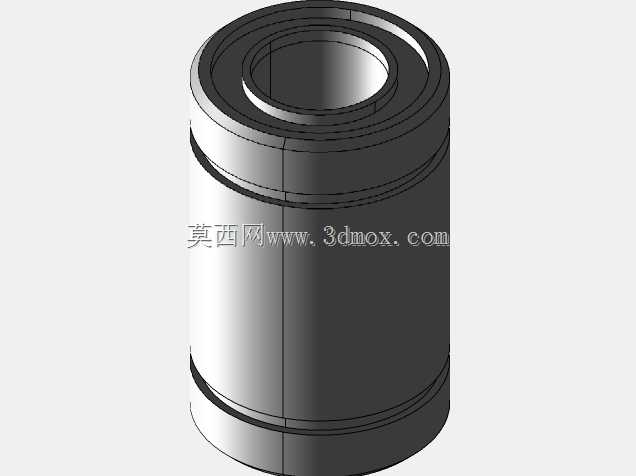

做非标自动化设备做久了，对这类小尺寸线性轴承的选型敏感度很高，LM8UU这类规格的直线轴承，是轻载直线往复运动场景里用得极普遍的导向元件，从桌面级3D打印机的光轴导向，到小型点胶机的滑台移动，再到检测设备的探针进给模组，但凡需要低摩擦直线往复动作、安装空间紧凑的位置，都能见到它的身影。这款钢坯材质的LM8UU线性轴承，整体采用直筒式外形结构，没有额外的法兰安装边，适配通孔压装的安装方式，安装时直接将轴承压入对应公差的安装座孔内即可，不需要额外设计法兰固定的螺钉位，能最大程度压缩安装座的径向尺寸，适合空间局促的小型模组设计。从尺寸边界来看，它的内孔适配直径8mm的标准光轴，轴承自身外径为15mm，整体轴向长度24mm，选型时只要预留对应直径的安装孔，保证安装孔的同轴度公差，就能实现顺畅的直线运动。设计这类轴承模型的时候，要重点还原内部的滚珠循环结构、两端的密封挡圈结构，还有外圈的两道环形卡槽——这两道卡槽是用来配合卡簧实现轴承轴向定位的，压装入座后卡入孔用卡簧，就能避免轴承在往复运动中出现轴向窜动，这点在实际装配里很容易被新手忽略，很多人压装完轴承没做轴向限位，设备运行一段时间轴承就顺着光轴方向窜动，直接导致导向卡滞。从功能特性来说，钢坯材质的外圈相比冲压外壳的线性轴承，刚性更好，能承受一定的径向载荷，适合有小幅径向受力的直线导向场景，内部的滚珠保持架能让滚珠均匀排布，运动过程中摩擦阻力小，运行平稳，不会出现卡顿的情况，两端的密封结构可以阻挡外界的粉尘、碎屑进入轴承内部的滚道，延长轴承的使用寿命，在有少量粉尘的车间环境里使用，也能保证较长的维护周期。做三维建模的时候，除了还原外部的外形尺寸、卡槽结构，还要把内部滚道、滚珠的排布位置做准确，这样在做整机装配干涉检查的时候，才能准确判断轴承和周边结构件的间隙，避免实际加工装配的时候出现干涉问题，尤其是做小型滑台设计的时候，轴承和滑台连接板、端部限位块的间隙往往只有几毫米，模型尺寸精准才能减少后续改图的工作量。
