蓝牙4.0双声道25W音频功放板结构设计

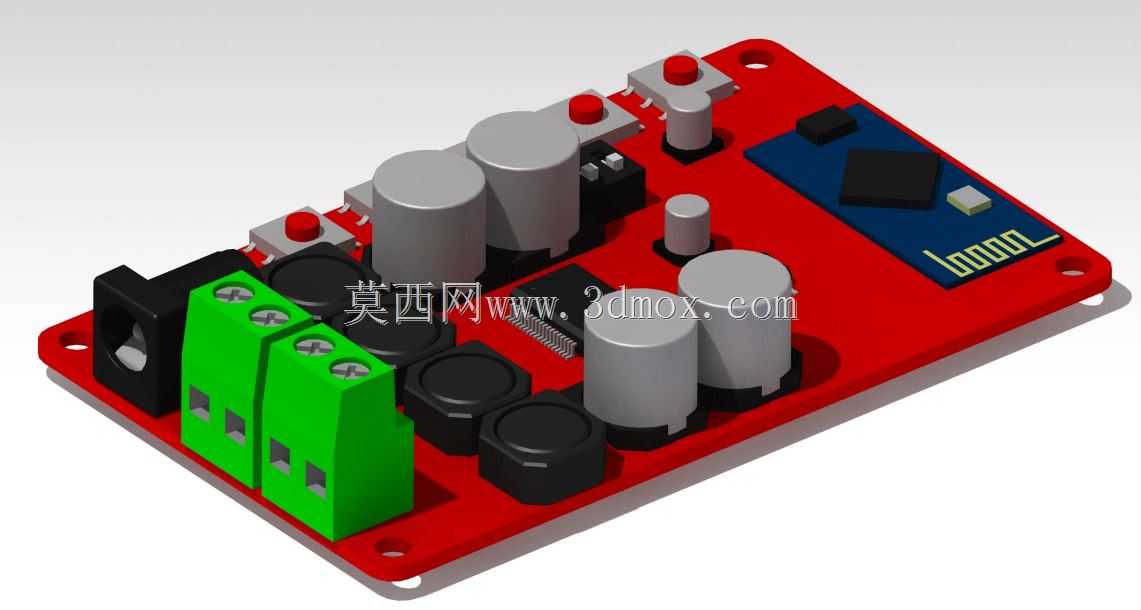

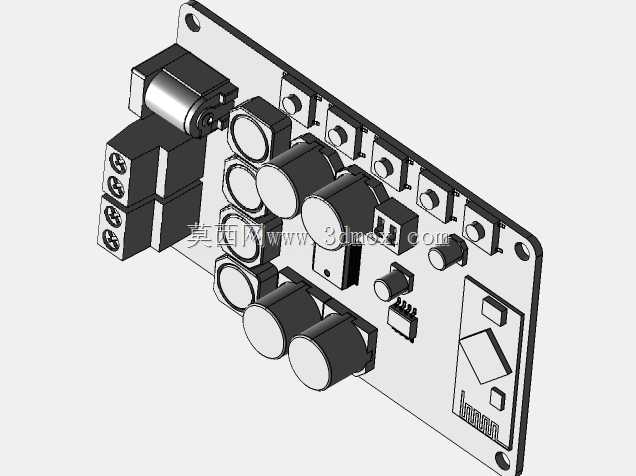

这款蓝牙音频功放模块主要面向桌面音响改装、小型有源音箱开发、DIY音频设备搭建等应用场景，可直接嵌入木质音箱壳体、桌面多媒体音响、小型背景音乐播放终端内部，为用户提供无线音频接收与功率放大的一体化硬件解决方案，无需额外搭配蓝牙接收模块即可完成音频信号的无线传输与驱动输出，大幅简化音频设备的改装与开发流程。模块核心采用TDA7492P功放芯片，搭载蓝牙4.0无线接收单元，单声道输出功率可达25W，可适配阻抗为4Ω、6Ω、8Ω乃至16Ω的全频扬声器、高音单元与低音单元，能够覆盖绝大多数民用小型音频播放设备的扬声器匹配需求，输出音质失真度低，动态范围充足，可满足日常桌面听音、小型空间背景音乐播放的使用要求。在电路设计层面，模块采用红色FR-4玻纤电路板作为载体，板载多组不同容值的铝电解电容与黑色固态电容，分别负责电源滤波、信号耦合、退耦等功能，有效滤除电源纹波与信号杂波，保障音频输出的纯净度；板载绿色栅栏式接线端子，分别用于电源输入与左右声道扬声器输出，接线时无需焊接，通过端子顶部的螺丝即可压紧导线，大幅降低组装与接线的操作门槛；板上设置多颗红色轻触按键，可实现蓝牙配对、播放控制、音量调节等基础操作，同时预留状态指示元件，可直观反馈模块的工作状态与蓝牙连接状态。在结构设计层面，电路板整体采用矩形布局，板角预留标准安装孔位，可通过铜柱与螺丝直接固定在音箱壳体内部的安装位上，安装孔位间距符合常规小型功放板的通用安装尺寸，可直接替换同规格的传统有线功放板；板上所有元件高度经过统一管控，最高元件为大容值电解电容，整体安装高度控制在合理范围内，不会占用过多壳体内部空间，适配绝大多数小型音箱的内部安装空间边界；接口全部布置在板边位置，方便外部导线的连接与走线规划，避免接线后导线与板上元件产生干涉；蓝牙天线区域做了净空处理，减少板上金属元件对蓝牙信号的屏蔽，保障无线连接的稳定性与有效传输距离。模块的电源输入接口采用通用直流电源座，可适配常规直流电源适配器供电，供电电压范围覆盖常用的音频功放供电区间，无需定制特殊规格的电源即可正常工作。
