3D打印机MKS Base V1.5主控控制板

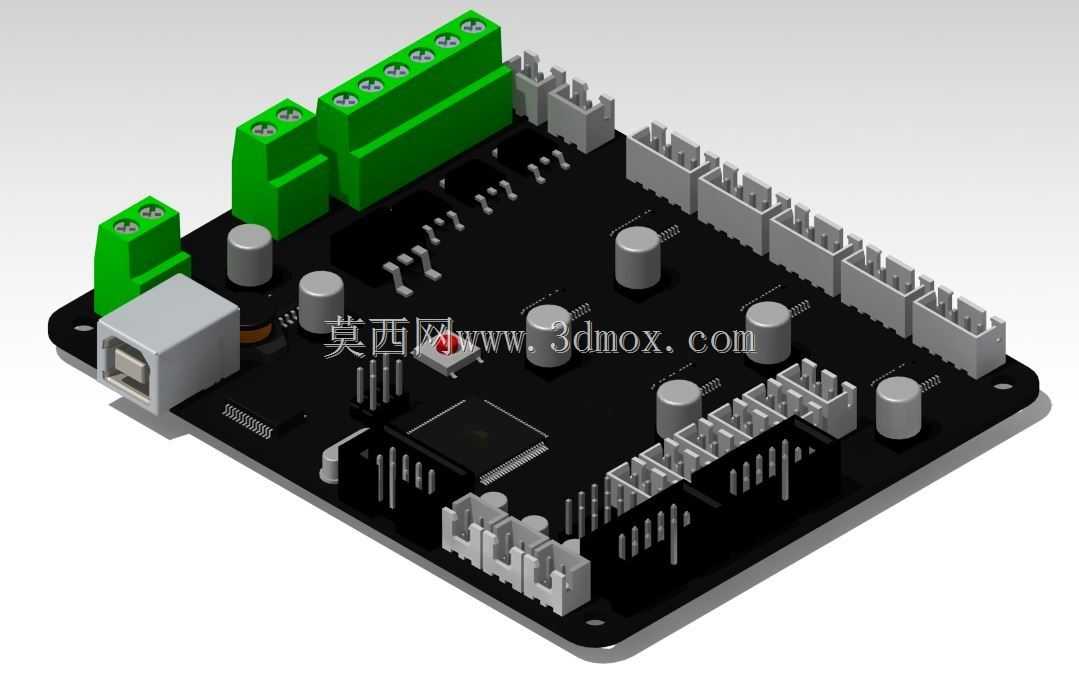

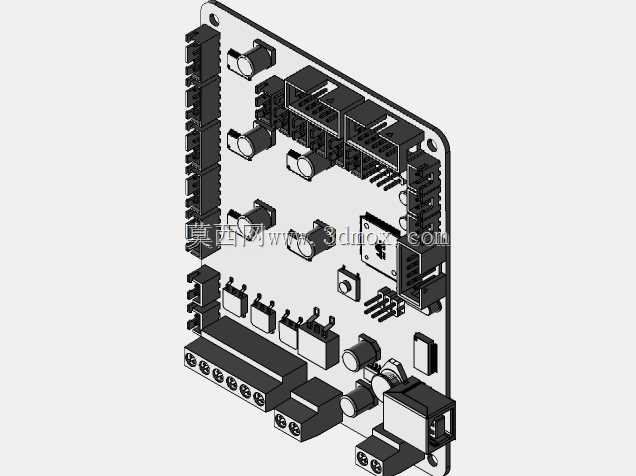

这款控制板是面向桌面级FDM 3D打印机及小型数控类设备开发的集成式主控硬件，在桌面制造、创客DIY、小型定制加工场景中有着广泛的应用空间，能够为设备提供运动控制、温度采集、指令解析的核心算力支撑，是整套设备的控制中枢部件。从实际用途来看，它可以直接对接步进电机驱动模块、加热头热床温控回路、限位触发开关、USB通讯链路，替代传统分散式接线的控制方案，大幅降低设备组装时的布线复杂度，减少接线错误带来的调试成本，无论是入门级用户组装整机，还是老旧设备的主控替换升级，都能快速适配完成部署。在功能特性设计上，板载集成了多组接线端子，绿色的螺丝式端子专门用于大电流的加热回路、电源输入接线，能够保证大电流工况下的接触可靠性，避免接插件松动导致的供电异常；灰色排针接口对应步进电机、限位开关、温度传感器等信号类部件的连接，引脚定义兼容主流开源固件的映射规则，无需额外修改接线定义即可直接烧录适配固件。板上预留的多组电解电容专门针对电源回路做滤波处理，能够抑制电机启停、加热块通断时产生的电压尖峰，提升主控运行的稳定性，避免电压波动导致的芯片复位、打印中断问题；USB接口采用标准B型接口，既可以实现和上位机的实时通讯打印，也支持直接通过该接口完成固件烧录，无需额外配置编程器。设计思路上，这款控制板采用一体化集成布局，将电源管理、信号处理、接口拓展全部整合在单块PCB上，摒弃了多板拼接的冗余结构，在有限的板面积内完成所有功能的排布，同时特意简化了非必要的辅助组件，在保证核心控制功能完整的前提下，压缩板件的整体体积，降低不必要的物料成本，也避免冗余结构带来的故障点。外形尺寸方面，控制板采用矩形板型设计，四个边角预留了标准安装孔位，安装孔间距适配桌面级3D打印机常规的控制盒安装位尺寸，用户可以直接通过铜柱将板件固定在设备框架或者电控盒内，安装边界预留了足够的接线操作空间，各个接口朝向外侧排布，接线时无需额外弯折线材，所有外接部件的插头都可以顺畅插拔，不会和周边安装结构产生干涉。板件的元件排布特意将发热元件和核心芯片做了分区布局，避免加热回路的热量传导至主控芯片区域，保证长时间连续运行时芯片工作在合理温度区间，提升长时间打印作业的运行可靠性。
