螺栓斜口修配用镶配定位嵌件

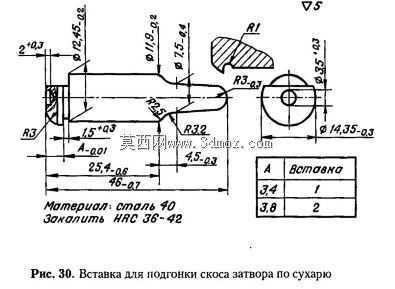

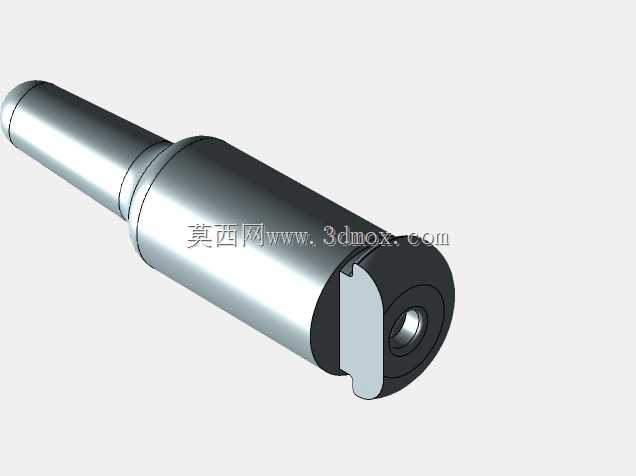

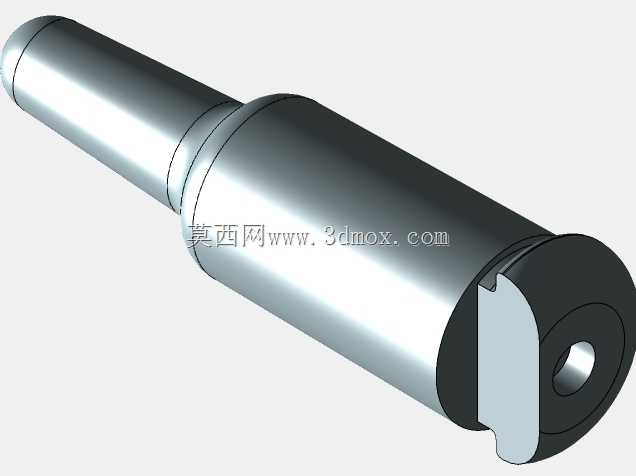

该嵌件主要应用于机械装配与设备检修场景中，针对螺栓类紧固件锁止端斜口的修配作业提供精准定位支撑，是现场修配、工装调试环节中用来保证螺栓斜口与配合件贴合精度的核心辅助配件，多用于液压阀组、制动机构、锁紧连接结构这类对螺栓锁止斜面贴合度要求较高的装配场景，能够避免修配过程中螺栓定位偏移导致的斜口角度偏差、配合间隙超差问题，有效提升螺栓锁止结构的装配可靠性，降低连接结构受载后出现松动、滑移的风险。从功能特性来看，该嵌件自身采用40号钢材质，经淬火处理后硬度达到HRC36-42，具备足够的耐磨性与结构强度，能够承受修配过程中的敲击、锉削作用力，长期反复使用也不会出现定位面变形、磨损超差的问题，嵌件端部的圆弧过渡与定位轴径设计，能够与待修配螺栓的基准端面完全贴合，保证修配基准统一，避免多次装夹带来的累积误差。在设计思路上，该嵌件采用阶梯轴式的整体结构，将定位基准面设置在大直径轴段的端面上，配合外圆尺寸与安装座孔的间隙配合实现快速装拆，工作端的轮廓完全匹配螺栓锁止斜口的修配让位需求，设置的多段圆弧过渡能够避免应力集中，同时在修配过程中为锉削、研磨工具提供足够的操作让位空间，不会出现工具与嵌件干涉的问题。从尺寸与安装边界来看，该嵌件总长度控制在46mm，最大定位轴径为12.45mm，工作端最小轴径为7.5mm，各段轴径的公差均控制在0.02-0.03mm范围内，保证装夹定位的精度，端部R1、R3.2等圆弧结构完全适配螺栓斜口的轮廓，安装时仅需将嵌件插入对应工装的定位孔内，靠轴肩实现轴向定位即可完成装夹，无需额外的锁紧结构，使用便捷，能够适配不同规格螺栓斜口的修配定位需求，修配完成后可直接拔出嵌件清理切屑，维护十分方便。
