铝合金挠性爪式梅花联轴器结构设计

这款挠性爪式联轴器是机械传动系统中极为常用的轴系连接部件，广泛应用于伺服传动、步进电机传动、小型泵阀连接、自动化输送线、精密检测设备、3D打印设备、小型数控机床进给轴等需要精准传递扭矩同时补偿轴系偏差的场景中，能够在两轴存在微小径向、角向、轴向偏差的工况下稳定传递动力，避免轴系因安装对中误差产生额外的交变应力，有效延长电机、轴承等核心传动部件的使用寿命。

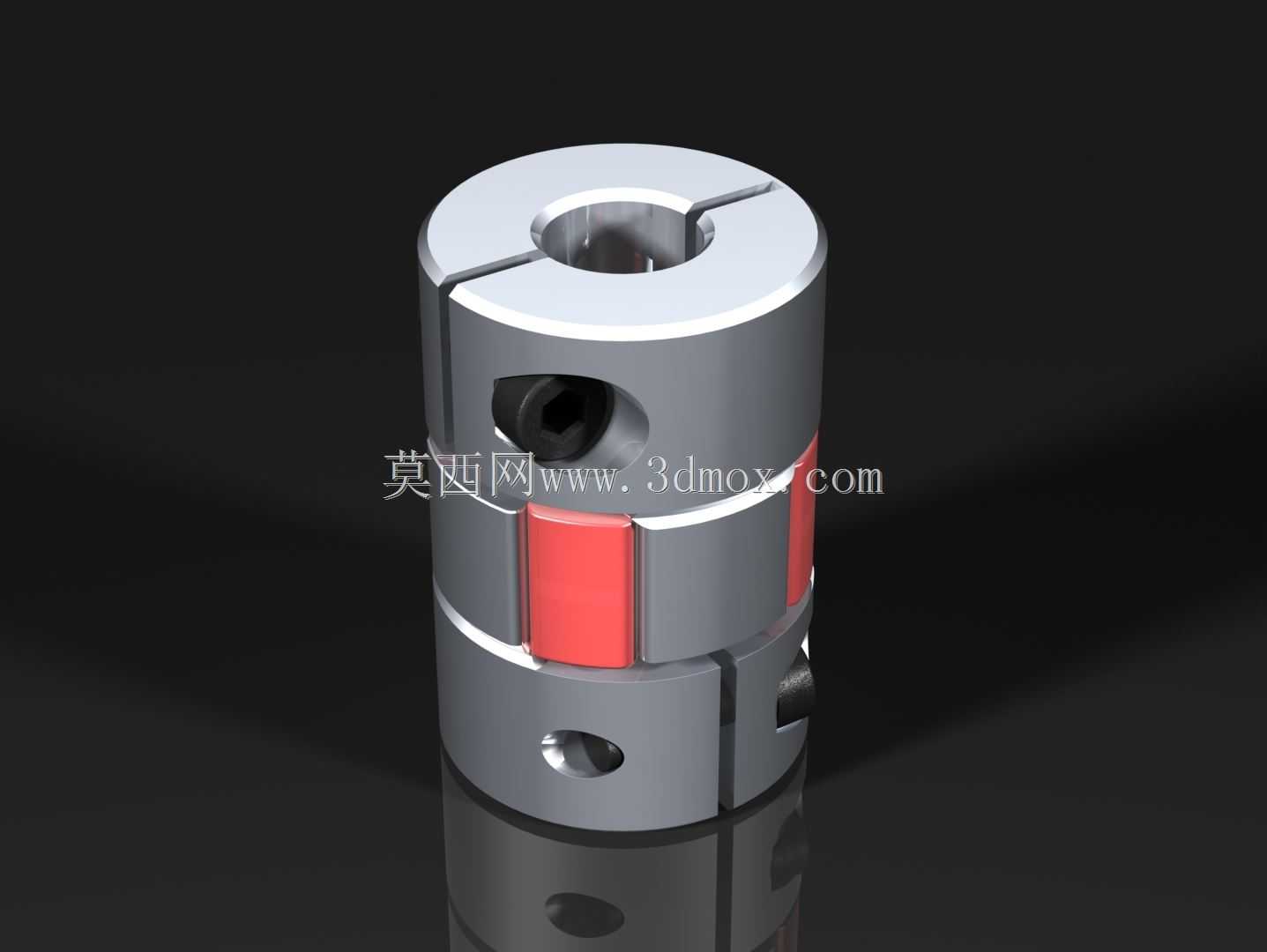

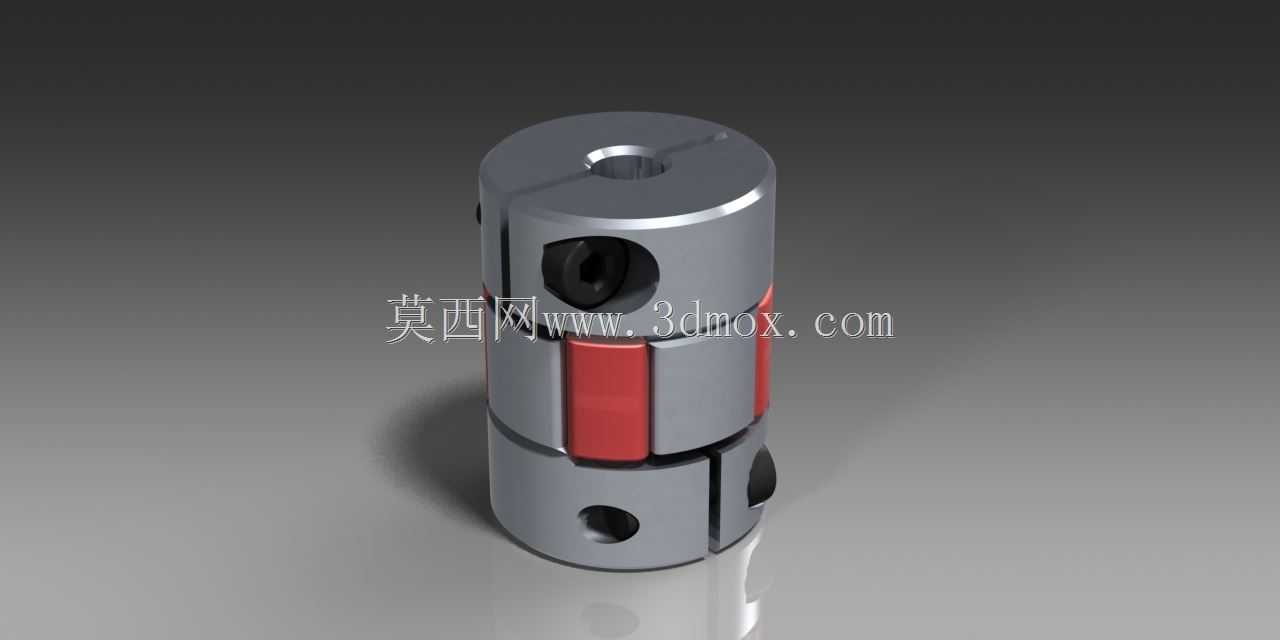

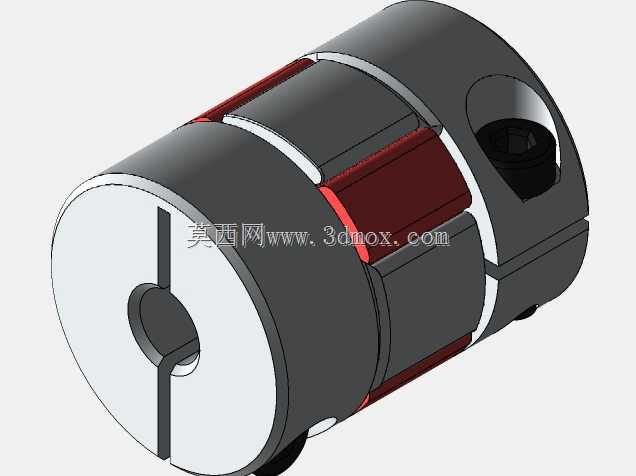

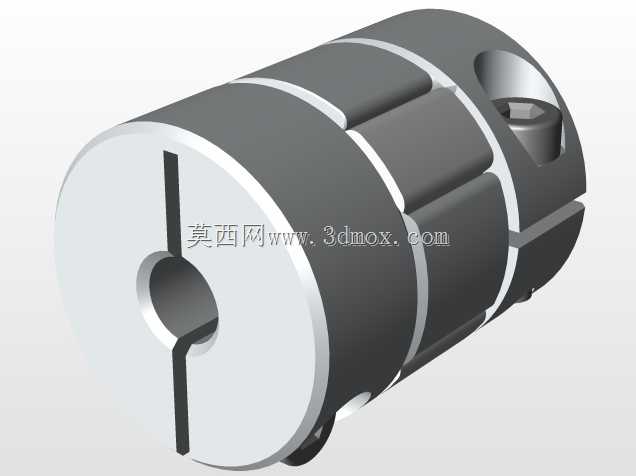

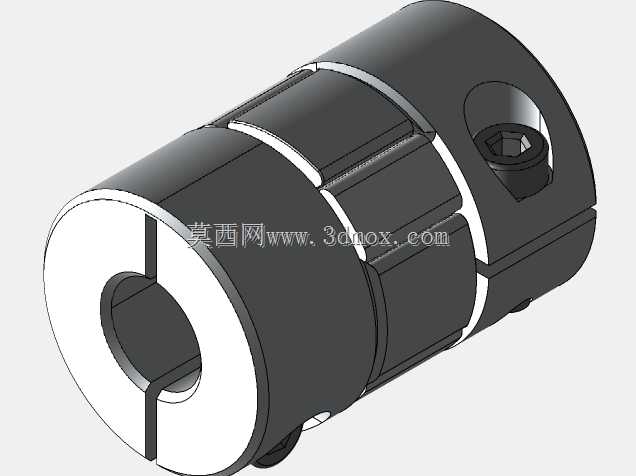

产品采用两半对称的铝合金爪型毂体搭配中间聚氨酯弹性梅花垫的结构设计，两半毂体分别通过顶丝锁紧的方式与两侧传动轴实现无间隙固定，安装时无需复杂的热装或专用工装，仅需拧紧侧面的锁紧顶丝即可完成轴与联轴器的固定，适配常见的5mm、8mm等小规格输出轴径，能够覆盖绝大多数小型精密传动场景的轴径匹配需求。毂体选用高强度铝合金加工而成，整体重量轻、转动惯量低，非常适合高速启停、正反转频繁的伺服传动场景，不会给电机带来额外的负载负担；中间的聚氨酯梅花垫具备优异的弹性阻尼特性，既可以补偿两轴之间的安装对中偏差，还能有效吸收传动过程中的振动、缓冲启动瞬间的冲击载荷，同时具备一定的绝缘特性，可避免两侧轴系之间的电流传导，保护精密驱动元件不受电蚀损伤。

从外形尺寸与安装边界来看，这款联轴器外径为20mm，总长度为26mm，整体结构紧凑，径向占用空间极小，能够适配安装空间局促的小型设备内部布局；爪型结构采用圆弧过渡设计，与弹性垫的接触面积均匀，传动过程中应力分布均匀，不会出现局部应力集中导致的弹性垫过早磨损问题；锁紧顶丝采用内六角结构，安装时操作空间需求小，侧面的开槽结构能够让毂体在锁紧时均匀抱紧轴面，保证连接的同轴度与锁紧可靠性，即使在频繁正反转的工况下也不会出现轴与毂体打滑、松动的问题。在实际选型应用中，这款联轴器能够适配额定扭矩范围内的传动需求，日常维护仅需定期检查中间梅花垫的磨损状态即可，更换弹性垫时无需挪动两侧的电机与负载设备，仅需轴向留出微小操作空间即可完成替换，大幅降低了设备后期的维护成本与停机时长，是小型精密传动场景下性价比极高的轴连接解决方案。
