带多接口凸台的圆形法兰端盖结构设计

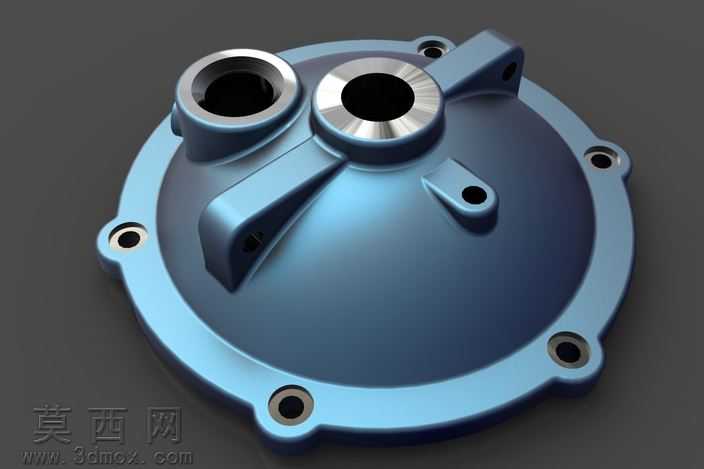

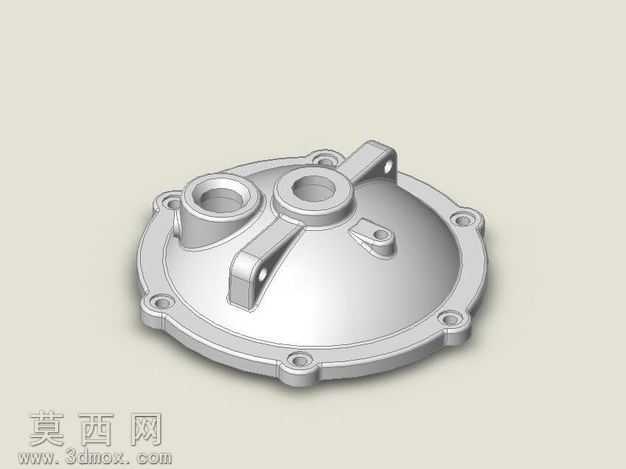

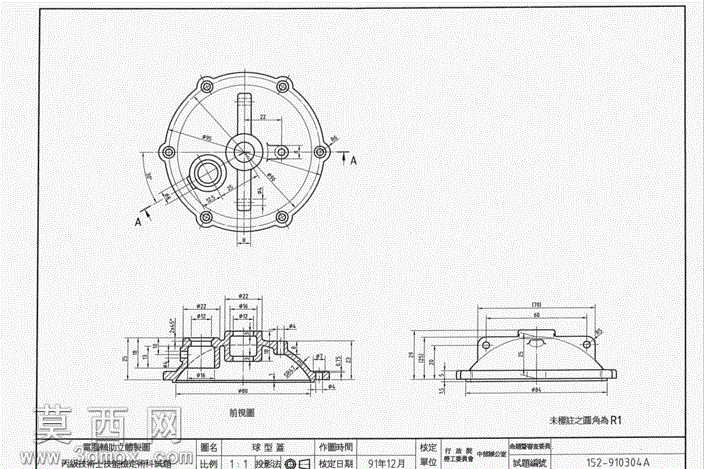

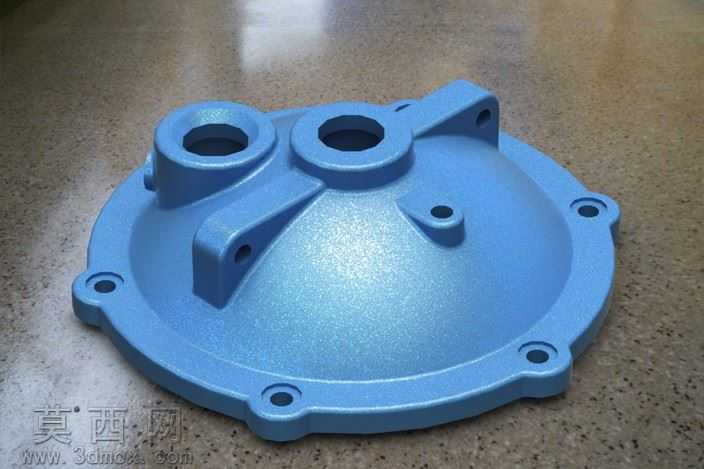

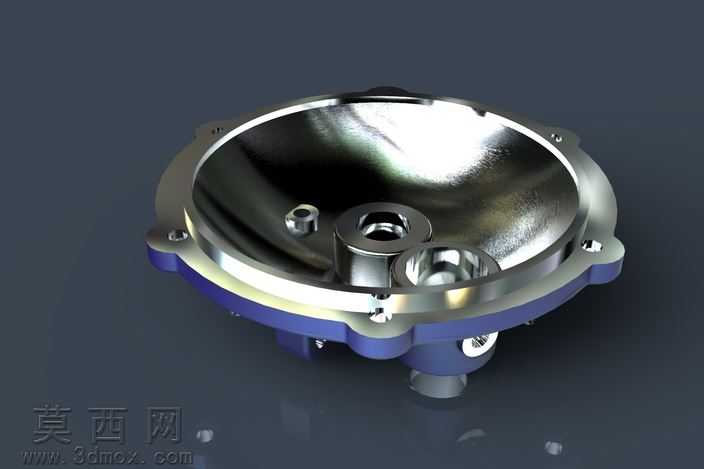

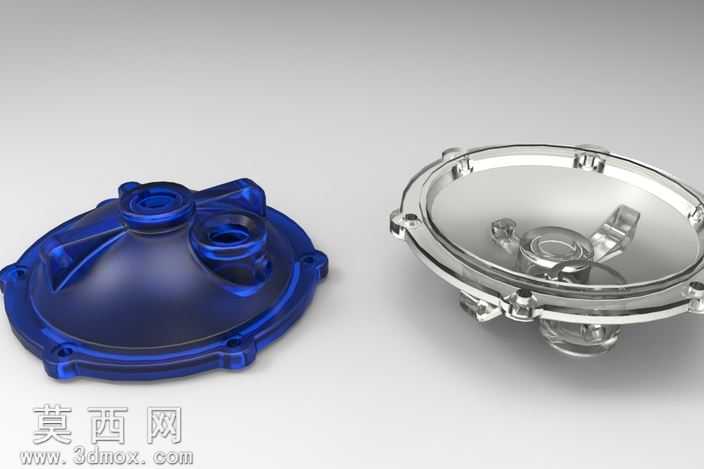

本作品为一款圆形法兰式端盖的三维设计成果，建模阶段采用自顶向下的设计思路，首先以回转体基础特征构建端盖的主体穹顶轮廓，通过旋转凸台命令生成端盖的基础壁厚结构，保证主体曲面的顺滑过渡，避免应力集中的尖角结构。在主体轮廓基础上，依次添加周向均匀分布的法兰连接耳结构，每个连接耳处设计沉头螺栓过孔，孔位与法兰安装基准严格同轴，周向孔位的角度公差通过阵列参数精准控制，确保安装时的对位精度。端盖顶面设计三处不同规格的管状接口凸台，其中两处为平行布置的等径通油/通气接口，一处为居中布置的大口径主接口，各凸台与主体穹顶的衔接处均添加渐变过渡圆角，通过放样命令实现凸台根部与曲面的顺滑贴合，消除建模过程中的曲面破面问题。同时在主接口旁设计带安装孔的定位支耳，用于外接管路或传感器的固定，支耳处的安装孔做沉孔处理，保证紧固件安装后表面平整。材质渲染阶段采用铸铝哑光金属材质，调整材质的粗糙度、金属度参数还原铸件表面的细微颗粒质感，对接口内孔、法兰安装面做局部高光处理，区分加工面与非加工面的视觉差异，渲染时采用柔和的侧上方打光，清晰呈现端盖表面的结构起伏与圆角过渡细节。结构设计上充分考虑端盖的密封与安装需求，法兰边缘设计止口定位结构，与配合件安装时可实现径向定位，避免装配错位；各接口凸台的壁厚根据接口通径做差异化设计，大口径接口壁厚适当增加以提升结构强度，小口径接口在保证通流面积的前提下控制壁厚，兼顾轻量化与结构刚性。建模过程中对所有棱边做倒圆角处理，既符合铸件的工艺要求，避免铸造时的应力开裂问题，也能去除锐边提升装配安全性。整体模型的特征树逻辑清晰，各特征参数可编辑调整，可根据实际使用需求修改接口通径、法兰孔位数量、整体壁厚等参数，适配不同规格的腔体密封连接场景，模型的曲面质量经过检查，无重叠面、自由边等几何错误，可直接用于后续的工程图生成、有限元分析或者3D打印验证。
