可转位螺纹连接式铣削刀具结构设计

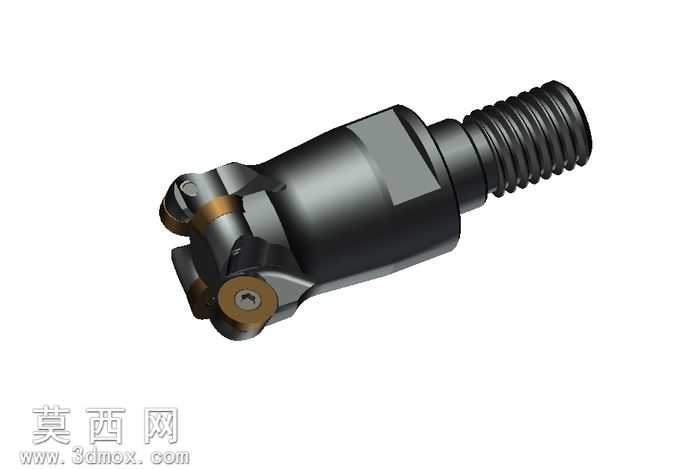

本模型为机加工领域常用的可转位螺纹连接式铣削刀具，建模过程严格遵循铣刀的实际加工参数与装配逻辑，首先在三维建模环境中完成刀体主体结构的草绘，通过回转特征生成刀体的基础柱形轮廓，针对刀头安装位做精准的切除特征，预留出可转位刀片的安装卡槽与定位销孔，保证刀片安装后的定位精度与夹持稳定性。刀体尾部的螺纹连接段采用螺旋扫描特征生成标准连接螺纹，匹配加工中心常用的模块化刀柄接口，螺纹段与刀体主体之间设计有定位轴肩，保证刀具装夹后的同轴度，减少高速铣削过程中的径向跳动。刀体中部的防滑平面采用拉伸切除特征制作，用于装夹时的扳手卡位，方便刀具的拆装更换。刀片部分单独建模后完成装配约束，采用圆形可转位硬质合金刀片的通用结构，刀片与刀体卡槽之间添加定位销的装配约束，还原真实刀具的装夹逻辑，刀片的切削刃做圆弧过渡处理，匹配实际铣削加工的切削角度。材质渲染阶段，刀体主体赋予合金钢哑光发黑材质，还原工业刀具的表面处理效果，金属部分添加细微的磨砂纹理与环境反射，提升模型的真实感；可转位刀片赋予硬质合金的金色涂层材质，添加轻微的金属光泽与切削刃处的高光效果，区分刀片与刀体的材质差异；尾部螺纹段与中间定位环赋予金属镀铬材质，做高反光金属质感处理，还原刀具的装配部件材质差异。设计思路上，该铣刀采用模块化螺纹连接结构，可适配不同长度的接杆，满足不同深度的铣削加工需求，可转位刀片的设计无需对刀具进行整体重磨，刀片磨损后仅需转动刀片角度或更换刀片即可继续使用，大幅降低加工成本，刀体的排屑槽结构做了优化设计，可在铣削过程中引导切屑排出，避免切屑缠绕刀具影响加工质量，整体结构紧凑，装夹便捷，适用于模具加工、通用机械零件的平面铣削、仿形铣削等加工场景，模型的各部分尺寸比例严格参照行业通用铣刀参数制作，可用于加工工艺演示、刀具结构教学、虚拟装配仿真等场景。
