三旋翼小型航拍飞行器结构设计

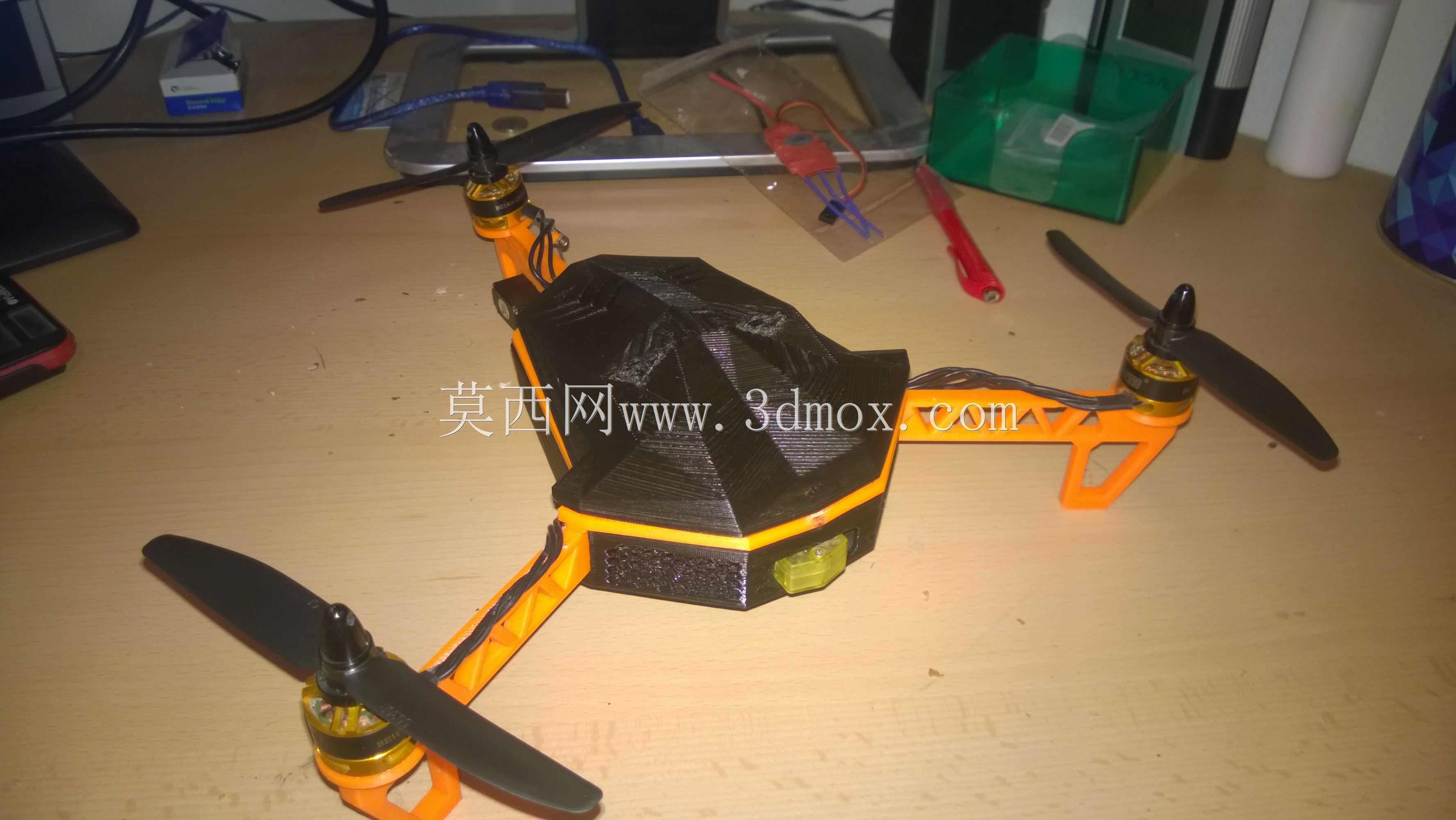

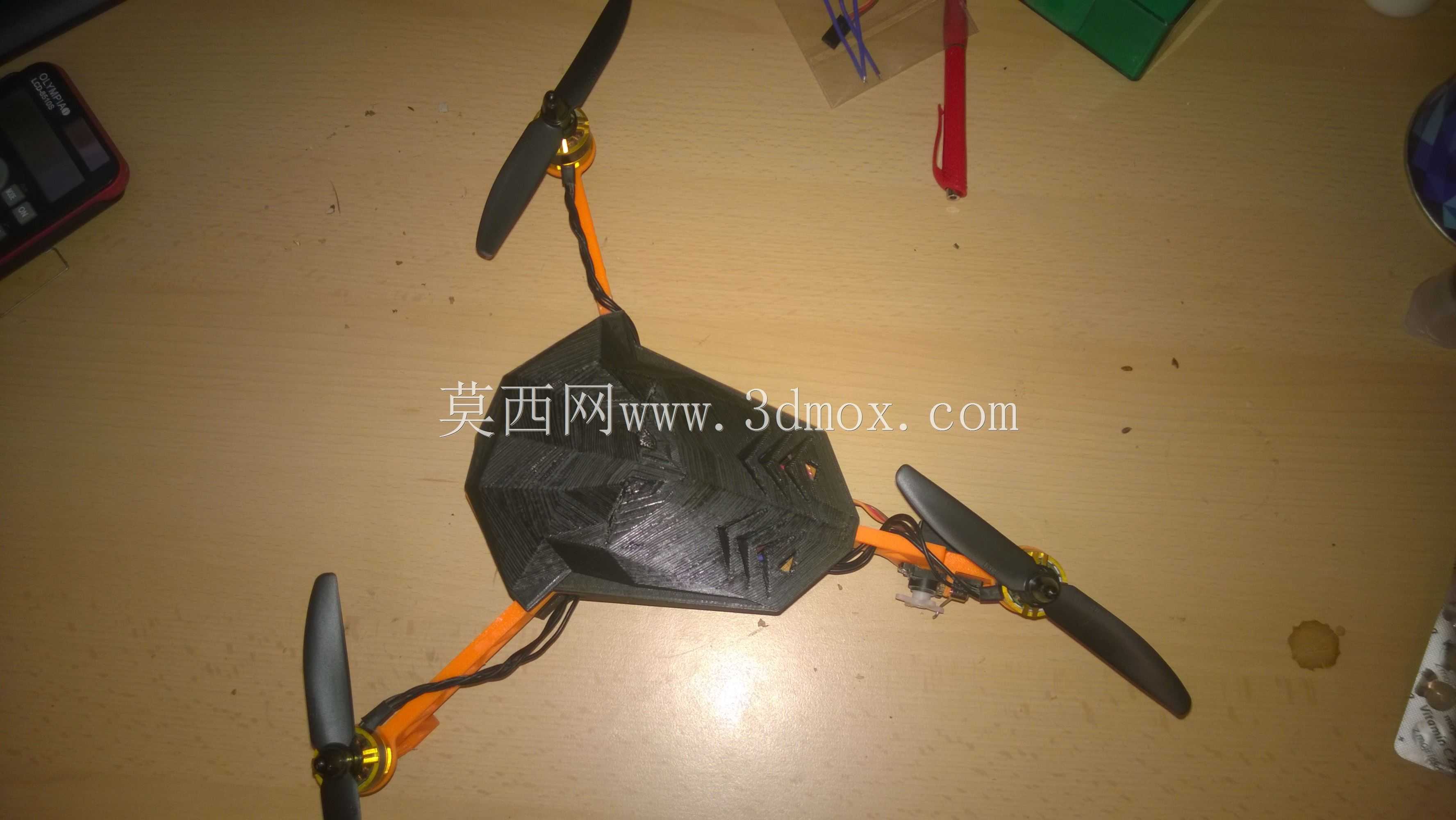

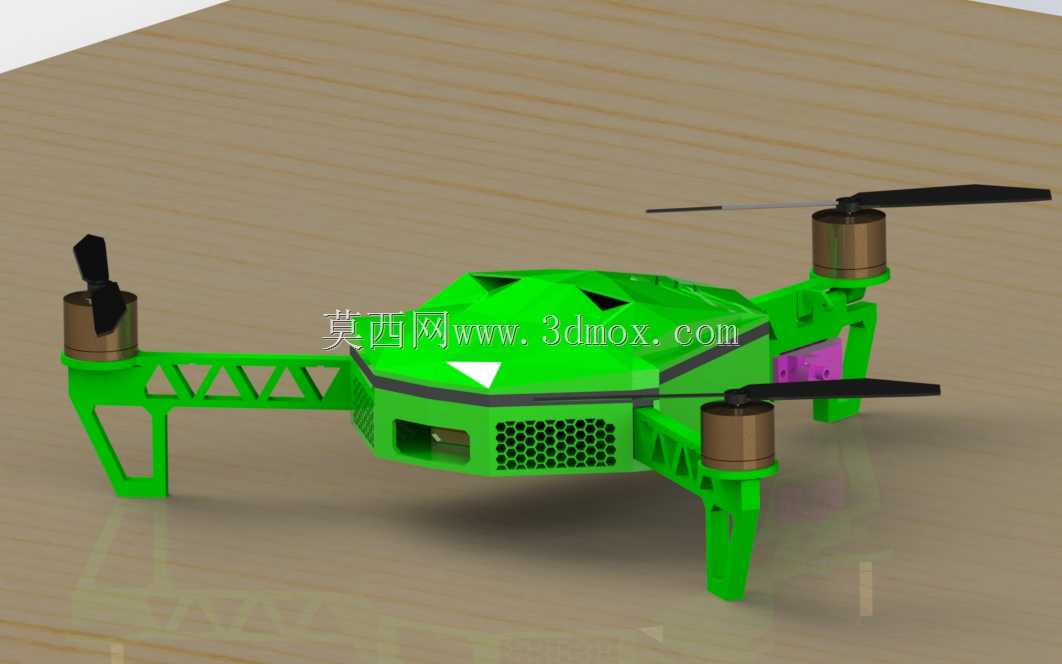

这款三旋翼飞行器主要面向消费级近景航拍、室内外轻量巡检以及航模爱好者DIY创作场景，相较于常见的四旋翼构型，三旋翼布局通过尾部舵机实现偏航控制，在同等起飞重量下拥有更优的动力冗余，同时机臂采用镂空桁架式结构，在保证结构强度的前提下大幅降低机身自重，能够适配小容量动力电池实现更长的悬停续航。整机转子间距设定为250mm，属于小型穿越类飞行器的尺寸范畴，安装边界紧凑，既可以在开阔户外完成快速机动飞行，也能在室内狭小空间完成稳定悬停作业，不会因为尺寸过大产生碰撞风险。

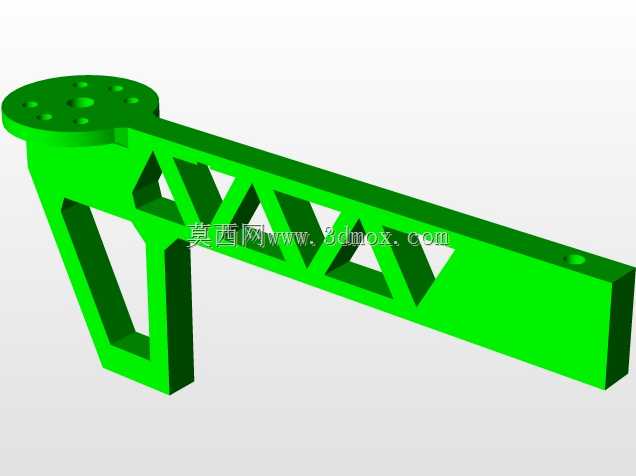

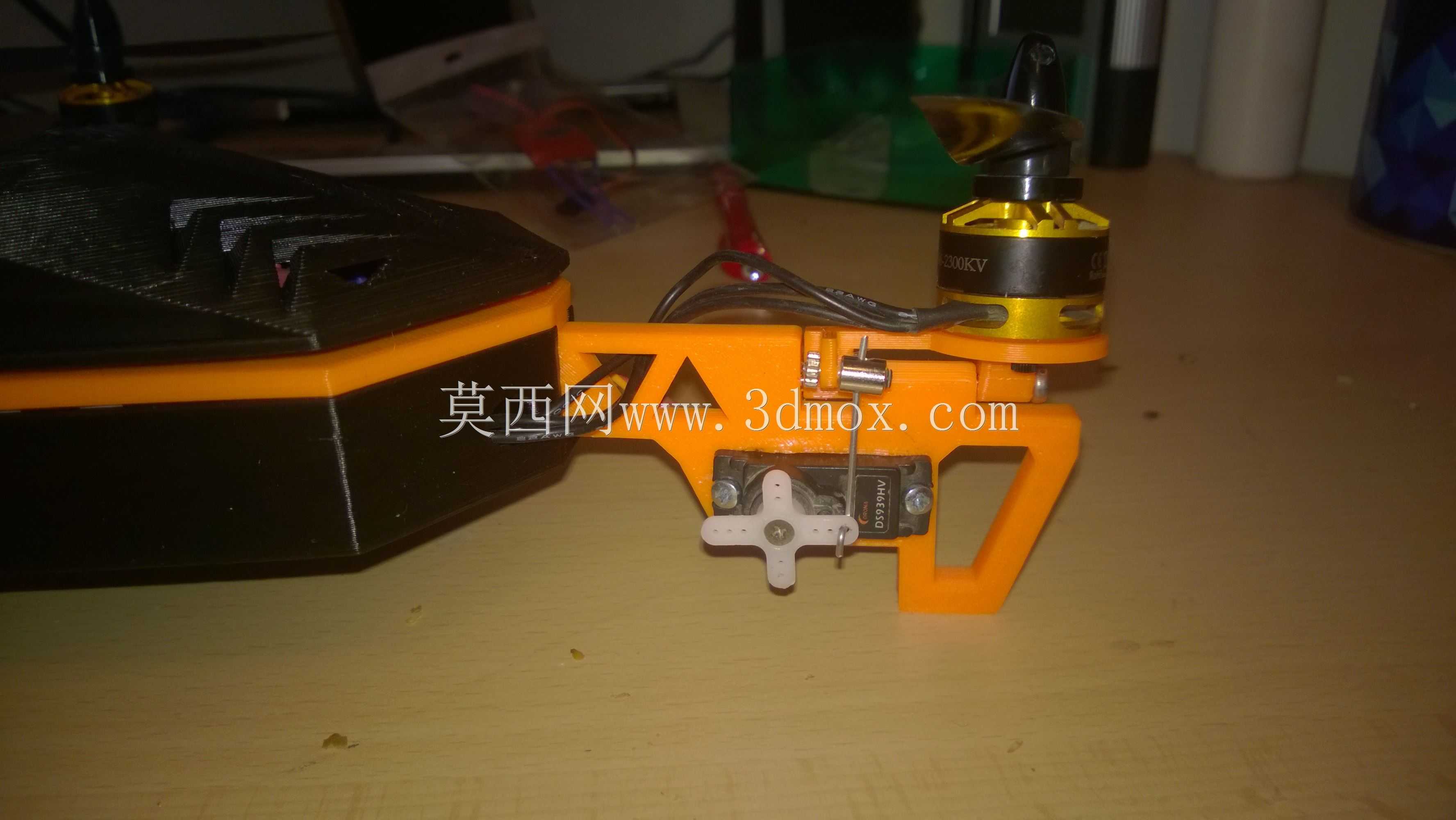

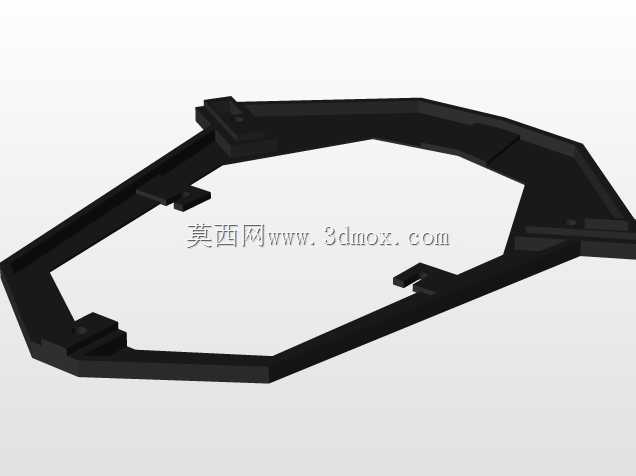

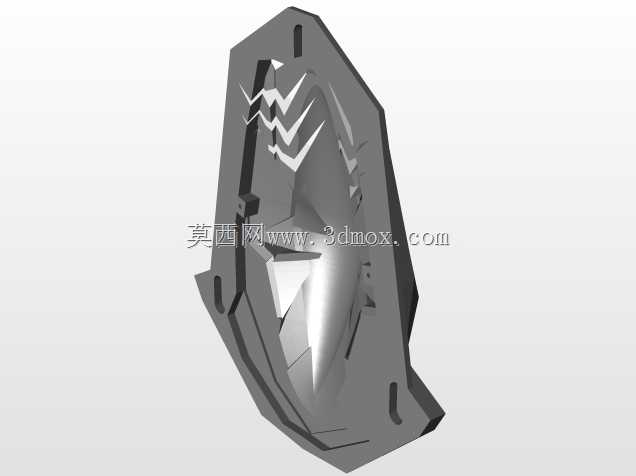

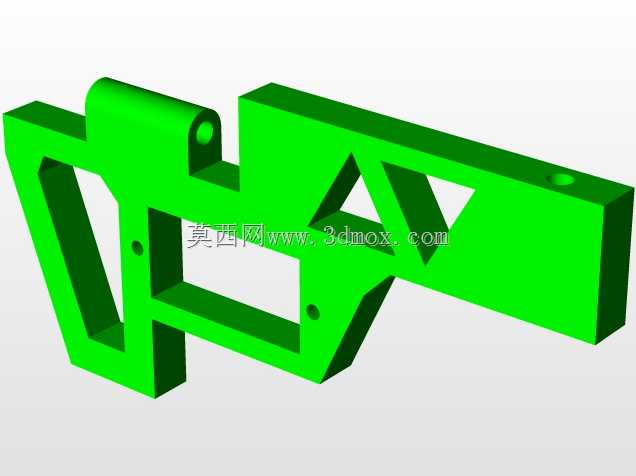

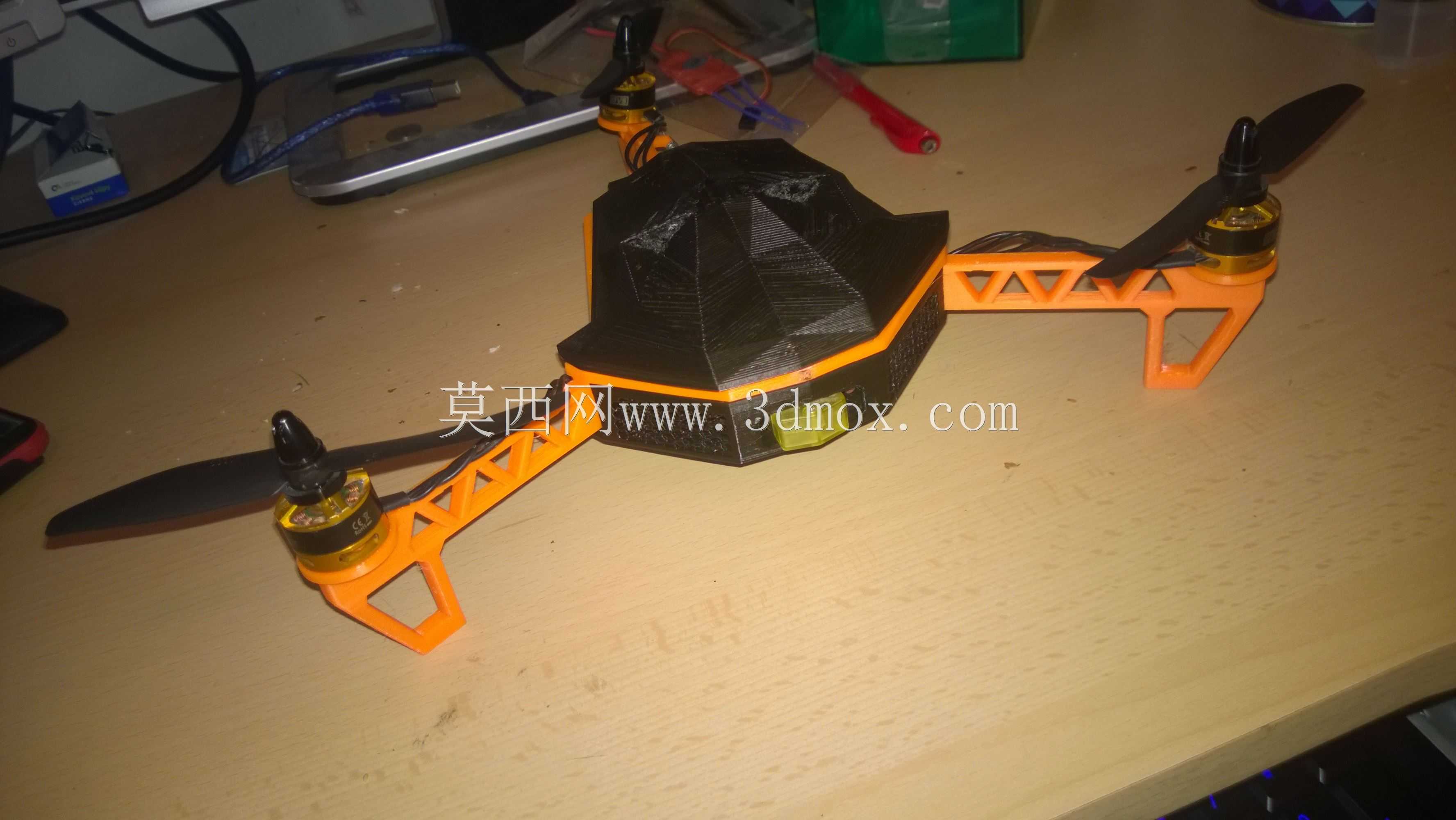

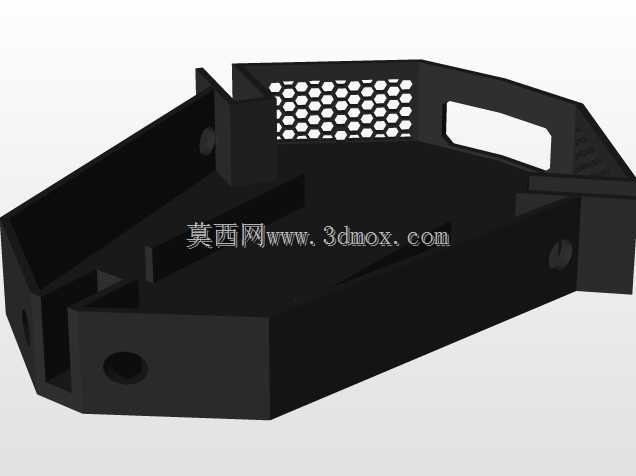

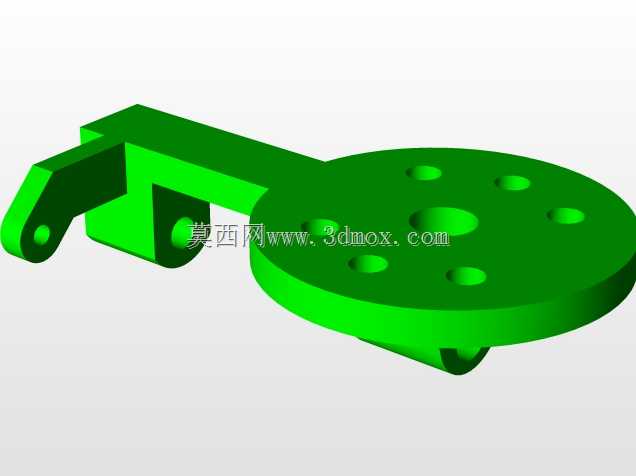

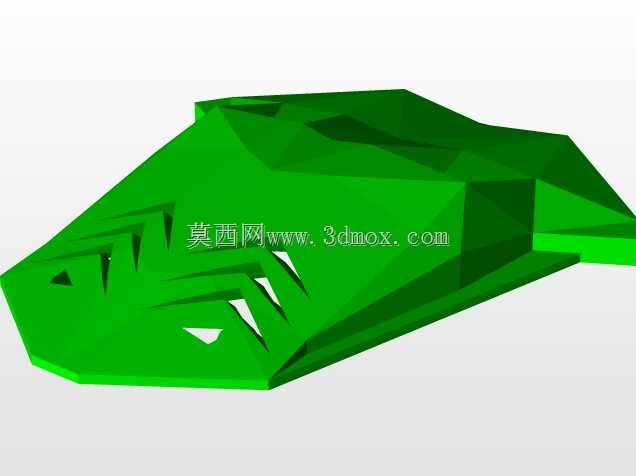

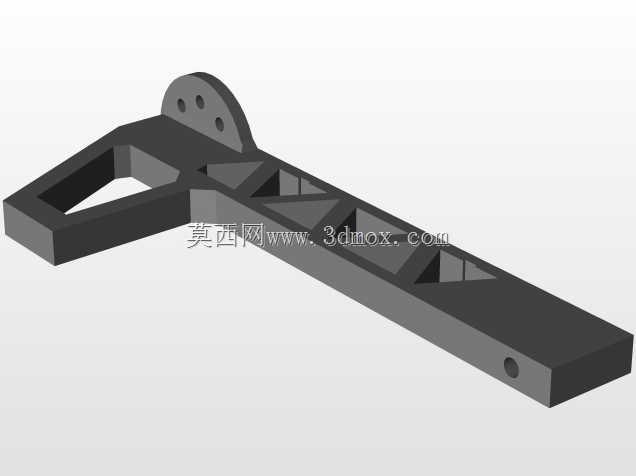

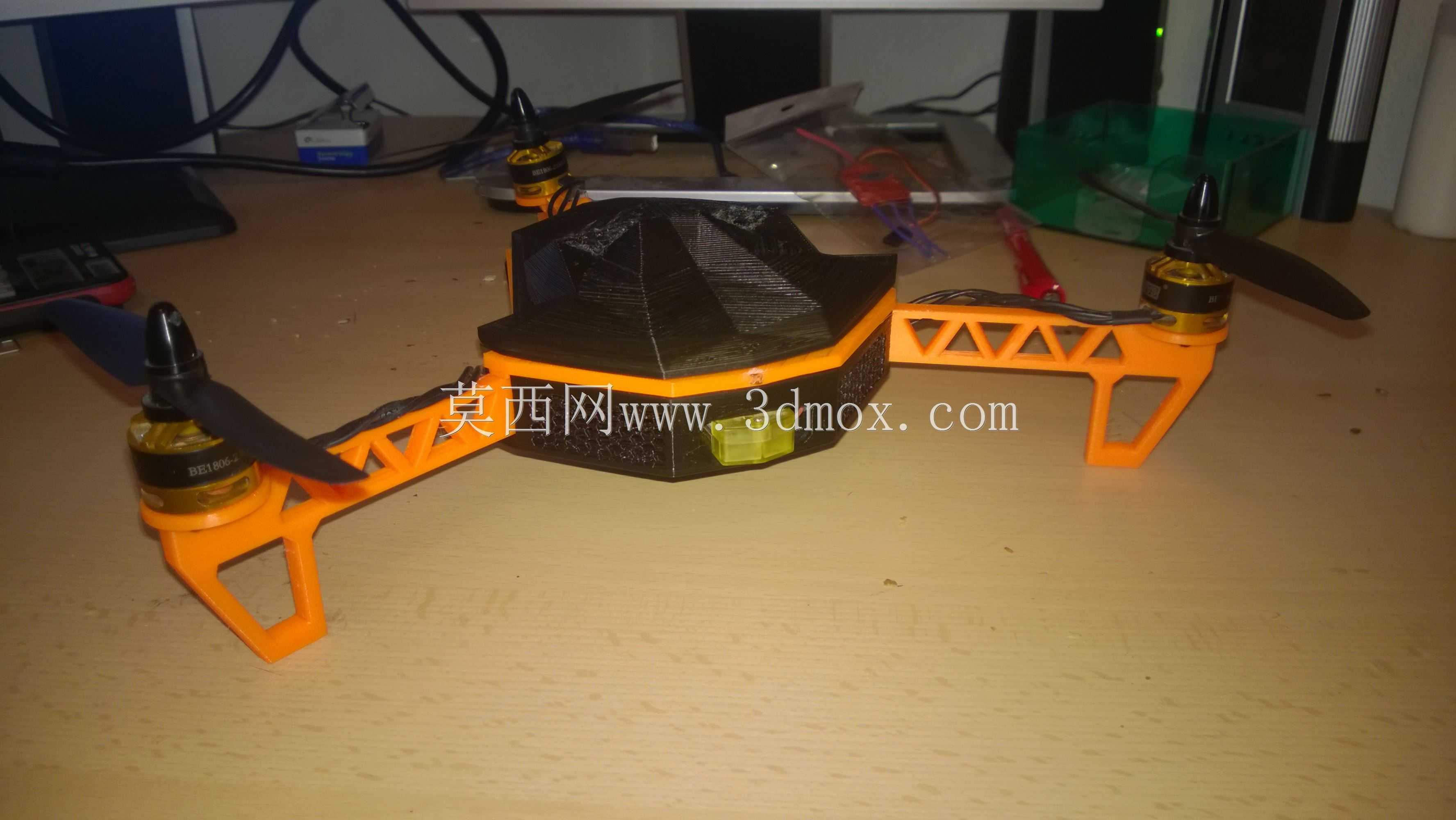

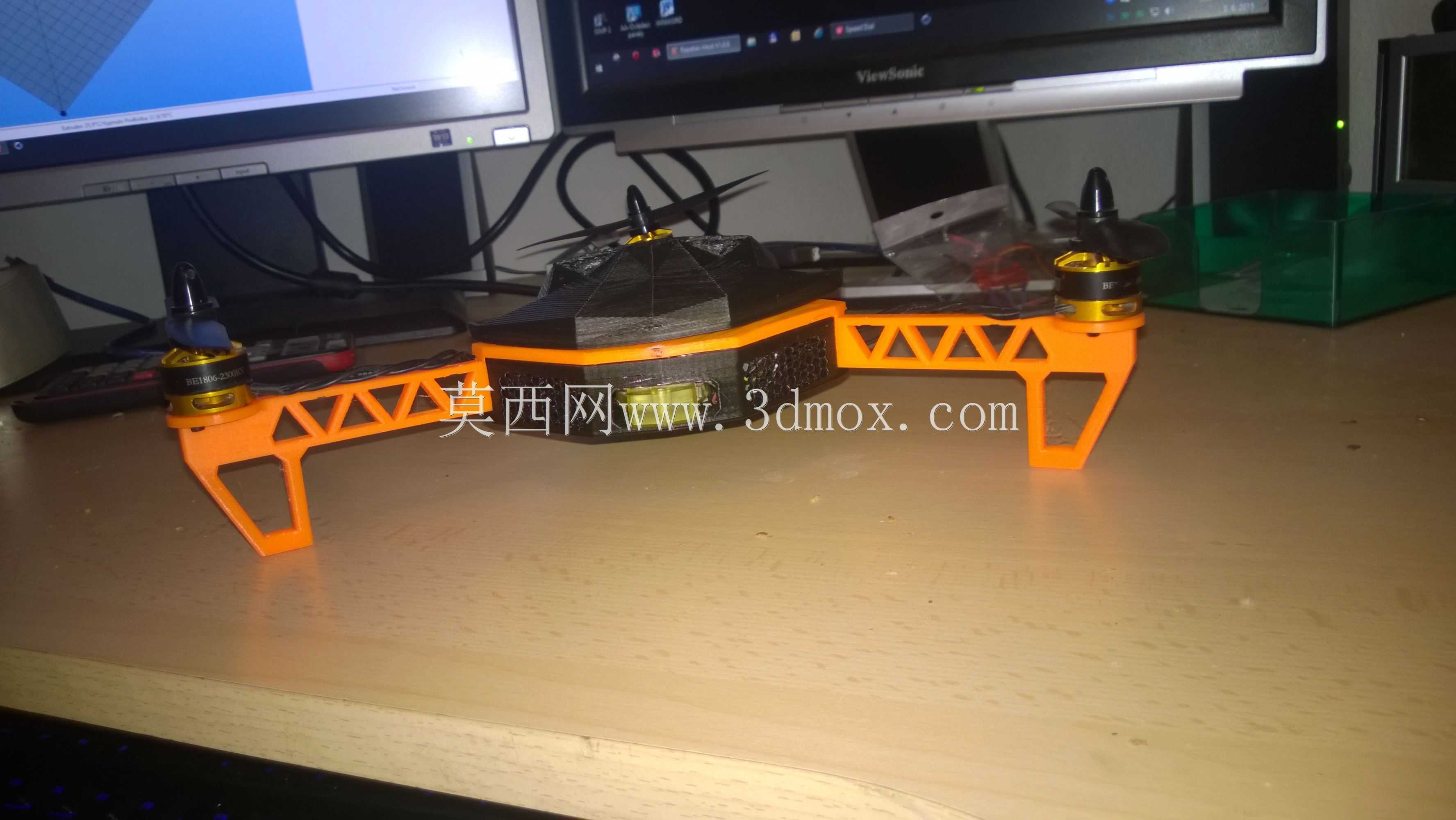

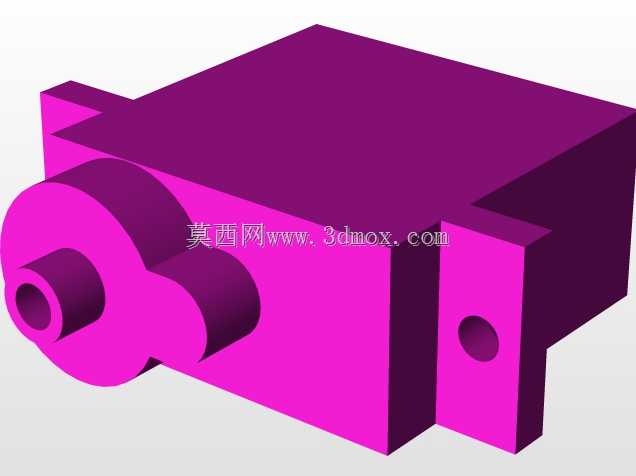

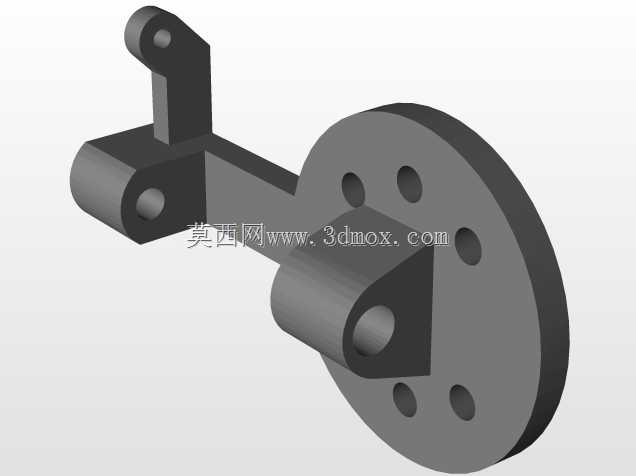

设计过程中优先考虑了3D打印制作的适配性，机身主体上盖采用多面切角的多边形造型，既能够降低飞行过程中的风阻，也能为内部飞控、电调、接收机等电子元件提供充足的安装空间，同时棱角结构可以提升打印件的结构刚性，避免飞行震动导致的部件松脱。三根机臂采用一体化橙色桁架结构，臂端预留了标准电机安装孔位，可直接适配2204、1806系列小型外转子无刷电机，机臂根部与机身主体采用快拆式衔接结构，方便日常收纳与损坏部件的更换维护。尾部机臂集成了舵机安装位，可直接固定标准9g尺寸的微型舵机，通过舵机摇臂带动尾部电机倾转实现偏航力矩控制，相比四旋翼通过差速控制偏航的方式，三旋翼的倾转舵机控制拥有更灵敏的转向响应，在快速穿越飞行时能够获得更跟手的操控体验。

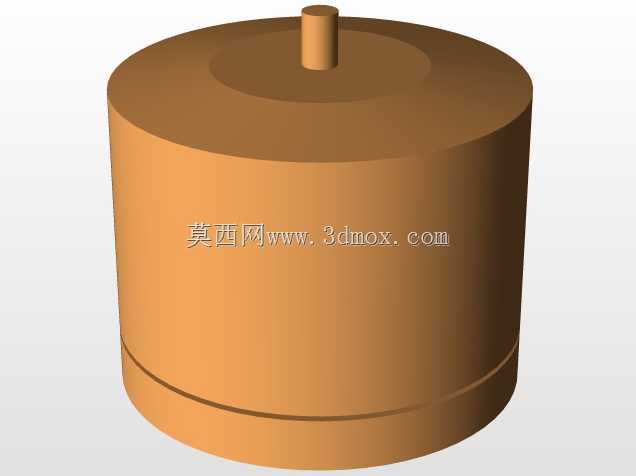

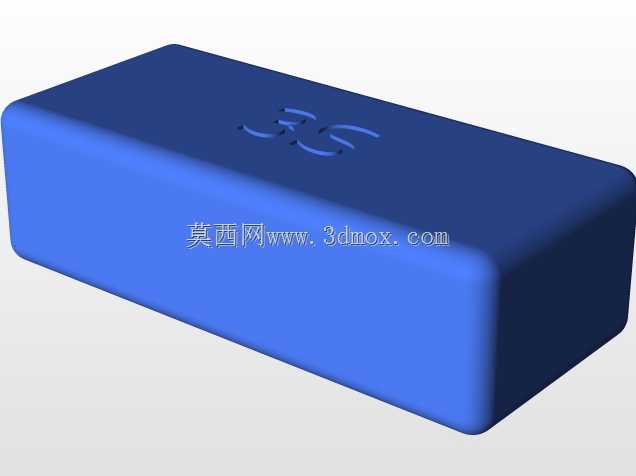

动力配置上可适配1806-2300KV规格外转子无刷电机，搭配20A规格的微型电调即可满足动力输出需求，飞控系统可兼容通用迷你型CC3D飞控，能够实现自稳、半自稳、手动等多种飞行模式切换，桨叶推荐搭配5030规格三叶或两叶螺旋桨，在保证拉力充足的前提下降低转动惯量，提升电机响应速度。供电部分适配3S规格1000-1300mAh容量的锂聚合物电池，电池仓设置在机身重心位置，可通过绑带固定，方便根据飞行需求调整电池位置配平整机重心，避免重心偏移导致的飞行姿态异常。整机起落架与机臂一体化设计，臂端向下延伸的支撑结构可在降落时提供缓冲，无需额外加装起落架部件，进一步降低整机重量，同时减少飞行过程中的多余风阻。
