汽车发动机铸造型连杆结构设计

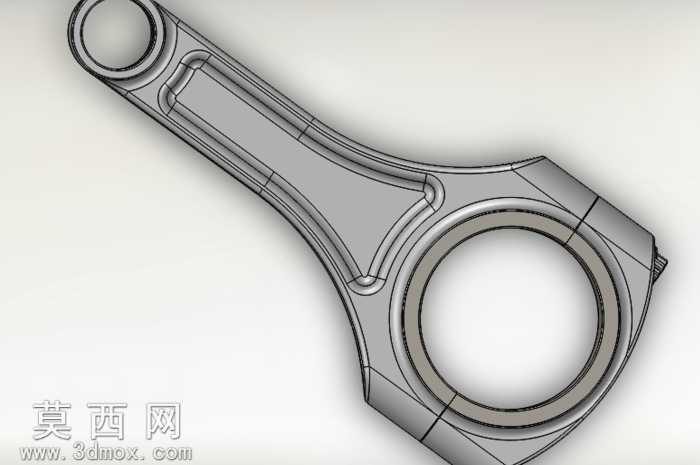

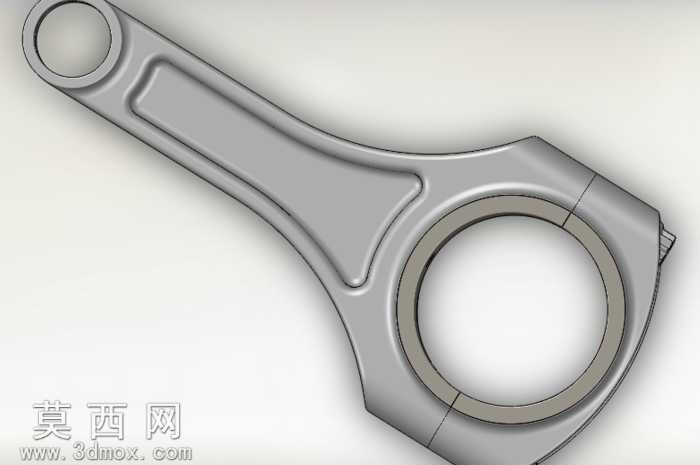

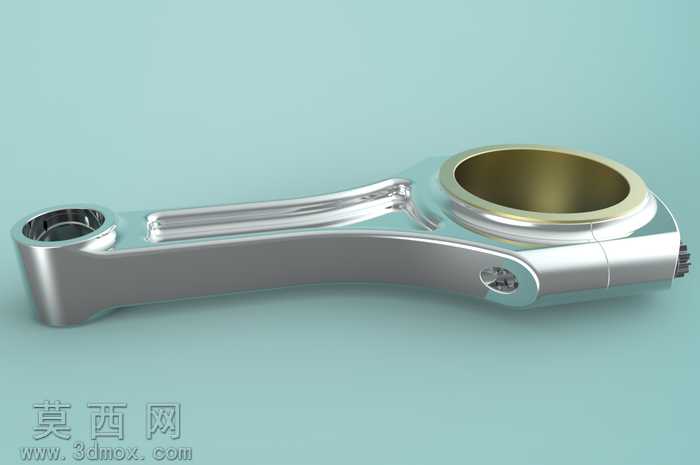

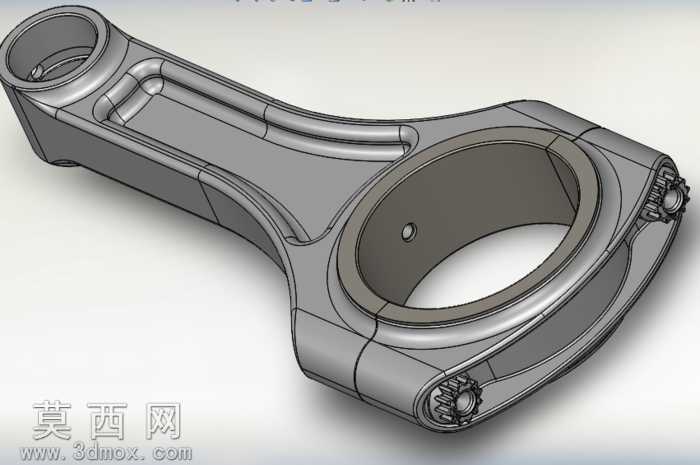

本作品为汽车发动机动力系统核心传动部件——铸造型连杆的三维参数化设计成果，建模过程严格遵循内燃机连杆实际生产的结构规范与力学性能要求，采用SolidWorks软件完成全特征参数化建模，可直接适配同系列活塞组件的装配需求，替换同规格连杆完成动力总成的匹配设计。建模阶段首先完成连杆整体轮廓的草绘布局，精准划分连杆小头、杆身、连杆大头三大核心功能区域：连杆小头设计为带衬套安装位的环形通孔结构，边缘做平滑过渡圆角处理，避免应力集中，可通过活塞销与活塞完成铰接装配；杆身采用工字形截面结构，沿受力方向做渐变式收窄设计，在保证整体抗弯、抗扭强度的前提下最大化降低部件自重，减少发动机往复运动的惯性损耗，杆身表面设计有加强筋结构，进一步提升高转速工况下的结构稳定性；连杆大头采用分体式斜切结构，配套设计有螺栓安装位与定位齿结构，可通过高强度螺栓完成大头盖与杆身的锁紧固定，适配曲轴曲柄销的装配需求，大头内侧预留轴瓦安装槽位，满足运转过程中的润滑与减磨需求。材质渲染阶段针对铸造连杆的工艺特性，赋予模型哑光铸钢材质，还原铸钢件表面细腻的金属质感与轻微磨砂纹理，对大头螺栓、定位齿等精加工部位做金属高光处理，区分铸造毛坯面与机加工面的视觉差异，同时添加环境反射效果，让模型整体呈现出真实金属部件的光影层次。设计过程中充分考虑连杆实际工作的受力特性，对大小头过渡区域、杆身与端头连接位置均做了大圆角过渡处理，避免应力集中导致的部件疲劳损坏，所有安装孔位、配合面的尺寸均严格参照内燃机连杆设计标准设定，可直接用于教学演示、结构验证或同类型动力部件的设计参考，完整还原了铸造连杆从结构布局到细节特征的全设计流程，清晰展现了发动机核心传动部件的结构逻辑与设计要点。
