反向微型涡轮喷气发动机结构三维设计

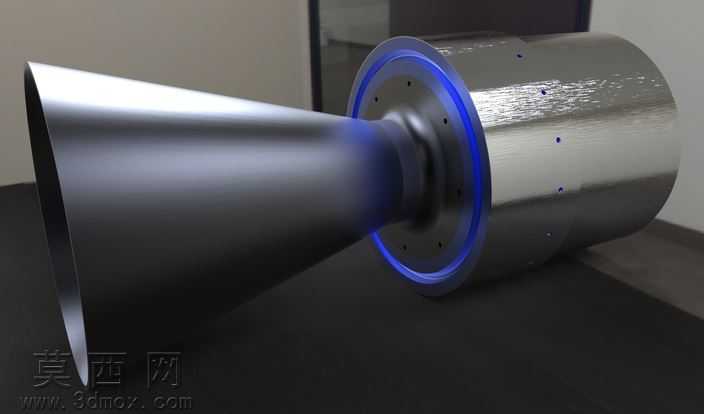

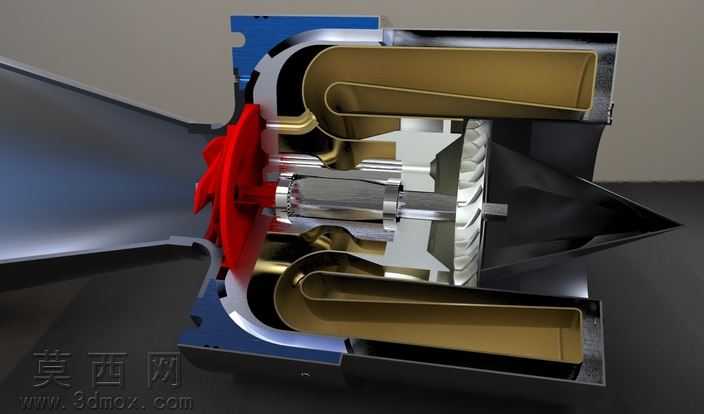

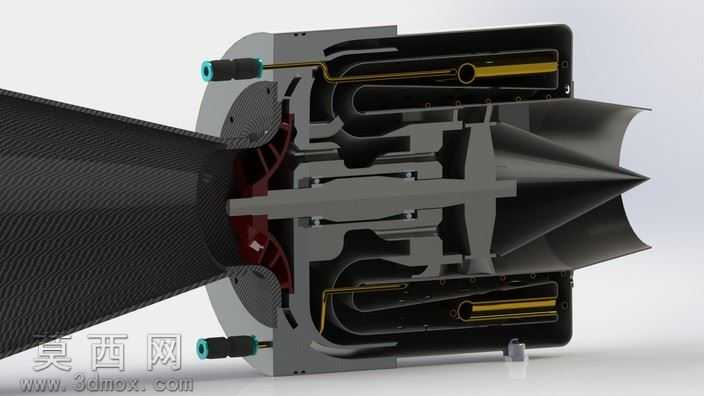

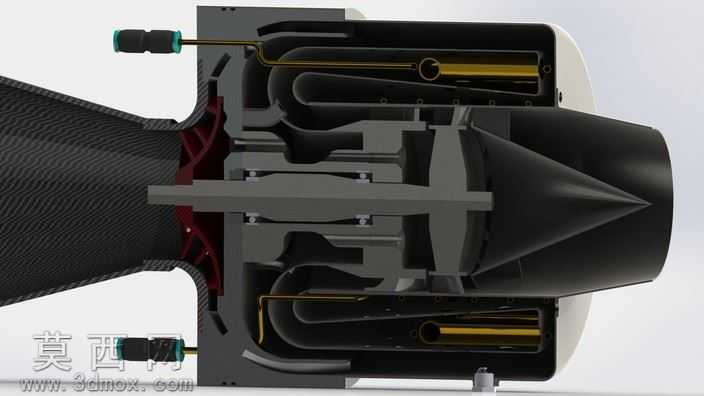

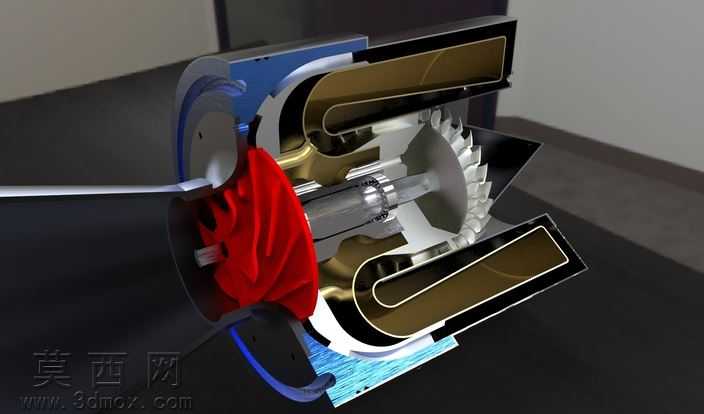

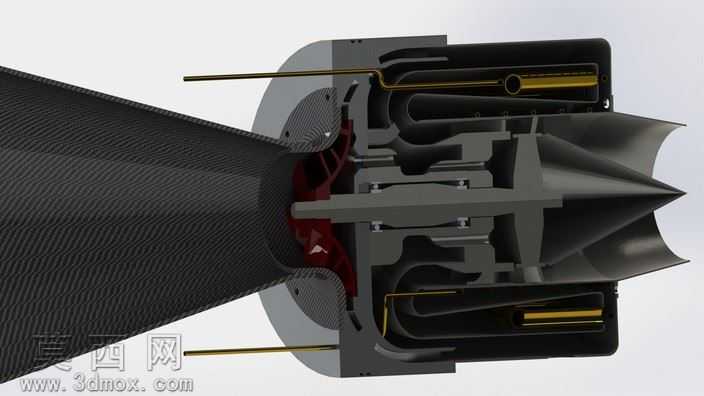

本作品为反向布局微型涡轮喷气发动机的三维结构设计，建模阶段采用自顶向下的装配设计思路，先完成整机气动布局与核心尺寸链的定义，再逐层拆解压气机段、燃烧室段、涡轮段、尾喷段的独立零件结构，保证各部件装配间隙符合微型涡喷的工程设计要求。建模过程中对核心转动部件做了参数化约束，压气机叶轮的叶片曲面采用样条曲线拟合生成，兼顾气动效率与微型尺寸下的加工可行性；涡轮叶片针对高温工作场景做了结构加厚处理，与主轴的配合位置设计了定位轴肩与锁紧结构，避免高速转动下出现窜动问题。燃烧室采用环形回流的反向布局设计，油路接口布置在机匣外侧，建模时还原了喷油杆、点火位、火焰筒的导流孔结构，可清晰展示反向进气后油气混合、燃烧做功的完整流道走向。材质渲染阶段针对不同部件做了区分设置：机匣外壳采用哑光碳纤维纹理材质，还原微型涡喷轻量化外壳的质感；内部压气机与涡轮部件采用高温合金的金属哑光材质，金属表面做了细微的加工纹理处理；油路管路采用深色橡胶接头与金属管身的组合材质，密封位置做了细节倒角与材质区分；转动主轴采用高强度合金钢材质，表面添加了磨削加工的细腻质感。整机采用半剖视角的渲染方案，将内部核心结构完整外露，可直观观察到从进气端进入的气流经压气机增压后，反向流入环形燃烧室与燃油混合燃烧，高温燃气推动涡轮转动后从尾喷口喷出的完整动力传递路径，各密封件、紧固件、支撑结构均做了等比例还原，无结构缺失或装配干涉问题，可直接用于微型航空动力的结构教学、原理展示与改装设计参考。
