铝型材框架式FDM熔融沉积成型3D打印机结构设计

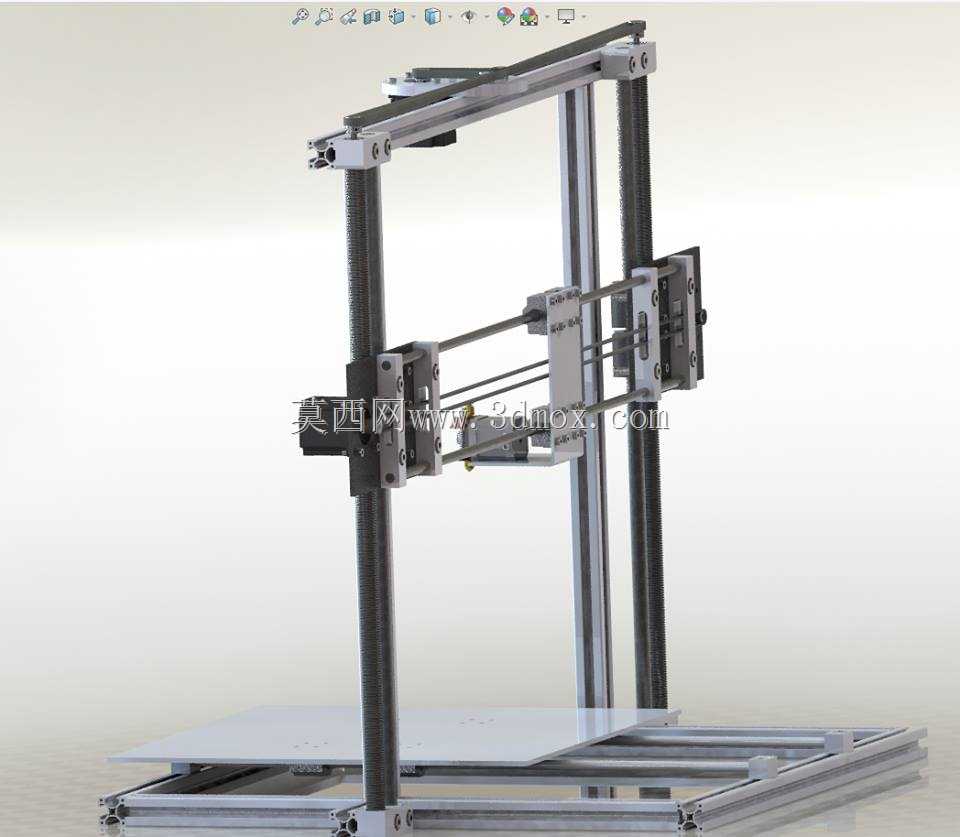

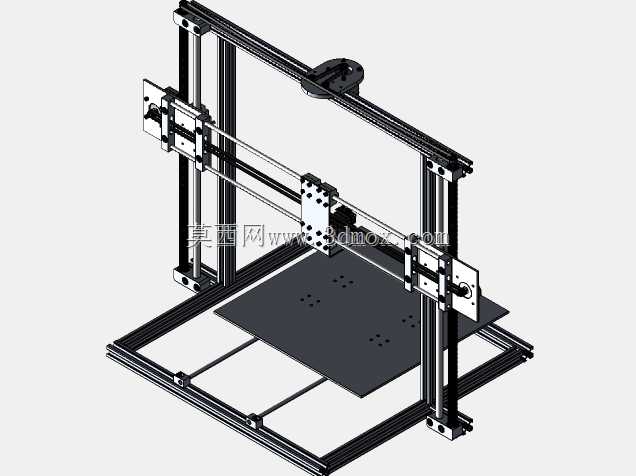

这款设备是面向桌面级制造场景开发的熔融沉积成型设备，核心应用场景覆盖个人创客创意打样、中小学科创教育实操、小型工作室手板快速制作、工业设计初期原型验证等多个领域，能够满足小尺寸塑料制件的快速成型需求，无需开模即可将三维数字模型转化为实体零件，大幅缩短创意落地的周期。设备整体采用铝型材搭建主体框架，这种设计思路兼顾了结构刚性与组装灵活性，铝型材的槽道结构可以方便后期调整各部件的安装位置，也便于使用者根据自身需求拓展功能附件，比如加装防尘罩、耗材架、自动调平组件等。设备的运动结构采用十字轴传动布局，X轴负责打印头的横向移动，Y轴负责打印平台的纵向移动，Z轴通过两根垂直布置的丝杆带动X轴模组完成升降运动，这种布局结构简单，组装调试难度低，运动过程中负载分布均匀，能够有效降低高速运动时的结构抖动，提升打印成型的精度。打印平台采用平整的平板结构，预留了加热板的安装空间，能够适配PLA、ABS等多种常见的3D打印耗材，平台的安装边界预留了调节螺丝的位置，可以手动调平平台，保证首层打印耗材能够均匀附着在平台表面，减少翘边、打印失败的概率。设备的打印头安装位预留了标准的挤出机安装接口，既可以适配近端挤出结构，也可以改装远端挤出结构，使用者可以根据打印耗材的特性灵活选择。整体框架的外形尺寸适配桌面摆放需求，不会占用过多的工作台空间，各运动轴的导轨、丝杆都采用标准化的五金配件，后期维护更换成本低，即使是没有太多机械组装经验的使用者，也能参照装配关系完成设备的搭建与调试。在设计过程中充分考虑了走线的合理性，框架的铝型材槽道可以隐藏布置电机、限位开关的线路，避免运动过程中线路与运动部件发生干涉，提升设备运行的稳定性。设备的打印行程能够满足绝大多数日常创意模型、教学演示零件、小型功能件的打印需求，兼顾了实用性与DIY拓展性，既可以作为成品设备直接使用，也可以作为3D打印机学习的实操载体，帮助使用者理解FDM成型设备的运动原理与结构组成。
