古代指南机构差速传动南向战车结构

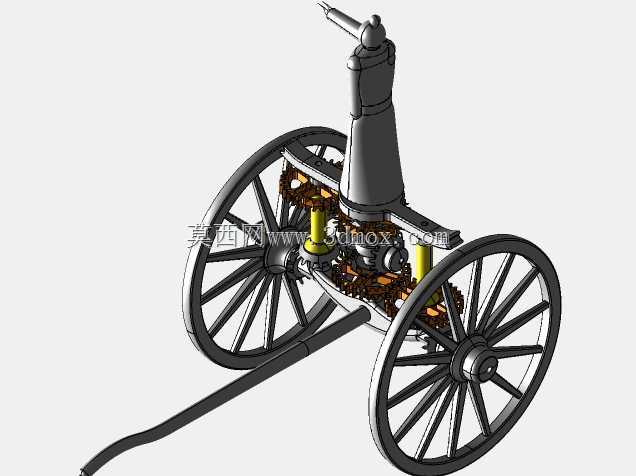

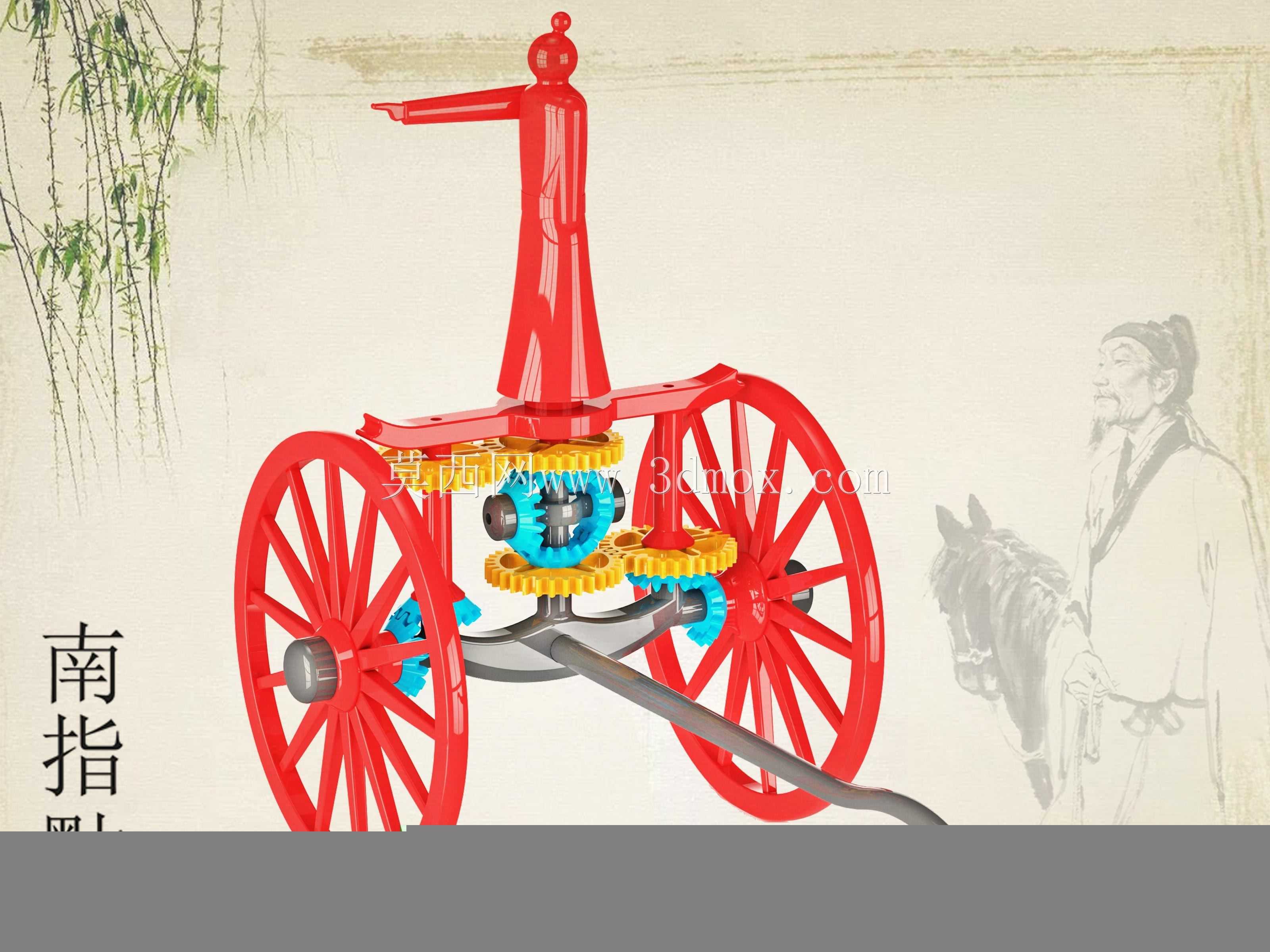

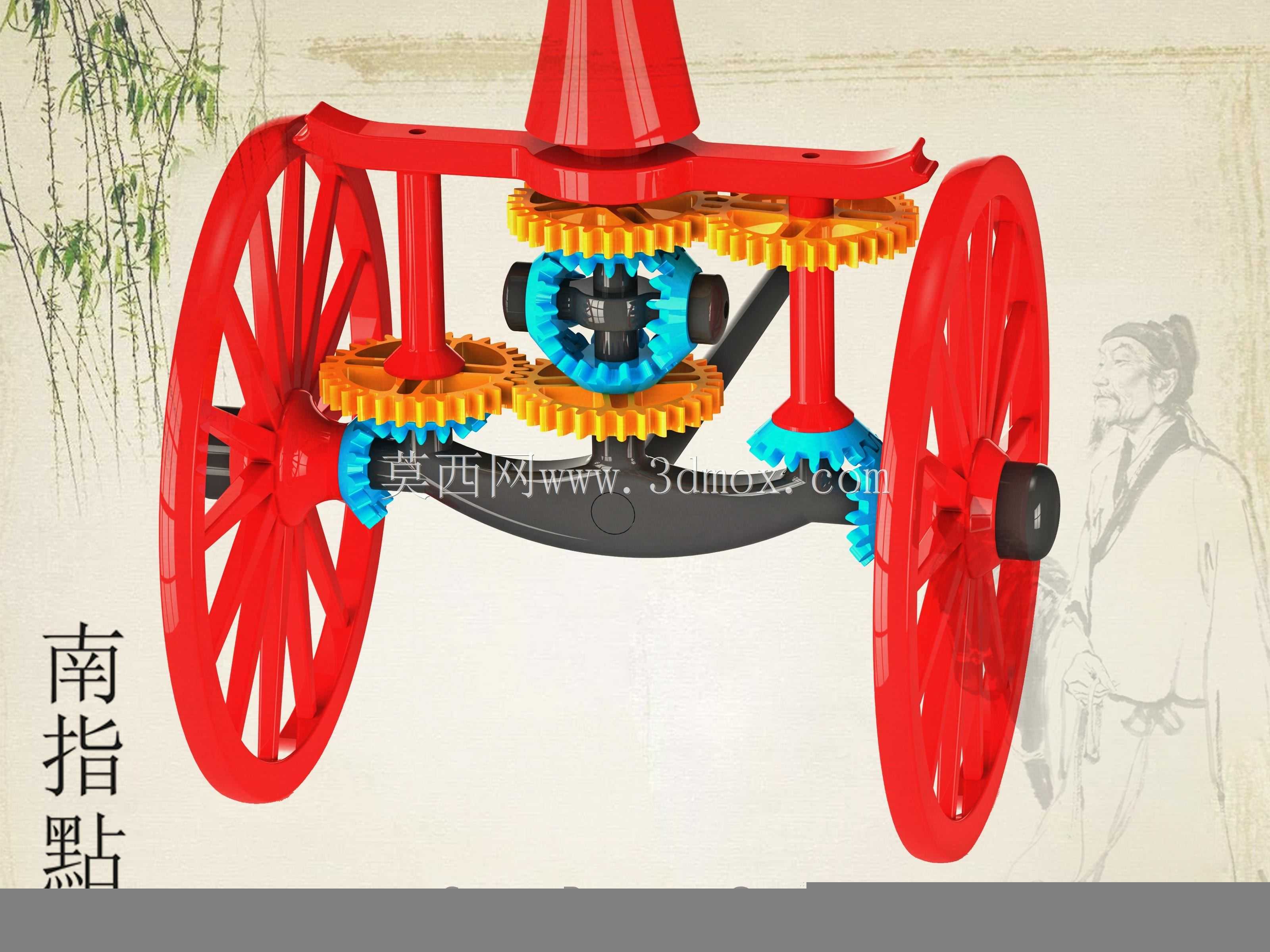

该南向战车结构依托差速齿轮传动原理实现恒定指向功能，核心应用场景覆盖古代机械原理教学演示、传统工艺复原展示、机械传动学科实训教具三大领域，可直观展现差速机构的运动逻辑，帮助学习者理解轮系传动与方向恒定的实现路径，也可作为传统机械文化展示的具象载体，用于科技馆、院校机械展厅的互动展项搭建。整套结构以双轮作为动力输入源，车轮转动时通过啮合的齿轮组将运动传递至差速核心机构，无论车体转向直行、左转弯还是右转弯，差速机构都会根据两侧车轮的转速差自动调整输出端的传动比，始终让上部的指向构件保持正南朝向，完全不需要额外的磁导航或人工校准，纯机械结构即可完成恒定指向的功能需求。设计过程中，首先确定了轮距与差速器传动比的匹配关系，将差速器的传动比设置为与车轮轮距、车轮滚动半径完全适配的1:1比例，保证两侧车轮产生转速差时，差速器输出的补偿转角恰好抵消车体转向带来的角度偏移，从原理上实现指向的绝对恒定。齿轮组采用直齿圆柱齿轮与锥齿轮配合的传动布局，直齿齿轮负责传递车轮的水平转动动力，锥齿轮完成动力的垂直方向换向，将动力传递至上部的指向构件安装位，所有齿轮的模数统一选取适配演示场景的小模数规格，既保证传动过程平稳无卡滞，也让整体结构尺寸控制在适合桌面展示的范围，整体安装边界无需预留过大的操作空间，可直接放置于常规展示台或实训桌面上使用。结构的车架部分采用仿古代战车的框架式造型，轮辐、车架横梁都还原了古战车的外形特征，同时内部预留了齿轮组的安装空腔，所有传动构件都隐藏在车架内部，既保证外观的还原度，也避免外露传动部件带来的安全隐患，适配教学展示场景的使用需求。上部指向构件的安装轴与差速器输出端同轴固定，安装位预留了通用的固定接口，可根据展示需求加装不同样式的指向人偶或标识构件，无需改动内部传动结构即可完成外观调整。整套结构的运动过程完全依靠纯机械传动实现，无需外接电源或额外的动力源，推动车体行进即可自动完成指向恒定的功能演示，传动过程无冗余构件，齿轮啮合间隙控制在合理范围，转向过程中指向构件无明显晃动或角度偏差，可长时间反复操作使用，适配教学演示中高频次操作的使用需求。
