单螺杆容积式流体输送泵结构

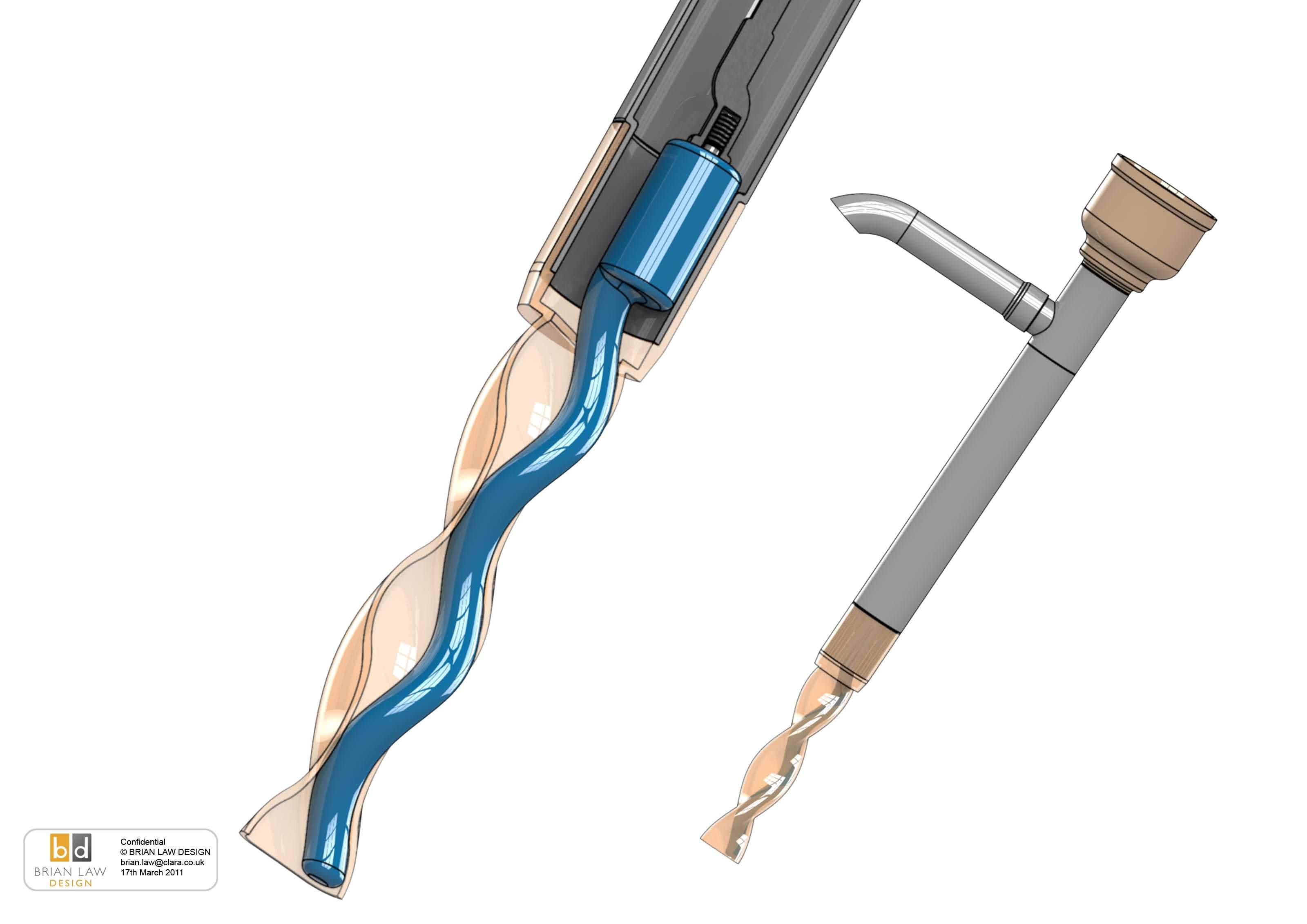

该螺杆泵属于容积式流体输送设备，核心应用场景集中在高粘度流体、含固体颗粒介质的输送工况，常见于市政污泥处理、油田采出液输送、食品酱料灌装、建筑泥浆转运、化工粘稠原料输送等领域，相比普通离心泵，其对剪切敏感介质、高含固率介质的适配性更强，不会在输送过程中破坏介质原有性状，也不会因介质含颗粒出现叶轮卡滞、磨损过快的问题。设备核心功能是依靠转子与定子形成的动态密封腔室沿轴向推移实现流体输送，运行时流量稳定无脉动，输出压力可随输送管线背压自适应调整，自吸能力突出，无需提前灌泵即可抽取低位储槽内的介质，同时具备反转可逆输送的特性，可适配双向流体转运的工况需求。从设计思路来看，该结构采用单头螺旋金属转子搭配双头弹性螺旋定子的配合方案，转子导程为定子导程的二分之一，转子在定子内做行星回转运动时，相邻密封腔室会连续完成吸入、封闭、推移、排出的循环过程，弹性定子材质可补偿转子运转的微小间隙，同时在介质含硬质小颗粒时可产生微量形变避让，减少硬摩擦带来的部件损耗；转子采用硬质金属精加工成型，表面做抛光处理降低摩擦阻力，定子采用耐磨弹性材质，兼顾密封性能与使用寿命。外形结构上，该泵采用直联式布局，驱动端与泵体同轴连接，整体轴向尺寸紧凑，进料口设置在泵体尾端侧方，适配大口径进料管路，可顺畅通入高粘度、含颗粒的介质，出料口设置在泵头前端，采用标准法兰连接界面，可直接对接现场输送管线；安装边界方面，泵体底部预留标准化安装脚座，安装时需保证泵轴水平度偏差在允许范围内，进出口管路需设置独立支撑，避免管路重量直接作用在泵体上造成密封件偏磨，同时泵体周边需预留足够的检修空间，方便后期更换定子、转子等易损部件，整体安装无需复杂的地基处理，适配移动式作业站点、固定生产管线等多种安装场景。
