可拆卸替换刀片式木工手推刨三维设计

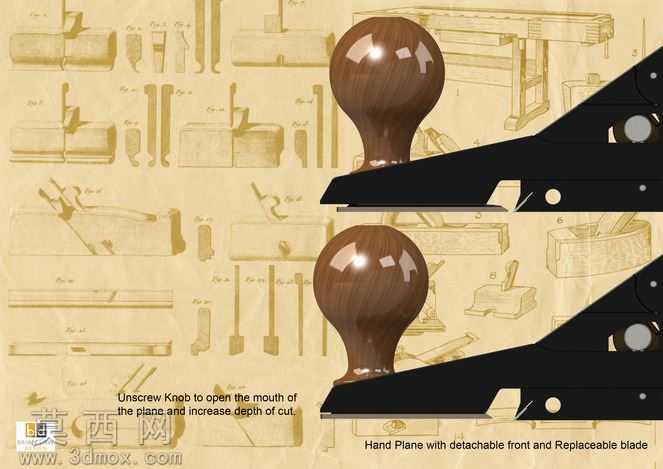

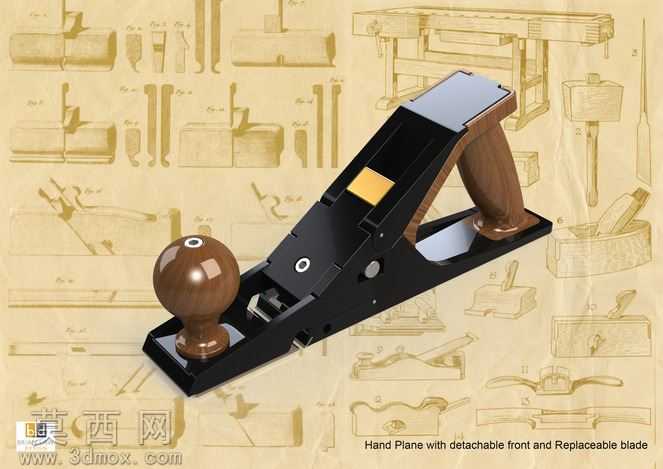

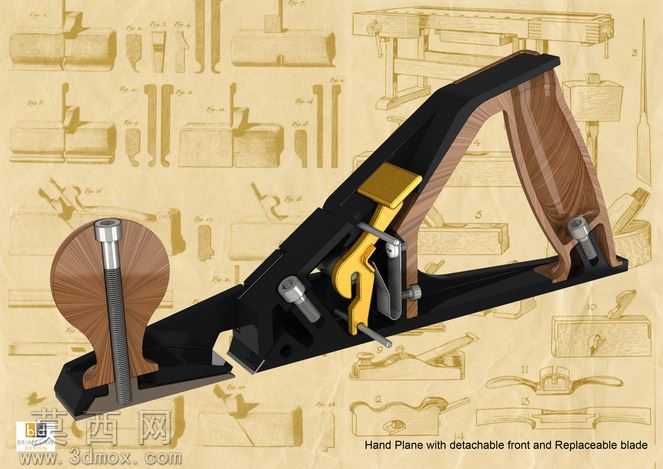

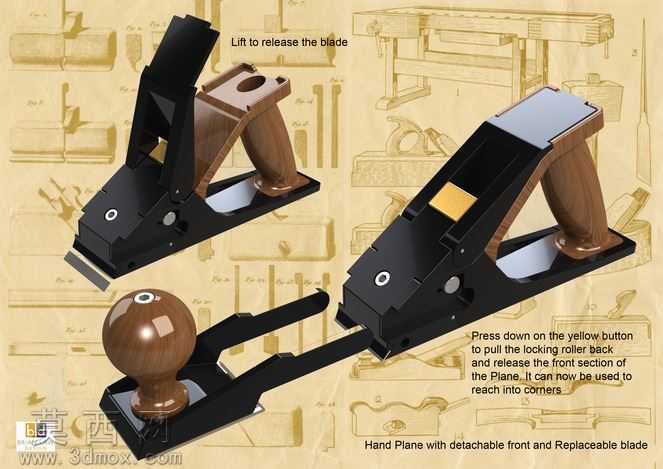

本作品为针对细木加工场景设计的改良款手推木工刨，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循实际木工刨的装配逻辑与功能尺寸，对每一处结构细节都做了精准还原与优化设计。模型整体采用多实体建模方式拆分各个功能部件，分别对应刨身主体、握持手柄、调节旋钮、前置靠挡、刀片压块、可替换刨刀等独立零件，各零件间的装配约束完全匹配实际使用的运动逻辑，可直接用于装配干涉检查与功能模拟。材质渲染阶段针对不同部件做了差异化的材质表现：刨身主体采用哑光黑色金属材质，模拟铸铁或钢制刨身的磨砂金属质感，表面添加细微的使用划痕与氧化纹理提升真实感；握持手柄与顶部调节旋钮采用深棕色胡桃木材质，还原实木手柄的自然木纹肌理与温润哑光质感，在手柄与金属刨身的衔接处添加细微的磨损痕迹，模拟长期握持使用的接触质感；刨刀部位采用高抛光高速钢材质，表现出锋利刃口的金属反光效果，刀片固定铜块做了做旧黄铜材质处理，还原传统木刨的金属配件质感。结构设计上在传统手刨的基础上做了多项功能优化：将前置靠挡设计为可快速拆卸的结构，无需额外工具即可完成前靠的拆装调整，适配不同宽度的刨削作业需求；刀片固定结构采用快拆式压块设计，支持刀片的快速更换与刃口角度微调，刨削深度调节结构采用偏心旋钮设计，相比传统木刨的楔块固定方式调节精度更高，可实现0.1mm级别的刨削深度微调，同时增设了自锁结构，避免使用过程中因震动导致的深度偏移；刨身底部做了高精度平面度处理，建模时将底面平面度公差控制在0.02mm以内，保证刨削作业的基准面精度；排屑口做了加宽流线型设计，相比传统手刨排屑空间提升40%，可有效避免长刨花堵塞排屑口的问题，大幅提升连续作业的流畅度。设计过程中先通过草图绘制完成整体功能布局的规划，确定刨身长度、握持角度、刨刀倾角等核心参数，其中刨刀采用45度标准切削角，适配绝大多数软硬木材的刨削需求，手柄握持角度经过人体工学优化，握持时手腕可保持自然顺直状态，长时间使用不易产生疲劳。完成基础结构建模后，对调节结构做了运动仿真模拟，验证深度调节旋钮的转动行程与刀片升降幅度的对应关系，确保调节过程顺滑无卡滞，同时对刨身整体做了轻量化处理，在保证结构刚性的前提下去除非承重部位的多余材料，降低整体重量更适合长时间手持作业。模型还预留了拓展安装位，可根据使用需求加装侧向靠尺、吸尘转接件等附属配件，拓展工具的使用场景，既保留了传统木工手刨的操作手感，又通过现代结构设计提升了工具的易用性与维护便捷性。
