达芬奇手稿复原自定心卡盘管钻结构

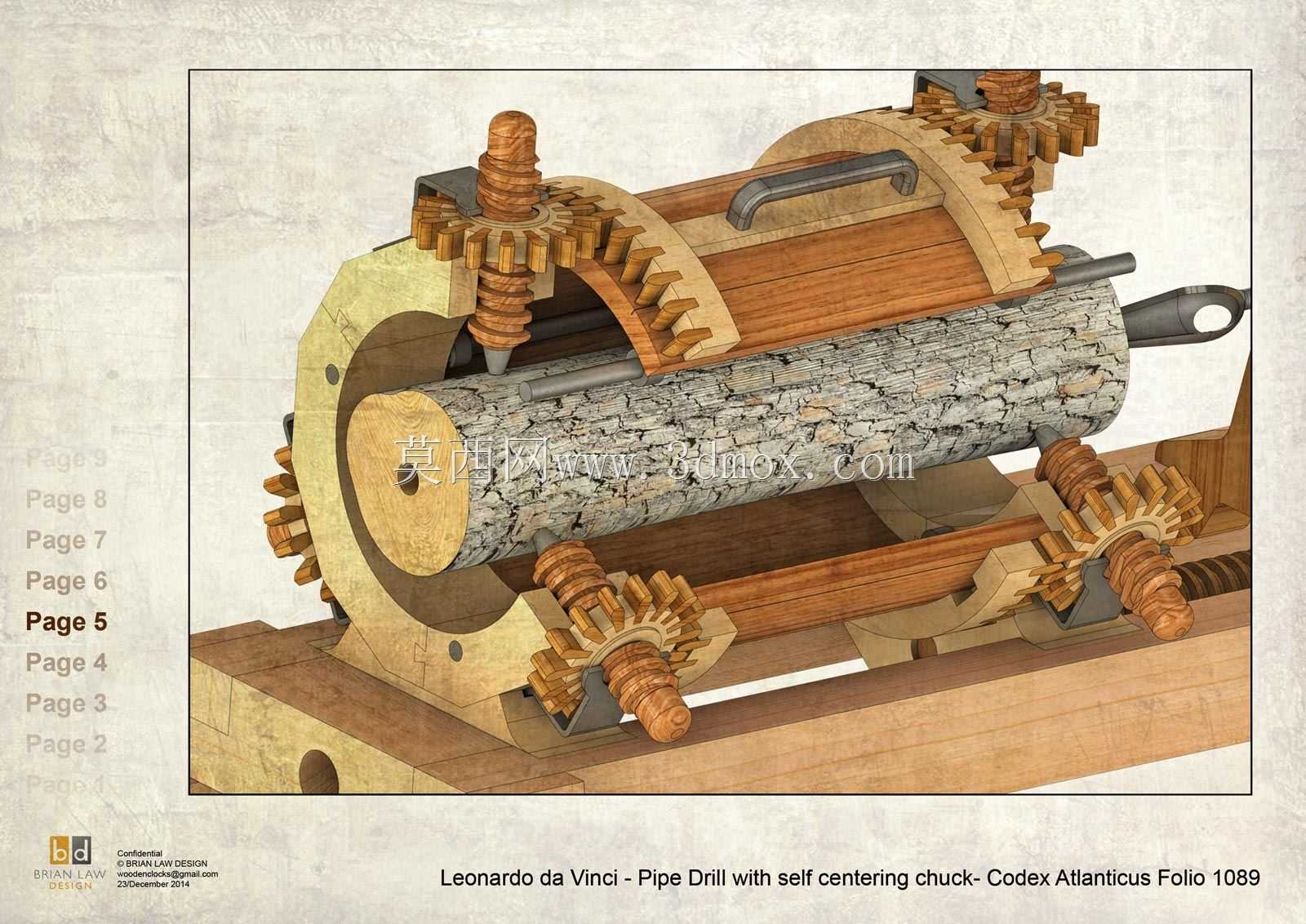

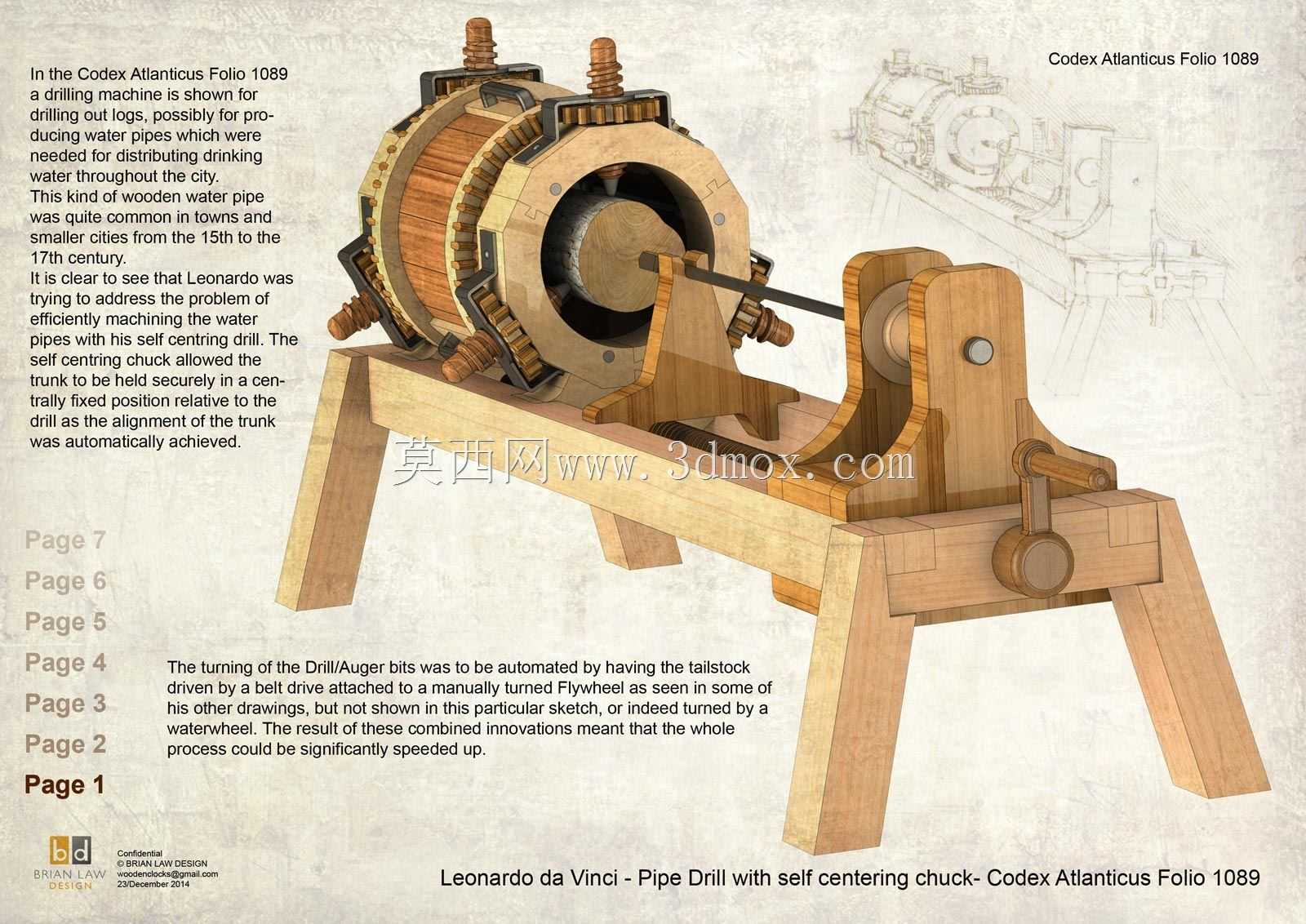

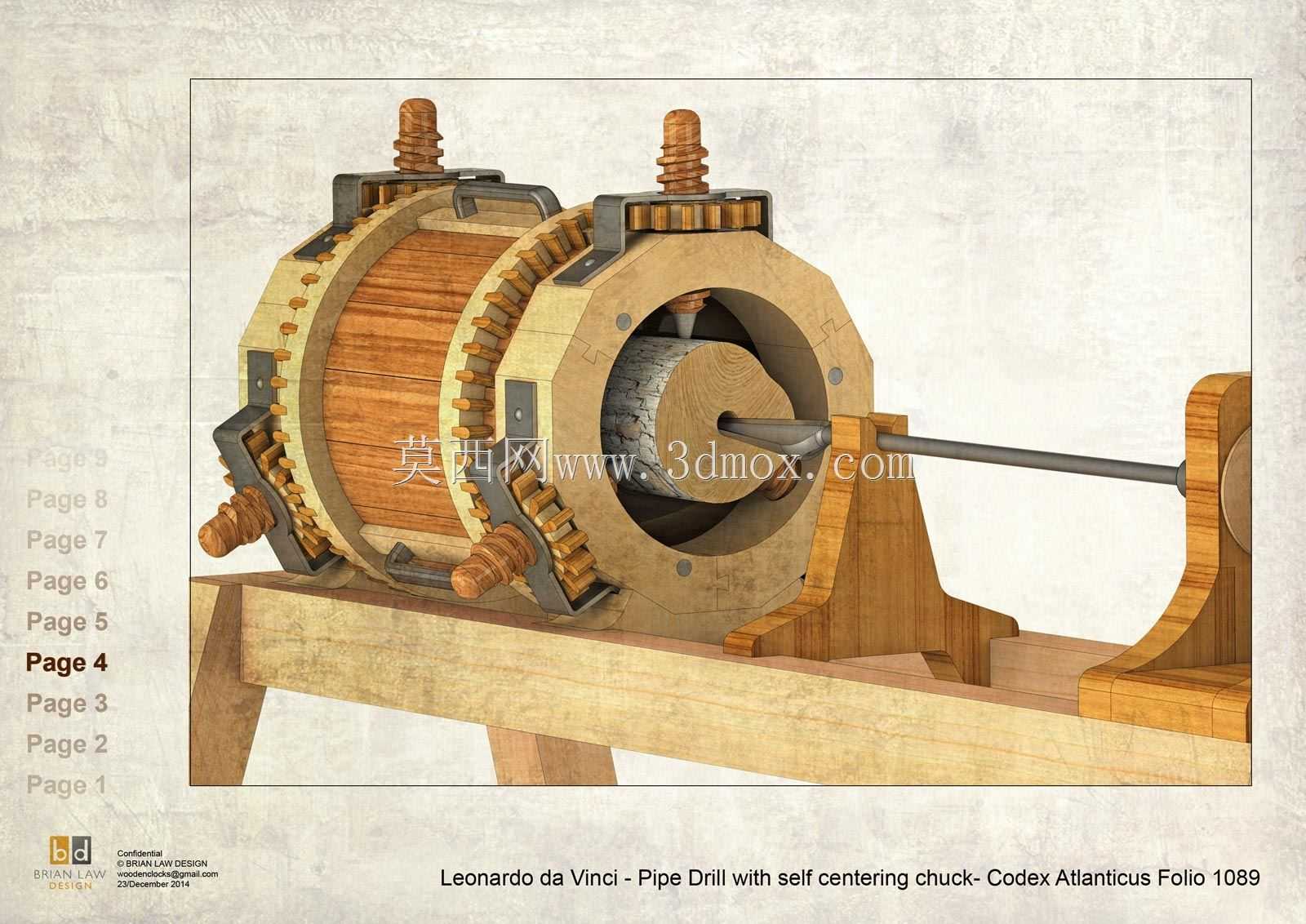

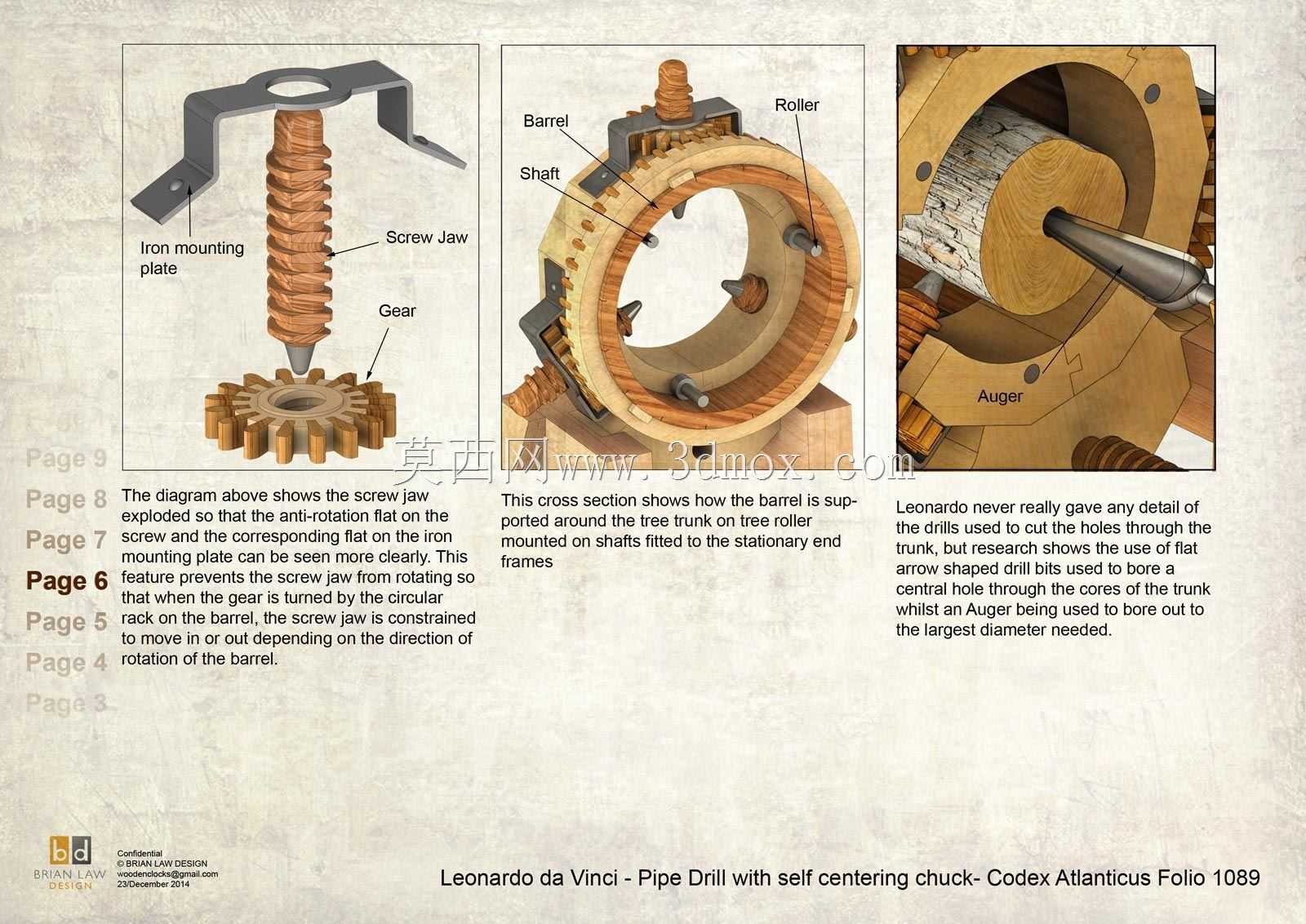

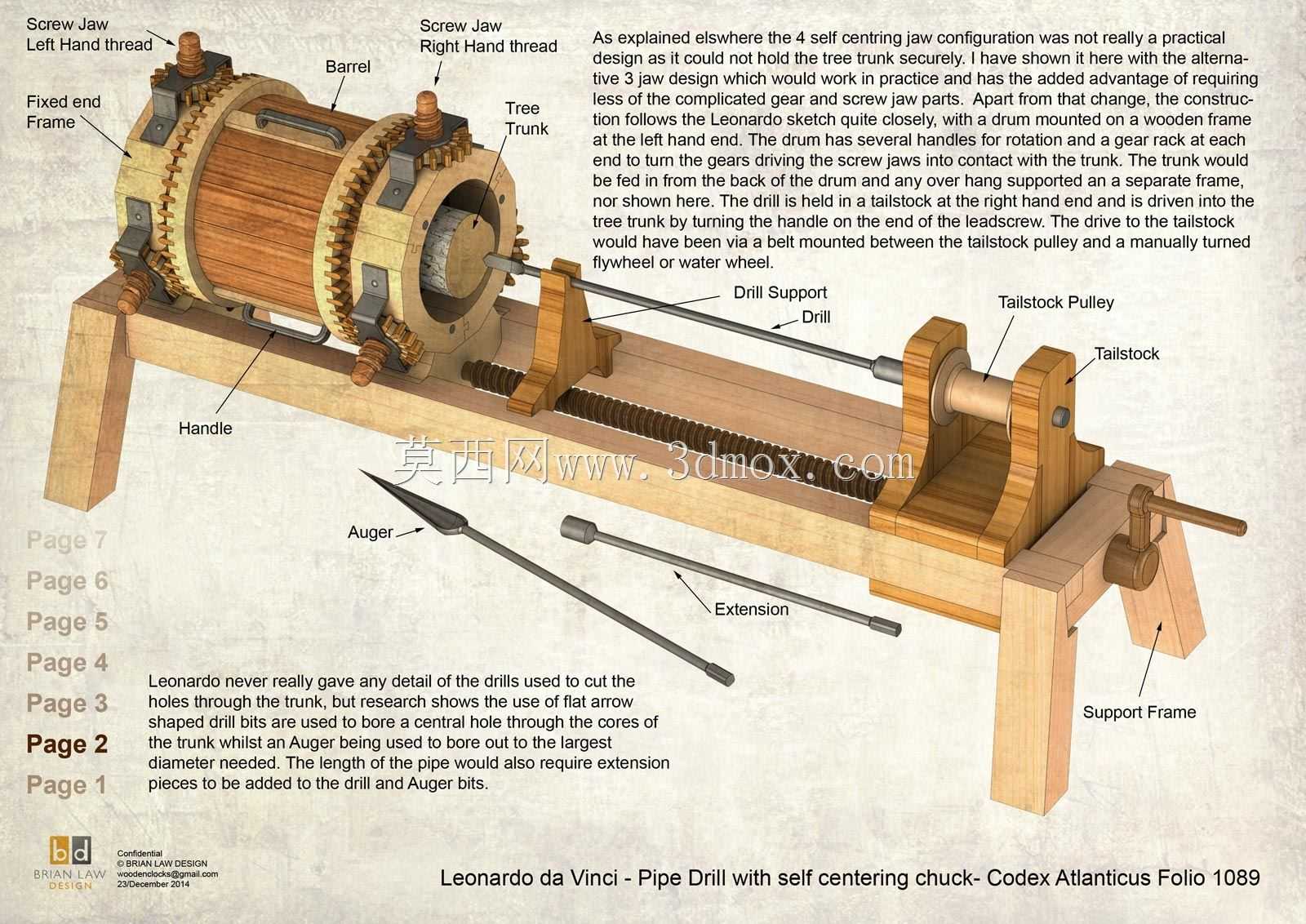

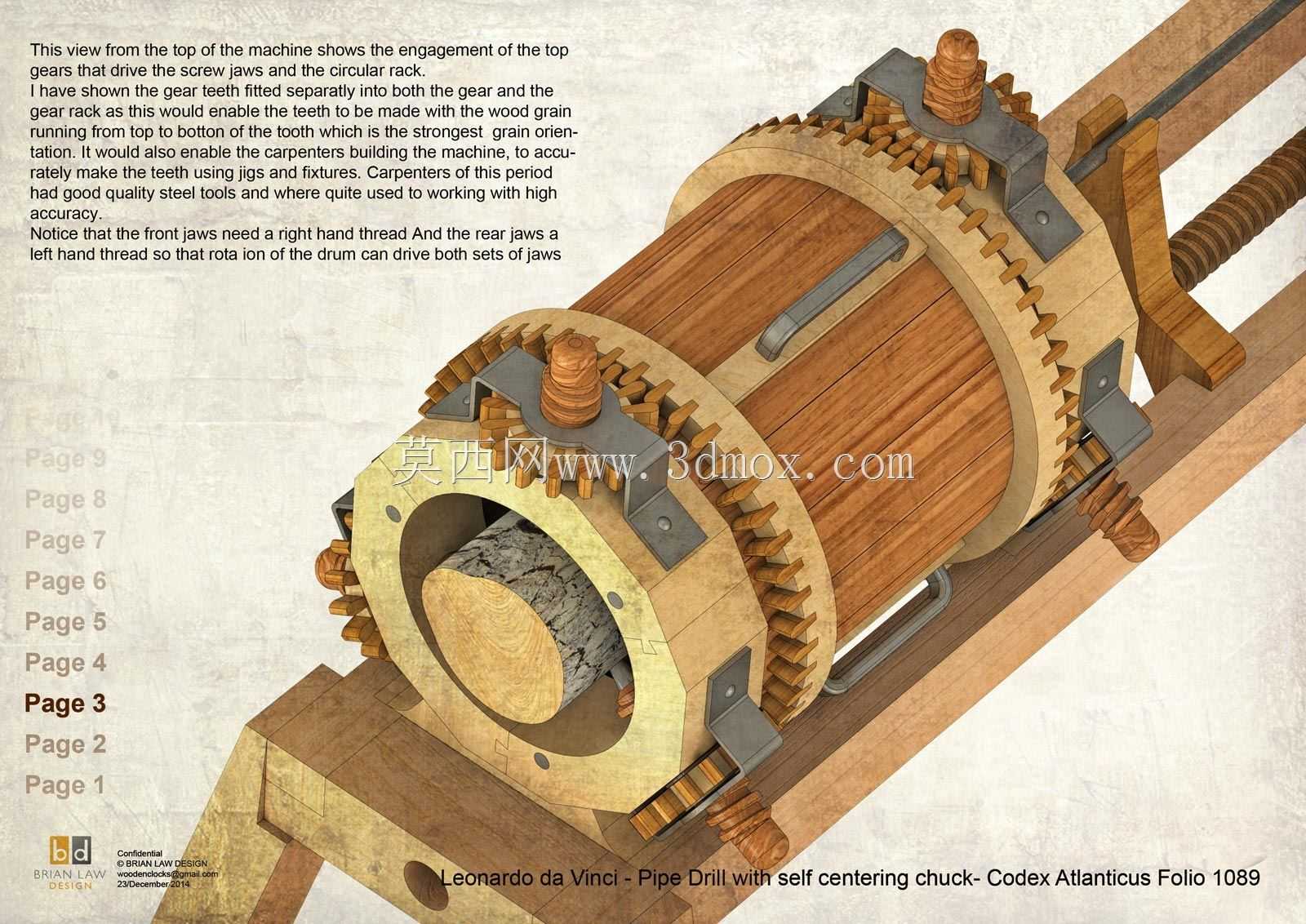

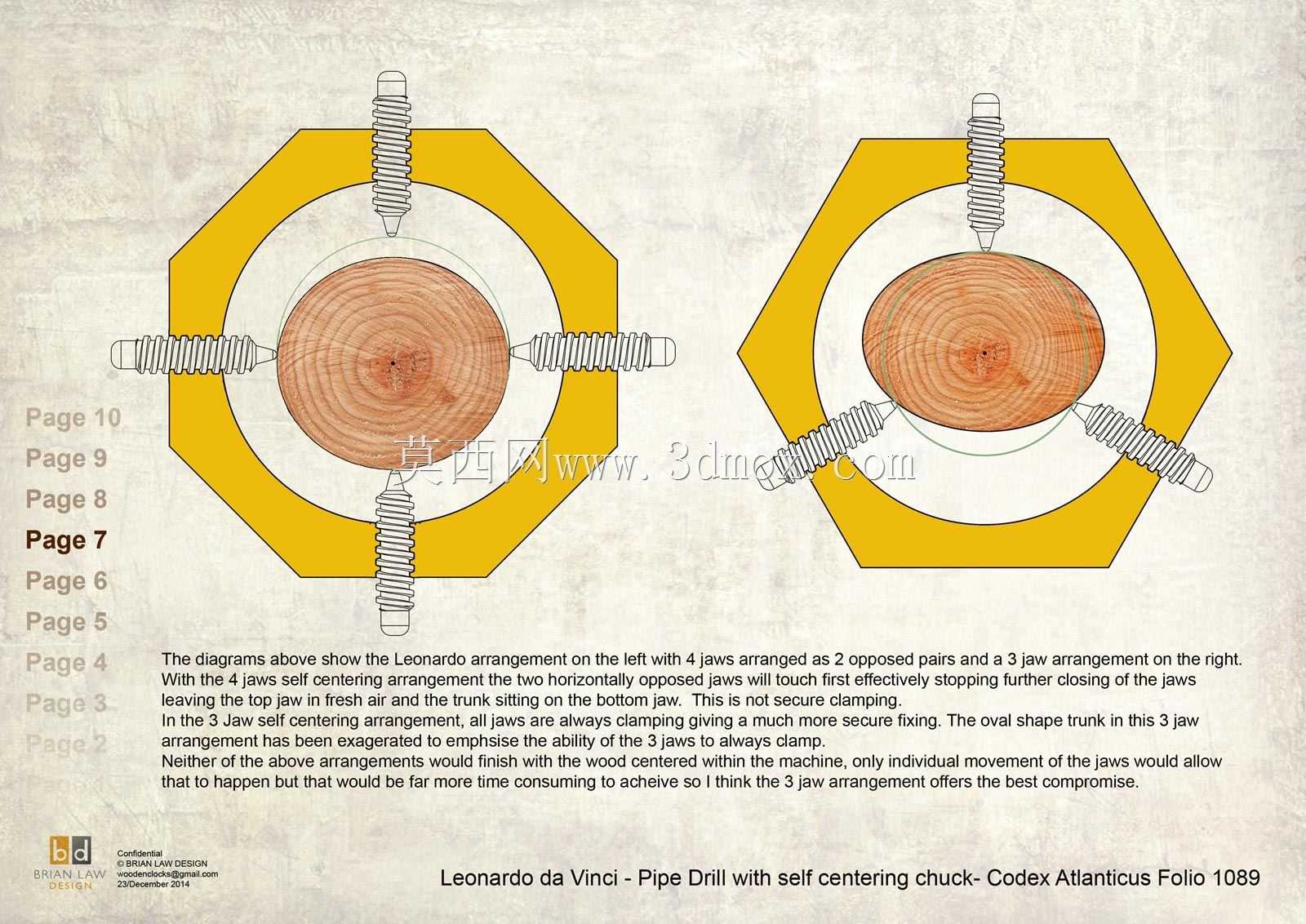

这款自定心卡盘管钻的核心应用场景覆盖了大直径深孔加工的早期作业需求，尤其是针对长杆类、筒状工件的同轴孔加工场景，在没有现代动力设备的传统加工场景中，可通过手动驱动完成木材、软质金属的钻孔作业，适配小批量修配、手工工坊的加工需求，也可作为古典机械复原教学的演示结构，帮助从业者理解早期定心夹紧与进给联动的机械逻辑。从实际用途来看，该结构将工件定心夹紧与钻孔进给两个动作做了集成设计，无需额外配置独立的卡具与进给滑台，作业时先通过卡爪结构抱紧待加工工件的外圆，保证待加工孔位与钻具轴线的同轴度，再通过旋转驱动结构带动钻具轴向进给完成切削，相比传统手持钻孔工具，可大幅降低孔位偏斜、孔径失圆的问题，尤其适合加工长筒类工件的贯通孔，作业过程中卡爪的抱紧力会随驱动扭矩的提升同步增大，避免工件在切削扭矩作用下跟转，无需额外施加轴向压紧力。功能特性层面，该结构采用了螺旋齿轮与端面齿配合的传动逻辑，卡爪的径向移动与钻轴的轴向进给通过同一根带螺旋槽的主轴实现联动：主轴旋转时，下部的齿轮副带动卡盘本体做回转动作，同时主轴上的螺旋槽与安装架的导向块配合，将回转运动转化为主轴的轴向进给，卡爪沿卡盘本体的径向导槽滑动，三个卡爪同步径向收拢或张开，实现对不同直径工件的自定心夹紧，卡爪与工件接触的端面做了防滑齿处理，增大接触摩擦力，钻具端采用了扁尾连接结构，可适配不同直径的扁钻、螺旋钻具，更换钻具时只需松开主轴前端的锁紧销即可完成快换，无需拆解整个卡盘结构。设计思路上，该结构完全遵循了运动集成的设计原则，将原本需要独立驱动的夹紧、回转、进给三个动作整合到单主轴输入上，减少了额外的操作手柄与驱动部件，整体结构没有采用复杂的异形零件，所有传动部件均为回转类、板类零件，加工难度低，装配时只需保证主轴与卡盘本体的同轴度、卡爪导槽的径向对称度即可实现稳定作业，针对原始手稿的结构缺陷做了实用性优化：原始手稿中卡爪没有限位结构，张开行程过大时容易从导槽中脱出，优化后在卡爪尾部增加了限位凸台，同时在安装架的导向块位置增加了耐磨衬套，降低主轴螺旋槽的磨损，卡盘本体与安装架之间增加了端面推力轴承，减少回转时的摩擦阻力，手动驱动时更省力。外形尺寸与安装边界方面，该结构整体为立式布局，主体最大外圆直径适配150mm以内的工件装夹，钻轴的有效进给行程为120mm，可加工最大孔径50mm的贯通孔，安装时通过上部的L型安装板即可固定在工作台架上，安装板上预留了两个长条形安装孔，可适配不同孔距的安装架，安装后需保证主轴轴线垂直于工件装夹基准面，垂直度公差需控制在0.1mm/100mm以内，避免进给时出现卡滞，整体结构的径向最大回转半径为180mm，安装时需在卡盘周边预留不小于50mm的操作空间，方便手动转动驱动齿轮、调整卡爪的夹紧位置，钻轴的下部伸出端需预留不小于150mm的排屑空间，方便加工过程中切屑顺利排出，避免切屑堆积在卡盘内部影响卡爪的滑动精度。
