克拉克剪式连杆升降传动机构

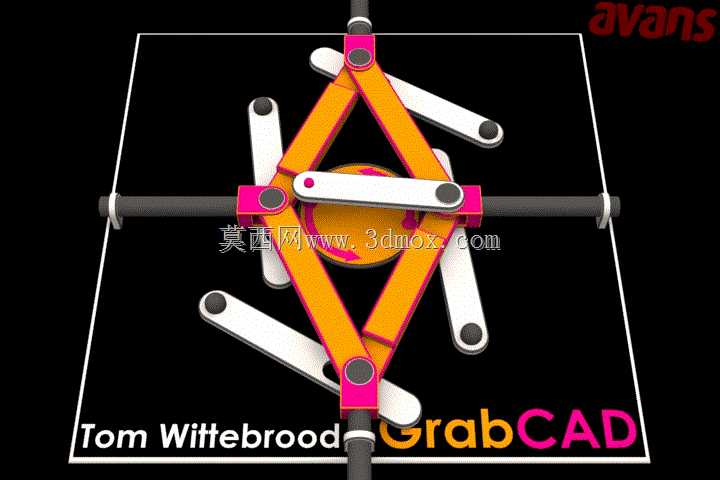

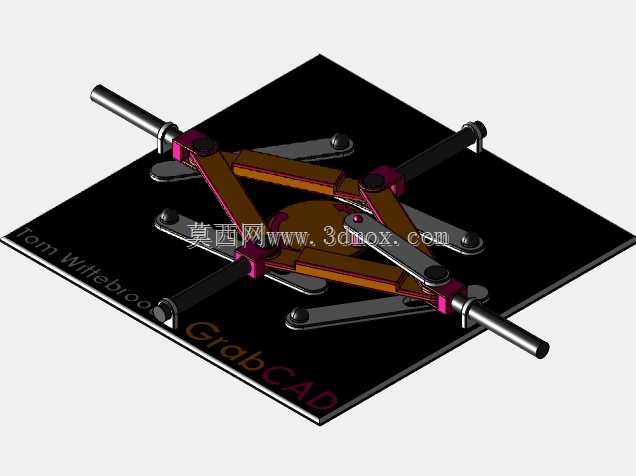

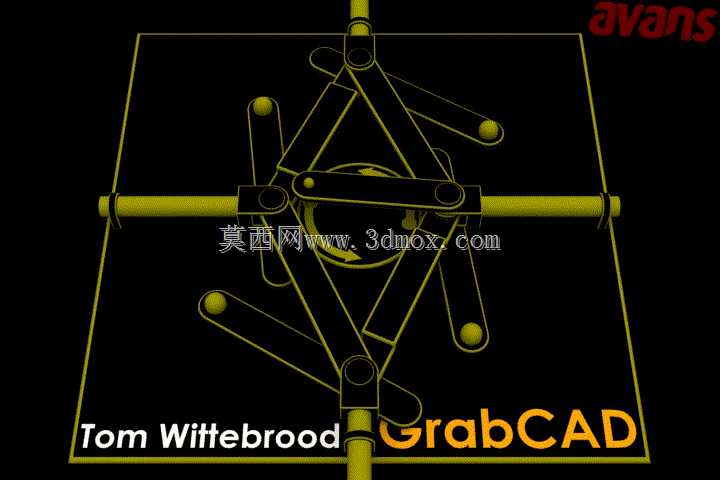

该剪式连杆升降传动机构是典型的平面连杆传动结构，核心依托菱形铰接连杆组实现力的传递与运动转换，广泛应用于小型起重支撑、工位高度调节、精密设备顶升等场景，在车载应急支撑、轻型物料举升、实验平台调平领域有着极高的实用价值。机构整体采用中心对称布局，核心受力框架由四根等长的高强度连杆首尾铰接构成菱形结构，菱形上下端点分别连接承载端与固定底座，水平方向贯穿的传动杆与菱形两侧铰接点配合，通过转动传动杆带动两侧铰接点沿水平方向同步靠近或远离，即可驱动菱形结构沿垂直方向伸缩，完成升降动作。设计过程中充分考虑了传动的平稳性与受力均匀性，所有铰接点均采用同轴销轴连接，配合自润滑衬套降低转动摩擦阻力，避免传动过程中出现卡滞或偏载问题；传动杆采用梯形螺纹设计，具备反向自锁特性，当机构举升至目标高度后，无需额外锁止结构即可保持位置稳定，不会因负载作用出现自行回落，大幅提升使用过程中的安全系数。机构的安装边界较为规整，完全收拢状态下整体高度较低，可适配狭小的安装空间，伸展后可达到初始高度数倍的举升行程，水平方向的安装尺寸随传动杆的转动小幅变化，预留足够的水平活动余量即可完成安装；外围延伸的多组辅助连杆与核心菱形结构同步运动，可在升降过程中保持承载面的水平度，避免承载物品出现倾斜滑落。该机构的力传递效率优异，通过较小的输入扭矩即可获得较大的顶升力，无需额外配置复杂的减速结构即可实现大负载举升，整体结构零件数量少，加工与装配难度低，后期维护仅需定期对铰接销轴处加注润滑脂即可长期稳定运行，既可以作为独立的小型顶升装置直接使用，也可以作为功能模块集成到各类自动化生产线、可调工作台、专用支撑设备中，适配不同场景的高度调节与举升需求。
