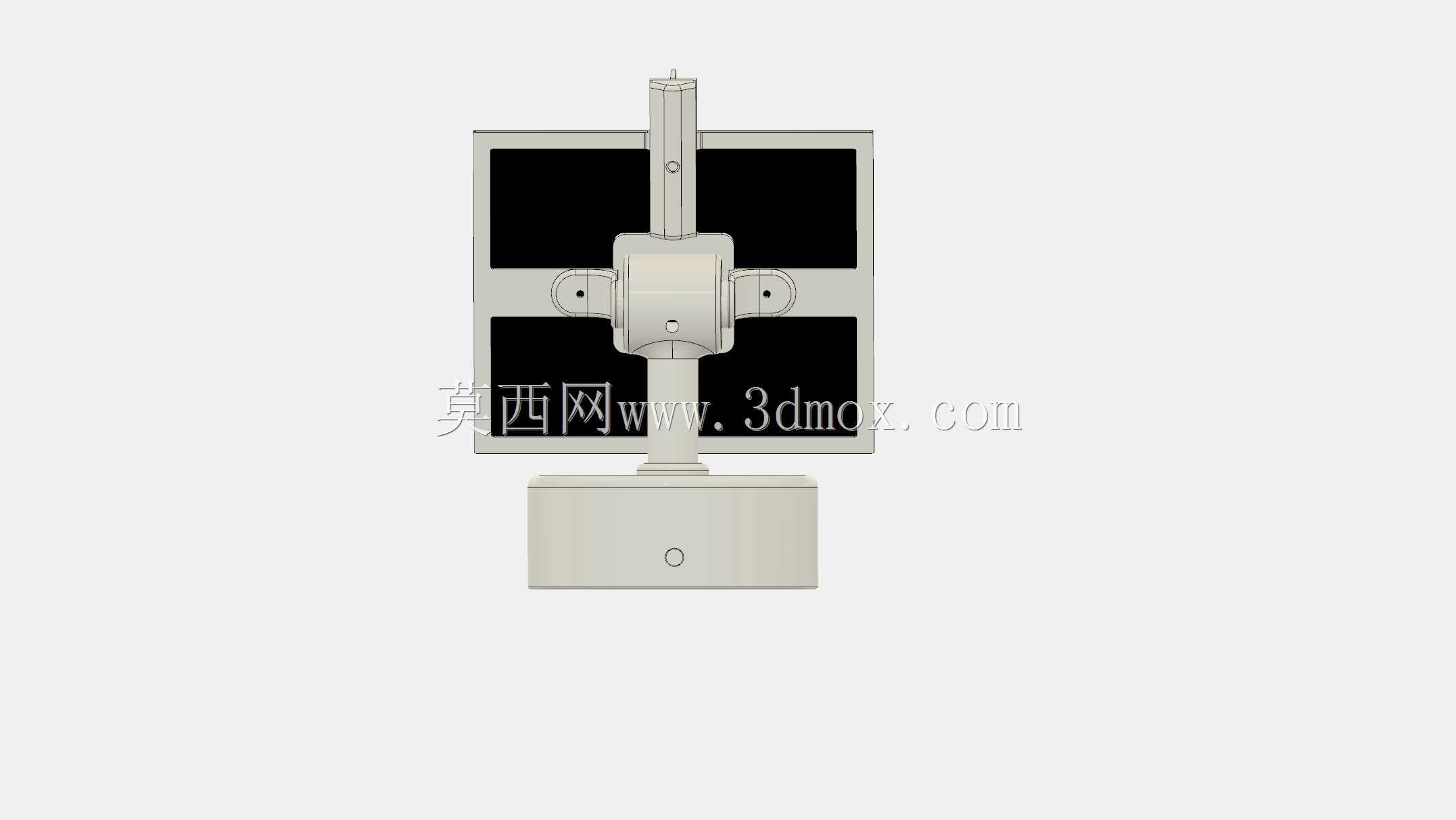

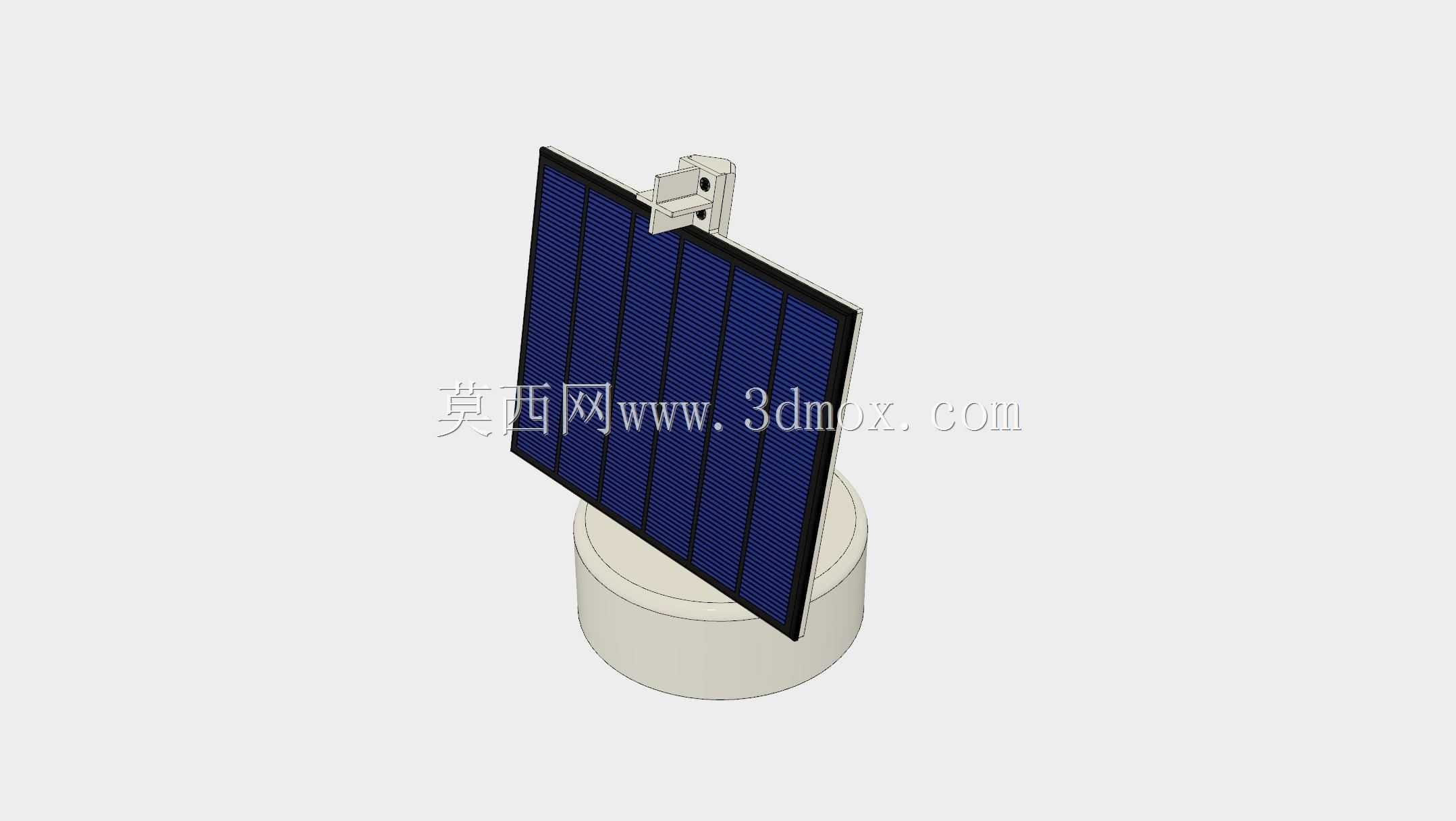

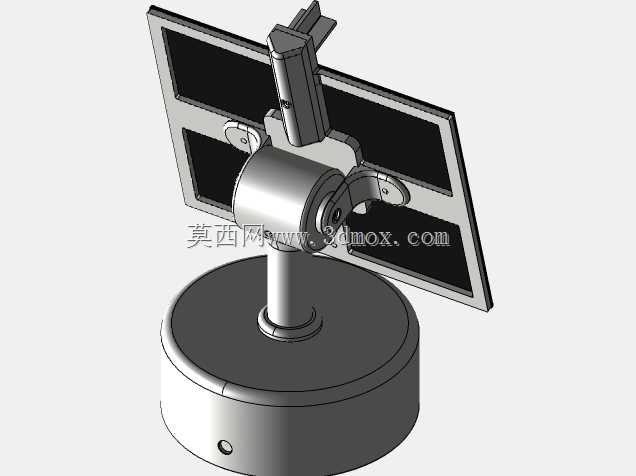

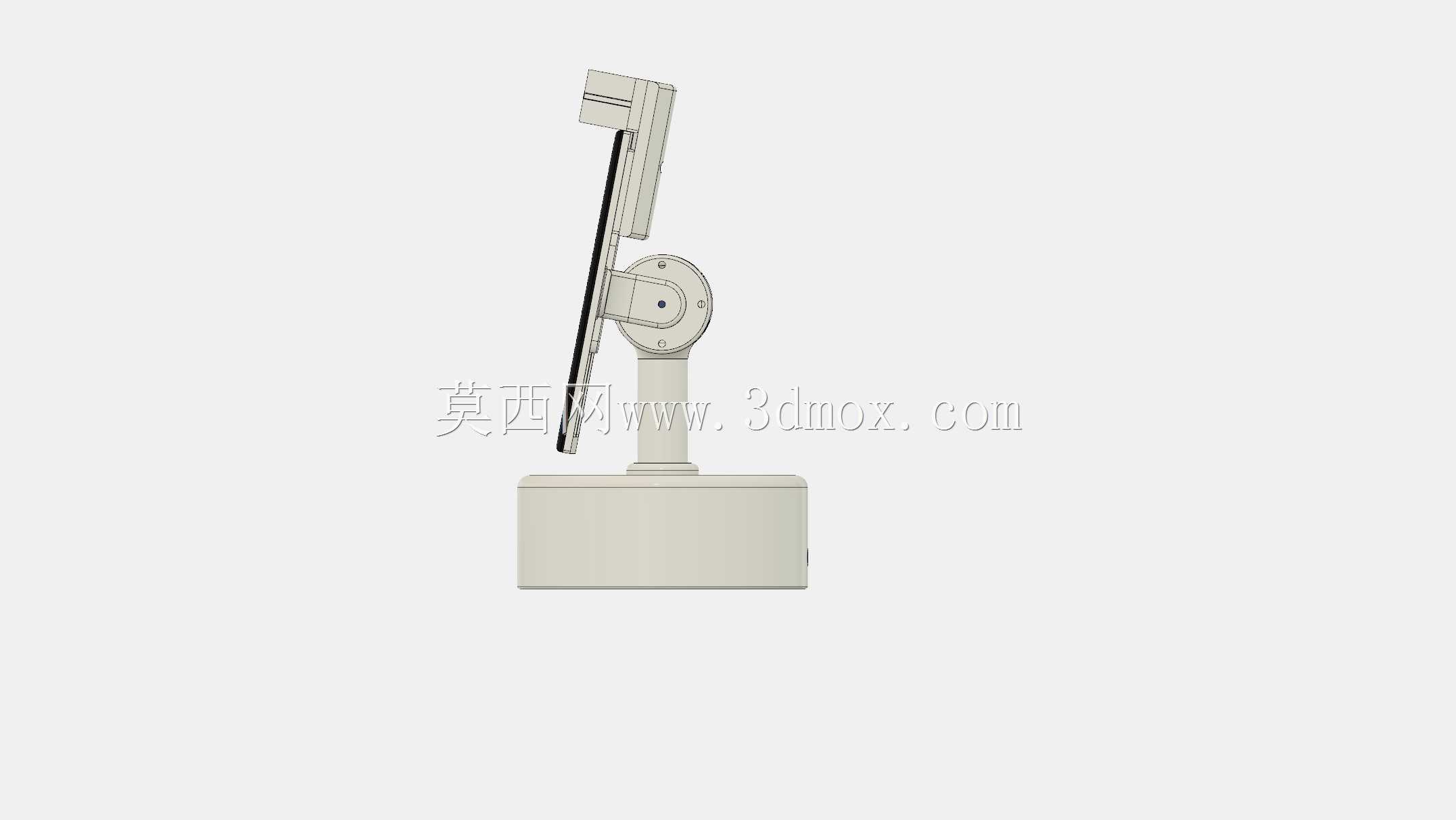

双轴小型太阳能自动跟踪装置结构设计

这款双轴小型太阳跟踪装置，主要面向个人DIY光伏应用、户外小型离网供电场景、教学实验演示以及创客能源项目使用，能够解决固定式光伏板受太阳方位角、高度角变化影响，接收光照角度不佳导致发电效率偏低的问题，在小型便携光伏供电、户外露营供电、校园科创实验、微型光伏电站测试等场景中都能发挥实用价值。设备实际运行时可实时调整光伏板的朝向，让光伏板始终保持与太阳入射光线垂直的受光姿态，相比同规格固定安装的光伏板，能够有效提升日均发电量，尤其适合光照角度随时间变化幅度大的中低纬度地区使用。

在功能特性上，装置采用双轴独立转动结构，水平轴可实现360度方位角调整，覆盖太阳从日出到日落的方位变化范围，俯仰轴可实现0到90度的高度角调整，适配不同季节太阳高度的变化，搭配小型SG90伺服系统作为驱动核心，转动精度能够满足小型光伏板的追光需求，响应速度快，控制逻辑简单易上手，可搭配开源控制板实现光感自动追踪、定时追踪两种运行模式，用户可根据实际使用场景灵活切换控制方式。

设计思路上，整体采用轻量化、易加工的结构方案，所有结构部件都适配3D打印加工工艺，无需复杂的机加工工序即可完成制作，降低了个人爱好者的制作门槛；结构连接部位采用卡扣加螺丝紧固的组合方式，既保证了装配的便捷性，也能在户外轻微风载下保持结构稳定，不会出现晃动偏移的问题。底座采用圆柱形配重式设计，可直接放置在平整台面使用，也可通过底座预留的安装孔固定在支架、屋顶等安装面，适配不同的安装环境。

外形尺寸与安装边界方面，配套的光伏板尺寸为165X135毫米，装置整体底座直径小于光伏板对角线长度，转动时不会超出光伏板的投影范围，不会额外占用过多安装空间；俯仰转动时光伏板与底座的最小间隙预留充足，不会出现转动过程中结构剐蹭的问题；驱动部件与控制模块都集成在底座内部，走线通过中空的转动轴连接到光伏板，外部无裸露走线，既提升了整体外观的整洁度，也能对线路起到防护作用，延长户外使用寿命。整体结构没有复杂的传动部件，日常维护仅需定期清理转动部位的灰尘即可，维护成本极低，非常适合个人爱好者自行组装调试使用。
