手动可调式凿刀磨刀夹具结构设计

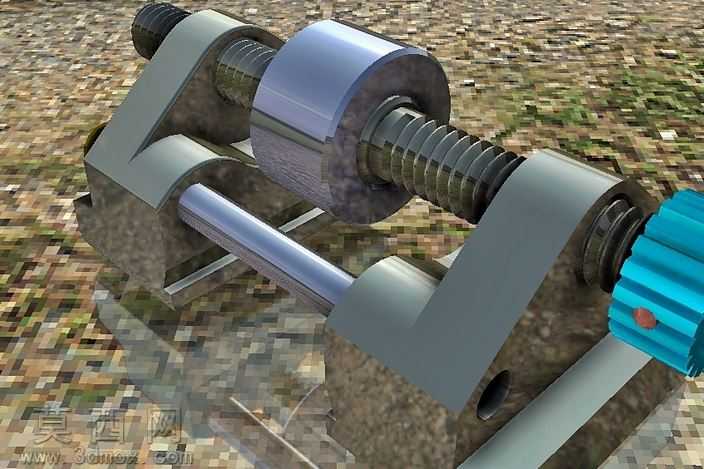

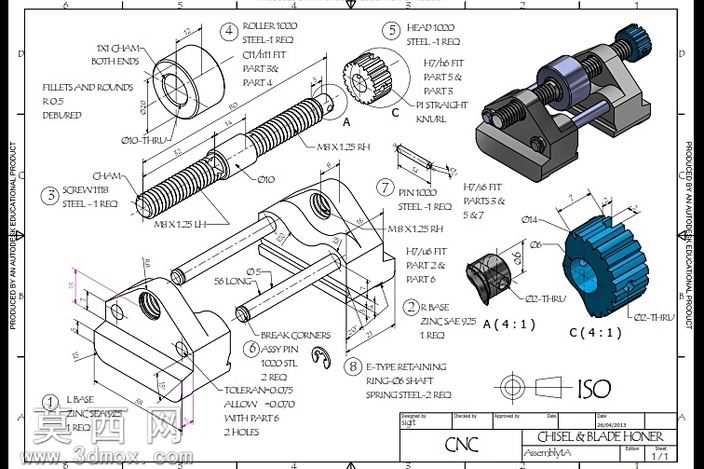

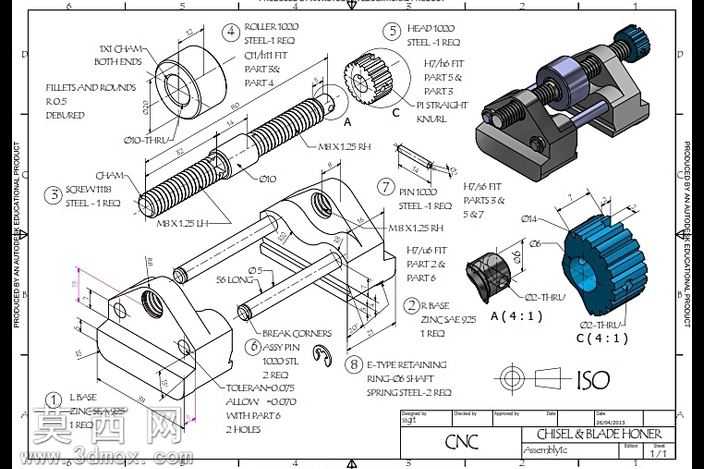

本作品为手动可调式凿刀磨刀夹具的三维参数化设计成果，整体建模过程严格遵循机械加工工装的设计规范，先完成各组成零件的独立建模，再按照实际装配约束完成整体装配，完整还原了夹具的真实结构与工作逻辑。建模阶段针对不同零件的功能特性匹配对应的建模逻辑：作为承载主体的锌合金底座，通过拉伸、切除、圆角特征构建出带安装定位面的基座结构，预留的销轴安装孔、调节螺杆避让孔均按照公差要求设置配合间隙，底座表面的防滑纹理、安装沉孔细节都做了完整还原，保证模型与实际加工零件的一致性。调节螺杆采用梯形螺纹特征建模，螺纹牙型、导程参数完全匹配手动进给的调节需求，螺杆端部的滚花旋钮通过圆周阵列特征构建出防滑滚花纹理，旋钮与螺杆的同轴度配合、端部的限位结构都做了精准约束，保证转动调节时无卡滞。作为核心夹持元件的钢制滚轮，分别构建了带齿纹的传动滚轮与光滑导向滚轮，滚轮内孔与销轴的转动配合、齿面的滚花纹理都通过特征建模完整呈现，保证滚轮在夹持过程中既能稳定压紧凿刀，又能灵活转动适配不同厚度的凿刀进给。夹持座部分通过多特征组合构建出带V型定位槽的夹持结构，定位槽的角度、深度参数经过反复校核，能够适配不同规格的方形截面凿刀，夹持座上的销轴安装孔、螺杆配合螺纹孔都设置了合理的形位公差，保证装配后各运动部件的同轴度与平行度。其余标准件包括开口销、弹性挡圈、复位弹簧等，都按照国标参数完成建模，弹簧的螺距、有效圈数参数匹配夹具的复位行程需求，挡圈的卡槽尺寸、开口销的直径长度都符合对应标准件的规格要求。装配过程中严格按照实际装配顺序添加配合约束，底座与固定夹持块设置为固定约束，调节螺杆与底座添加同轴配合与轴向限位配合，活动夹持块与螺杆添加螺纹配合、与导向销轴添加滑动配合，滚轮与销轴添加转动配合，所有约束添加完成后验证了机构的运动自由度，确认转动调节旋钮时活动夹持块可平稳沿导向轴滑动，实现对凿刀的夹紧与松开动作，整体运动无干涉、无卡顿。材质与渲染阶段针对不同零件的材质特性做了区分：钢制零件包括螺杆、销轴、滚轮、弹簧等赋予调质钢材质，添加表面发蓝处理的质感，还原五金零件的金属光泽与表面粗糙度；锌合金底座赋予压铸锌合金材质，表面做哑光磨砂处理，呈现压铸件的细腻质感；滚花旋钮部分赋予黑色硬质塑料材质，添加细微的颗粒质感，模拟实际操作件的防滑触感。渲染阶段采用正交工程视角与等轴测立体视角结合的方式，既输出了符合机械制图标准的爆炸工程图，清晰标注各零件的序号、名称、材质、数量与配合要求，也输出了装配完成的立体渲染图，直观展示夹具的整体外观与操作方式。设计思路上围绕凿刀磨削的实际需求，采用螺杆进给的手动调节结构，无需额外动力源即可实现稳定夹持，双滚轮的夹持设计既可以保证凿刀在磨削过程中不会发生偏移，又能在松开状态下灵活调整凿刀的伸出长度，适配不同的磨削角度需求，整体结构紧凑、操作便捷，所有零件都采用常见的机械加工工艺即可生产，具备较高的实用价值与加工可行性。
