SC10UU数控铣床直线运动轴承滑套结构

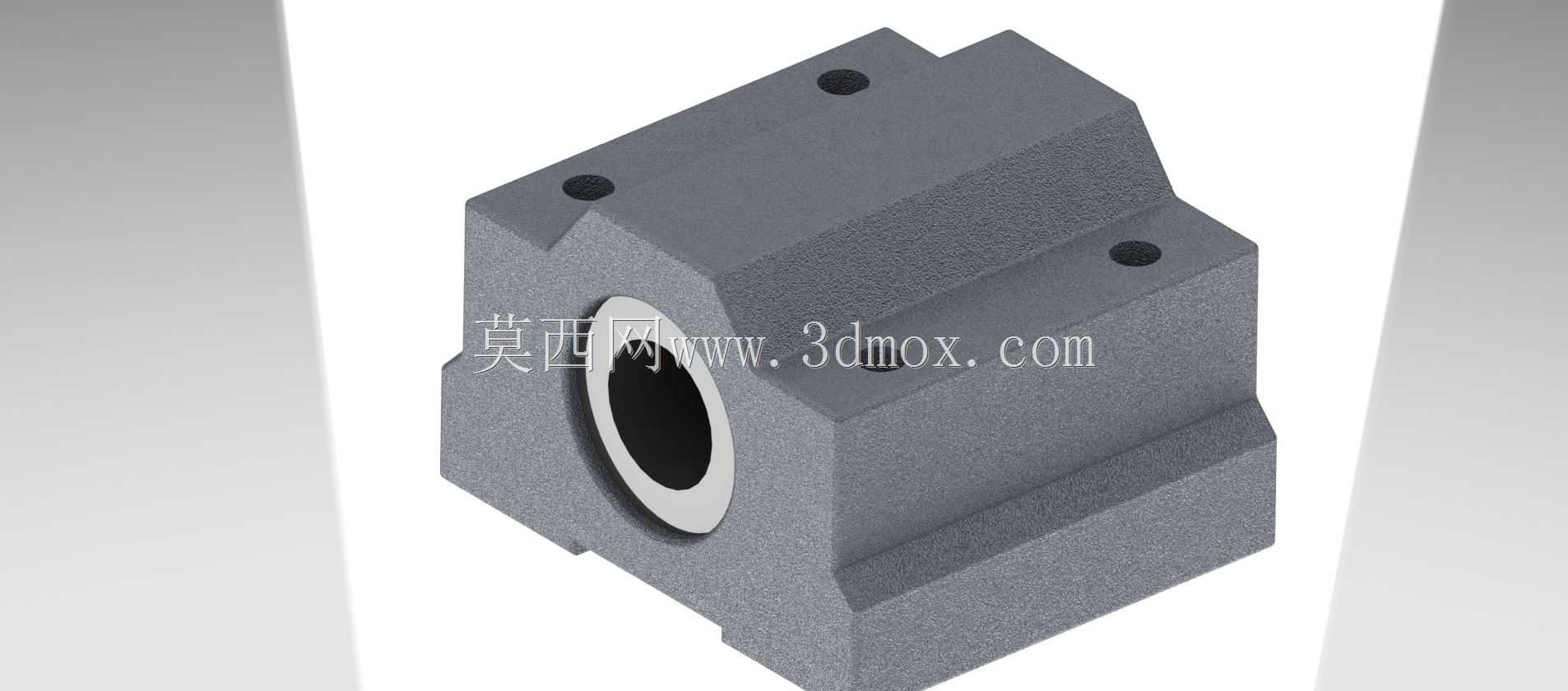

这款SC10UU规格的直线运动轴承滑套，是数控铣床直线传动系统中的核心配套部件，主要适配内径10mm的滚道滚珠轴承使用，在小型数控铣床、桌面级CNC加工设备的直线进给轴系中承担滑动支撑与运动导向的核心作用，也可广泛应用于自动化点胶设备、小型雕刻机、3D打印设备等需要精准直线往复运动的工业装备传动场景中，为运动轴提供低阻力、高同轴度的滑动支撑，保障运动过程的平稳性与定位精度。

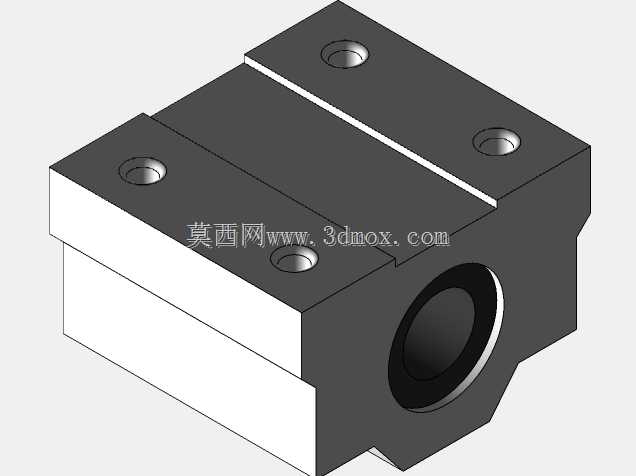

从功能特性来看，该滑套作为直线轴承的外置安装承载座，将内嵌的直线滚珠轴承与设备安装基面稳固连接，主体采用方块式集成结构设计，相比分体式安装座拥有更高的结构刚性，能够承受进给过程中产生的径向载荷与一定的偏载力矩，避免轴承在高速往复运动中出现移位、同轴度偏差等问题。滑套中心为贯通式轴承安装孔，孔位公差经过精准匹配设计，能够与标准10mm内径直线滚珠轴承形成过盈配合，防止轴承在往复滑动过程中出现外圈跟转、窜动的问题；滑套本体上分布的多个安装定位孔，可通过内六角螺丝直接将滑套锁紧在运动滑台或者导轨滑块的安装面上，安装孔位的位置度经过严格校核，保障安装后轴承内孔与配套光轴的同轴度，降低运动过程中的卡滞风险与磨损速率。

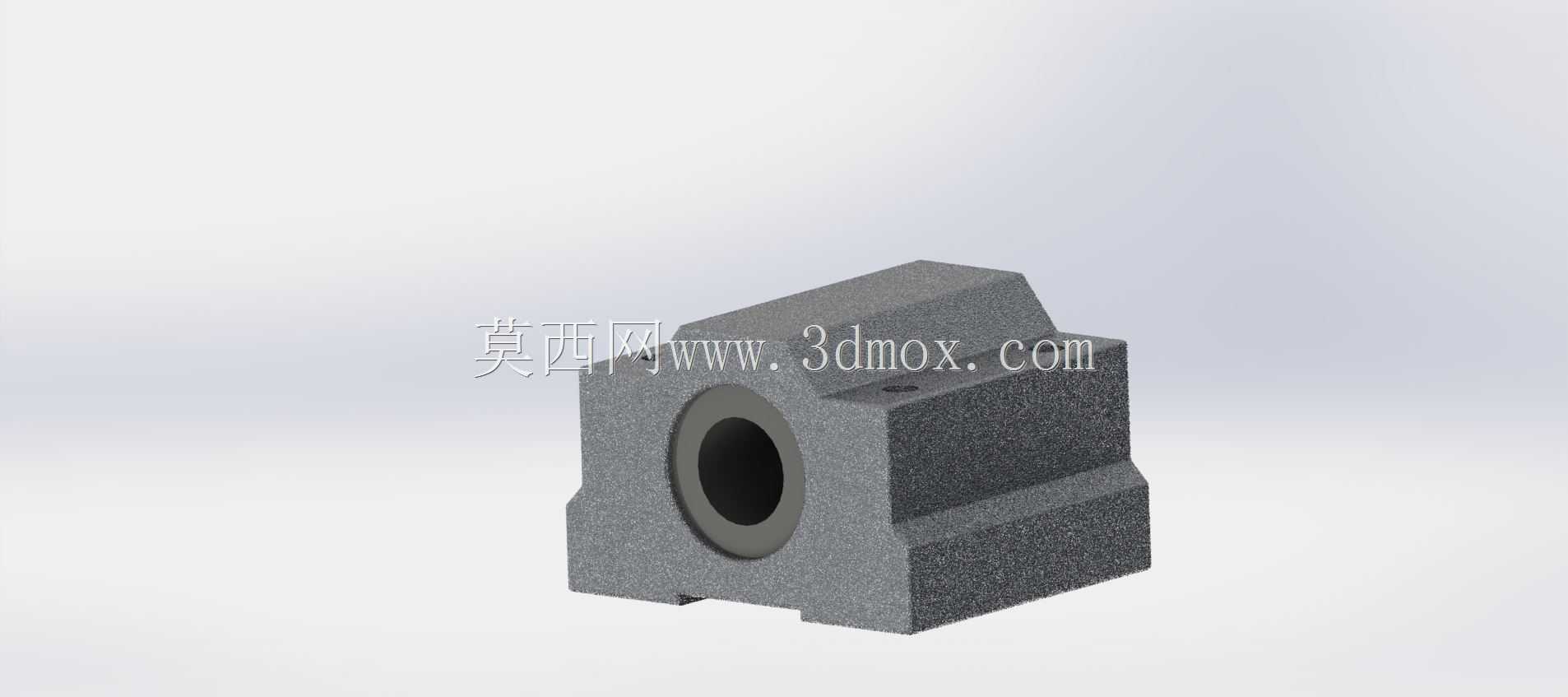

在设计思路上，这款滑套针对小型数控铣床的紧凑安装空间做了结构优化，整体采用阶梯式方块外形，在保证结构强度的前提下尽可能压缩外形体积，减少对设备内部安装空间的占用；滑套的安装基面做了铣平加工处理，能够与安装面实现完全贴合，避免安装后出现倾斜导致的轴系别劲问题；边角位置做了小倒角处理，既能够去除加工毛刺避免安装时划伤操作人员，也能在装配过程中起到导向作用，提升装配效率。

从安装边界与尺寸适配来看，该滑套适配直径10mm的标准直线光轴使用，中心安装孔的深度与标准SC10UU系列直线轴承的厚度完全匹配，能够将轴承完全包覆在座体内部，对轴承外圈形成全周防护，减少加工过程中产生的金属切屑、切削液进入轴承滚道内部，延长轴承的使用寿命。滑套的外部安装孔位间距符合小型数控铣床滑台的通用安装标准，无需额外做安装孔位的二次加工即可直接替换同规格的传统滑套部件，整体外形的长宽高尺寸适配小型桌面数控设备的紧凑安装空间，不会与周边的进给电机、拖链、防护钣金等部件产生运动干涉，能够直接集成到现有设备的传动系统中，大幅降低设备改造与配件替换的适配成本。滑套的材质选用具备良好减震性能与机械强度的铸铁材质，能够吸收进给运动过程中产生的微小振动，提升加工过程中的稳定性，保障工件的加工表面质量。
