开源3D打印迷你仿人机器人结构设计

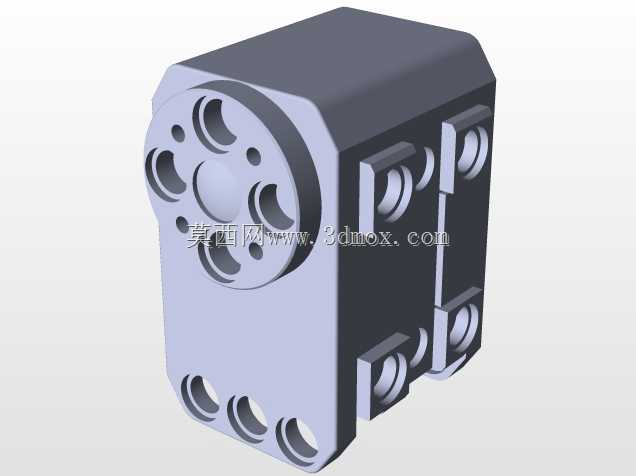

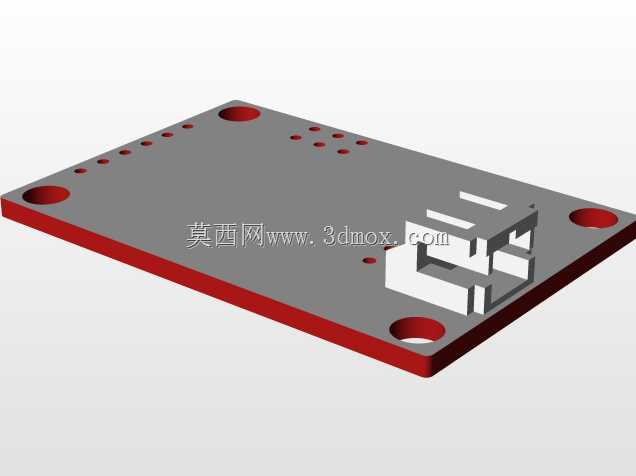

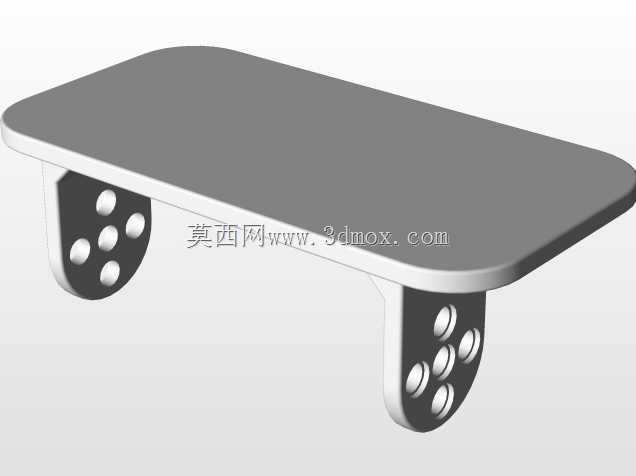

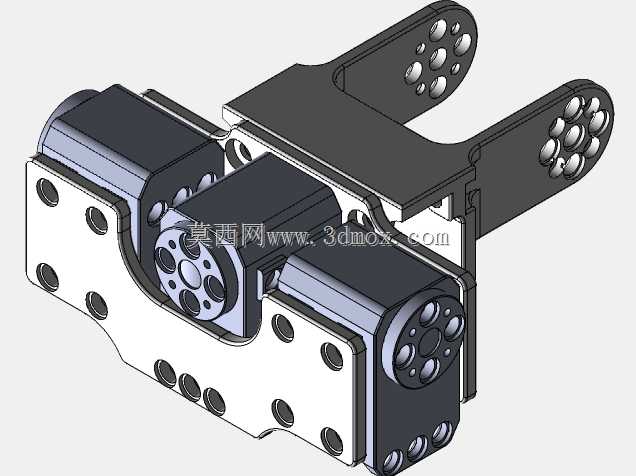

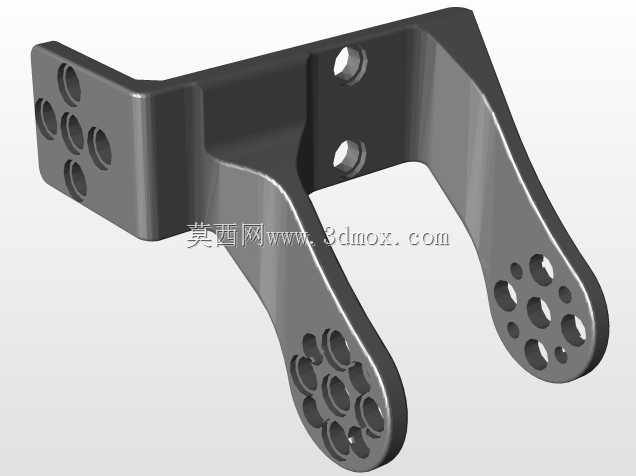

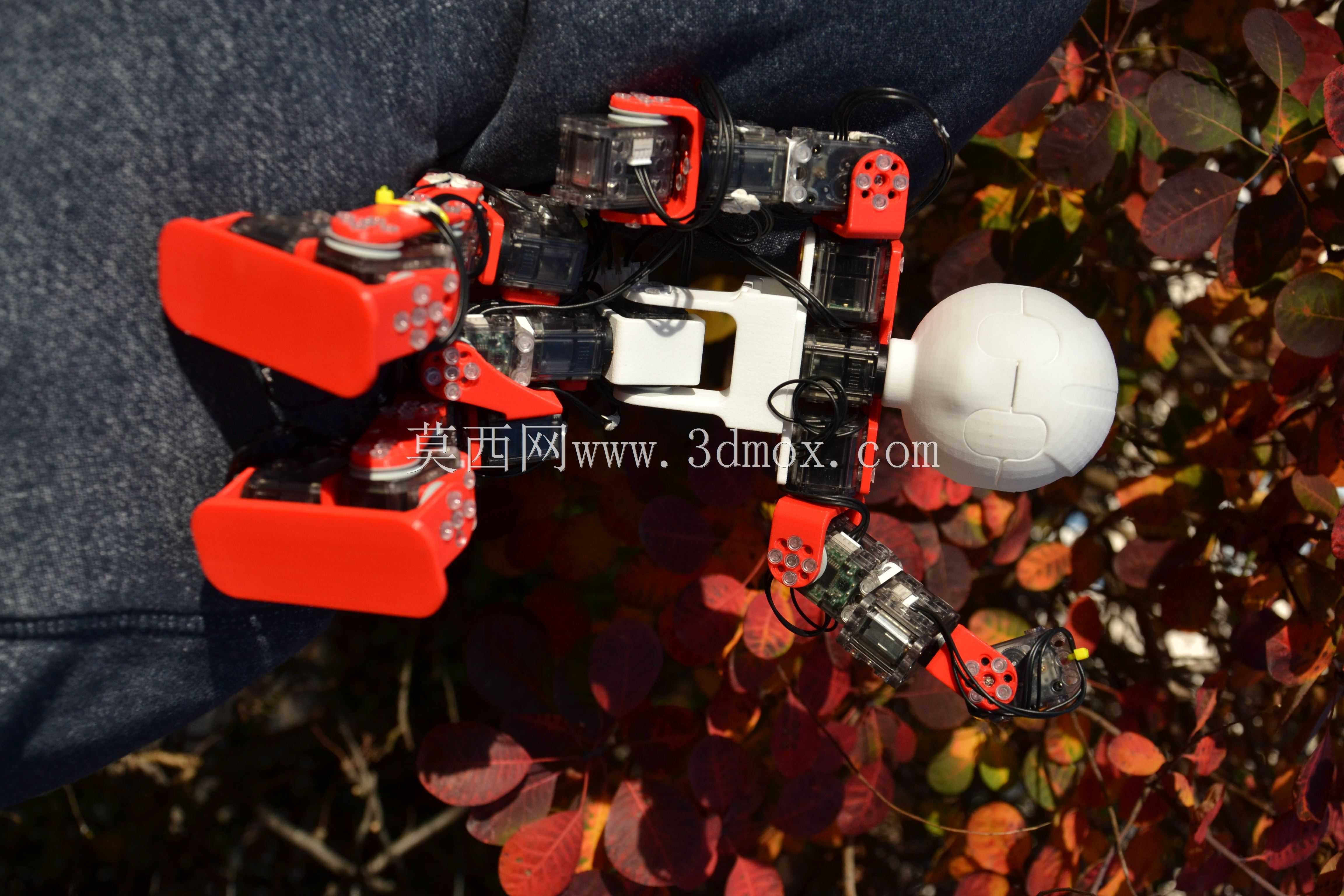

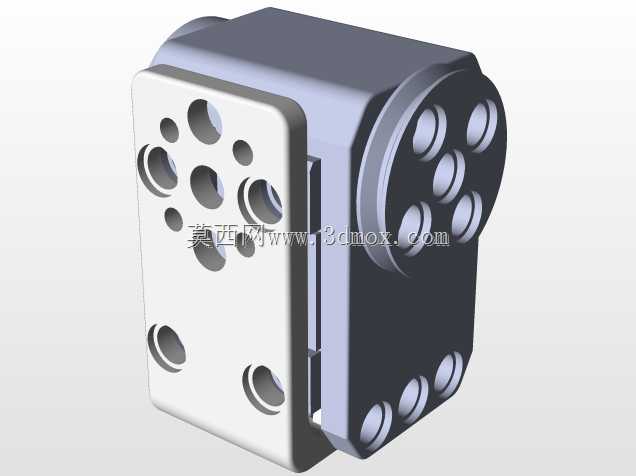

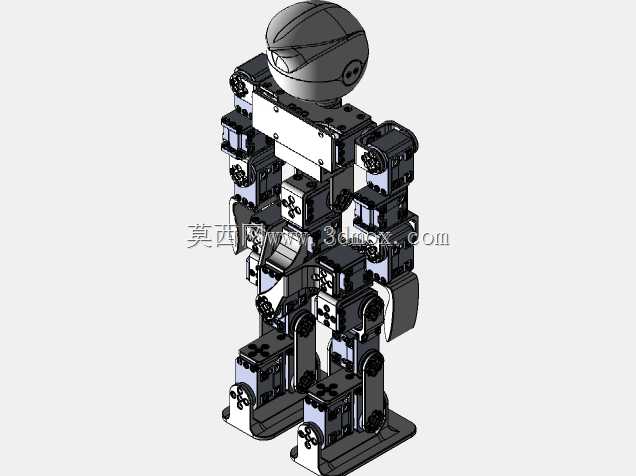

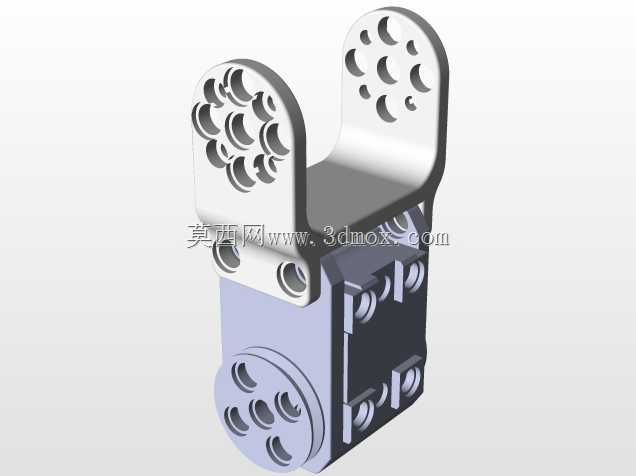

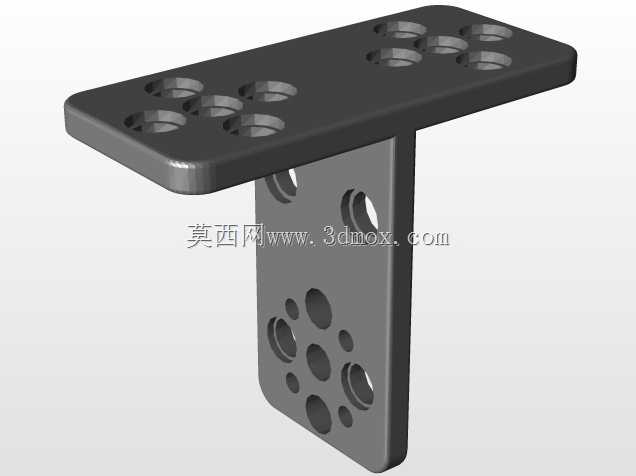

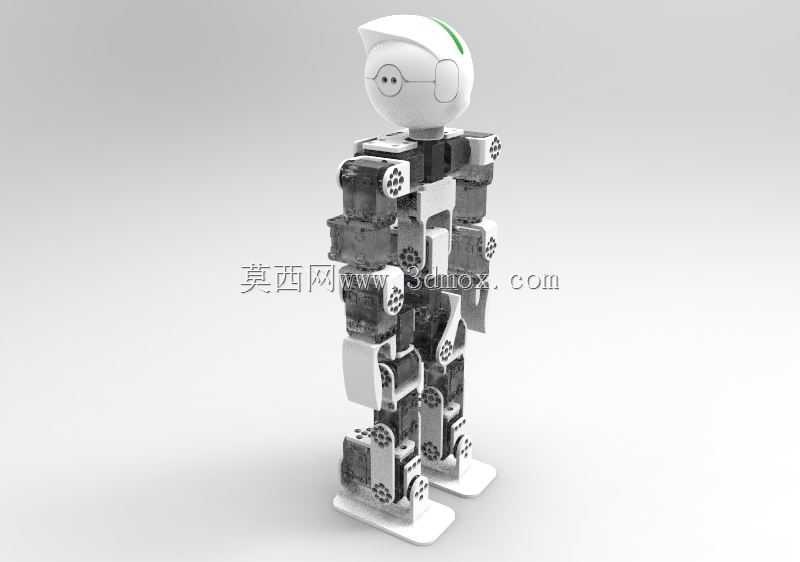

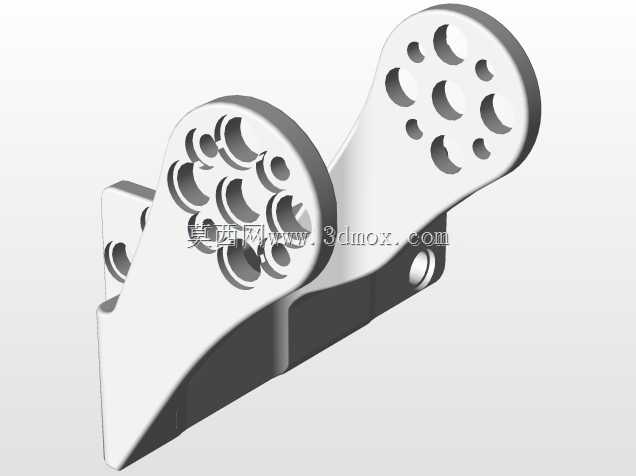

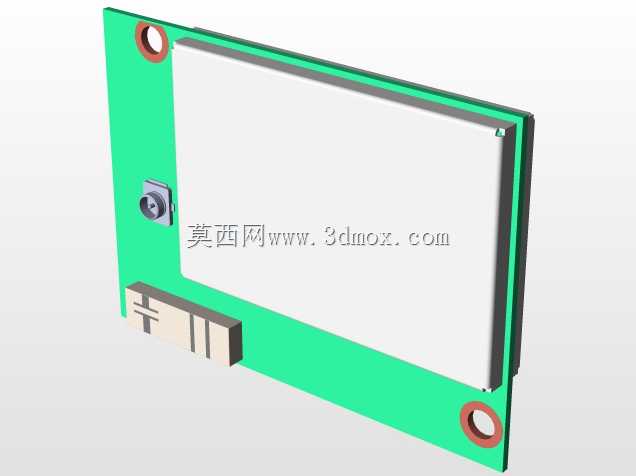

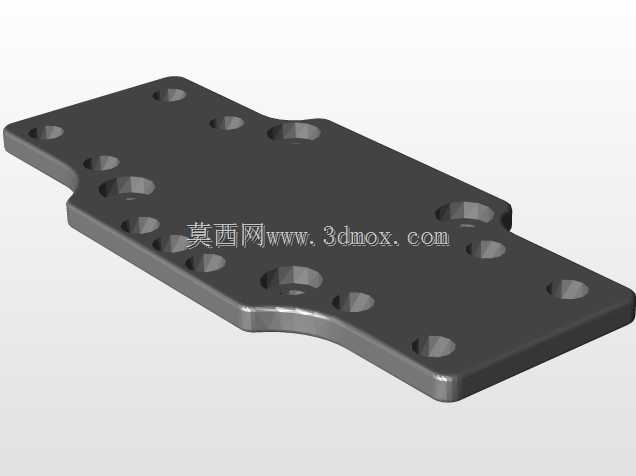

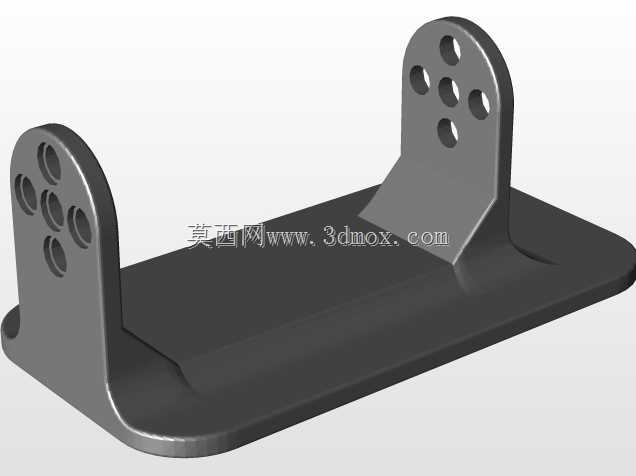

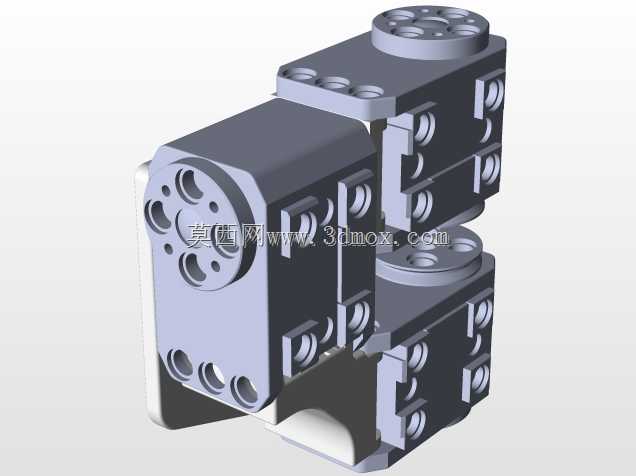

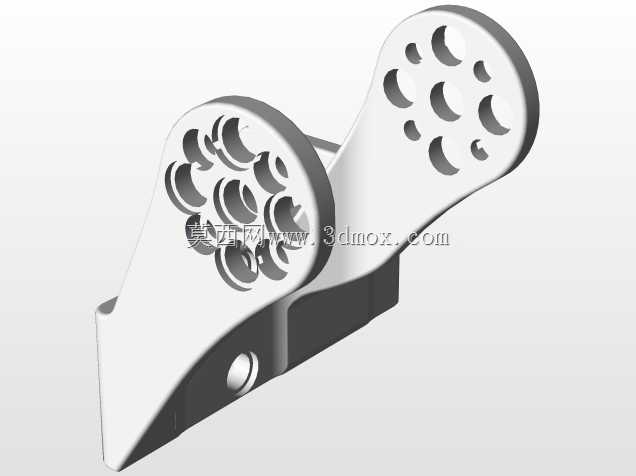

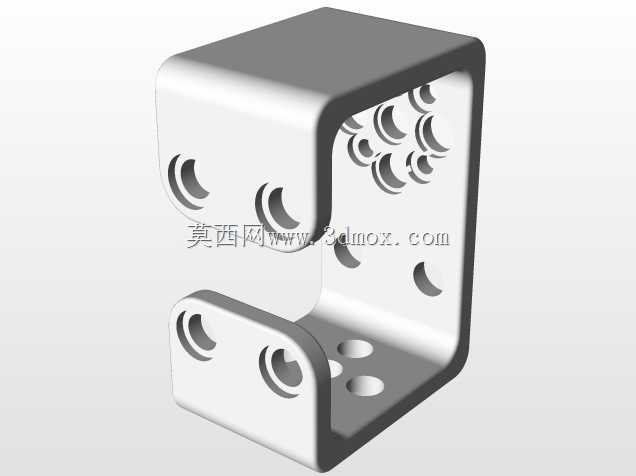

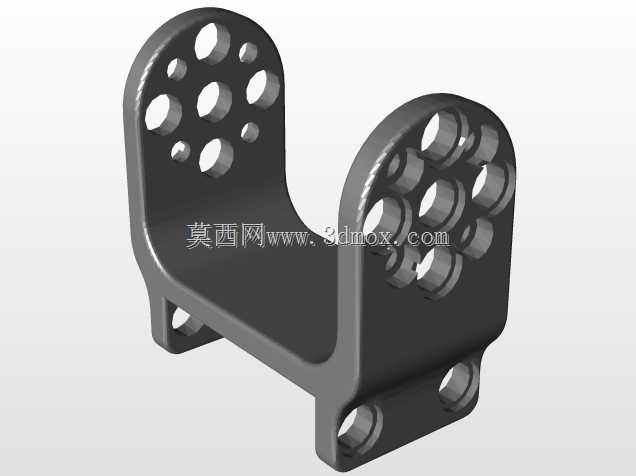

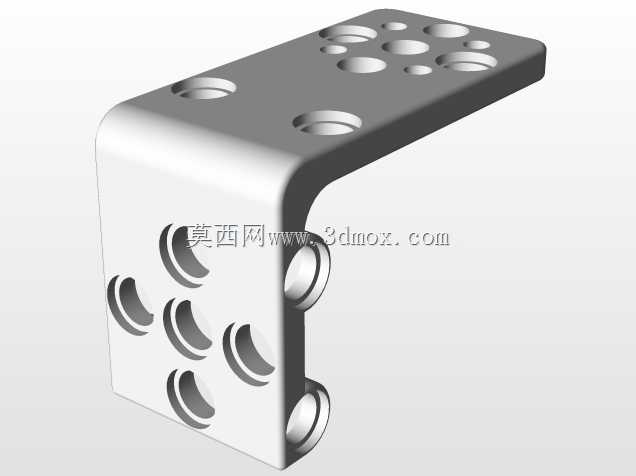

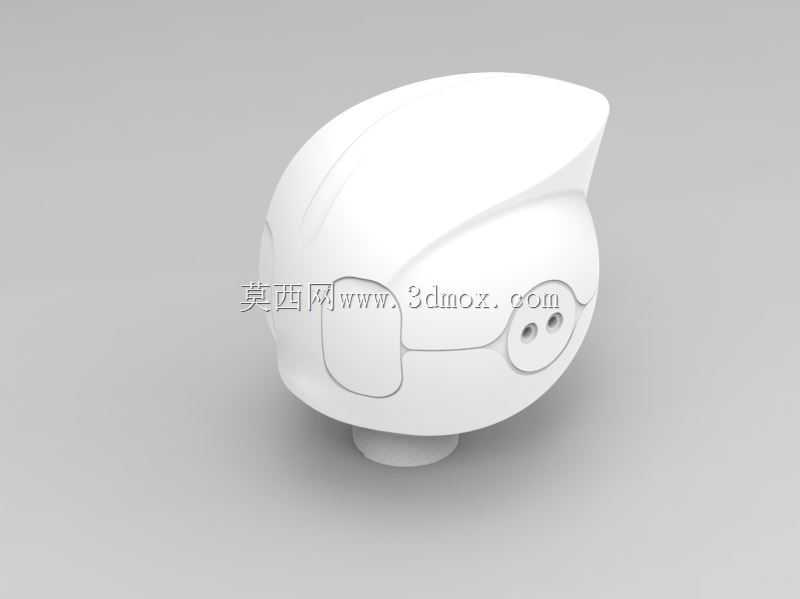

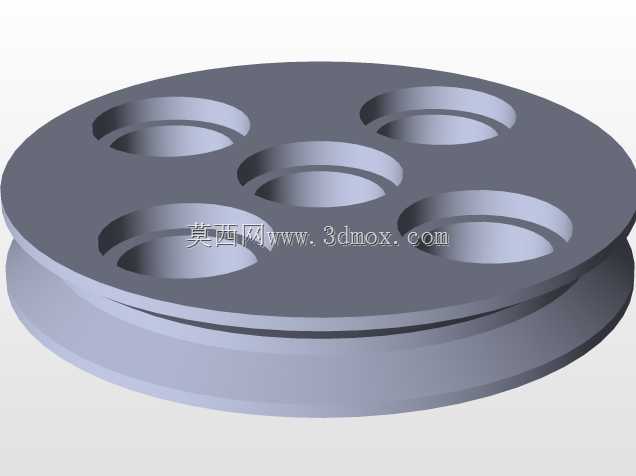

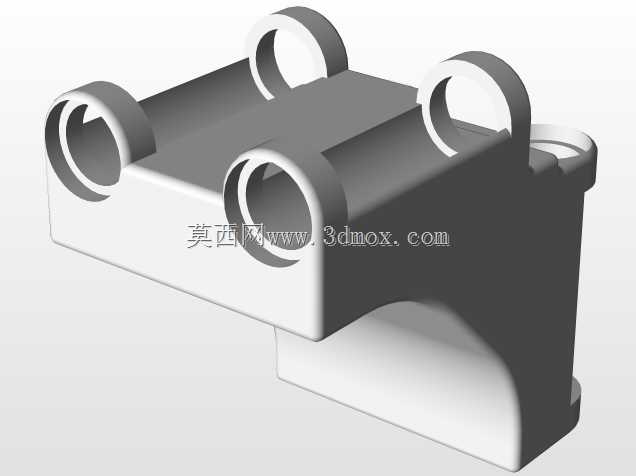

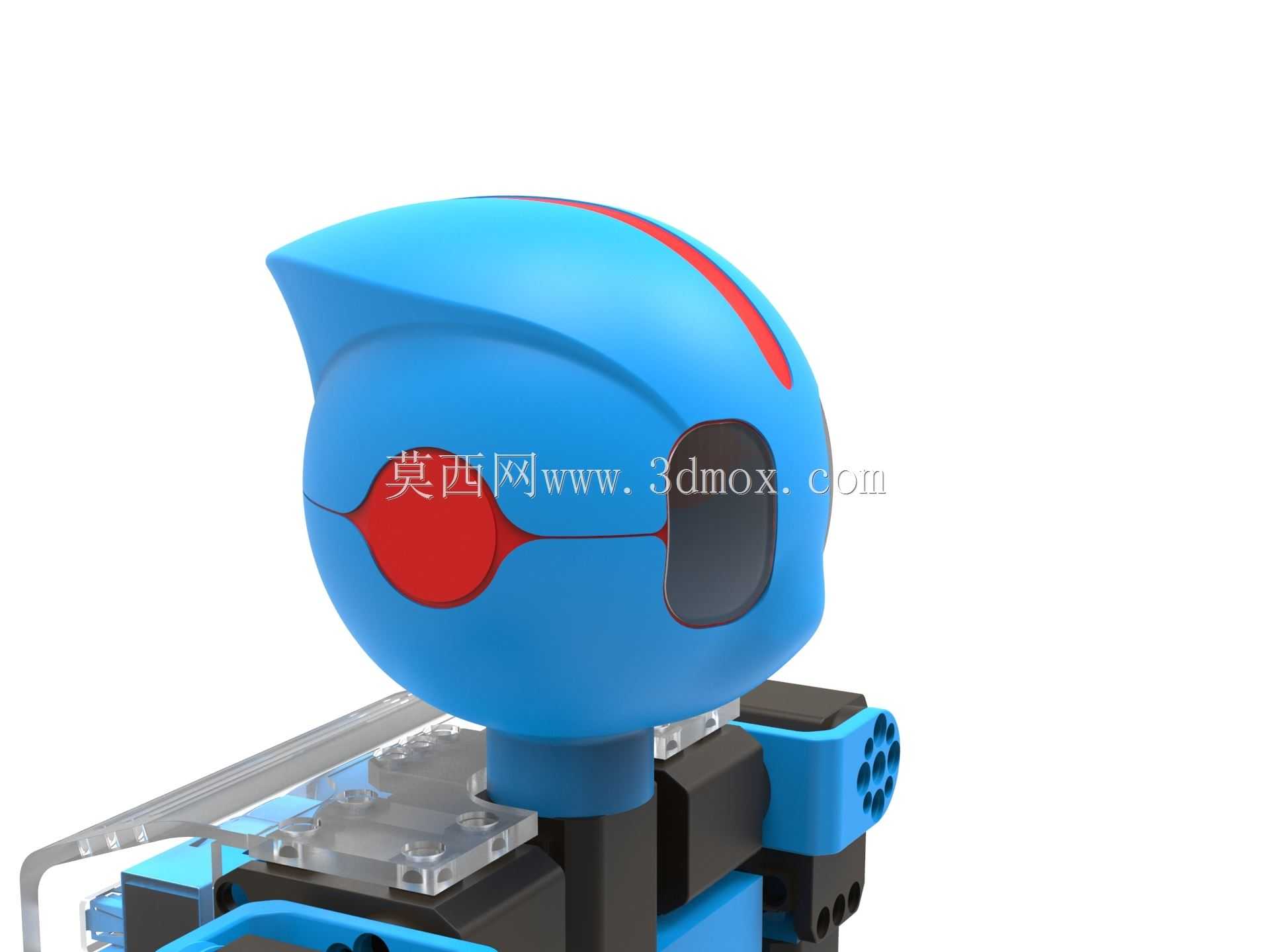

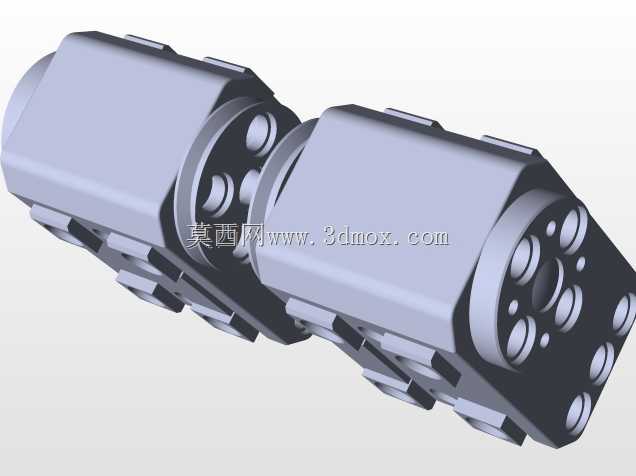

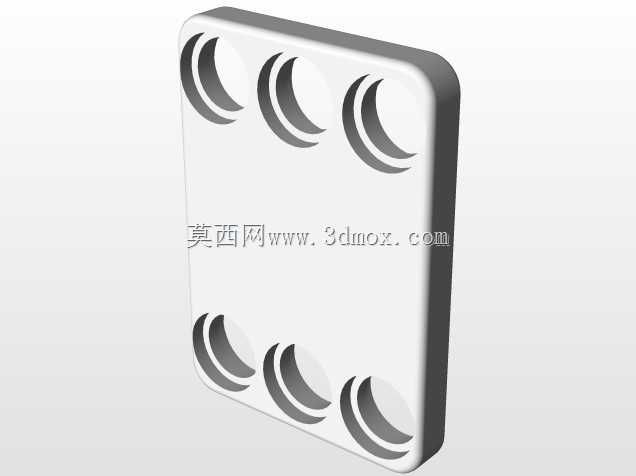

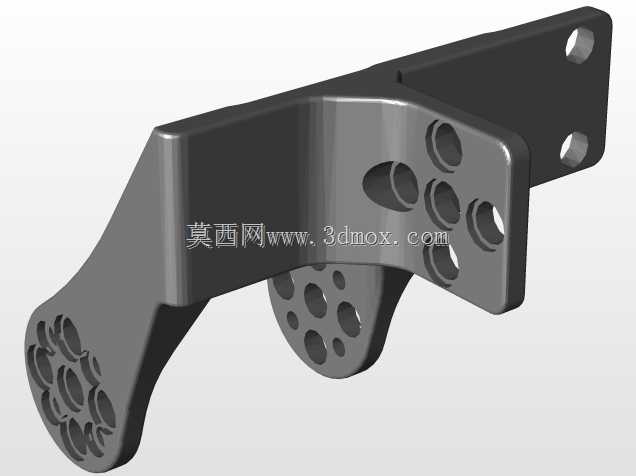

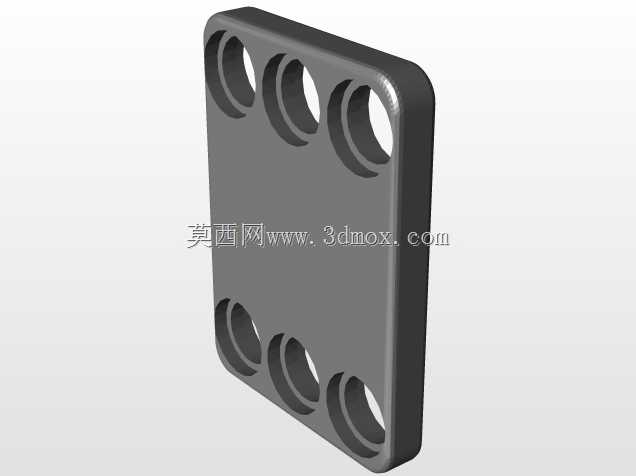

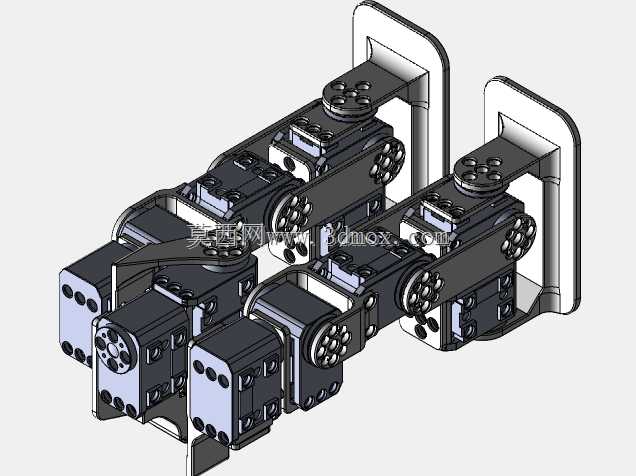

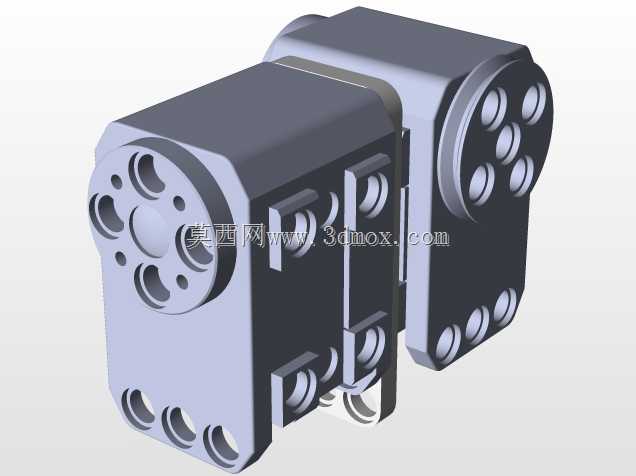

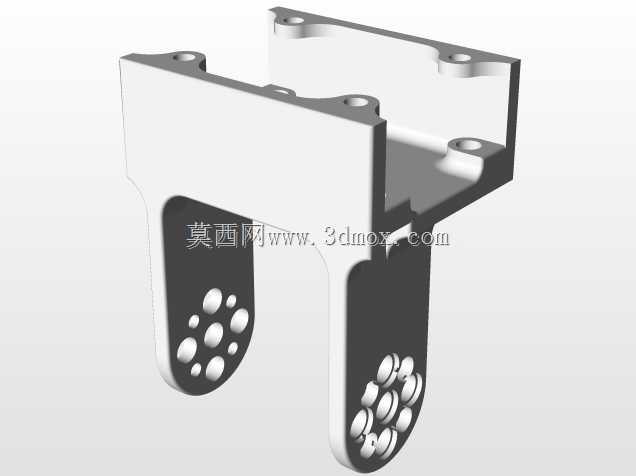

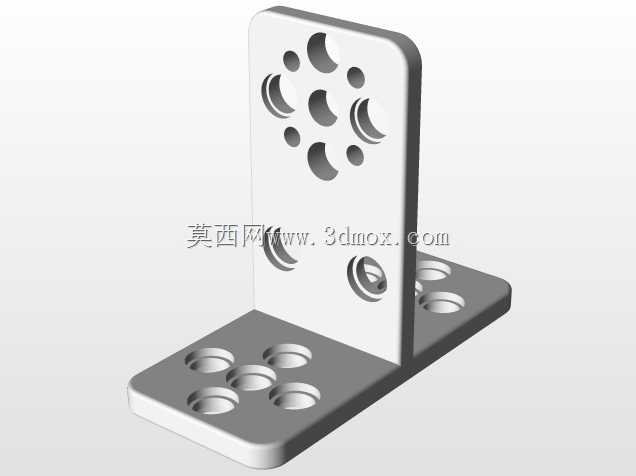

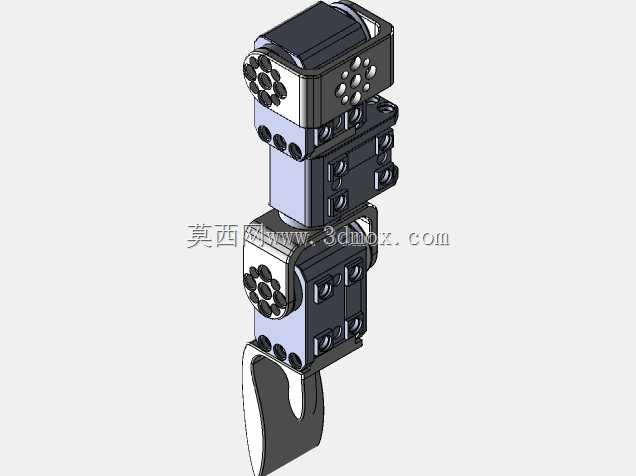

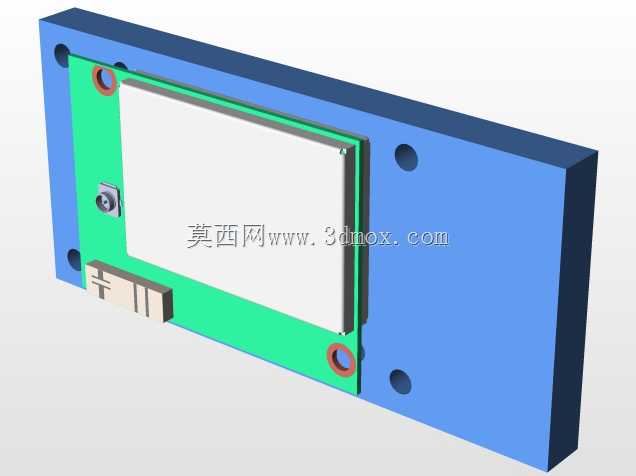

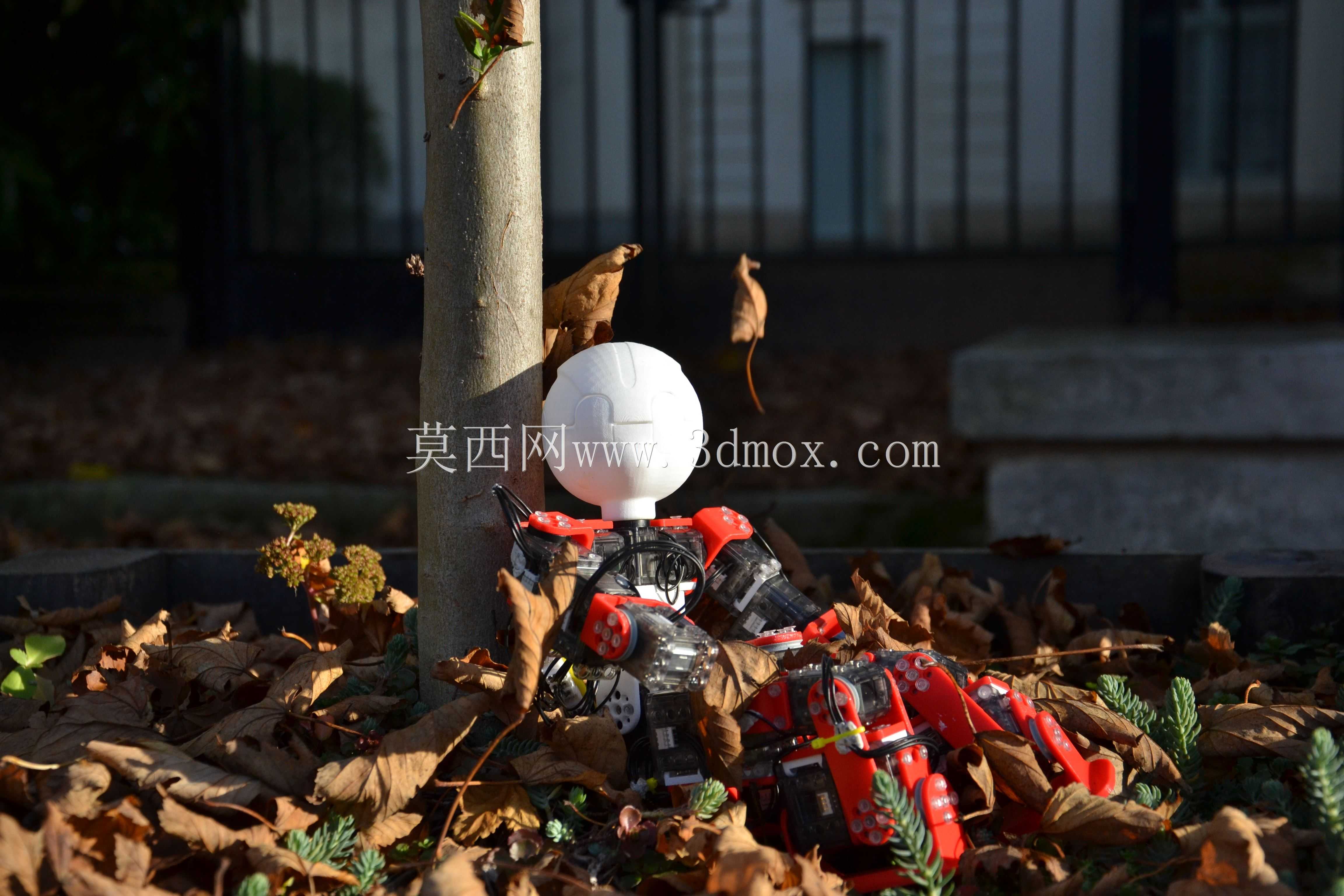

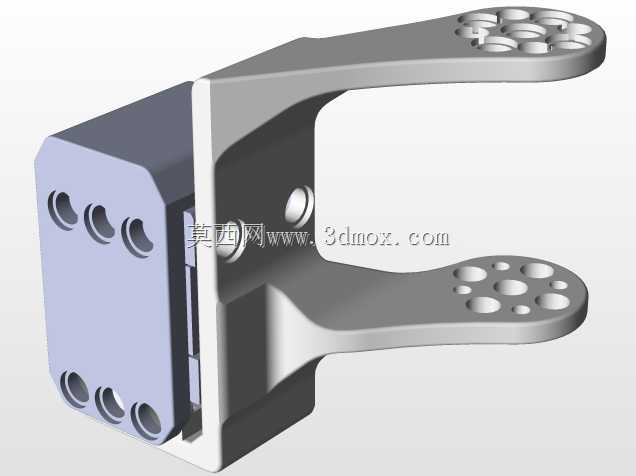

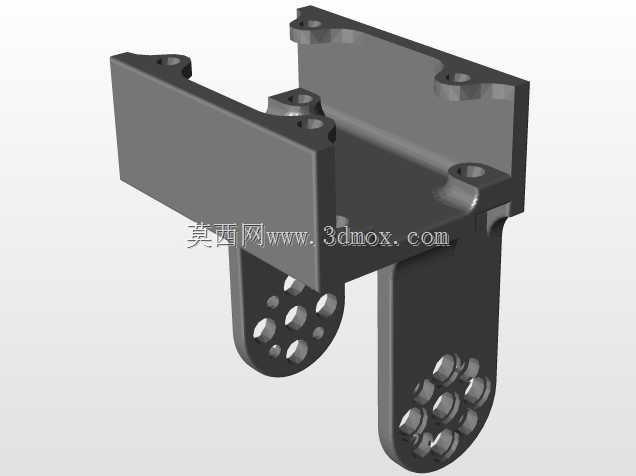

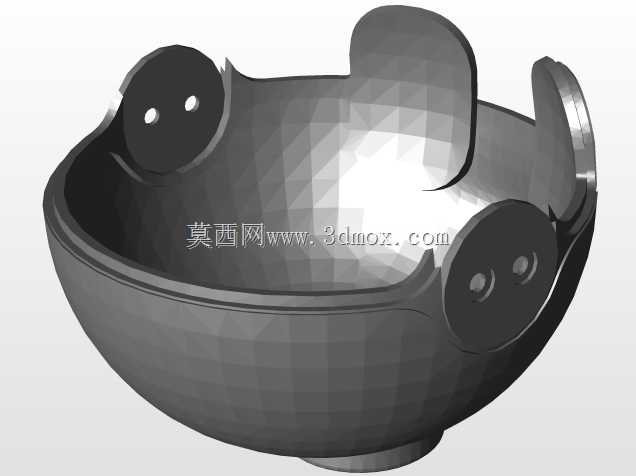

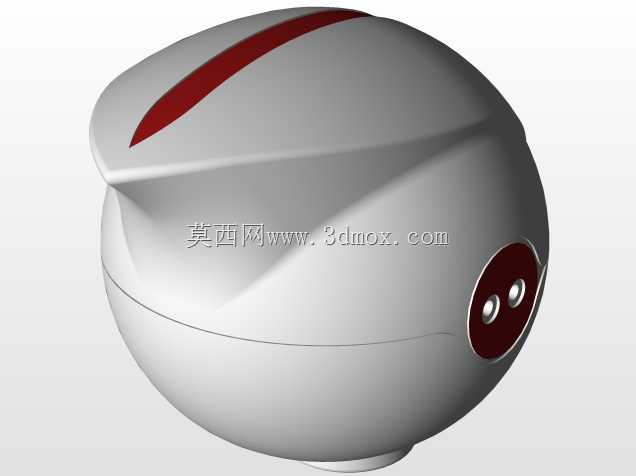

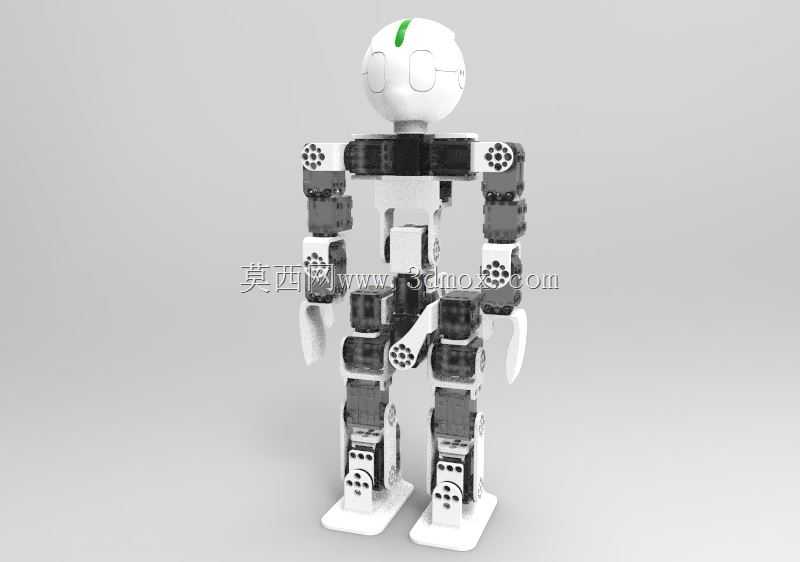

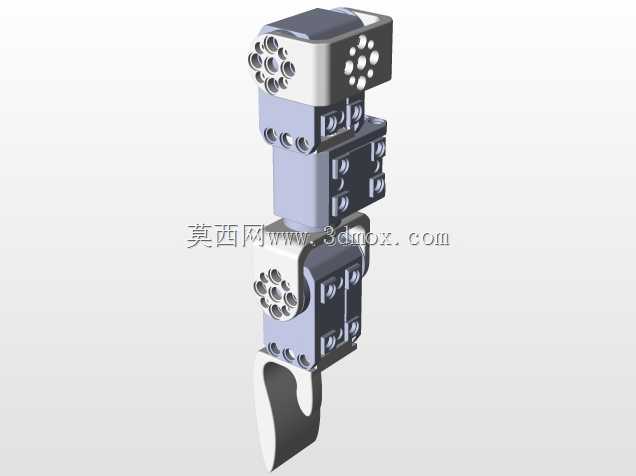

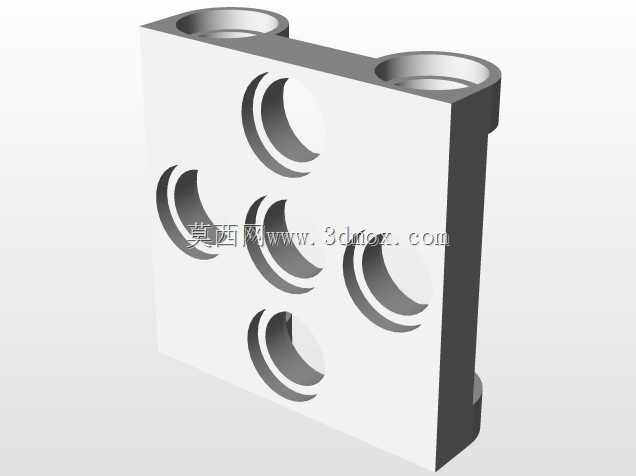

这款迷你仿人机器人是面向教育、竞技与创客场景打造的轻量化双足人形设备，整体采用全3D打印结构件搭建，整机重量控制在700g，紧凑的机身尺寸适配桌面级操作、小型场地竞技以及青少年教学场景的空间需求，无需大型安装基座，可直接在平整桌面、标准Robocup小型赛场完成部署。设备核心搭载23个驱动舵机，分别分布于头部、双臂、躯干、双腿及足部关节，可实现头部转动、手臂多自由度屈伸摆动、腰部扭转、双足行走、转向、下蹲、起身等类人动作，能够满足Robocup青少年组人形机器人足球竞技的动作要求，也可作为中小学编程教育、机械结构教学的实操载体，帮助学习者直观理解多关节串联机构的运动逻辑、舵机控制原理以及步态调试方法，同时也能为患病儿童的康复辅助互动、创客社群的开源二次开发提供可靠的硬件基础。在设计思路上，整机采用模块化拆分思路，所有结构件均做了3D打印工艺适配，壁厚均匀控制在1.5-2mm，关键受力关节处做了局部加厚与筋位补强，既保证打印过程中无翘曲、无支撑残留问题，也能承受舵机快速动作带来的冲击载荷；走线槽全部集成在结构件内部，既避免运动过程中线缆缠绕干涉，也让整机外观更整洁利落；关节连接处采用标准化舵机安装位，兼容市面上主流的9g金属齿舵机，后期维护更换配件无需额外定制加工，普通创客用户即可完成拆装调试。安装边界方面，整机直立状态下高度约30cm，肩宽约12cm，足部前后跨度约8cm，双足最大展开步幅约6cm，动作过程中机身最大外伸轮廓不超过15cm的宽度范围，对活动场地的空间要求极低；头部预留了通用传感器安装位，可扩展视觉模块、语音交互模块，实现视觉识别、语音控制等进阶功能，躯干内部预留了控制板、电池的安装仓，无需额外外挂配件即可完成整机电气系统的集成部署，兼顾了结构可靠性、打印易用性与功能扩展性。
