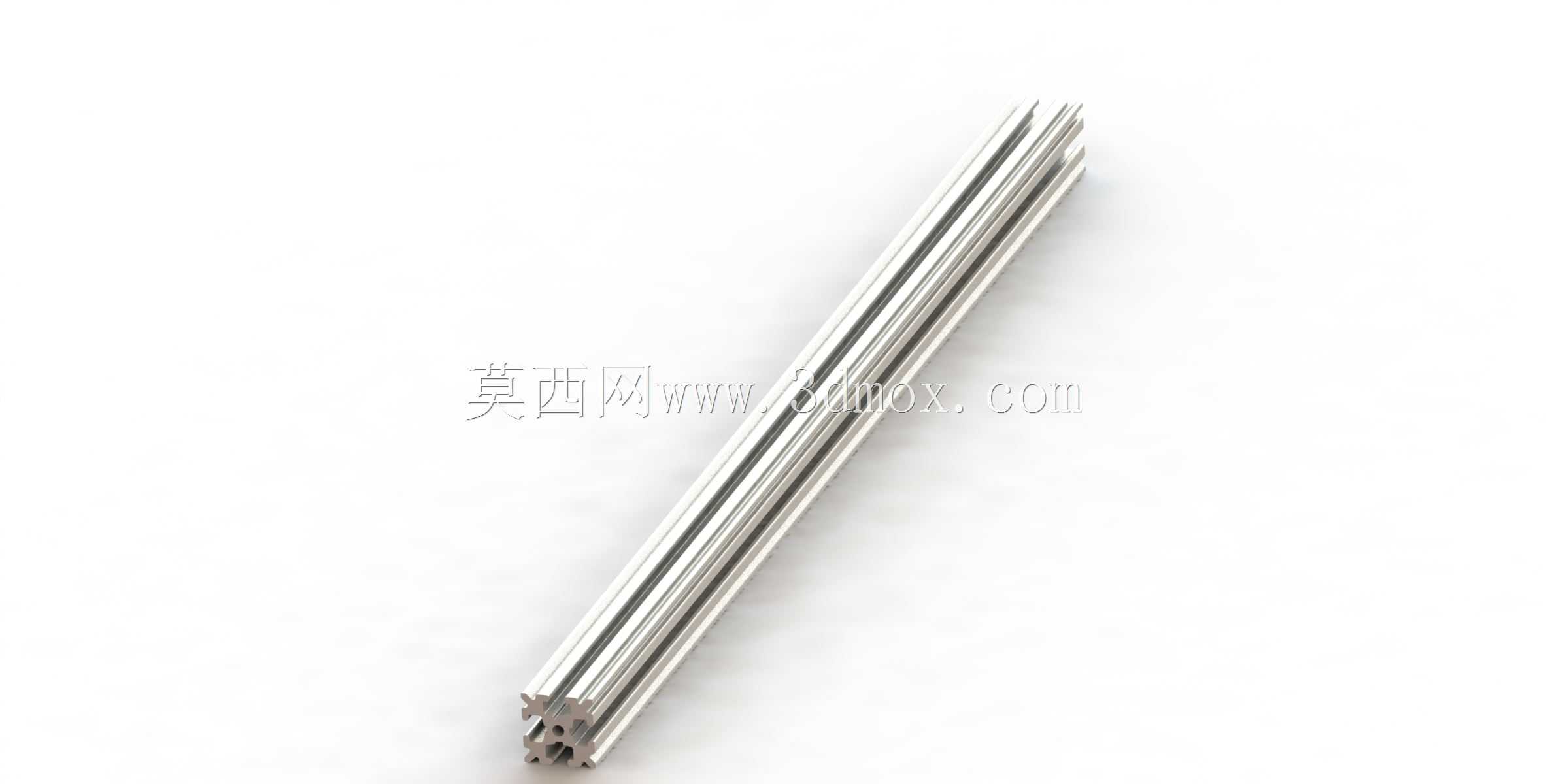

15x15规格开口型工程连接型材结构

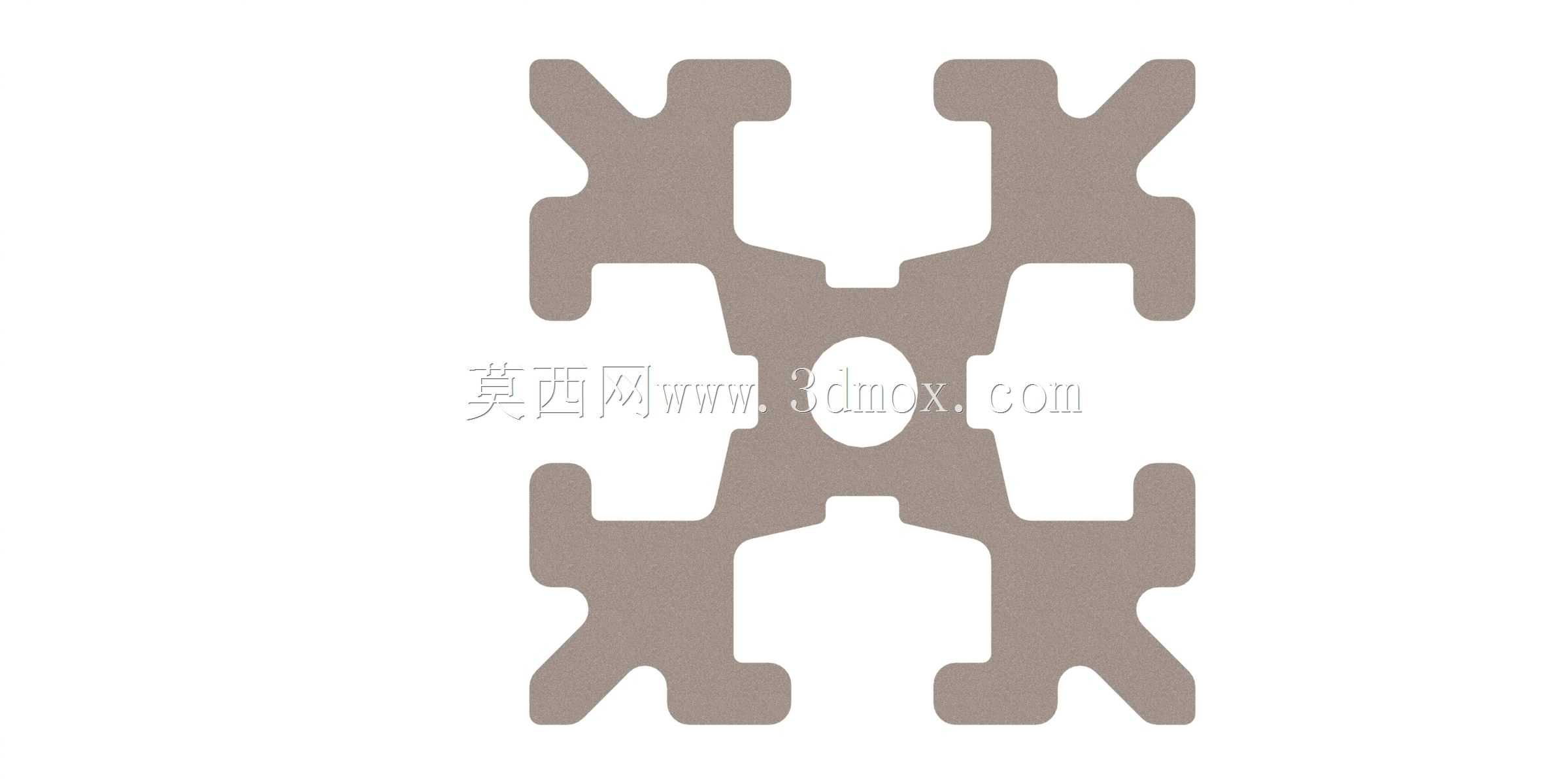

在桌面级小型实验设备、创客DIY搭建框架、轻型检测工装的支撑结构选型中，这类15x15截面的开口梁是兼顾组装效率与结构刚性的常用构件，不同于封闭截面的铝型材需要预埋螺母完成连接，该开口梁的多向卡槽结构可以直接从侧面滑入配套的连接螺栓、滑块螺母，在频繁调整框架布局的场景下，不需要拆解整根型材就能完成附件加装、位置调整，能大幅缩短工装迭代的装配周期。从截面设计来看，四个方向延伸的卡爪结构做了等宽的槽口设计，槽口的内凸边做了圆弧过渡处理，既可以保证连接滑块滑入时的导向顺畅，也能在螺栓锁紧时提供足够的咬合面，避免长期受载后出现连接点滑移的问题；截面中心的通孔一方面可以减轻型材自身重量，在同米重下提升截面的惯性矩，另一方面也可以穿设低压线缆、气路细管，在小型自动化设备的布线整理时，不需要额外加装线槽就能完成线路收纳，让框架外观更整洁。实际装配过程中，该型材的安装边界需要注意，单根型材的端面连接需要配套对应规格的角码，角码的贴合面完全匹配型材卡槽的外侧轮廓，锁紧后两个垂直方向的型材端面可以做到无间隙贴合，在搭建跨度不超过800mm的水平支撑框架时，中部静态载荷不超过5kg的工况下，型材的绕度可以控制在0.2mm以内，完全满足视觉检测、小型物料输送等对支撑平面度有要求的场景使用。不同于常规T型槽铝型材的单方向槽口设计，该开口梁的四个方向均设置了对称的连接卡槽，在搭建三维框架时，可以在任意一个侧面安装传感器支架、走线卡扣、门板合页等附件，不需要提前规划槽口的朝向，降低了前期框架设计的复杂度，对于非标的快速原型搭建场景，设计人员只需要确认整体框架的长宽高尺寸，不需要逐根排布型材的槽口方向，就能完成整套框架的建模出图。在做三维建模时，该截面的轮廓需要重点注意卡槽的尺寸公差，槽口的开口宽度比配套连接滑块的尺寸大0.1mm，既保证滑块可以顺畅滑动，也不会因为间隙过大导致连接后出现晃动；卡爪的外侧做了45度的倒角处理，多根型材并排安装时，相邻型材的倒角面可以形成自然的V型槽，既可以作为安装定位的基准，也能在需要安装封板时，配合橡胶条完成板材的压紧固定，不需要额外加装压条。这类开口梁在实际使用中，常被用于小型3D打印机的框架搭建、实验室测试台的支撑骨架、电子产线的小型工装治具架，因为其截面尺寸小，组装完成后整体框架的外观更紧凑，不会像大规格型材那样占用过多的安装空间；同时因为是开口结构，在需要调整内部部件位置时，只需要松开对应位置的连接螺栓，就能沿着槽口滑动调整部件位置，相比封闭型材必须从端部穿入滑块的操作方式，后期维护调整的效率提升非常明显。建模过程中对截面的拉伸需要注意，型材的有效连接长度要比名义尺寸短2mm，给两端的端盖安装预留空间，端盖安装后可以覆盖型材的截面毛刺，同时避免槽口内进入灰尘、切削碎屑，影响后续滑块的滑动顺畅度；在做装配仿真时，需要验证连接滑块在槽口内的滑动行程，确保相邻两个连接点的最小间距可以满足螺栓锁紧的操作空间，避免出现螺栓扳手无法伸入的问题。
