适配2020铝型材的可3D打印钻孔固定支架

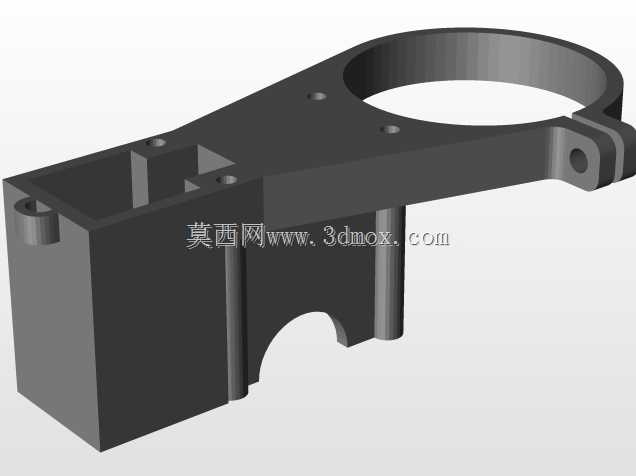

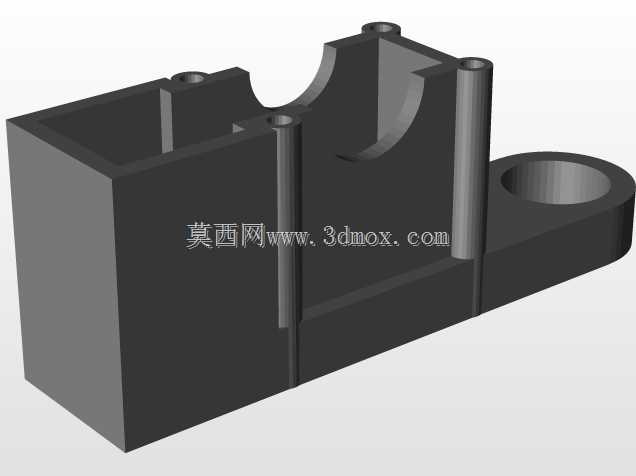

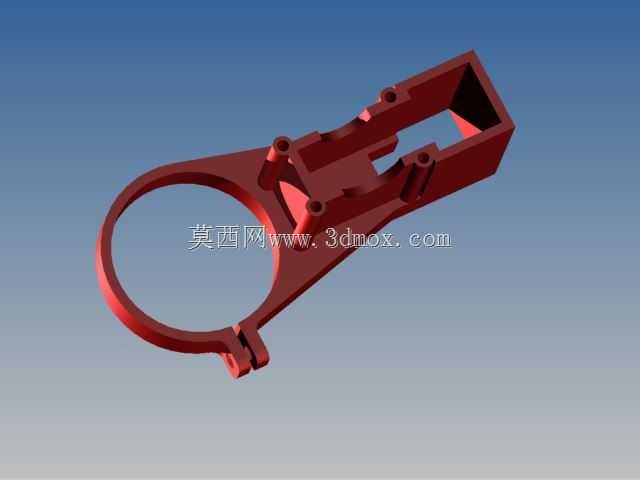

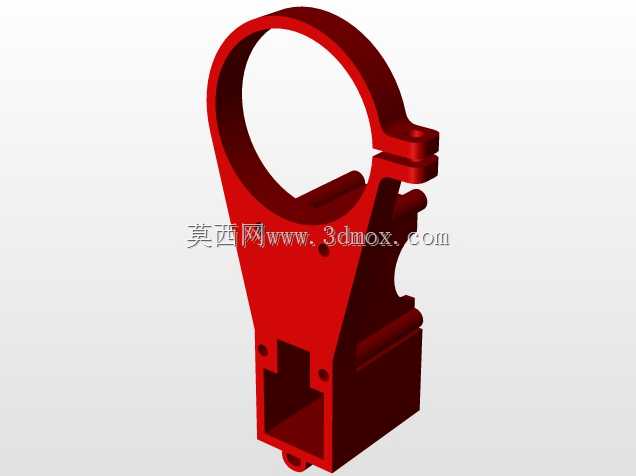

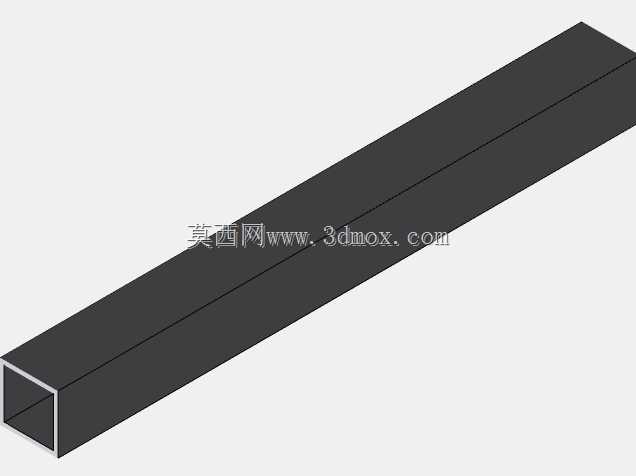

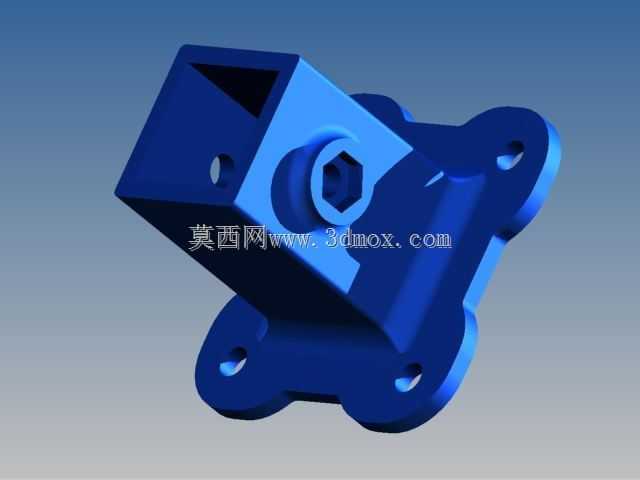

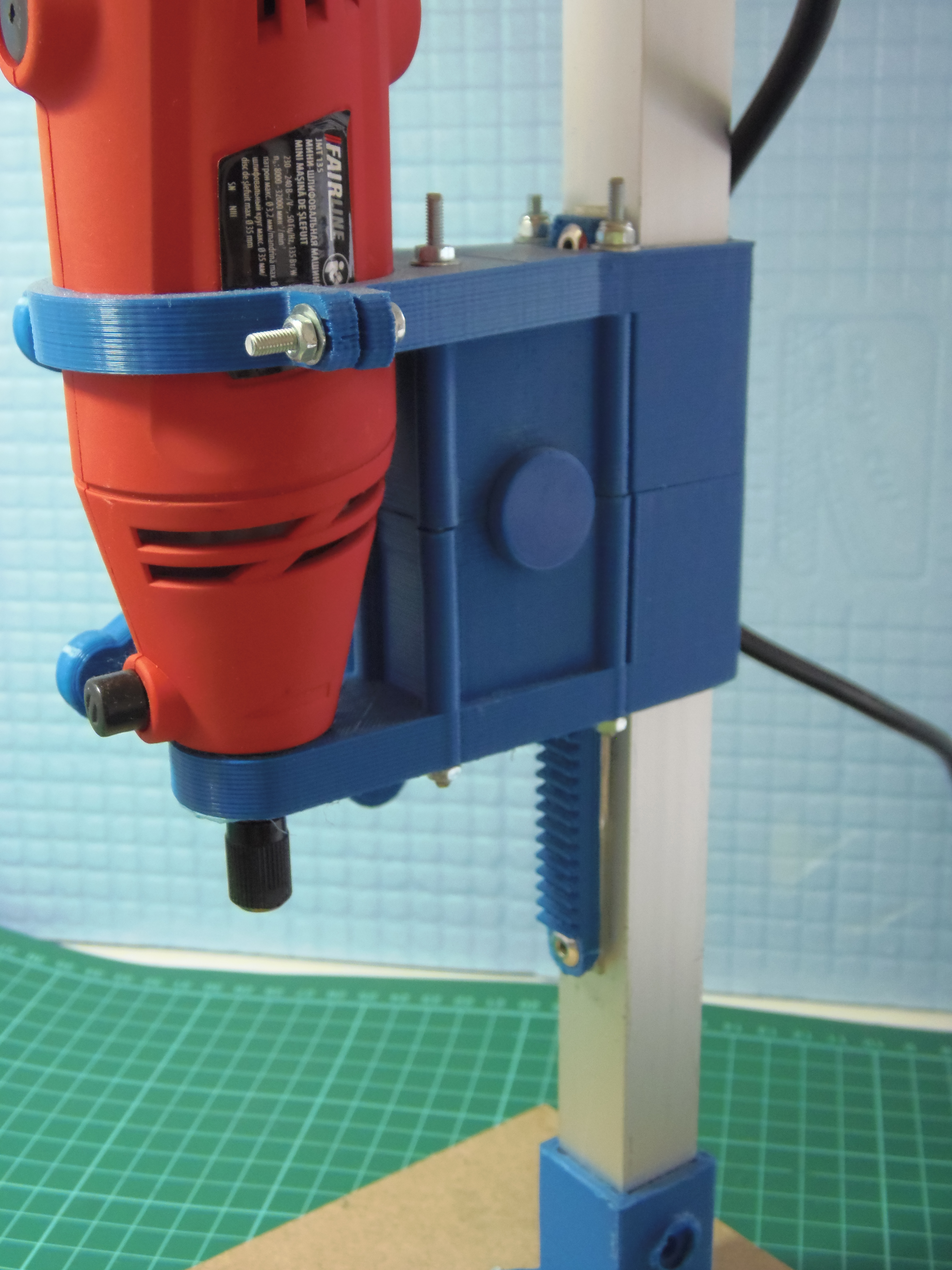

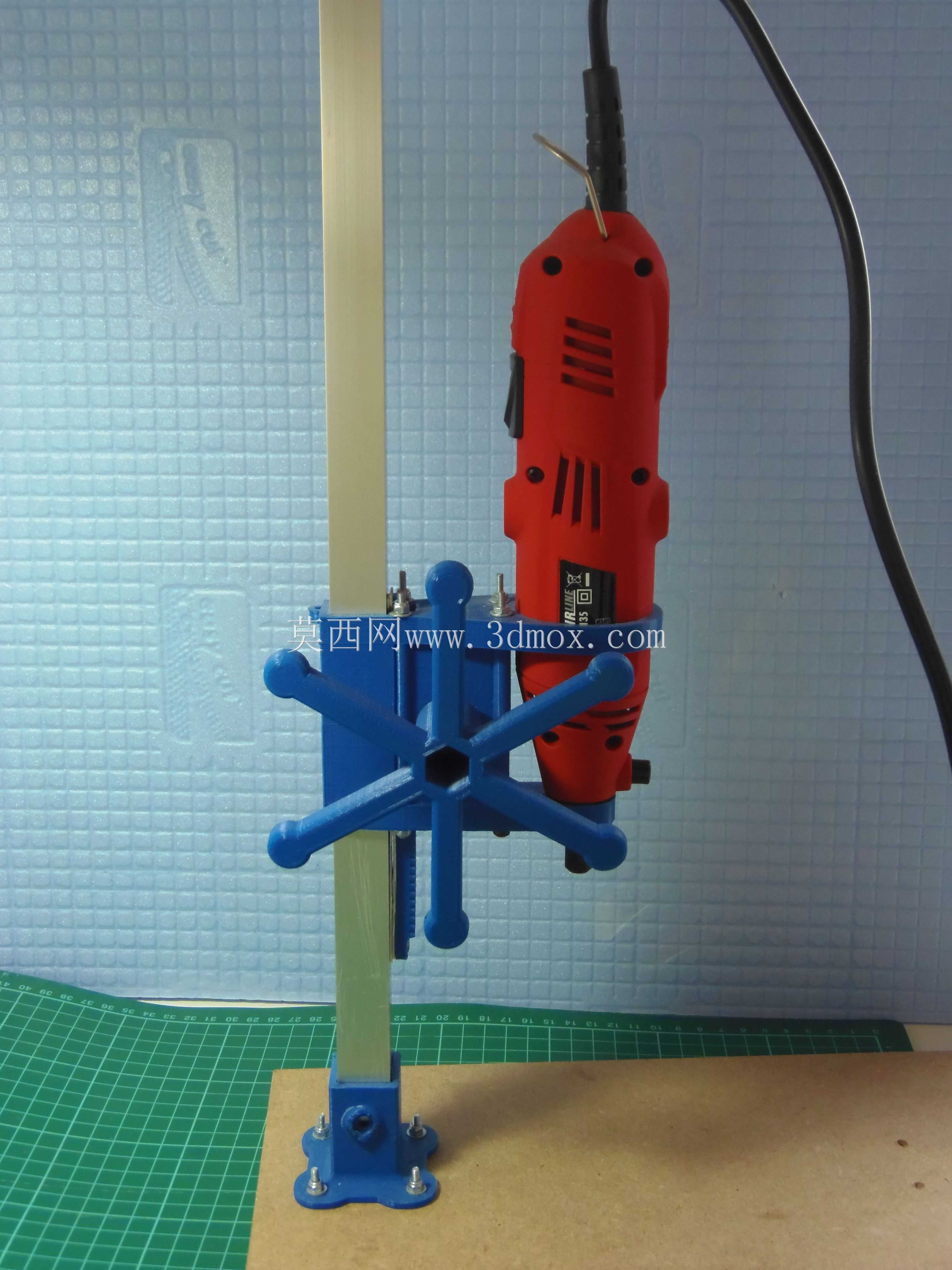

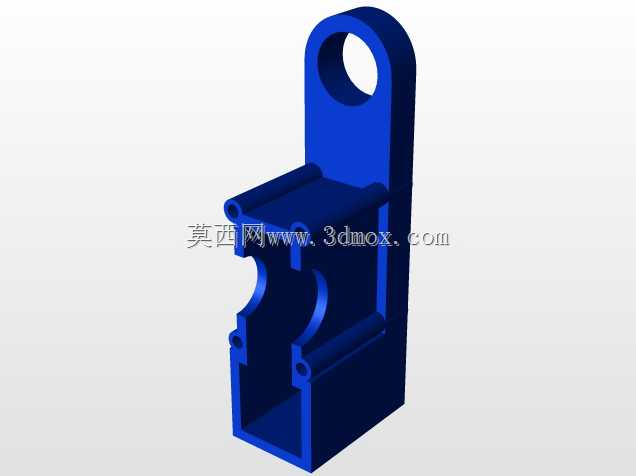

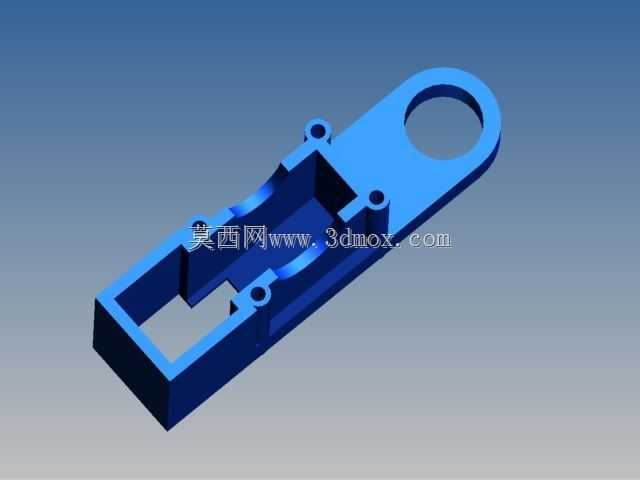

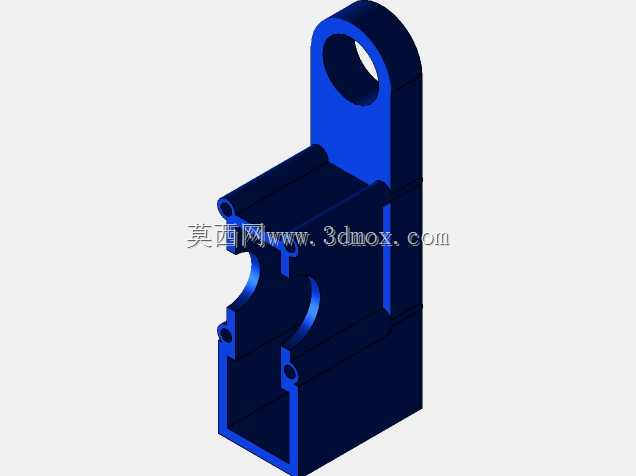

这款钻孔支架主要面向小型加工工位、桌面级DIY加工以及3D打印制作配套工装的应用场景，能够在没有大型台钻夹具的作业环境下，为手持钻孔工具提供稳定的定位支撑，解决小件钻孔作业中工件偏移、钻孔垂直度不足的常见问题，尤其适合创客空间、个人维修工位、小批量试制场景的钻孔作业使用，无需复杂的安装调试即可快速投入使用。从实际用途来看，该支架核心作用是为钻孔作业提供稳定的安装基准，一端的环形夹持结构可以固定手持电钻等钻孔工具的机身，另一端的框型结构可以直接卡接在标准20mm×20mm工业铝型材上，依托铝型材搭建的简易工作台框架实现快速固定，不需要额外加工复杂的安装台面，能够快速搭建临时钻孔工位，完成小型零件的钻孔定位作业，大幅降低小批量钻孔作业的工装准备成本。在功能特性上，这款支架做了专门的无支撑打印优化，除了安装脚位置需要少量打印支撑外，其余所有结构在摆放至合适打印角度后，都可以直接通过FDM3D打印机完成制作，不需要额外设计支撑结构，既减少了打印材料的消耗，也降低了后期去除支撑的工作量，打印完成后仅需简单去除少量支撑毛刺即可投入使用；支架上预留的多个安装孔位既可以用来固定钻孔工具的锁紧结构，也可以根据使用需求加装辅助定位挡块，适配不同直径的钻孔工具与不同尺寸的加工工件，整体结构强度能够满足日常小型钻孔作业的受力需求，不会出现钻孔过程中支架变形偏移的问题。设计思路上，这款支架完全围绕易打印、易装配、实用性强的核心方向展开，整体采用一体化结构设计，没有多余的分体装配部件，避免了多零件装配带来的公差累积问题；环形夹持端做了加厚处理，保证夹持钻孔工具时的结构刚性，连接臂位置做了合理的壁厚优化，在保证整体强度的前提下尽可能减少打印耗材的使用，框型连接端的内槽尺寸严格匹配20mm×20mm铝型材的外形尺寸，可以直接滑入铝型材槽内，通过侧面的锁紧螺丝即可完成固定，不需要额外加工连接孔位；安装脚位置的小凸台结构专门为打印摆放设计，既能够作为打印时的支撑接触点，也可以在安装时作为定位基准，贴合铝型材表面保证安装的平整度。从外形尺寸与安装边界来看，支架整体长度适配常规手持电钻的夹持需求，环形夹持端的内径可以适配多数常规家用手持电钻的机身直径，框型连接端的内槽尺寸严格卡合20mm×20mm铝型材的外轮廓，安装时仅需要在铝型材上预留对应的滑动空间即可，不需要额外占用过大的工作台面积，整体安装后不会与台面上的其他加工工装产生位置干涉，既可以固定在水平搭建的铝型材框架上，也可以根据作业需求固定在垂直布置的铝型材上，满足不同角度的钻孔作业需求。
